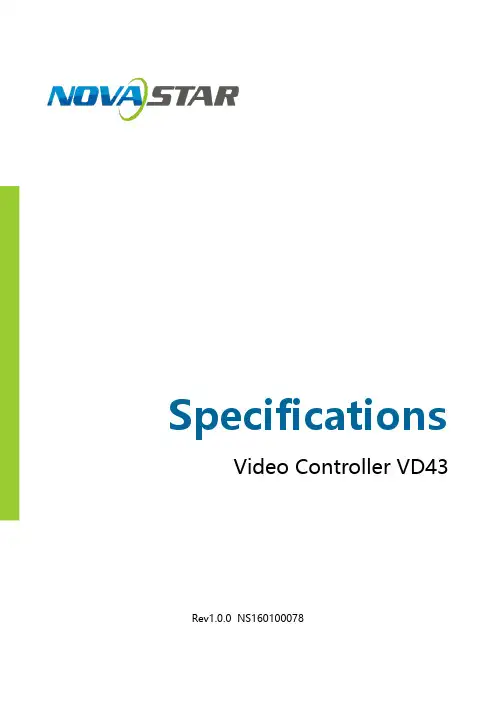

Specifications Video Controller VD43Rev1.0.0 NS160100078OverviewVD43 is a professional LED display controller that is powerful in front-end video processing besides the control of display.It supports a full range of digital inputs including 1 DVI, 1 HDMI and 1 SDI and the maximum supported resolution is up to 1920×1200@60Hz.Various utility functions are supported, for example, a full-color LCDscreen with resolution of 320*240 is able to support preview function,one-click Map function and all the input and output interfaces supportself-lock function.Features1) VD43 has a full range of inputs: DVI x1, HDMI x1, SDI x1. Themaximum supported resolution is up to 1920×1200@60Hz. VD43supports pixel-by-pixel scaling of the input images according to theresolution of LED display.2) VD43 supports preview function. Users can preview the real-timesituation of input source first via the 320*240 full-color LCD screento make sure the switching is right.3)VD43 supports MAP function which is able to display physicalconnections of the LED display cabinets through one click to make itmore convenient for users during on-site LED display configuration.4)All the input and output interfaces support self-lock function.Among them, the DMX IN/OUT interface, CITP interface, powerinterface and 4 Ethernet output interfaces have used NEUTRIKinterface to ensure connecting safety and reliability.5)VD43 is capable of achieving system configuration without computer.System configuration can be completed only by operating a knoband a key. All the operations can be finished within several steps.6) VD43 has provided the effects of seamless fast switching andfade-in/out to present screen displays with more professionalquality.7) The position and size of PIP are adjustable and can be controlled atwill.8) VD43 has adopted Nova G4 engine which has brought stabledisplays without flickering and scanning lines and given exquisiteimages with a good sense of depth.9) VD43 is able to implement white balance calibration and colorgamut mapping according to different features of the LEDs used inthe display in order to ensure true color restoration.10) VD43 supports DMX protocol and can connect various controllerswhich support DMX512 interface protocol.11) VD43 supports high bit video input, 10bit/8bit.12) Loading capacity of video output: 2.3 Million pixels.13)VD43 supports cascading multiple units to load large screens.14)VD43 supports Nova's new generation of pixel-by-pixel calibrationtechnology with fast and efficient calibration process.15)VD43 has adopted innovative designs to achieve smartconfiguration. All screen settings can be completed within a fewminutes, which has dramatically reduced the stage preparation time.16) With intuitive OLED menu interface, distinct key indication tosimplify the control of system.AppearanceFront PanelRear Panel。

诺瓦科技LED显示屏控制台C1规格书C1Desktop ConsoleSpecificationsXi’anNovaStarTechCo.,Ltd.Copyright © 2018 Xi’an NovaStar Tech Co., Ltd. All Rights Reserved.No part of this document may be copied, reproduced, extracted or transmitted in any form or by any means without the prior written consent of Xi’an NovaStar Tech Co., Ltd.Trademarkis a trademark of Xi’an NovaStar Tech Co., Ltd.StatementYou are welcome to use the product of Xi’an NovaStar Tech Co., Ltd. (hereinafter referred to as NovaStar). This document is intended to help you understand and use the product. For accuracy and reliability,and without notice. Any NovaStar may make improvements and/or changes to this document at any timeproblem in use or any good suggestion, please contact us through ways provided in the document. We will do our utmost to solve the problems and adopt the suggestions after evaluation as soon as possible.Website:http:/www.novastar.te c h/1 Overview1OverviewC1, a console ’ s terminal videosuch as J series, is The C1 is designed with two LCD screens. The other, together with buttons on the layer position, input source,output under The C1 is also designed with a joystick adjust the size and position of layers. of layer transparency, finely PGM for Thanks to the cool lighted buttons, LCD screens, the C1 is extremely easy to conveAppearanceXi’NovaStar Tech Co., LtdXi’anNovaStarTechCo.,Ltd. 2 Features2F eatures●Support two LCD screens, one for monitoring,and the other touch screen for operating.During operating, users can view on one ofthe LCD screens the input source status, preview status and status of output on LEDdisplay, so that the overall situation is undercontrol.●Supports control of up to 16 terminal devices.●Supports control of NovaStar video splicing processors.●Supports screen mosaic, easy mosaic, output image quality adjustment, BKG settings, EDID settings, test patterns, and switching from normal display to blackout with one button press.●Supports up to 16 presets.●Supports preset copying, use of preset templates, preset customizing, saving of custom presets, preset data cleanup, lockup of preset area on C1 operation panel.●Supports up to 8 × layers, 1 × OSD, 1 × BKG, and 1 × LOGO.●Supports configurations of shape layers and layer mask.●Supports layer adding with one button press, layer cleanup with one button press, and moving a layer to the front or back with one button press.●Supports layer editing, layer image quality adjustment, layer border settings, and layer freezing.●Supports settings of the layer size and position through the joystick and buttons.●Supports Aux configuration.●Supports input source cropping.●Supports 13 layer transition effects and settings of transition duration.●Supports adjustment of the joystick’s sensitivity.●Supports manual adjustment of the fade transition effect of layers by using the TBar.●Supports remote or live control of terminal video processors through RJ45.4 Dimensions4DimensionsXi’anNovaStarTechCo.,Ltd.Unit:Xi’anNovaStarTechCo.,Ltd.5 Application5ApplicationXi’anNovaStarTechCo.,Ltd.。

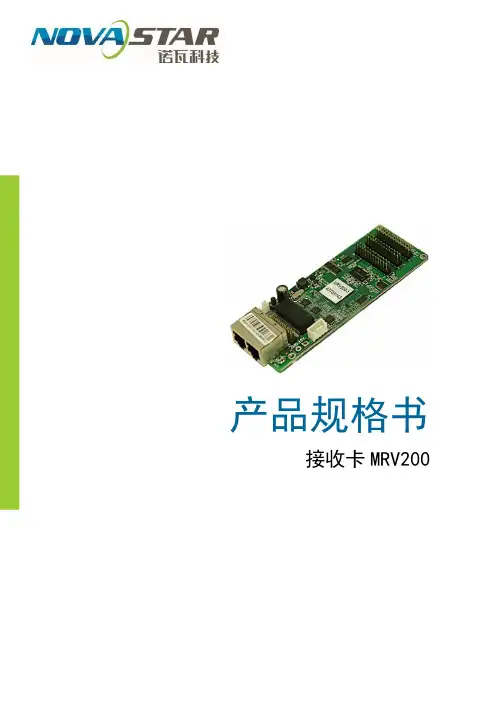

接收卡MRV200
概述: MRV200 是诺瓦 M3 系列的迷你版本接收卡，具有体积小、功能强大的特点，其保留
了 MRV300 接收卡的所有功能及特性，同时更适用
于彩幕和压铸铝箱。

功能特性
接口定
义
控制系统有 3 种工作模式,
每种模式的 3 个 26P 输出不同数据,只需要用一版通
1) 单卡输出 RGBR ’数据 16 组； 2) 单卡输出 RGB 数据 20 组； 3) 单卡输出串行数据 64 组； 4) 单卡带载像素为 256 × 226 ； 5) 支持配置文件回读；
6) 支持温度监控；
7) 支持网线通讯状态检测； 8) 支持供电电压检测； 9) 支持逐点亮色度校正；
10) 支持接收卡预存画面设置； 11) 符合欧盟 RoHs 标准； 12) 符合欧盟 CE-EMC 标准。

尺寸
板卡厚度不大于 2mm，总厚度（板卡厚度+正反面器件厚度）不大于 18mm。

附录
串行译码电路：。

N6无缝切换器V3.0.0用户手册版权所有©2020西安诺瓦星云科技股份有限公司。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明是诺瓦科技的注册商标。

声明欢迎您选用西安诺瓦星云科技股份有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。

我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。

如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。

对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。

目录1 产品概述 (1)产品简介 (1)产品特性 (1)2 外观说明 (3)前面板 (3)后面板 (4)产品尺寸 (5)3 应用场景 (6)4 液晶屏菜单操作 (7)操作说明 (7)主界面 (7)屏体配置 (9)4.3.2 输出模式 (9)4.3.3 屏体结构 (10)4.3.4 输出设置 (10)4.3.5 输出接口配置 (11)窗口设置 (11)4.4.1 窗口分屏模板 (11)4.4.2 BKG配置 (12)4.4.3 窗口配置 (13)场景设置 (14)输入设置 (15)画面控制 (15)测试画面 (16)预监选择 (17)高级设置 (18)4.10.2 系统模式 (18)4.10.3 同步模式 (18)4.10.4 AUX (18)4.10.5 Fn键设置 (19)4.10.6 返回主界面时长 (20)4.10.7 工厂复位 (20)4.10.8 HDCP开关 (20)4.10.9 硬件版本 (20)4.10.10 设备自检 (21)4.10.11 关于我们 (21)通讯设置 (21)5 V-CAN控制 (23)6 C1控制 (25)7 常见问题 (27)8 规格参数 (28)1 产品概述产品简介N6是由诺瓦科技自主研发的集视频处理，画面拼接，特效切换和多画面显示的高性能无缝切换器。

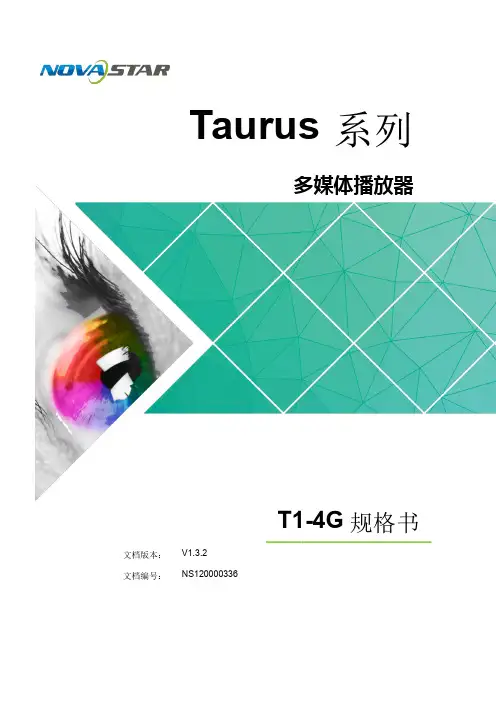

Taurus 系列多媒体播放器T1-4G 规格书文档版本：V1.3.2文档编号：NS120000336版权所有 © 西安诺瓦电子科技有限公司2018。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明是诺瓦科技的注册商标。

声明欢迎您选用西安诺瓦电子科技有限公司（以下简称诺瓦科技）的产品，如果本文档为您了解和使用产品带来帮助和便利，我们深感欣慰。

我们在编写文档时力求精确可靠，随时可能对内容进行修改或变更，恕不另行通知。

如果您在使用中遇到任何问题，或者有好的建议，请按照文档提供的联系方式联系我们。

对您在使用中遇到的问题，我们会尽力给予支持，对您提出的建议，我们衷心感谢并会尽快评估采纳。

i目录目录目录 ..................................................................................................................................................... ii1 概述 (1)1.1产品简介 (1)1.2应用场景 (1)2产品特点 (3)2.1处理性能强大 (3)2.2全方位控制方案 (3)2.3支持WiFi AP 连接 (4)2.4支持4G 模块 (4)2.5支持远程开关屏 (4)2.6支持USB 直连PC (5)3硬件结构 (6)3.1外观图 ..................................................................................................................................................... (6)3.2尺寸图 ..................................................................................................................................................... (7)4软件结构 (9)4.1系统软件 ...................................................................................................................................................... 94.2相关配置软件 (9)5产品规格 ........................................................................................................................................ 106 音视频解码规格 (11)6.1图片 (11)6.1.1解码器 ..................................................................................................................................................... 116.1.2编码器 ..................................................................................................................................................... 116.2音频 (12)6.2.1解码器 ..................................................................................................................................................... 126.2.2编码器 ..................................................................................................................................................... 126.3视频 (13)6.3.1解码器 ..................................................................................................................................................... 136.3.2编码器 ..................................................................................................................................................... 14ii1 概述1概述1.1产品简介Taurus 系列产品为诺瓦科技针对中小型LED 全彩显示屏推出的第二代多媒体播放器。

KU20控制器诺瓦COEX控制器嵌入式软件V1.1（内嵌在KU20中）规格书更新记录简介KU20是西安诺瓦星云科技股份有限公司（以下简称“诺瓦星云”）全新控制系统COEX系列下的一款6网口控制器，具有1路HDMI输入接口，6路输出网口，以及1路光纤输出接口，支持全新的视觉管理平台VMP，为用户提供更好的操控体验。

认证CCC、CE、FCC、IC、UL、CB、PSE、RCM、KC。

若该产品无所销往国家或地区的相关认证，请第一时间联系诺瓦星云确认或处理，否则，如造成相关法律风险，客户需自行承担或诺瓦星云有权进行追偿。

特性输入输出●HDMI输入接口1×HDMI 1.3（带环路输出）。

●10bit/8bit视频源输入●网口输出6路网口，最大带载390万像素。

●光纤输出1路10G光纤接口。

高级特性●画面缩放支持2种画面缩放模式，包括自定义和点对点。

●全灰阶校正配合诺瓦星云高精度校正系统和C3200科学级相机为每一级灰阶生成其专属的校正系数，保障每一级灰阶的均匀性，显著提升显示屏画质。

●逐点亮色度校正配合诺瓦星云高精度校正系统，对每个灯点的亮度和色度进行校正，有效消除亮度差异和色度差异，使整屏的亮色度达到高度一致。

●延迟−支持低延迟，控制器端0帧延迟（小于1ms），并可实现低延迟不减带载。

−支持额外帧延迟，控制器端可增加0～2帧延迟。

●无矩形框限制异形屏搭建时无矩形框限制，留空不算带载，网口带载计算为所有配屏箱体的分辨率叠加总和。

●帧频自适应自适应各种视频输入帧频，包括小数帧频。

支持用户自定义帧频，并支持0.01Hz步进的精细帧频调节。

●显示系统监测支持设备状态监测和显示屏状态监测，并自动上报故障和告警信息。

●两种设备工作模式支持视频控制器和独立主控两种工作模式。

视频控制器模式下，可使用图层及缩放功能。

操作控制●VMP软件控制使用VMP软件连接设备，易用便捷，并且支持智能化管理。

●支持SNMP协议、Art-Net协议●以太网级联控制千兆以太网控制网口，支持TCP/IP协议，支持星型连接。
