第7章定向凝固
- 格式:ppt
- 大小:3.94 MB
- 文档页数:56
定向凝固定向凝固是指在凝固过程中采用强制手段,在凝固金属和未凝固金属熔体中建立起特定方向的温度梯度,从而使熔体沿着与热流相反的方向凝固,最终得到具有特定取向柱状晶的技术。
定向凝固是研究凝固理论和金属凝固规律的重要手段,也是制备单晶材料和微米级(或纳米级)连续纤维晶高性能结构材料和功能材料的重要方法。
自20世纪60年代以来,定向凝固技术发展很快。
由最初的发热剂法、功率降低法发展到目前广泛应用的高速凝固法、液态金属冷却法和连续定向凝固技术。
现代航空发动机的涡轮叶片和导向叶片是用铸造高温合金材料制成,这类材料晶界在高温受力条件下是较薄弱的地方,这是因为晶界处原子排列不规则,杂质较多,扩散较快,于是人们设想利用定向凝固方法制成单晶,消除所有晶界,结果性能明显提高了。
定向凝固技术广泛应用于高温合金、磁性材料、单晶生长、自生复合材料的制备等力面,并且在类单晶金属间化合物、形状记忆合金领域具有极广阔的应用前景。

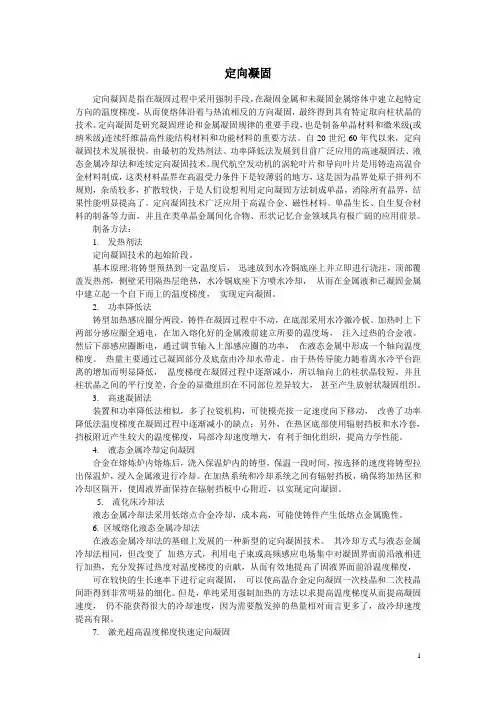

制备方法:1. 发热剂法定向凝固技术的起始阶段。
基本原理:将铸型预热到一定温度后,迅速放到水冷铜底座上并立即进行浇注,顶部覆盖发热剂,侧壁采用隔热层绝热,水冷铜底座下方喷水冷却,从而在金属液和已凝固金属中建立起一个自下而上的温度梯度,实现定向凝固。
2. 功率降低法铸型加热感应圈分两段,铸件在凝固过程中不动,在底部采用水冷激冷板。
加热时上下两部分感应圈全通电,在加入熔化好的金属液前建立所要的温度场,注入过热的合金液。
然后下部感应圈断电,通过调节输入上部感应圈的功率,在液态金属中形成一个轴向温度梯度。
热量主要通过已凝固部分及底盘由冷却水带走。
由于热传导能力随着离水冷平台距离的增加而明显降低,温度梯度在凝固过程中逐渐减小,所以轴向上的柱状晶较短。
并且柱状晶之间的平行度差,合金的显微组织在不同部位差异较大,甚至产生放射状凝固组织。
3. 高速凝固法装置和功率降低法相似,多了拉锭机构,可使模壳按一定速度向下移动,改善了功率降低法温度梯度在凝固过程中逐渐减小的缺点;另外,在热区底部使用辐射挡板和水冷套,挡板附近产生较大的温度梯度,局部冷却速度增大,有利于细化组织,提高力学性能。
铜的定向凝固实验原理铜的定向凝固是一种金属凝固工艺,通过控制铜合金的凝固过程,使其具有特定的晶体结构和力学性能。
定向凝固技术广泛应用于航空航天、能源、汽车和电子等高科技领域中。
定向凝固技术的原理主要包括凝固传热、束流定向、溶质重分配和相界限控制等方面。
首先,凝固传热是定向凝固的基础。
在凝固过程中,铜合金的熔化和凝固过程是同时进行的。
凝固是通过传递热量来达到的,而热量的传递方式主要有导热和对流两种。
在凝固过程中,通过合理的控制传热方式,可以影响晶体生长的速度和方向,从而控制晶体的取向。
其次,束流定向是定向凝固中的关键环节。
束流定向是指在凝固过程中通过施加外加的磁场、温度梯度或拉伸力等辅助手段,将熔融合金中的晶粒定向生长。
束流定向的方法有很多种,常用的方法有磁场定向、模具形状定向和温度梯度定向等。
这些方法可以在凝固过程中控制晶粒的取向和排列,从而获得所需的晶体结构。
第三,溶质重分配是定向凝固中的另一个关键因素。
在凝固过程中,合金中的溶质会因为凝固过程中的温度变化而发生重分配。
通常情况下,溶质倾向于富集在凝固前沿的液相区域,导致凝固后的固相区域出现不均匀分布的现象。
为了减小溶质的偏聚效应,定向凝固过程中通常采用稳态定向凝固和自辐射稳态凝固等技术。
最后,相界限控制是定向凝固中的另一个重要环节。
合金中的相界限对晶体的取向和力学性能具有重要影响。
在定向凝固中,通过调整合金的化学成分、凝固速度和温度梯度等参数,可以控制相界限的位置和形态。
这样可以使晶体取向更加均匀,并且减少晶界的数量和位错密度,提高合金的力学性能。
总的来说,铜的定向凝固是通过控制凝固传热、束流定向、溶质重分配和相界限控制等工艺参数来实现的。
利用这些技术,可以控制铜合金的晶体取向、结构和力学性能,为高科技领域中的应用提供了可靠的材料基础。
定向凝固技术及其应用1.定向凝固理论基础及方法定向凝固又称定向结晶,是指金属或合金在熔体中定向生长晶体的一种方法。
定向凝固技术是在铸型中建立特定方向的温度梯度,使熔融合金沿着热流相反的方向,按要求的结晶取向进行凝固铸造的工艺。
它能大幅度地提高高温合金综合性能。
定向凝固的目的是为了使铸件获得按一定方向生长的柱状晶或单晶组织。
定向凝固铸件的组织分为柱状、单晶和定向共晶3种。
要得到定向凝固组织需要满足的条件,首先要在开始凝固的部位形成稳定的凝固壳,凝固壳的形成阻止了该部位的型壁晶粒游离,并为柱状晶提供了生长基础,该条件可通过各种激冷措施达到。
其次,要确保凝固壳中的晶粒按既定方向通过择优生长而发展成平行排列的柱状晶组织,同时,为使柱状晶的纵向生长不受限制,并且在其组织中不夹杂有异向晶粒,固液界面前方不应存在生核和晶粒游离现象。
这个条件可通过下述措施来满足:(1)严格的单向散热。
要使凝固系统始终处于柱状晶生长方向的正温度梯度作用下,并且要绝对阻止侧向散热,以避免界面前方型壁及其附近的生核和长大。
(2)要有足够大的液相温度梯度与固液界面向前推进速度比值以使成分过冷限制在允许的范围内。
同时要减少熔体的非均质生核能力,这样就能避免界面前方的生核现象,提高熔体的纯净度,减少因氧化和吸氧而形成的杂质污染,对已有的有效衬底则通过高温加热或加入其他元素来改变其组成和结构等方法均有助于减少熔体的非均质生核能力。
(3)要避免液态金属的对流。
搅拌和振动,从而阻止界面前方的晶粒游离,对晶粒密度大于液态金属的合金,避免自然对流的最好方法就是自下而上地进行单向结晶。
当然也可以通过安置固定磁场的方法阻止其单向结晶过程中的对流。
从这三个条件我们可以推断,为了实现定向凝固,在工艺技术上必须采取措施避免侧向散热,同时在靠近固液界面的熔体中维持较高的温度梯度。
定向生长理论和它的应用很大程度上取决于先进定向凝固技术。
自从Bridgman和Stockbarger在20世纪20年达提出奠定了现代定向凝固和单晶生长技术基础的Bridgman定向凝固技术,定向凝固就被广泛运用于制备各种结构和功能材料。

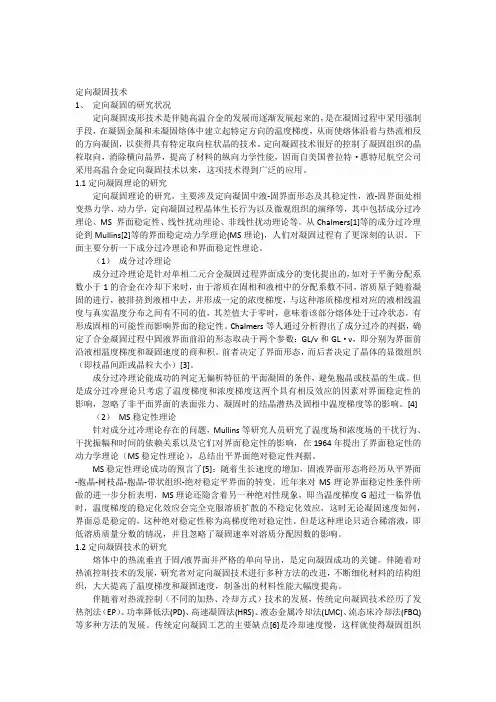

定向凝固技术1、定向凝固的研究状况定向凝固成形技术是伴随高温合金的发展而逐渐发展起来的,是在凝固过程中采用强制手段,在凝固金属和未凝固熔体中建立起特定方向的温度梯度,从而使熔体沿着与热流相反的方向凝固,以获得具有特定取向柱状晶的技术。
定向凝固技术很好的控制了凝固组织的晶粒取向,消除横向晶界,提高了材料的纵向力学性能,因而自美国普拉特·惠特尼航空公司采用高温合金定向凝固技术以来,这项技术得到广泛的应用。
1.1定向凝固理论的研究定向凝固理论的研究,主要涉及定向凝固中液-固界面形态及其稳定性,液-固界面处相变热力学、动力学,定向凝固过程晶体生长行为以及微观组织的演绎等,其中包括成分过冷理论、MS 界面稳定性、线性扰动理论、非线性扰动理论等。
从Chalmers[1]等的成分过冷理论到Mullins[2]等的界面稳定动力学理论(MS理论),人们对凝固过程有了更深刻的认识。
下面主要分析一下成分过冷理论和界面稳定性理论。

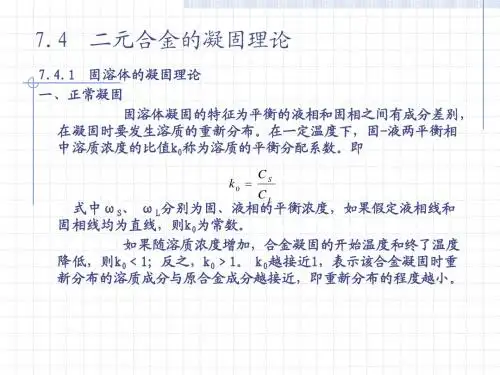

(1)成分过冷理论成分过冷理论是针对单相二元合金凝固过程界面成分的变化提出的,如对于平衡分配系数小于1的合金在冷却下来时,由于溶质在固相和液相中的分配系数不同,溶质原子随着凝固的进行,被排挤到液相中去,并形成一定的浓度梯度,与这种溶质梯度相对应的液相线温度与真实温度分布之间有不同的值,其差值大于零时,意味着该部分熔体处于过冷状态,有形成固相的可能性而影响界面的稳定性。
Chalmers等人通过分析得出了成分过冷的判据,确定了合金凝固过程中固液界面前沿的形态取决于两个参数:GL/v和GL·v,即分别为界面前沿液相温度梯度和凝固速度的商和积。
前者决定了界面形态,而后者决定了晶体的显微组织(即枝晶间距或晶粒大小)[3]。
成分过冷理论能成功的判定无偏析特征的平面凝固的条件,避免胞晶或枝晶的生成。
但是成分过冷理论只考虑了温度梯度和浓度梯度这两个具有相反效应的因素对界面稳定性的影响,忽略了非平面界面的表面张力、凝固时的结晶潜热及固相中温度梯度等的影响。
定向凝固定向凝固是指在凝固过程中采用强制手段,在凝固金属和未凝固金属熔体中建立起特定方向的温度梯度,从而使熔体沿着与热流相反的方向凝固,最终得到具有特定取向柱状晶的技术。
定向凝固是研究凝固理论和金属凝固规律的重要手段,也是制备单晶材料和微米级(或纳米级)连续纤维晶高性能结构材料和功能材料的重要方法。
自20世纪60年代以来,定向凝固技术发展很快。
由最初的发热剂法、功率降低法发展到目前广泛应用的高速凝固法、液态金属冷却法和连续定向凝固技术。
现代航空发动机的涡轮叶片和导向叶片是用铸造高温合金材料制成,这类材料晶界在高温受力条件下是较薄弱的地方,这是因为晶界处原子排列不规则,杂质较多,扩散较快,于是人们设想利用定向凝固方法制成单晶,消除所有晶界,结果性能明显提高了。
定向凝固技术广泛应用于高温合金、磁性材料、单晶生长、自生复合材料的制备等力面,并且在类单晶金属间化合物、形状记忆合金领域具有极广阔的应用前景。
制备方法:1. 发热剂法定向凝固技术的起始阶段。
基本原理:将铸型预热到一定温度后,迅速放到水冷铜底座上并立即进行浇注,顶部覆盖发热剂,侧壁采用隔热层绝热,水冷铜底座下方喷水冷却,从而在金属液和已凝固金属中建立起一个自下而上的温度梯度,实现定向凝固。
2. 功率降低法铸型加热感应圈分两段,铸件在凝固过程中不动,在底部采用水冷激冷板。
加热时上下两部分感应圈全通电,在加入熔化好的金属液前建立所要的温度场,注入过热的合金液。
然后下部感应圈断电,通过调节输入上部感应圈的功率,在液态金属中形成一个轴向温度梯度。
热量主要通过已凝固部分及底盘由冷却水带走。
由于热传导能力随着离水冷平台距离的增加而明显降低,温度梯度在凝固过程中逐渐减小,所以轴向上的柱状晶较短。
并且柱状晶之间的平行度差,合金的显微组织在不同部位差异较大,甚至产生放射状凝固组织。
3. 高速凝固法装置和功率降低法相似,多了拉锭机构,可使模壳按一定速度向下移动,改善了功率降低法温度梯度在凝固过程中逐渐减小的缺点;另外,在热区底部使用辐射挡板和水冷套,挡板附近产生较大的温度梯度,局部冷却速度增大,有利于细化组织,提高力学性能。
定向凝固技术的发展与应用摘要:定向凝固技术是指利用一定的设备,在一定的工艺条件下使材料的组织具有特殊取向从而获得优异性能的工艺过程。
定向凝固技术是伴随着高温合金的发展而逐步发展起来的。
本文综述了定向凝固技术的定向凝固理论,对比分析了不同定向凝固方法的优缺点,并从四个方面论述了提高温度梯度的途径,最后对定向凝固技术的发展及应用前景做了展望。
关键词:定向凝固;工艺特点;温度梯度;应用1.引言凝固是材料制备与加工的重要手段之一,先进的凝固技术为先进材料开发与利用提供了技术条件。
凝固过程中包含了热量、质量和动量的传输过程,它们决定了材料凝固组织和成分分布,进而影响材料性能。
近20年中,不仅开发出许多先进凝固技术,也丰富和发展了凝固理论。
其中,先进凝固技术主要集中于如下几种类型:定向凝固、快速凝固与近快速凝固技术、外加物理场(压力场、电磁场、超重力或微重力场)中的凝固技术以及强制流动条件下的凝固技术等。
定向凝固技术是对金属材料进行凝固过程进行研究的重要手段之一,可用于模拟合金的凝固过程,制备高质量航空发动机定向和单晶叶片等。
同时,也是研究固液界面形态及凝固组织行之有效的技术手段。
定向凝固技术的出现是涡轮叶片发展过程中的一次重大变革。
铸造高温合金叶片的制造工艺经历了从等轴晶铸造到定向单晶凝固的发展过程,不仅在晶粒结构的控制上取得了很大进展,而且铸造性能也有了很大提高,常规的铸造高温合金尽管有较高的耐温能力,但材料的中温蠕变强度较低。
定向凝固技术能够使晶粒定向排列,在垂直于应力方向没有晶界,同时由于沿晶粒生长的(001)方向具有最低的弹性模量,这样将大大降低叶片工作时因温度不均匀所造成的热应力,因此使蠕变断裂寿命和热疲劳强度得到很大提高,如DS Mar-M200+Hf比等轴晶合金热疲劳性能提高了8倍。
此后,随着各种定向凝固技术的不断发展,固液界面前沿的温度梯度不断增大、冷却速率逐渐提高,定向生产的叶片综合性能也日2. 定向凝固理论2.1成分过冷理论Chalmers、Tiller[1, 2]等人在研究中发现在合金中液固界面前沿由于溶质富集导致平界面失稳而形成胞晶和枝晶,首次提出了著名的成将会产生成分过冷”分过冷”判据:G L m L C o( k o _ 1)V k0D L ( 1) 式中,G L为液固界面前沿液相温度梯度;V为界面生长速度;m L为液相线斜率;C o为合金平均成份;k o为平衡溶质分配系数;D L为液相中溶质扩散系数。
《定向凝固Al-Cu-Si共晶合金组织形成与性能》篇一一、引言定向凝固技术是一种重要的金属材料制备技术,通过控制凝固过程中的温度梯度和凝固速度,可以获得具有特定组织和性能的合金材料。
Al-Cu-Si共晶合金作为一种具有优异力学性能和物理性能的合金体系,其组织和性能的研究具有重要意义。
本文旨在探讨定向凝固Al-Cu-Si共晶合金的组织形成过程及其性能表现。
二、实验方法1. 材料选择与合金制备:选用纯度较高的铝、铜和硅原料,按照一定比例配制Al-Cu-Si共晶合金。
采用真空熔炼法制备合金铸锭。
2. 定向凝固实验:将合金铸锭放入定向凝固设备中,控制温度梯度和凝固速度,进行定向凝固实验。
3. 组织观察与性能测试:利用金相显微镜、扫描电子显微镜和透射电子显微镜观察合金的组织形态,测试合金的硬度、拉伸性能、导电性能等。
三、定向凝固Al-Cu-Si共晶合金的组织形成1. 组织结构特点:Al-Cu-Si共晶合金在定向凝固过程中,形成了一种特殊的共晶组织结构。
这种组织结构由α-Al基体、CuAl2相和Si颗粒组成,各相之间呈现出一定的取向关系。
2. 共晶组织形成过程:在定向凝固过程中,合金中的各元素按照一定的比例和速度进行扩散和迁移,最终形成共晶组织。
其中,温度梯度和凝固速度对组织形成具有重要影响。
温度梯度越大,共晶组织的生长方向越趋向于热流方向;凝固速度越慢,共晶组织的尺寸越大。
四、Al-Cu-Si共晶合金的性能表现1. 力学性能:Al-Cu-Si共晶合金具有优异的力学性能,包括高强度、高硬度、良好的塑性和韧性。
这些性能主要得益于其特殊的共晶组织结构和各相之间的相互作用。
2. 物理性能:Al-Cu-Si共晶合金具有良好的导电性和导热性,这使其在电子封装、散热器等领域具有广泛的应用前景。
此外,该合金还具有较好的耐腐蚀性能。
五、结论通过定向凝固技术制备的Al-Cu-Si共晶合金具有优异的组织和性能。
其特殊的共晶组织结构由α-Al基体、CuAl2相和Si颗粒组成,各相之间呈现出一定的取向关系。
