第二章平面体系的几何组成分析一、名词解释1．几何不变体系在不考虑材料应变的条件下，在任意荷载作用下，几何形状和位置保持不变的体系称为几何不变体系。
体系的几何不变性应当满足：具有足够的、布置合理的约束(联系)。
2．几何可变体系在不考虑材料应变的条件下，在任意荷载作用下，不能保持原有几何形状和位置的体系称为几何可变体系。
几何可变体系包括几何常变体系和几何瞬变体系。
几何常变体系是指缺少约束或约束布置不合理，体系没有确定的几何形状和空间位置，可发生持续的刚体位移。
几何瞬变体系是指具有足够数量的约束，但是约束布置不合理，在发生微小位移后，即成为几何不变体系。
瞬变体系在很小荷载作用下，也会产生很大的内力。
3．刚片在平面体系中，不考虑材料应变的几何不变部分称为刚片。
如一根梁、一根链杆、一个铰结三角形等。
4．自由度自由度是指物体或体系运动时可以独立变化的几何参数的数目。
即确定物体或体系位置所需的独立坐标数。
平面上的一个点有两个自由度，平面上的一个刚片有三个自由度。
5．约束(联系)用于限制体系运动的装置称为约束(或联系)。
(1)等效链杆的概念链杆为两端为铰的刚性直杆或曲杆。
只用两个铰与外界相连的刚片称为等效链杆。
等效链杆的作用与链杆相同。
(2)单约束和复约束连接两个刚片的铰称为单铰，一个单铰相当于两个约束。
连接两个以上刚片的铰称为复铰，连接n个刚片的复铰相当于n—1个单铰；连接两个刚片的刚结点称为单刚结点，一个单刚节点相当于三个约束。
连接两个以上刚片的刚结点称为复刚结点，连接n个刚片的复刚结点相当于n—1个单刚结点。
(3)虚铰(瞬铰)虚铰也称为瞬铰，它是连接两个刚片的两链杆延长线的交点，与单铰具有相同的约束作用。
(4)必要约束和多余约束能够起到影响体系实际自由度数目的约束为必要约束。
必要约束具有布置合理的特点，用以组成几何不变体系的最少约束都是必要约束。
不改变体系实际自由度的约束称为多余约束。
6．体系的计算自由度用计算自由度公式方法求得的体系自由度，称为计算自由度W。
结构力学多媒体课件2 平面体系的几何组成分析Geometric construction analysis基本要求：明确几何组成分析的目的，领会几何不变体系、几何可变体系、瞬变体系和刚片、约束、自由度等概念。
掌握几何不变体系的简单组成规则，能灵活运用三个规则对平面体系进行组成分析。
重点：几何不变体系的简单组成规则难点：如何正确应用几何不变体系的简单组成规则对平面体系进行几何组成分析，二元体的概念。

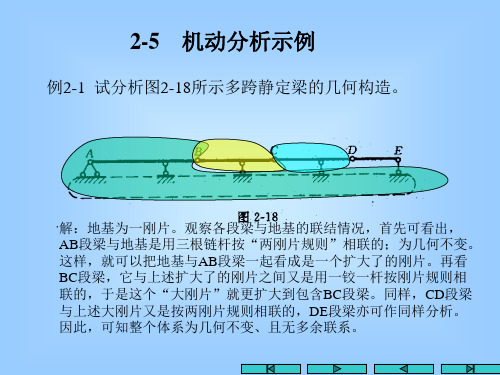

教学内容：﹡几何不变体系、几何可变体系及几何组成分析的目的﹡刚片、自由度和约束的概念﹡平面体系的计算自由度﹡无多余约束几何不变体系的组成规则﹡几何组成分析举例﹡结构的几何组成和静定性的关系§2-1 概述结构是由若干根杆件通过结点间的联接及与支座联接组成的。
结构是用来承受荷载的，因此必须保证结构的几何构造是不可变的。
问题：是不是若干杆件随意组合都能成为结构？1、几何不变体系和几何可变体系结构几何不变体系：体系受到任意荷载作用后，在不考虑材料变形的条件下，几何形状和位置保持不变的体系。
§2-1 概述1、几何不变体系和几何可变体系机构意荷载作用后，在不考虑材料变形的条件下，几何形状和位置可以改变的体系。
显然只有几何不变体系可作为结构，而几何可变体系是不可以作为结构的。
因此在选择或组成一个结构时必须掌握几何不变体系的组成规律。
§2-1 概述1、几何不变体系和几何可变体系P ∆瞬变体系：本来是几何可变，经微小位移后成为几何不变体系。
这是几何可变体系的一种特殊情况。
ααA BCP F NCA FNCBCPαsin2PF NCA=因此瞬变体系是不能作为结构使用的。
§2-1 概述1、几何不变体系和几何可变体系⎪⎩⎪⎨⎧⎩⎨⎧瞬变体系常变体系几何可变体系几何不变体系体系 （图1） P （图2） P P∆（图3）§2-1 概述2、几何组成分析几何组成分析（机动分析或构造分析）—判断一个杆系是否是几何不变体系，同时还要研究几何不变体系的组成规律。
