1. ZD6系列电动转辙机的用途是：★适用于列车行车速度≤120km/h线路；★转换铁路道岔，改变道岔开通方向；★锁闭道岔尖轨(心轨)；★反映道岔尖轨(心轨)位置状态。
2.主要技术参数见型号额定电压DCV额定转换力N(kgf)动作杆动程mm表示杆动程mm转换时间S工作电流A动作杆主副销抗挤切力N表示杆销抗挤切力N挤岔与锁闭方式ZD6-A 165/250 160 2450(250)1652+135～185 ≤3.8 ≤2.0主销29420±1961副销29420±1961单锁闭ZD6-D 165/350 160 3430(350)1652+135～185 ≤5.5 ≤2.0主销29420±1961副销29420±196114700～17600 双锁闭ZD6-E 190/600 160 5884(600)1902+140～190 ≤9 ≤2.0主销49033±1961副销≥88254设固定检查缺口≥20000双锁闭不可挤ZD6-F 130/450 160 4410(450)1302+80～130 ≤6.5 ≤2.0主销29420±1961副销49033±196114700～17600 双锁闭ZD6-G 165/600 160 5884(600)1652+135～185 ≤9 ≤2.0主销29420±1961副销49033±196114700～17600 双锁闭ZD6-H Z165/350 160 3430(350) 165+280～185 ≤5.5 ≤2.0主销29420±1961副销29420±1961单锁闭ZD6-J 165/600 160 5884(600)1652+50～130 ≤9 ≤2.0主销29420±1961副销29420±1961单锁闭ZD6-K 190/350 160 3430(350)1902+80～130 ≤7.5 ≤2.0主销29420±1961副销49033±1961单锁闭注：用于多机牵引，包括第二及其以后各点的转辙机，应具备挤岔保护功能3.安装3.1转辙机安装配置：转辙机整机1台，防尘板1套，绝缘胶管弯头组1套。

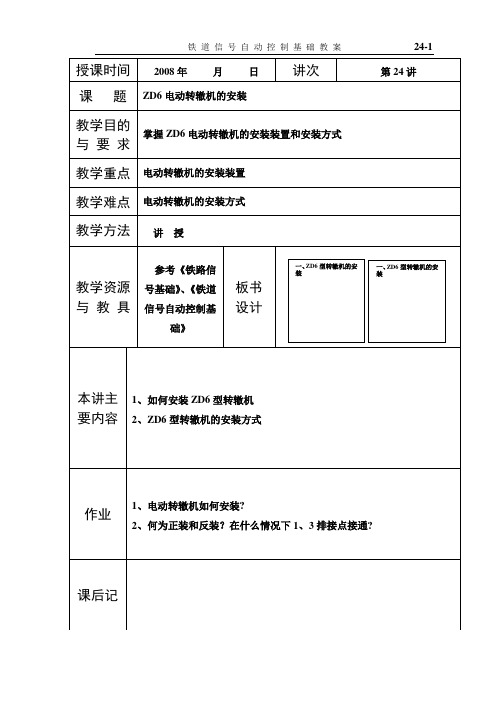

提要教案内容
一、ZD6型转辙机的安装
ZD6型转辙机安装在不等边角钢上，角钢通过角形铁固定在基本轨上，密贴调整杆通过立式杆架与道岔的第一连接杆相连,再通过螺栓与电动转辙
机的动作杆相连。
动作杆通过密贴调整杆、第一连接杆带动道岔尖轨转换
并密贴。
通过密贴调整杆上的轴套，可调整尖轨的密贴。
尖端杆通过尖端
铁固定在尖轨上，再通过舌铁与连接杆的接头铁相连，连接杆通过螺栓与
电动转辙机的表示杆相连。
这样，尖轨的位置可由表示杆来反映。
通过尖
端杆上的螺母可调整前表示杆缺口的位置。
哈罗铁路施工作业指导书信号工程篇第1单元：信号工程施工作业指导书第4部分：ZD6型道岔转辙装置施工作业1范围适用于ZD6型道岔转辙装置施工作业。
2作业准备2.1安装转辙装置之前必须进行一次全面的调查，如果道岔铺设存在不符合技术标准的，联系工务人员配合整治使之达标。
2.2作业人员安排作业程序人员要求整治道岔施工负责人1人、技术人员1人安装转辙装置信号工2人、劳务工2人道岔调整技术人员1人、信号工1人、劳务工1人营业线安全防护安全防护员1人、驻站联络员1人2.3工器具一览表序号名称规格型号单位数量备注1 钢卷尺 3.5m 个 12 方尺把 13 活口扳300mm 把 24 活口扳450mm 把 25 撬棍根 26 小工具套 17 润滑油g 2508 毛刷把 19 手锤把 2- 1 -10 冲子 111 特种笔H色 112 电钻、钻架 113 钻头若干14 管钳350mm 115 万用表块 216 对讲机部 4 参考数量17 喇叭个 1 参考数量18 红、黄旗套 1 参考数量2.4定置图及围栏（护）图同《QB/SJDW－XH.01.03 S700K型道岔转辙装置施工作业》中2.4规定。
3作业流程图工务配合整治道岔安装角型铁长、短基础角钢加工安装安装各类杆件安装电动转辙机道岔机械调整道岔电气调整4作业程序及工艺标准4.1工务配合整治道岔安装转辙装置前，必须对道岔进行全面调查，有不符合技术标准的，应要求工务部门予以整治。
1道岔要方正。
用方尺放在直股基本轨上测量，二尖轨尖端应处在同一直线上，前后偏移不得大于10mm。
- 2 -2轨距符合标准。
不同型号道岔，尖轨长度和尖轨端轨距都各不相同（如附录表4.9-1所示），工务部门应使道岔尖轨端轨距符合标准，并且稳定。
3道岔开程正确。
道岔在第一连接杆中心处的开程调整应符合标准安装图要求。
（安装图图号如附录表4.9-2所示）4相关轨枕位置适宜。
尖轨第一连接杆中心距尖轨端轨枕中心的距离不少于330mm；距岔心端轨枕中心距离不少于285mm。
ZD6系列电动转辙机使用说明书天津铁路信号有限责任公司目录一．概述------------------------------------------------------------------------21.1 用途 ------------------------------------------------------------------------21.2 功能 ------------------------------------------------------------------------21.3 主要技术指标 ----------------------------------------------------------------21.3.1 转辙机的型号及其含义 ------------------------------------------------------21.3.2 转辙机的主要技术规格和参数 ------------------------------------------------21.3.3 工作环境 ------------------------------------------------------------------3 二．结构及传动原理----------------------------------------------------------------32.1 转辙机的结构设计 ------------------------------------------------------------32.2 转辙机的传动原理 ------------------------------------------------------------32.3 转辙机的总体结构 ------------------------------------------------------------4 三．主要部分的技术特点-----------------------------------------------------------43.1 电动机 ----------------------------------------------------------------------43.2. 减速器 ----------------------------------------------------------------------53.3 主轴和齿条块 ----------------------------------------------------------------53.4 自动开闭器 ------------------------------------------------------------------53.5 动作杆、表示杆 --------------------------------------------------------------5四．使用与安装--------------------------------------------------------------------54.1 转辙机的使用 ---------------------------------------------------------------54.2 转辙机的安装 ---------------------------------------------------------------54.2.1与转辙机相适应的安装装置与道岔类型------------------------------------------54.2.2转辙机的安装技术条件--------------------------------------------------------7五．包装---------------------------------------------------------------------------7六．运输、储存--------------------------------------------------------------------7七．随机出厂附件------------------------------------------------------------------7保养与维护-------------------------------------------------------------------------8质量保证承诺----------------------------------------------------------------------9一．概 述1.1 用途ZD6型系列电动转辙机是用于铁路电气集中，调度集中的站场，或用电力控制道岔状态的场所，用来改变道岔开通方向，锁闭道岔尖轨、反映尖轨位置状态的设备，是实现有轨运输现代化和自动化的重要基础设备。
ZD6系列电动转辙机使用说明及安装维护手册目录1. 引言 (3)2. 概述 (3)3. 转辙机结构及动作原理 (3)4．转辙机的主要技术参数. (4)5. 转辙机的主要功能介绍 (5)6. 安装及外形尺寸 (7)7. 转辙机调试 (8)8. 维护、保养与储存 (10)9. 常见故障分析与处理 (14)10. 安全警示 (15)11. 重要告知 (17)12. 随机附件 (17)1.引言本说明书编写的目的在于详细说明在现场如何正确使用ZD6系列电动转辙机，以及有关该转辙机的相关文件。
如：产品规格、使用、安装及产品维护保养、包装、运输、储存方法以及安全提示、质量服务承诺等。
现场工作人员在进行操作之前，必须认真阅读本说明书并接受适当的培训。
2.概 述2.1 ZD6系列电动转辙机的用途ZD6系列电动转辙机的用途是：★ 适用于列车行车速度≤120km/h 线路； ★ 转换铁路道岔，改变道岔开通方向； ★ 锁闭道岔尖轨(心轨)；★ 反映道岔尖轨(心轨)位置状态。
2.2 转辙机型号及含义Z D 6 /额定转换力 （KN ） 动作杆动程 （mm ） 派生类型 设计顺序号 电动 转辙机2.3转辙机工作的环境条件ZD6系列电动转辙机应在下列环境条件下正常工作：大气压力 不低于70.1 kPa （相当于海拔高度3000m 以下） 周围空气温度 -40 ～ +70℃ 空气相对湿度不大于90%（25℃）周围无引起爆炸危险的有害气体及腐蚀性气体。
3. 转辙机结构及动作原理3.1 转辙机的结构（见图1）13.2 转辙机的动作原理 ① 转换及锁闭道岔原理电机旋转 减速器减速 锁闭齿轮解锁带动齿条块动作 动作杆运动 转换道岔 锁闭齿轮锁闭 锁闭动作杆电机减速器安全接点接点座移位接触器主轴组齿条块表示杆 动作杆即锁闭道岔。
②反映道岔位置状态原理减速器输出轴带动起动片速动片转动速动爪抬升或落下动接点组在静接点组中转换表示电路与动作电路进行切换。
1. ZD6系列电动转辙机的用途是：★适用于列车行车速度≤120km/h线路；★转换铁路道岔，改变道岔开通方向；★锁闭道岔尖轨(心轨)；★反映道岔尖轨(心轨)位置状态。
2.主要技术参数见型号额定电压DCV额定转换力N(kgf)动作杆动程mm表示杆动程mm转换时间S工作电流A动作杆主副销抗挤切力N表示杆销抗挤切力N挤岔与锁闭方式ZD6-A 165/250 160 2450(250)1652+135～185 ≤3.8 ≤2.0主销29420±1961副销29420±1961单锁闭ZD6-D 165/350 160 3430(350)1652+135～185 ≤5.5 ≤2.0主销29420±1961副销29420±196114700～17600 双锁闭ZD6-E 190/600 160 5884(600)1902+140～190 ≤9 ≤2.0主销49033±1961副销≥88254设固定检查缺口≥20000双锁闭不可挤ZD6-F 130/450 160 4410(450)1302+80～130 ≤6.5 ≤2.0主销29420±1961副销49033±196114700～17600 双锁闭ZD6-G 165/600 160 5884(600)1652+135～185 ≤9 ≤2.0主销29420±1961副销49033±196114700～17600 双锁闭ZD6-H Z165/350 160 3430(350) 165+280～185 ≤5.5 ≤2.0主销29420±1961副销29420±1961单锁闭ZD6-J 165/600 160 5884(600)1652+50～130 ≤9 ≤2.0主销29420±1961副销29420±1961单锁闭ZD6-K 190/350 160 3430(350)1902+80～130 ≤7.5 ≤2.0主销29420±1961副销49033±1961单锁闭注：用于多机牵引，包括第二及其以后各点的转辙机，应具备挤岔保护功能3.安装3.1转辙机安装配置：转辙机整机1台，防尘板1套，绝缘胶管弯头组1套。
ZD6系列电动转辙机使用说明书天津铁路信号有限责任公司目录一．概述------------------------------------------------------------------------21.1 用途 ------------------------------------------------------------------------21.2 功能 ------------------------------------------------------------------------21.3 主要技术指标 ----------------------------------------------------------------21.3.1 转辙机的型号及其含义 ------------------------------------------------------21.3.2 转辙机的主要技术规格和参数 ------------------------------------------------21.3.3 工作环境 ------------------------------------------------------------------3 二．结构及传动原理----------------------------------------------------------------32.1 转辙机的结构设计 ------------------------------------------------------------32.2 转辙机的传动原理 ------------------------------------------------------------32.3 转辙机的总体结构 ------------------------------------------------------------4 三．主要部分的技术特点-----------------------------------------------------------43.1 电动机 ----------------------------------------------------------------------43.2. 减速器 ----------------------------------------------------------------------53.3 主轴和齿条块 ----------------------------------------------------------------53.4 自动开闭器 ------------------------------------------------------------------53.5 动作杆、表示杆 --------------------------------------------------------------5四．使用与安装--------------------------------------------------------------------54.1 转辙机的使用 ---------------------------------------------------------------54.2 转辙机的安装 ---------------------------------------------------------------54.2.1与转辙机相适应的安装装置与道岔类型------------------------------------------54.2.2转辙机的安装技术条件--------------------------------------------------------7五．包装---------------------------------------------------------------------------7六．运输、储存--------------------------------------------------------------------7七．随机出厂附件------------------------------------------------------------------7保养与维护-------------------------------------------------------------------------8质量保证承诺----------------------------------------------------------------------9一．概 述1.1 用途ZD6型系列电动转辙机是用于铁路电气集中，调度集中的站场，或用电力控制道岔状态的场所，用来改变道岔开通方向，锁闭道岔尖轨、反映尖轨位置状态的设备，是实现有轨运输现代化和自动化的重要基础设备。
附件1项目编号：更换ZD6电动转辙机施工作业指导书发布日期:实施日期:编制单位:修订记录更换ZD6电动转辙机施工作业指导书1.适用范围：更换ZD6电动转辙机施工。
2.工具工装、作业材料2.1工具：通讯工具电台、个人工具、设备钥匙、电机钥匙、手摇把、剥线钳、大改锥、镊子、毛刷、油壶、管拧子、300mm活口扳手、梅花板、手锤、管钳子、套筒扳手、试验小撬棍和铁板、铁套筒、试验绝缘片，2、4mm试验工具等。
2.2材料：棉纱或破布、开口销、小铁线。
2.3仪表：万用表。
3.安全风险提示3.1认真执行安全规章制度，注意人身安全。
3.2制定安全措施，开好施工预备会。
3.3严格执行作业纪律和作业程序。
3.4.做好联锁试验、设备复查平推。
4.安全措施4.1人身安全：4.1.1在更换道岔转辙机的施工过程中，要做好自控、互控、他控，确保人身安全。
4.1.2在拆卸道岔转辙机时，必须正确使用工具，以防工具滑脱碰伤。
4.1.3在搬抬道岔转辙机时，一定要同时用劲抬放以免砸伤。
4.1.4夜间天窗施工，一定要带齐照明用品，确保良好。
4.1.5室外防护人员带齐防护用品，要找好自己的合理位置，认真履行职责，坚持双线避车、并及时了解列车运行情况，随时通知现场人员下道避车列队手拉手并负责检查工具材料不得侵限；室内人员及时向现场通报列车运行情况，一定要坚持呼唤应答。
4.2施工安全：4.2.1、个人工具要做到施工前的认真检查，施工中的机具不得侵限，确保施工中的绝对安全。
4.2.2所有信号施工人员必须持证上岗，室内监护人员按要求佩戴驻站员证，各施工人员必须认真执行“三不动”、“三不离”安全作业制度和“七严禁”基本作业纪律。
4.2.3影响设备正常使用的准备工作，必须在天窗时间内进行。
4.2.4在拆动配线时一定要拆下后把螺母戴好，以防电缆线蹦出，上线时要上好一根再上另一根，以防造成电缆线混乱上错；在剥时必须用剥线钳，以防伤到皮线，做线环时皮线余量要长短合适线环大小标准；上线的每一根线与线之间要有垫圈隔片。
第二节-ZD6系列电动转辙机教学教材ZD6型直流电动转辙机一、ZD6-D型转辙机1、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。
由第一级齿轮、第二级行星传动式减速器组成。
摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。
主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。
动作杆：与齿条块之间用挤切销相连，正常动作时，齿条块带动动作杆，挤岔时，挤切销折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。
随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。
挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。
移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。
自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。
安全接点:（遮断开关）用来保证维修安全。
外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。
2、ZD6---D型转辙机各主要部件及作用（1）电动机要求具有足够的功率，以获得必要的转矩和转速。
电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。
同时，道岔需要定反位转换，要求电动机能够逆转。
通过改变定子绕组中或电枢（转子）中的电流的方向来实现。
两个定子绕组通过公共端子分别与转子的绕组串联。
额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。
电机接线图（2）、减速器为了得到足够的转矩要求将电机的高速旋转降下来。
其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。
