ZD6电动转辙机介绍

ZD6系列电动转辙机使用说明书天津铁路信号有限责任公司目录一．概述------------------------------------------------------------------------21.1 用途 ------------------------------------------------------------------------21.2 功能 ------------------------------------------------------------------------21.3 主要技术指标 ----------------------------------------------------------------21.3.1 转辙机的型号及其含义 ------------------------------------------------------21.3.2 转辙机的主要技术规格和参数 ------------------------------------------------21.3.3 工作环境 ------------------------------------------------------------------3 二．结构及传动原理----------------------------------------------------------------32.1 转辙机的结构设计 ------------------------------------------------------------32.2 转辙机的传动原理 ------------------------------------------------------------32.3 转辙机的总体结构 ------------------------------------------------------------4 三．主要部分的技术特点-----------------------------------------------------------43.1 电动机 ----------------------------------------------------------------------43.2. 减速器 ----------------------------------------------------------------------53.3 主轴和齿条块 ----------------------------------------------------------------53.4 自动开闭器 ------------------------------------------------------------------53.5 动作杆、表示杆 --------------------------------------------------------------5四．使用与安装--------------------------------------------------------------------54.1 转辙机的使用 ---------------------------------------------------------------54.2 转辙机的安装 ---------------------------------------------------------------54.2.1与转辙机相适应的安装装置与道岔类型------------------------------------------54.2.2转辙机的安装技术条件--------------------------------------------------------7五．包装---------------------------------------------------------------------------7六．运输、储存--------------------------------------------------------------------7七．随机出厂附件------------------------------------------------------------------7保养与维护-------------------------------------------------------------------------8质量保证承诺----------------------------------------------------------------------9一．概 述1.1 用途ZD6型系列电动转辙机是用于铁路电气集中，调度集中的站场，或用电力控制道岔状态的场所，用来改变道岔开通方向，锁闭道岔尖轨、反映尖轨位置状态的设备，是实现有轨运输现代化和自动化的重要基础设备。

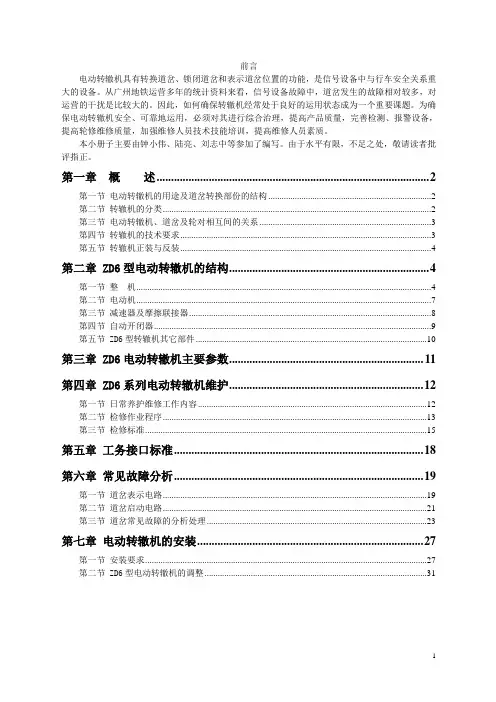

前言电动转辙机具有转换道岔、锁闭道岔和表示道岔位置的功能，是信号设备中与行车安全关系重大的设备。

从广州地铁运营多年的统计资料来看，信号设备故障中，道岔发生的故障相对较多，对运营的干扰是比较大的。

因此，如何确保转辙机经常处于良好的运用状态成为一个重要课题。

为确保电动转辙机安全、可靠地运用，必须对其进行综合治理，提高产品质量，完善检测、报警设备，提高轮修维修质量，加强维修人员技术技能培训，提高维修人员素质。

本小册子主要由钟小伟、陆亮、刘志中等参加了编写。

由于水平有限，不足之处，敬请读者批评指正。

第一章概述 (2)第一节电动转辙机的用途及道岔转换部份的结构 (2)第二节转辙机的分类 (2)第三节电动转辙机、道岔及轮对相互间的关系 (3)第四节转辙机的技术要求 (3)第五节转辙机正装与反装 (4)第二章 ZD6型电动转辙机的结构 (4)第一节整机 (4)第二节电动机 (7)第三节减速器及摩擦联接器 (8)第四节自动开闭器 (9)第五节 ZD6型转辙机其它部件 (10)第三章 ZD6电动转辙机主要参数 (11)第四章 ZD6系列电动转辙机维护 (12)第一节日常养护维修工作内容 (12)第二节检修作业程序 (13)第三节检修标准 (15)第五章工务接口标准 (18)第六章常见故障分析 (19)第一节道岔表示电路 (19)第二节道岔启动电路 (21)第三节道岔常见故障的分析处理 (23)第七章电动转辙机的安装 (27)第一节安装要求 (27)第二节 ZD6型电动转辙机的调整 (31)第一章概述第一节电动转辙机的用途及道岔转换部份的结构一、电动转辙机的用途ZD6型电动转辙机是以电动机为动力经过减速器减速后转换道岔，在尖轨与基本轨密贴后，将道岔锁闭在规定位置，并给出道岔位置表示的一种信号基础设备。

由于转辙机是转换道岔的核心设备，是直接影响行车安全的设备，因此，此设备必须安全可靠，符合故障导向安全的原则。

目前在广州地铁各车辆段及一号线正线都使用了ZD6型电动转辙机。

ZD6系列电动转辙机使用说明书天津铁路信号有限责任公司目录一．概述------------------------------------------------------------------------21.1 用途 ------------------------------------------------------------------------21.2 功能 ------------------------------------------------------------------------21.3 主要技术指标 ----------------------------------------------------------------21.3.1 转辙机的型号及其含义 ------------------------------------------------------21.3.2 转辙机的主要技术规格和参数 ------------------------------------------------21.3.3 工作环境 ------------------------------------------------------------------3 二．结构及传动原理----------------------------------------------------------------32.1 转辙机的结构设计 ------------------------------------------------------------32.2 转辙机的传动原理 ------------------------------------------------------------32.3 转辙机的总体结构 ------------------------------------------------------------4 三．主要部分的技术特点-----------------------------------------------------------43.1 电动机 ----------------------------------------------------------------------43.2. 减速器 ----------------------------------------------------------------------53.3 主轴和齿条块 ----------------------------------------------------------------53.4 自动开闭器 ------------------------------------------------------------------53.5 动作杆、表示杆 --------------------------------------------------------------5四．使用与安装--------------------------------------------------------------------54.1 转辙机的使用 ---------------------------------------------------------------54.2 转辙机的安装 ---------------------------------------------------------------54.2.1与转辙机相适应的安装装置与道岔类型------------------------------------------54.2.2转辙机的安装技术条件--------------------------------------------------------7五．包装---------------------------------------------------------------------------7六．运输、储存--------------------------------------------------------------------7七．随机出厂附件------------------------------------------------------------------7保养与维护-------------------------------------------------------------------------8质量保证承诺----------------------------------------------------------------------9一．概 述1.1 用途ZD6型系列电动转辙机是用于铁路电气集中，调度集中的站场，或用电力控制道岔状态的场所，用来改变道岔开通方向，锁闭道岔尖轨、反映尖轨位置状态的设备，是实现有轨运输现代化和自动化的重要基础设备。

ZD6型直流电动转辙机一、ZD6-D型转辙机1、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。

由第一级齿轮、第二级行星传动式减速器组成。

摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。

主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。

动作杆：与齿条块之间用挤切销相连，正常动作时，齿条块带动动作杆，挤岔时，挤切销折断，动作杆与齿条块分离，避免机件损坏。

表示杆：由前后表示杆以及两个检查块组成。

随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。

挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。

移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。

自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。

安全接点:（遮断开关）用来保证维修安全。

外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。

2、ZD6---D型转辙机各主要部件及作用（1）电动机要求具有足够的功率，以获得必要的转矩和转速。

电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。

同时，道岔需要定反位转换，要求电动机能够逆转。

通过改变定子绕组中或电枢（转子）中的电流的方向来实现。

两个定子绕组通过公共端子分别与转子的绕组串联。

额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。

电机接线图（2）、减速器为了得到足够的转矩要求将电机的高速旋转降下来。

其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。

ZD6型直流电动转辙机一、ZD6-D型转辙机1、结构电动机：为转辙机提供动力，采用直流串激电动机减速器：降低转速以换取足够的转矩，并完成传动。

由第一级齿轮、第二级行星传动式减速器组成。

摩擦联结器：用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。

主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。

动作杆：与齿条块之间用挤切销相连，正常动作时，齿条块带动动作杆，挤岔时，挤切销折断，动作杆与齿条块分离，避免机件损坏。

表示杆：由前后表示杆以及两个检查块组成。

随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。

挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。

移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。

自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。

安全接点:（遮断开关）用来保证维修安全。

外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。

2、ZD6---D型转辙机各主要部件及作用（1）电动机要求具有足够的功率，以获得必要的转矩和转速。

电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。

同时，道岔需要定反位转换，要求电动机能够逆转。

通过改变定子绕组中或电枢（转子）中的电流的方向来实现。

两个定子绕组通过公共端子分别与转子的绕组串联。

额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。

电机接线图（2）、减速器为了得到足够的转矩要求将电机的高速旋转降下来。

其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。

ZD6转辙机概述在传统的铁路线路中，转辙机是铁路信号系统中至关重要的一部分。

转辙机的主要功能是改变发车车辆行驶的方向，同时避免车辆之间的相撞。

转辙机是由电气控制设备、机械装置以及铁道设置等几个主要部分构成的。

在转辙机中，电气控制设备用于控制转换器的动作和实现列车的转向。

电气控制设备通常包括电机、电磁阀、开关、接点等。

这些设备通过接收信号来控制转辙机的开合和动作。

转辙机的机械装置是用于操控实际转换器的部分。

它通常由杆、摇杆、滑块等组成，这些部件通过电力作用或手动操作来调整转换器的位置和角度。

机械装置的设计可以根据具体的需求来决定，以确保转辙机的准确性和可靠性。

铁道设置是指铁轨上的安装调整，以适应转辙机的运作。

它通常包括铁轨连接件、轨道连接件、道岔等。

铁道设置的设计和安装非常重要，因为它直接影响转辙机的运行效果和列车的安全性。

除了这些主要组成部分，转辙机还可以配备其他功能，如位置检测器、限位开关、灯光指示器等。

这些设备可以用来检测转辙机的位置和状态，并向驾驶员和信号员提供必要的信息。

转辙机的工作原理很简单。

当一个列车接近交叉口时，信号系统会向转辙机发送指令，要求转辙机改变轨道的位置。

转辙机收到指令后，电气控制设备会发出信号，启动机械装置来调整转换器的位置。

一旦转辙机完成动作，信号系统将确保轨道和信号灯等其他设备相应地改变，以确保列车在正确的轨道上行驶。

总的来说，ZD6转辙机是铁路交叉口中不可或缺的部分，它的主要功能是确保列车安全、平稳地行驶。

通过电气控制设备、机械装置和铁道设置等组成部分，转辙机可以有效地改变列车行驶的方向，同时避免车辆之间的相撞。

转辙机的工作原理简单，但它对铁路系统的安全性和可靠性起着至关重要的作用。

ZD6转辙机总结
ZD6转辙机是一种用于变轨操作的机械装置，常见于铁路系统中。

它被安装在路轨交叉处，用于调整行车方向，使列车能够顺利变轨。

以下是对ZD6转辙机的总结：
1. 结构：ZD6转辙机由转辙机本体、传动装置、控制装置等组成。

转辙机本体一般由钢铁制成，具有强大的承载能力。

传动装置通过电动机或液压机构控制转动转辙机本体，实现对轨道的调整。

2. 功能：ZD6转辙机的主要功能是调整轨道方向，以便列车能够平稳地变轨。

当一辆列车需要从一条轨道转到另一条轨道时，转辙机会被操作员控制，将轨道调整到正确的位置，使列车能够顺利通过。

3. 操作方式：ZD6转辙机可以通过人工操作或远程控制来实现。

在操作过程中，操作员会根据列车的行驶方向和变轨需求来控制转辙机的转动方向和速度，确保列车能够安全通过交叉处。

4. 安全性：ZD6转辙机的安全性是非常重要的，因为它直接关系到列车的行驶安全。

为了确保安全，转辙机通常会配备安全保护装置，如紧急停车按钮和限位开关等，以便在紧急情况下停止或调整转辙机的运动。

5. 维护保养：ZD6转辙机需要定期进行维护保养，以确保其正常运转和安全性。

这包括检查传动装置的状态，清理和润滑机械部件，以及修复或更换损坏的零部件等。

总之，ZD6转辙机是铁路系统中一种重要的装置，它能够帮助列车实现平稳的变轨操作。

通过正确的操作和维护，能够确保转辙机的安全性和可靠性，从而提高铁路运输的效率和安全性。
