各类梁钢筋的表示方法

1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。

例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。

3．梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。

施工图中各种钢筋的表示方法：一、箍筋的表示方法：1、ø10@100/200（2）表示箍筋为ø10，加密区间距为100，非加密区间距为200，为双肢箍。

2、ø10@100/200（4）表示箍筋为ø10，加密区间距为100，非加密区间距为200，为四肢箍。

3、ø8@200（2）表示箍筋为ø8，间距为200，为双肢箍。

二、梁上主筋和梁下主筋同时表示方法：1、3ø22,3ø28.表示上部钢筋为3ø22，下部钢筋为3ø28。

三、梁上部钢筋表示方法：（标在梁上支座）1、2ø20表示两根ø20的钢筋，通常布置，用于双肢箍。

2、2ø22+（4ø12）表示2ø22为通常筋，4ø12为架立筋，用于六肢箍。

3、6ø25 4/2表示上部钢筋上排为4ø25，下排为2ø25。

4、2ø22+2ø22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：1、G2ø12表示梁两侧的构造钢筋，每侧一根ø12。

2、G4ø14表示梁两侧的构造钢筋，每侧两根ø14。

3、N2ø22表示梁两侧的抗扭钢筋，每侧一根ø22。

4、N4ø18表示梁两侧的抗扭钢筋，每侧两根ø18。

五、梁下部钢筋的表示方法：（标在梁下部的钢筋）1、4ø25表示只有一排主筋，全部深入支座内。

2、6ø25 2/4表示有两排钢筋，上排筋为2ø25，下排筋为4ø25。

3、6ø25 （-2）/4表示有两排钢筋，上排筋为2ø25，不插入支座，下排筋为4ø25，全部插入支座。

4、2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋。

建筑钢筋符号大全+ 梁的表示方法Top1: 建筑钢筋符号大全⑴φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

4、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25：表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

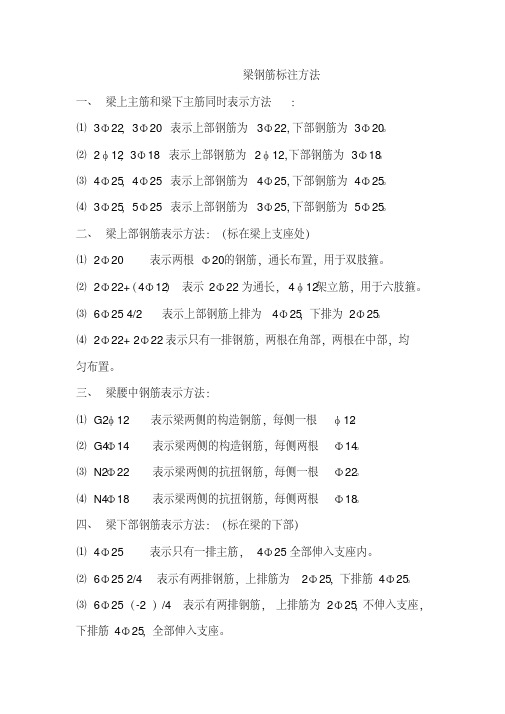

梁钢筋标注方法一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25700300×N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

设计图纸上各种符号的意义各类梁钢筋的表⽰⽅法在建筑设计图中，L表⽰是梁、LL表⽰是连续梁、QL表⽰圈梁、JL表⽰基础梁、TL表⽰是梯梁、DL表⽰是地梁， KL表⽰框架梁；WKL表⽰屋⾯框架梁；KZL表⽰框⽀梁； XL表⽰悬挑梁；JSL表⽰井式梁。

Z表⽰柱、GZ表⽰构造柱、KZ表⽰框架柱，M表⽰是门、C表⽰是窗。

１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与⾮加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需⽤斜线"/"分隔；当梁箍筋为同⼀种间距及肢数时，则不需⽤斜线；当加密区与⾮加密区的箍筋肢数相同时，则将肢数注写⼀次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表⽰箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，⾮加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表⽰箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，⾮加密区间距为150，两肢箍。

需要注意的是此处表⽰间距不是⽤"＠"，⽽是⽤"－"。

当抗震结构中的⾮框架梁及⾮抗震结构中的各类梁采⽤不同的箍筋间距及肢数时，也⽤斜线"/"将其分隔开来。

注写时，先注写梁⽀座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表⽰箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表⽰箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架⽴筋梁上部贯通筋或架⽴筋根数，应根据结构受⼒要求及箍筋肢数等构造要求⽽定。

注写时，须将架⽴筋写⼊括号内。

例：2B22⽤于双肢箍；2B22+(4A12)⽤于六肢箍，其中2B22为贯通筋，4A12为架⽴筋。

梁钢筋标注方法一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁；XL表示悬挑梁；JSL表示井式梁。

Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

建筑钢筋符号大全+ 梁的表示方法Top1：建筑钢筋符号大全⑴φ10＠100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200（4）：表示箍筋为φ10 ，加密区间距100，非加密区间距200,全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8,间距为200，双肢箍。

⑷φ8＠100（4）/150（2）：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20.⑵2φ12，3Φ18:表示上部钢筋为2φ12，下部钢筋为3Φ18.⑶4Φ25,4Φ25:表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍.⑶6Φ25 4/2:表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷2Φ22+ 2Φ22:表示只有一排钢筋，两根在角部,两根在中部,均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

4、梁下部钢筋表示方法:（标在梁的下部）⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷2Φ25 + 3Φ22（—3)/ 5Φ25：表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22,不伸入支座。

钢筋图纸符号大全收藏结构施工图简称“结施”图.钢筋图纸上表示有几种：1.梁主、次梁,地梁,圈梁.2.柱受力柱,构造柱.3.板单向板,双向板,一般单向板我们很少接触.一、梁的表示方法：1.梁上主筋和梁下部筋的表示；1.3Ф22;3Ф20表示上部钢筋为3Ф22,下部钢筋为3Ф20.2.2Ф12；3Ф18表示上部钢筋为2Ф12,下部钢筋为3Ф18.3.4Ф25;4Ф25表示上部钢筋为4Ф25,下部钢筋为4Ф25.4.3Ф25;5Ф25表示上部钢筋为3Ф25,下部钢筋为5Ф25.2.梁上部钢筋表示方法：标在梁上支座处1.2Ф20表示两根Ф20的钢筋,通长布置,用于双支箍.2.2Ф22+4Ф12表示2Ф22为通长,4Ф12架立筋,用于四肢箍.3.6Ф254/2表示上部钢筋上排为4Ф25,下排为2Ф25.4.2Ф22+2Ф22表示只有一排钢筋,两根在角部,两根在中部,均匀布置.3.梁腰中钢筋表示方法：1.G2Ф12表示梁两侧的构造钢筋,每侧一根Ф12.2.G4Ф14表示梁两侧的构造钢筋,每侧两根Ф14.3.N2Ф22表示梁两侧的抗扭钢筋,每侧一根Ф22.4.N4Ф18表示梁两侧的抗扭钢筋,每侧两根Ф18.4.梁下部钢筋表示方法标在梁的下部1.4Ф25表示只有一排主筋即受力筋,4Ф25全部伸入支座内.2.6Ф252/4表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座.3.6Ф25-2/4表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座.4.2Ф25+3Ф22-3/5Ф25表示有两排钢筋,上排为5根,2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座.二、箍筋的表示方法：1.Ф10100/2002表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍.2.Ф10100/2004表示箍筋为Ф10,加密区间为100,非加密区间为200,全为四支箍.3.Ф81002表示箍筋为Ф8,全为双支箍.4.Ф81004/1502表示箍筋为Ф8,加密区间为100,且全部用于四肢箍,非加密区间为200,且全部用于双支箍.常用构件代号部分名称代号名称代号板B屋架WJ屋面板WB框架KJ楼梯板TB钢架GJ盖板或沟盖板GB支架ZJ墙板QB柱Z梁L框架柱KZ框架梁KL基础J屋面梁WL桩ZH吊车梁DL梯T圈梁QL雨篷YP过梁GL阳台YT连系梁LL预埋件M-基础梁JL钢筋网W 楼梯梁TL钢筋骨架G。

各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁，KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁；XL表示悬挑梁；JSL表示井式梁。

Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
