梁钢筋表示方法(一类建资)

2019一级建造师建筑工程知识点：混凝土结构环境类别分类小编为你精心准备了2019一级建造师建筑工程知识点：混凝土结构环境类别分类希望能够帮助到你，想知道更多相关资讯，请关注网站更新。

2019一级建造师建筑工程知识点：混凝土结构环境类别分类环境类名称腐蚀机理别Ⅰ一般环境保护层混凝土碳化引起钢筋锈蚀Ⅱ冻融环境反复冻融导致混凝土损伤Ⅲ海洋氯化物环境氯盐引起钢筋锈蚀Ⅳ除冰盐等其他氯化物环境氯盐引起钢筋锈蚀Ⅴ化学腐蚀环境硫酸盐等化学物质对混凝土的腐蚀例：(2017年真题)海洋环境下，引起混凝土内钢筋锈蚀的主要因素是( )。

A.混凝土硬化B.反复冻融C.氯盐D.硫酸盐『正确答案』C知识点一：混凝土结构环境作用等级(题型特点：数字题)混凝土结构环境作用等级可分为A、B、C、D、E、F六级，环境作用分别为：轻微、轻度、中度、严重、非常严重、极端严重。

知识点二：混凝土耐久性要求(题型特点：判断正误题)1.大截面混凝土墩柱，且设计使用年限为100年和50年的构件，其强度等级不应低于C25和C20。

(2016年单选题)2.预应力混凝土构件的混凝土最低强度等级不应低于C40。

3.直接接触土体浇筑的构件，其混凝土保护层厚度不应小于70mm。

4.预制构件的保护层厚度可比现浇混凝土保护层厚度减少5mm。

5.一般环境中混凝土，钢筋最小保护层厚度与设计使用年限、环境作用等级、混凝土强度等级、最大水胶比有关。

例：(2011年真题)一般环境中，要提高混凝土结构的设计使用年限，对混凝土强度等级和水胶比的要求是( )。

A.提高强度等级，提高水胶比B.提高强度等级，降低水胶比C.降低强度等级，提高水胶比D.降低强度等级，降低水胶比『正确答案』B2019一级建造师建筑工程知识点：结构设计1A412021 常见建筑结构体系和应用重点掌握十大建筑结构体系的特点及适用范围(题型特点：适用范围题)知识点一：混合结构的特点及适用范围砌体的抗压强度高而抗拉强度很低，所以住宅建筑最适合采用混合结构，一般在6层以下。

建筑钢筋符号大全+ 梁的表示方法Top1: 建筑钢筋符号大全⑴φ10@100/200(2)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)：表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)：表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

1、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20：表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18：表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25：表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25：表示上部钢筋为3Φ25，下部钢筋为5Φ25。

2、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20：表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）：表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2：表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22：表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3、梁腰中钢筋表示方法：⑴G2φ12：表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14：表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22：表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18：表示梁两侧的抗扭钢筋，每侧两根Φ18。

4、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25：表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4：表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25（-2 ）/4：表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25：表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

筑详图等。
03
建筑施工图的识读方法
识读建筑施工图需要掌握一定的投影知识，了解各种图例和符号的含义，
按照从整体到局部、从粗到细的顺序进行阅读和理解。同时，还需要结
合其他相关图纸和资料进行综合分析。
03
11G101图集内容解读
图集概述及编制依据
图集概述
11G101图集是建筑结构施工图集， 涵盖了常见的钢筋混凝土结构构件 的详细构造和配筋要求。
根据材料、受力特点、施工方法等因 素，建筑结构可分为木结构、砖混结 构、钢筋混凝土结构、钢结构等。
钢筋混凝土结构原理
钢筋混凝土的定义
01
钢筋混凝土是由水泥、砂、石和水等材料按一定比例配合，经
过搅拌、浇筑、振捣和养护等工序后形成的人造石材。
钢筋混凝土结构的优点
02
钢筋混凝土结构具有较高的强度、刚度、耐久性和耐火性，适
11G101培训课件
目录
• 课程介绍与背景 • 基础知识与技能 • 11G101图集内容解读 • 钢筋加工与连接技术 • 钢筋安装与定位技术 • 现场实践与应用案例分析 • 课程总结与展望未来
01
课程介绍与背景
11G101概述
11G101是建筑结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、 剪力墙、梁、板）的编号，是由中国计划出版社出版，中华人民共和国住房和城乡 建设部发布的规范。
编制依据
图集依据国家相关规范、标准和设 计文件进行编制，保证了图集的权 威性和准确性。
图集内容构成与特点
内容构成
图集包括封面、目录、总说明、各分部分项工程说明、构造详图等部分，内容 全面、系统。
特点
图集以图文并茂的形式呈现，直观易懂；注重细节，对关键节点和难点进行重 点解析；强调实用性，方便施工人员理解和操作。

建筑物抗震构造详图（11G329-1）解析2011-101.《建筑物抗震构造详图》的编制起源于1977年，当时编号为CG329,我院负责编制民用框架及剪力墙结构，中国建筑西北设计院负责砖墙房屋、局部框架砖房、砖排架房屋、钢筋混凝土排架房屋.本图集随着时间的推移、国家规范不断更新，CG329图集也不断更新，历次版本号为1977年CG329、1984年CG329、1994年94G329、1997年97G329 、2003年03G329及本次2011年的11G329，2. 由北京市建筑设计研究院主编的多层和高层钢筋混凝土房屋部分编号为11G329-1，本图集由中国建筑标准设计研究院组织，聘请了国内部分抗震、混凝土结构及高层建筑方面的专家对本图集进行审查；3. 本图集现浇钢筋混凝土结构构造,适用于设计使用年限为50年、抗震设防烈度为6、7、8和9度地区建筑工程的抗震设计,包括民用框架、剪力墙、框架-剪力墙、板柱-剪力墙、部分框支剪力墙及筒体结构。

建筑物的抗震等级按页次1-4表3确定。

4. 本图集适用于建筑物高度不超过《高层建筑混凝土结构技术规程》JGJ3-2010中A级高度的钢筋混凝土结构。

本图集不包含抗震等级为特一级的构造。

对于超过A级高度的钢筋混凝土高层建筑，也可结合有关超限措施，按不同抗震等级参照本图集使用。

5. 在本图集的编制过程中，基本保留了03G329-1图集的格式及内容，取消了原图集中整浇装配式梁柱构造及内浇外挂复合外墙板的构造，同时补充完善了部分内容（如框架梁加腋做法、剪力墙结构的部分构造）；6. 本图集编制的依据是新版《抗规》、《砼规范》及《高规》《建筑物抗震构造详图》11G329-1勘误第1-2页表1注5. 甲、乙类建筑或及Ⅲ、Ⅳ类场地且设计基本烈度为0.15g和0.3g的丙。

第1-58页 6.1 柱轴压比（见表4、表5）6.2 剪力墙墙肢轴压比（见表5）、表编号应移至表名前第2-5页左边柱纵筋在基础的锚固标注中，取消150标注。

在11G101-1P9，关于柱表注写2.2.2规定第6条，注写柱箍筋说明中
“当框架节点核 芯区内箍筋设置不同时，应在括号中注明核芯区箍筋直
径及间距。”
如
，表示柱中箍筋为HPB300级钢筋，
直径 10，加密区间距为100，非加密区间距0 200，框架节点核芯区箍
筋为HPB300级钢筋，直径 12，间距为100
16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 （独立基础、条型基础、筏型基础及桩基承台）
混凝土保护层
环境类别
一 二a 二b
三a 三b
混凝土保护层最小厚度(mm)
16G 101-1 P54
墙、板
梁、柱
15
20
20
25
25
35
30
40
40
50
混凝土保护层
1、表中混凝土保护层厚度指最外层钢筋外边缘至混凝土表 面的距离，适用于设计使用年限为50年的钢筋混凝土结构。 2、构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。 3、设计使用年限为100年的混凝土结构，一类环境中，最外 层钢筋的保护层厚度不应小于下表中数值的1.4倍；二、三类 环境中，应采取专门的有效措施。 4、混凝土强度等级 不大于C25时，表中保护层厚度数值应 增加5mm。 5、基础底面钢筋保护层的厚度，有混凝土垫层时应从垫层 顶面算起，且不应小于40mm。
框架柱钢筋设置及构造
基础插筋
地下室纵筋
框
架
中间层纵筋
首层纵筋
柱
纵筋
应
顶层纵筋
标准层纵筋
考
虑
变截面插筋
计
算
的
箍筋
钢
筋
接头

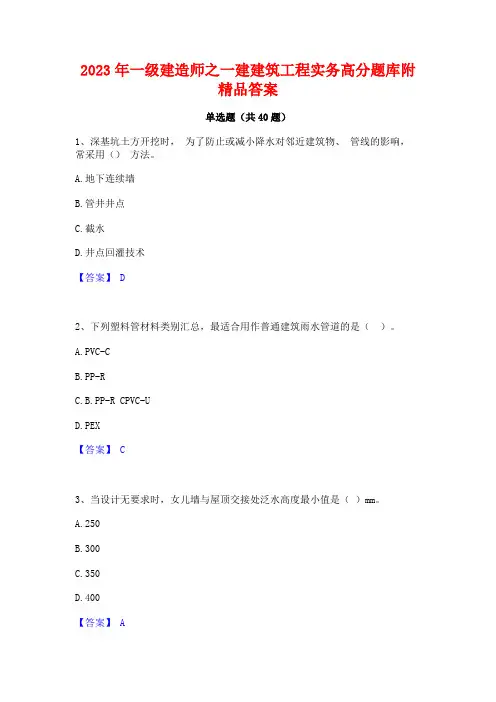

2023年一级建造师之一建建筑工程实务高分题库附精品答案单选题（共40题）1、深基坑土方开挖时，为了防止或减小降水对邻近建筑物、管线的影响，常采用（）方法。

A.地下连续墙B.管井井点C.截水D.井点回灌技术【答案】 D2、下列塑料管材料类别汇总，最适合用作普通建筑雨水管道的是（）。

A.PVC-CB.PP-RC.B.PP-R CPVC-UD.PEX【答案】 C3、当设计无要求时，女儿墙与屋顶交接处泛水高度最小值是（）mm。

A.250B.300C.350D.400【答案】 A4、某工厂在经历强烈地震后，其结构仍能保值必要的整体性而不发生坍塌，此项功能属于结构的（）。

A.安全性B.适用性C.耐久性D.稳定性【答案】 A5、厕浴间楼板周边上翻混凝土的强度等级最低应为（）。

A.C15B.C20C.C25D.C30【答案】 B6、基坑开挖过程中，在坑边堆置弃土、材料时，其距坑边的距离不得小于（）m，堆放高度不能超过（）m。

A.1.5；1.5B.1.5；2.0C.1.0；1.5D.2.0；2.0【答案】 C7、楼梯空间防火设计人流股数最低限值为()。

B.两股C.三股D.四股【答案】 B8、关于绿色施工“四节一环保”中的“四节”不包括()。

A.节地B.节材C.节电D.节水【答案】 C9、下面属于一类土的是（）。

A.砂土B.粉质黏土C.填土D.黄土【答案】 A10、对改善混凝土抗裂性有利的外加剂是（）。

A.缓凝剂B.膨胀剂C.着色剂【答案】 D11、下列暗龙骨吊顶工序的排序中，正确的是（）。

A.①③②④⑤B.③①②⑤④C.③①⑤②④D.③②①④⑤【答案】 B12、关于钢结构工程施工技术要求的说法，正确的是（）。

A.持证焊工必须在其考试合格项目及合格证书使用地区内施焊B.多层钢结构安装柱时，每节钢柱的定位轴线可从下层柱的轴线引上C.设计要求全焊透的一级、二级焊缝应采用超声波或射线探伤进行内部缺陷的检验D.钢材、焊接材料和连接螺栓的品种、规格、性能等仅满足自身要求【答案】 C13、施工现场的定期安全检查应由（）组织。

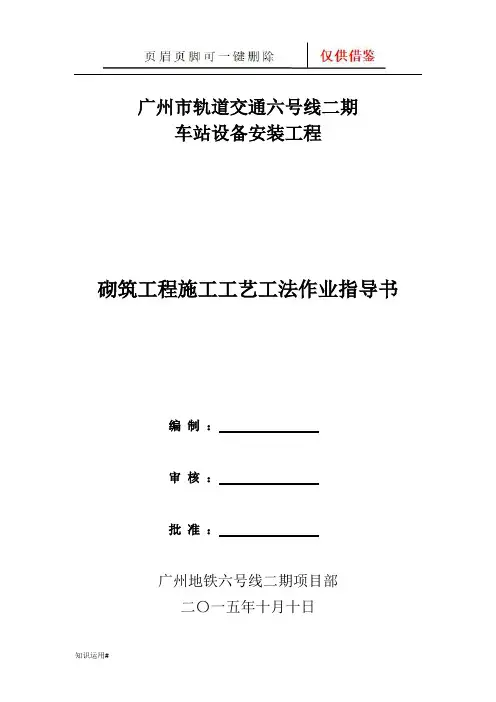

广州市轨道交通六号线二期车站设备安装工程砌筑工程施工工艺工法作业指导书编制：审核：批准：广州地铁六号线二期项目部二〇一五年十月十日目录一、编制依据 (1)二、适用范围 (1)三、砌筑工程施工工艺 (1)1、植筋施工工艺 (1)2、墙体砌筑施工工艺 (6)3、钢筋混凝土施工工艺 (12)4、抹灰施工工艺工法 (19)一、编制依据1、《建设工程施工现场管理规定》2、《建筑装饰装修及安装工程质量验收规范》GB5021—20013、《建筑工程施工质量验收评定统一标准》GB50300—20014、《砌体结构工程施工质量验收规范》GB50203-20115、《混凝土结构工程施工质量验收规范》GB50204-2002（2011版）6、《蒸压灰砂砖》GB 11945－1999、7、《地铁设计规范》GB50157-20038、《砌体工程施工质量验收规范》（GB50203-2011）9、《建筑工程施工质量验收统一标准》（GB50300-2001）现行施工质量验收规范，国家标准规范、业主提供的设计文件和本工程应符合地铁有关的施工验收规范、标准和对施工的要求。

当本工程所涉及的技术标准与国标不一致或所列技术标准之间不一致时，按照标准要求高者或最新执行。

二、适用范围建筑装修工程主要包括车站及相关区间设备区设备及管理用房的建筑与装修工程，主要施工内容含设备及管理用房区域内的砌筑工程、墙体装修工程。

三、砌筑工程施工工艺1、植筋施工工艺1.1适用范围本工程包括广州市轨道交通六号线二期（长湴至香雪段）【车站设备安装工程Ⅰ标段】工程中，公共区(砌筑式商铺结构墙面) 、设备区设备管理用房植筋材料采购与施工工程。

1.2工艺流程基层表面清理→定位放线→钻孔→清孔→注胶→固定钢筋→养护1.3操作要点1.3.1基层表面清理：定位放线前，要先清除结构表面杂物。

1.3.2定位放线：根据施工图要求并结合现场实际，在需要植入钢筋的结构部位上定位放线。

钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3①203 :表示钢筋的根数①：表示钢筋等级直径符号20 :表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距① 8 @ 200:①：表示钢筋等级直径符号8:表示钢筋直径@ :相等中心距符号200 :相邻钢筋的中心距(< 200mn)各类钢筋的表示方法1.梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，贝U不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200⑷，表示箍筋为I级钢筋，直径© 1Q加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100⑷/150(2)，表示箍筋为I级钢筋，直径©8,加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"@"，而是用"―"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数)，在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200⑷，表示箍筋为I级钢筋，直径© 1Q梁的两端各有13个四肢箍，间距为150 ;梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为I级钢筋，直径© 12梁的两端各有18个四肢箍，间距为120 ;梁跨中部分，间距为200，两肢箍。

2.梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。

《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。

梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。

当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。

箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

建筑施工图的常用代表符号房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”）阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。

板0.4％一0．8％，矩形粱0．6％～1.5％，T形梁0.9％一1.8％，如取其平均值．则板为0.6％，矩形梁为1.05％，T形粱为1.35％一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建义扳取0.5％～0．7％，矩形粱取0.85％～1．25％，T形粱取1.1％～1．6％。

为了不使截面配筋过于拥挤，全部纵筋配筋率不宜超过0.05。

对于仓库、贮仓、料斗等贮料荷载经常占总荷载较大部分的结构物，若柱中纵向配筋率过大，在长期贮料突然卸载时，会使柱中混凝土出现拉应力甚至开裂。

若柱中的纵筋和混凝土之间有很强的黏结应力时，则能同时产生纵向裂缝，这种裂缝更为危险。

为了防止出现这种情况，要控制柱的配筋率，对于筒仓柱的全部配筋率不应大于0.02。

从经济和施工方面来考虑，一般常用的配筋率范围为0.005~0.02。

常用框架结构设计板、梁、柱的经济取值一、单向板肋梁楼板。

1、主梁：经济跨度一般为6~9米，截面高度为跨度的1/14~1/8，宽度为梁高的1/3~1/2；2、次梁：经济跨度（即主梁的间距）一般为4~7米，截面高度为次梁跨度的1/28~1/12，宽度为梁高的1/3~1/2。

3、板：经济跨度（即次梁的间距）一般为1.8~3.0米，板厚不小于其跨度的1/40，一般为70~100㎜。

二、井字梁楼板（正交式或斜交式）。

井字梁楼板梁的跨度可达30米，板的跨度一般为3米左右。

三、经济配筋率：1：板：0.4％一0．8％，如取其平均值．则板为0.6％；2：矩形粱：0．6％～1.5％，矩形梁平均值为1.05％，T形梁0.9％一1.8％，T形粱平均值为1.35％。

一般情况下，粱板的配筋率应尽可能用其经济配筋率的平均值、但由于各种原因，不可能都如愿以偿、故经济配筋率的核心范围，建义扳取0.5％～0．7％，矩形粱取0.85％～1．25％，T形粱取1.1％～1．6％。

10
平法图所含的内容
我们以往使用的一般标准图集，都是“构件类”标准图集，例如 预制混凝土板图集、预制混凝土拱形屋架图集等，该类图集对 每一个具体的构件，除标明了其工程的做法外，还给出了明确 的工程量，如混凝土体积、各种钢筋的用量及预埋铁件的用量 等。
注意“分层”时如何认识“层号”的概念 ——在建筑图和结构图中，对“层号”是认识刚好差一层。 在建筑施工中，如果我们正在“抹三层的地面”，那就是 在抹结我们脚下的那个地面；如果我们正在进行’“三层主 体结构的施工”那就是对“面前的柱、墙以及头顶的梁、 板”的施工。“三层”头顶上的楼板，正好是“四层”脚
（2）“顶层”不能与普通楼层划为同一标准层
（3）根据框架柱变截面情况决定“标准层”的划分 （4）注意框架柱变截面的“关节”楼层不能列入标准层 （5）根据剪力墙变截面的情况修正划分“标准层” （6）剪力墙变截面的“关节”楼层不能列入“标准层”
（7）注意剪力墙中的墙身与暗柱的问题
※实际工程中，经常出现能够划入标准层的楼层寥寥无几的 情况，这是一个很正常的现象！
14
平法图集介绍——最新图集
11G101系列图集是指《混凝土结构施工图 平面整体表示方法制图规则和构造详图》 包括：
11G101-1 现浇混凝土框架、剪力墙、梁、 板 （替代03G101-1、04G101-4 ） 11G101-2 现浇混凝土板式楼梯
11G101-3独立基础、条形基础、筏形基础 及桩承台（补充了新的基础形式） 12G101-4剪力墙边缘构件（单起一章）
27
返回
梁钢筋的标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值。 原位标注表达梁的特殊数值。（见下图） 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。

第四章建筑结构图例及符号一、建筑结构制图图例建筑结构专业制图图例应选用下表所示的图线二、结构平面图应按下图的规定采用正投影法绘制，特殊情况下也可采用仰视投影绘制用正投影法绘制预制楼板结构平面图节点详图三、桁架式结构的几何图可用单线图表示，杆件的轴线长度尺寸应标注在构件的上方对称杆件几何尺寸标注方法四、结构平面图中索引剖视详图、断面详图编号顺序表示方法结构平面图中索引剖视详图、断面详图编号顺序表示方法五、制图比例在同一张图纸中，相同比例的各图样，应选用相同的线宽组。

绘图时根据图样的用途被绘物体的复杂程度，应选用表中的常用比例，特殊情况下也可选用可用比例。

六、钢筋的一般表示方法1、一般钢筋表示方法2、预应力钢筋表示方法3、钢筋网片用文字注明焊接网或绑扎网片4、普通钢筋种类、符号和强度标准值5．钢筋配置表示法6．钢筋焊接标注方法续表7、钢筋在平面、立面、剖（断）面中的表示方法应符合下列规定：（1）钢筋在平面图中的配置应按图所示的方法表示。

当钢筋筋注的位置不够时，可采用引出线标注。

引出线标注钢筋的斜短划线应为中实线或细实线。

（2）当构件布置较简单时，结构平面布置图可与板配筋平面图合并绘制。

钢筋在楼板配筋图中的表示方法（3）平面图中的钢筋配置较复杂时，可按表及图的方法绘制。

（4）钢筋在梁纵、横断面图中的配置，应按图所示的方法表示。

梁纵、横断面图中钢筋表示方法（5）构件配筋中箍筋的长度尺寸，应指箍筋的里皮尺寸。

弯起钢筋的高度尺寸应指钢筋的外皮尺寸。

钢箍尺寸标注法（6）钢筋的简化表示方法当构件对称时，采用详图绘制构件中的钢筋网片可按图的方法用一半或1/4表示。

构件配筋简化表示方法7、钢筋混凝土构件配筋较简单时，宜按下列规定绘制配筋平面图：（1）独立基础宜按图的规定在平面模板图左下角，绘出波浪线，绘出钢筋并标注钢筋的直径、间距等。

独立基础（2）其他构件宜按下图的规定在某一部位绘出波浪线，绘出钢筋并标注钢筋的直径间距等。

安全网筋绳--安全距离不得小于（ C30 ） cm按编制程序和用途分类，建设工程定额不包括（ C 地区定额）。

按费用性质建筑工程定额可分为（ A 建筑工程定额 B 、安装工程定）按构造方式不同，隔墙可以分为（A 块材式隔墙B 立筋式隔墙C 板材式隔墙）按基础的埋置深度----其中浅基础是指埋置深度为（ 按抗震设计规范规定，在地震烈度为（B （ D 项目经理部）必须为从事危险作业的人员办理人身意外伤害保险。

B （ D 核查进场材料、设备、构配件的原始凭证、检测报告等质量证明文件及其质量情 况，根据实际情况认为有必要时对进场材料、设备、构配件进行平行检验，合格时予以签 认）不属于总监理工程师职责。

B W 8m 的梁、拱、壳应达到》75%设计混凝土立方体抗压强度标准值D 悬臂构件应达到> 100%设计混凝土立方体抗压强度标准值）。

B 板材隔墙施工属于（C 建筑装饰装修 ）范畴。

B 板块编号中XB 表示（A 现浇板 B 板与墙的洞口必须设置（B 、牢固的盖板网B 办公室更改电话号码，可用（C 启示 ）公布周知。

B 办理工程竣工验收备案应当提交下列文件（A 工程竣工验收备案表、工程竣工验收报告B 办理建设工程施工许可证从收案受理之日起需（B 15 ）工作日。

B 编制监理实施细则的依据包括已批准的监理规划；在专业工程相关的标准、设计文件和 技术资料以及（C 施工组织设计）。

B 表示房屋内部的结构或构造方式，如屋面（楼、地面）形式、分层情况、材料、做法、 高度、A A A A C < 5m ）的基础。

C 6~9度地区）的地区，建筑物应考虑设置 防震缝。

A 按生产状况不同，工业建筑可以分为（）。

A A A 按使用的材料不同基础可分为（ 按同一的生产条件或---检验体，称为（ 按照《建筑安装工程费用项目组成》c 、 A 热加工间 B 冷加工间 C 洁净车间扩展基础 D 、无筋扩展基础）。

D 检验批）。

图集和规范上一些钢筋、结构术语的解释，一些图集疑问的解答Author:建筑质检员2011-12-18 16:31 Sunday 224 0发表评论1、何谓架立筋？答：架立筋是指梁内起架立作用的钢筋，从字面上理解即可。

架立筋主要功能是当梁上部纵筋的根数少于箍筋上部的转角数目时使箍筋的角部有支承。

所以架立筋就是将箍筋架立起来的纵向构造钢筋。

现行《混凝土结构设计规范》GB50010-2002规定：梁内架立钢筋的直径，当梁的跨度小于4m时，不宜小于8mm；当梁的跨度为4-6m时，不宜小于10mm；当梁的跨度大于6m时，不宜小于12mm。

平法制图规则规定：架立筋注写在括号内，以示与受力筋的区别。

2、平法图集的最后一页“标准构造详图变更表”何用？最后一页只是举了一个例子，并无规范作用。

这是给设计院用的。

平法的宗旨是不限制注册结构师行使自己的权利，所以，对G101中不适合具体工程的规定与构造，结构师都可以进行变更。

需要明确的是经变更后的内容，其知识产权归变更者，因此变更者应当负起全部责任（包括其风险）。

3、何谓通长筋？答：通长筋源于抗震构造要求，这里“通长”的含义是保证梁各个部位的这部分钢筋都能发挥其受拉承载力，以抵抗框架梁在地震作用过程中反弯点位置发生变化的可能。

现行〈〈混凝土结构设计规范〉〉GB 50010-2002规定：沿梁全长顶面和底面至少应各配置两根通长的纵向钢筋，对一、二级抗震等级，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4；对三、四级抗震等级，钢筋直径不应小于12mm。

当抗震框架梁采用双肢箍时，跨中肯定只有通长筋而无架立筋；只有采用多于两肢箍时，才可能有架立筋。

通长筋需要按受拉搭接长度接长，而架立筋仅交错150，是“构造交错”，不起连接作用。

通长筋是“抗震”设防需要，架立筋是“一般”构造需要。

4、如何正确理解《钢筋机械连接通用技术规程JGJ107－2003》第4.0.3条所说“Ⅰ级接头可不受限制”的规定？答：《钢筋机械连接通用技术规程JGJ107－2003》中将接头分为Ⅰ、Ⅱ、Ⅲ级，并对接头的应用做了规定：接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，对Ⅰ、Ⅱ、Ⅲ级接头，接头面积百分率分别为不受限制、不大于50%、不大于25%。

见下表：
第二十一页，共146页。
第二十二页，共146页。
钢筋计算的基础知识
2. 11G101图集中关于锚固值的确定不像老图集那样可以
直接查询，而是需要通过条件计算而得，相关规定如下 表：
第二十三页，共146页。
钢筋计算的基础知识
锚固长度La=受拉钢筋锚固修正系数ζa *基本锚固长度
Lab
抗震锚固长度Lae=抗震锚固长度修正系数ζaE *受拉钢筋 锚固修正系数ζa *Lab 11G101系列图集规定La在任何情况下应不小于200mm
相对独立性是指在平法结构施工图中，构件自成体系，无其他 构件设计内容。
第十页，共146页。
如何学好平法
2.要点记忆 平法学习过程中，有些基本的要点知识是需要记忆的：如 LabE（受拉钢筋抗震基本锚固长度）；Lab（受拉钢筋非 抗震基本锚固长度）；ζa（受拉钢筋锚固长度修正系数 ）；混凝土保护层最小厚度；钢筋弯钩增加值等。同时要 明白一些基本表达式的意思，如：m146页。
钢筋计算的基础知识
钢筋计算的过程是：从结构平面图的钢筋标注出发，根 据结构的特点和钢筋所在的部位，计算每根钢筋的长度 和根数，最后得到钢筋的重量。
钢筋计算用于填写清单，还会用在钢筋下料的计算，就是根据
平法施工图计算出每根钢筋的形状和细部尺寸，还要考虑钢 筋制作时的“弯曲伸长率”，这是钢筋工或者是钢筋下 料人员所需要的。
1、当受拉钢筋直径＞25mm及受压钢筋直径＞28mm时 ，不宜采用绑扎搭接。 2、当轴心受拉及小偏心受拉构件中纵向受力钢筋不应 采用绑扎搭接。 3、纵向受力钢筋连接位置宜避开梁端、柱端箍筋加密区 。如必须在次连接时，应采用机械连接或焊接。
第二十六页，共146页。
梁构件平法识图与钢筋计算
