梁钢筋(集中标注)识图

  • 格式：ppt
  • 大小：15.86 MB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

梁柱板钢筋平法标注图解(免费)

梁柱板钢筋平法标注图解(免费)

暗柱与墙身 相平
• 外侧钢筋不连续通过
–外侧钢筋＝墙长- 2*保护层 +0.65*2Lae –内侧钢筋＝墙长- 2*保护层+弯折
• 根数：层高-2*50/间距+1（暗梁、 连梁墙身水平筋照设）
墙身水平钢筋（墙端为端柱）
• 长度：
–墙端为端柱时：
• 外侧钢筋连续通过
–外侧钢筋＝墙长- 2*保护层 –内侧钢筋＝墙净长+锚固长度 （弯锚、直锚）
暗（端）柱钢筋：
• 纵筋 –基础层，需要输入插筋（格式同墙向竖向钢筋） –中间层＝层高+伸入上层的长度 –顶层＝净高+锚固
• 如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
• 箍筋：自由组合
暗梁
• 暗梁随墙走，故其钢筋计算很简 单 –纵筋＝暗梁净长+锚固 –箍筋
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）： 层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
架立筋：净跨长- L(净跨)/3【左边支座】- L(净跨)/3【右边支座】+搭接*2
悬臂梁钢筋计算 下图钢筋形式：全跨长-砼保护层-右支座+下弯长度+锚固长度
下弯长度：梁高-2*砼保护层+次梁宽-砼保护层+50+斜 长+锚固值

梁配筋识图 (2)

梁配筋识图 (2)
等级由HPB235提高到HRB335
图 2-2-10以框架梁第二行集中标注 图 2-2-11框架梁集中标注的四肢箍筋
（三）抗震梁同时有四肢或两肢箍筋的标注法
图 2-2-12框架梁同时有四肢或两肢箍筋的标注 在一根抗震梁中，同时配置双肢和4 肢：在加密区配置4肢；在非加密区 配置双肢。这种情况在园林景观中
小提示：梁的集中标注中的第二 行，按规则是写箍筋。但是，也 有的设计图，把通长筋（也叫贯
通筋）写在了第二行。
当梁属于抗震梁时，箍筋的布置 才有加密区和非加密区之分。
（一）抗震梁的两肢箍筋标注法
（二）抗震梁的四肢箍筋标注法
小提示：当梁的宽度≥350时，采
用4肢箍筋。 当梁的荷载较大时，应梁中纵向钢 筋多的要求，有时是配置4肢箍。 如图2-2-11，由于梁的荷载较大， 靠支座处梁的斜抗拉裂的力量，是 由箍筋能与工作，所以，箍筋强度
构造详图
图 1-3-3 三、四级抗震等级楼层框架 梁KL
图 1-3-4 三级抗震等级框架梁KL箍筋 配置
第二讲 梁的集中标注
第一节 梁的构件代号与梁的集中标注形式
一、 梁的构件代号
小提二示：、如梁果的贴集近中梁标的注地 方，没有不同于梁的集中 标注的内容时，全梁都要 执行集中标注的内容。
注释
图 2-1-1 梁的集中标注
图 2-2-17梁的集中标注第二行规则示例 注法
图 2-2-18双跨通长筋轴测投影示意图
提示：在梁的集中标注中，第二行的规则 示例注法，是把通长筋的数量、钢筋强度
等级及直径，写在箍筋行的后面。
三、梁的集中标注中第三行的习惯注法
图 2-3-1框架梁集中标注第三行习惯注
法
“+”前的上部“通长筋”，位

梁柱板03G101钢筋平法标注图解

梁柱板03G101钢筋平法标注图解

中间层纵筋：
层高-非连接 区长度 +上层非连接区长度+搭接长 度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长度+非搭 接区长度+伸入下层的锚固长度
箍筋（根数）： 【L(净跨)-50*2】/箍 筋间距 + 1
搭接：钢筋长度不够需要接长所发生的驳接，有绑
扎搭接、焊接、机械连接。
•梁 •柱 •板 •剪力墙 •楼梯 •基础
+ 框架梁 + 屋面框架梁 + 非框架梁 + 悬挑梁
关于平法的识图及配筋构造
2400
150 6 22 4/2
（梁净长）1/3 （梁净长）1/4
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
KL4(3A)
B
C
上部贯通筋 2 22
6900 7 20 3/4
距为100非加密区为200，肢数为2； + 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； + （4 Φ 12）表示4根一级、直径是12的架立筋； + （-0.100）表示梁顶标高；

梁、柱、板钢筋平法标注图解

梁、柱、板钢筋平法标注图解

板钢筋计算
底部受力筋：
标注长度+2*弯钩长度 （一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋： 标注长度+左弯折长
度+右弯折长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
距为100非加密区为200，肢数为2； 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四
根一级、直径是10的腰筋； （4 Φ 12）表示4根一级、直径是12的架立筋； （-0.100）表示梁顶标高；
原位标注：
2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上 2根直径是22的。

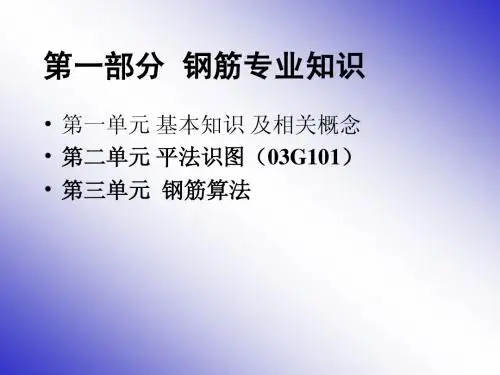

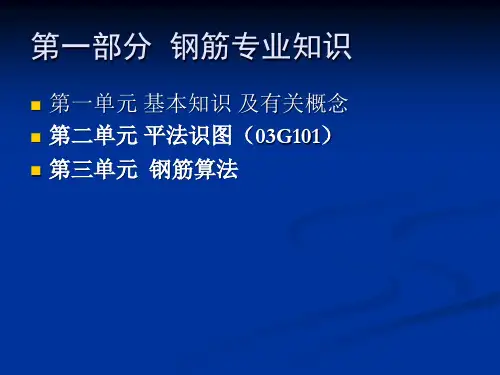

第一部分 钢筋专业知识
第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：

梁,柱,板,钢筋平法标注图解

梁,柱,板,钢筋平法标注图解

3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
• 单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
墙身竖向钢筋
• 长度 –基础层，需要增加插筋。 –中间层＝层高+伸入上层的搭接 –顶层＝净高+锚固
• 根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
• 长度＝墙厚-2*保护层+弯钩
• 根数＝墙净面积/拉筋的布置面积 –注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
连梁
• 纵筋 –顶层连梁，长度＝洞口宽+左右两边锚固 –中间层连梁，长度＝洞口宽+左右两边锚固
• 箍筋 –顶层连梁，纵筋长度范围内均布置箍筋 –中间层连梁，洞口范围内布置箍筋。 –
KL4(3A)

梁柱板钢筋平法标注识图详解

梁柱板钢筋平法标注识图详解

锚固：为了使钢筋不被拔出就必须有一定旳埋入
长度使得钢筋能经过粘结应力把拉拔传递给砼，此埋
入长度即为锚固。最小锚固长度：La;抗震锚固 长度:Lae
弯钩：为了确保可靠粘结与锚固光圆钢末端做成旳
弯钩，有90、135、 180 度。
弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，所以弯曲钢筋旳量度尺寸不小于下 料尺寸，两者之间旳差值 叫弯曲调整值。
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座旳右半边-右边支座左半边+左边锚固+右边锚固 吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
距为100非加密区为200，肢数为2； 2Φ25表达2根二级、直径是25旳通长筋；*4Φ10表达四 根
一级、直径是10旳腰筋； （4 Φ 12）表达4根一级、直径是12旳架立筋； （-0.100）表达梁顶标高；
原位标注：
2Φ25+2Φ22表达该处钢筋总信息为2根直径是25旳加上2 根直径是22旳。
（弯锚、直锚）
外侧钢筋不连续经过
外侧钢筋：墙长- 2*保护层 +0.65*2Lae
内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
不论墙身转角为直角、丁直角、十字角甚 至斜交角，墙身水平钢筋旳长度计算只区 别墙端为端柱还是暗柱，总旳来说就是墙 身端为暗柱时，水平钢筋算墙长；墙端为 端柱时，水平钢筋算净长+锚固。

梁柱板钢筋平法标注图解及定额解释

梁柱板钢筋平法标注图解及定额解释


锚固：为了使钢筋不被拔出就必须有一定的埋入
长度使得钢筋能通过粘结应力把拉拔传递给砼，此埋 入长度即为锚固。最小锚固长度：La;抗震锚固
长度:Lae

弯钩：为了保证可靠粘结与锚固光圆钢末端做成的
弯钩，有90、135、 180 度。

弯曲调整值：钢筋弯曲时外侧伸长，内侧缩短，轴
线长度不变。因弯曲处形成圆弧而量尺寸又是延直线 外，量外包尺寸，因此弯曲钢筋的量度尺寸大于下料 尺寸，两者之间的差值 叫弯曲调整值。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2：
箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固

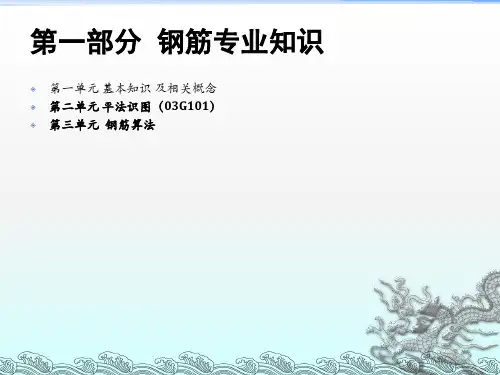

第一部分 钢筋专业知识

第一单元 基本知识 及相关概念 第二单元 平法识图（03G101） 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
板的分类

单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱
端柱
暗梁
连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的

梁柱板钢筋平法标注图解

梁柱板钢筋平法标注图解

中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）：
层高-梁高－非连接 区长度+锚固长度
锚固长度：梁高－砼保护 层＋12d
顶层柱纵筋（角柱、边柱）：
层高-梁高-上层非连 接区长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱

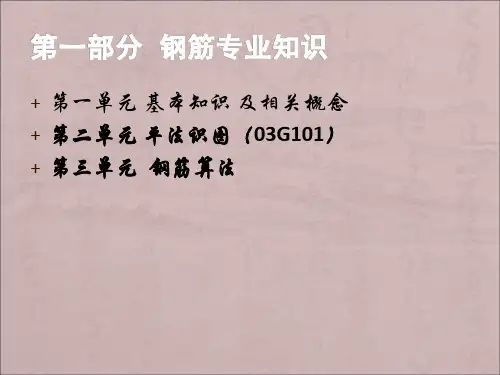

第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
端柱 暗柱 暗梁 连梁
根数 纵筋 箍筋
顶层 中间层
墙端为端柱 墙端为暗柱
基础层 中间层
顶层
箍筋 纵筋
外侧钢筋连续通过 外侧钢筋不连续通过 外侧钢筋连续通过 外侧钢筋不连续通过
墙身水平钢筋(墙端为暗柱)：暗柱相与平墙身

梁钢筋的构造与识图

梁钢筋的构造与识图

按在结构中的作用
受拉（压）钢筋 箍筋 架立筋 吊筋
其他（构造腰筋、抗扭腰筋等）
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
箍筋
2002m00mmm
非加密区箍筋： Φ6@200mm
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
一
钢筋的构造与识图
一 任务驱动
任务1：了解钢筋的主要分类及性能指标； 任务2：看懂梁的配筋图；
1.钢筋分类
钢筋分类
按外形分
按力学性 能分
按生产工 艺分
按在结构 中的作用
分
按外形分 光圆钢筋 变形钢筋
按力学性能分
Ⅰ级钢筋 Ⅱ级钢筋 Ⅲ级钢筋 Ⅳ级钢筋
按生产工艺分
热轧钢筋 冷拉钢筋 热处理钢筋 冷轧带肋钢筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
2.梁的钢筋图表示方法 （1）断面详图法 （2）平面整体法
集中标注
原位标注
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
2002m00mmm
非加密区箍筋： Φ6@200mm
返回
上部通长纵筋 2 16
上部通长纵筋 2 16
上部非通长纵筋 2 16
上部纵筋 4 16 （2 16通长筋+
2 16非通长筋）下部纵筋一般 般通长
练习：详细叙述二层梁配筋图中的KL20的 截面尺寸、箍筋、顶部纵向钢筋、底部纵 向钢筋的配置情况。
一

钢筋平法标注图解

钢筋平法标注图解

墙身竖向钢筋
长度 基础层，需要增加插筋。 中间层＝层高+伸入上层的搭接 顶层＝净高+锚固
根数＝墙净长-2*50 /间距+1（墙身竖向钢 筋从暗柱、端柱边50mm开始布置）
墙身拉筋
长度＝墙厚-2*保护层+弯钩
根数＝墙净面积/拉筋的布置面积 注：墙净积是指要扣除暗（端）柱、暗 （连）梁；拉筋的面筋面积是指其水平 方向间距*竖向间距。
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
板的分类
单块板
•连续板
异形板
板内钢筋说明
剪力墙涉及相关概念
暗柱 暗梁
端柱 连梁
剪力墙钢筋类型
竖向钢筋：剪力墙身竖直方向设置的用于抗弯的钢筋
。
水平钢筋：剪力墙身水平方向设置的用于抗剪的钢筋。
洞口加筋
A型（一跑楼梯）
楼梯
B型（有低端平板一跑楼梯）
暗（端）柱钢筋：
纵筋 基础层，需要输入插筋（格式同墙向竖向钢筋 ） 中间层＝层高+伸入上层的长度 顶层＝净高+锚固
如果是端柱，顶层锚固要区分边、中、角柱， 要区分外侧钢筋和内侧钢筋。因为端柱可以看 作是框架柱，所以其锚固也同框架柱相同。
箍筋：自由组合
暗梁
暗梁随墙走，故其钢筋计算很简 单 纵筋＝暗梁净长+锚固 箍筋
4 20 150 450
5 22 325 325
KZ1 650*600 4 22 φ 10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
3 3.6 8.670
2 4.2 4.470
C

梁柱板钢筋平法标注图解图集

梁柱板钢筋平法标注图解图集
（弯锚、直锚）
• 外侧钢筋不连续通过
–外侧钢筋：墙长- 2*保护层 +0.65*2Lae
–内侧钢筋：墙净长+锚固长度 （弯锚、直锚）
• 根数＝层高-2*50 /间距+1 （暗梁、连梁内水平筋照 设）
墙身水平筋计算总结：
• 无论墙身转角为直角、丁直角、十字角 甚至斜交角，墙身水平钢筋的长度计算 只区分墙端为端柱还是暗柱，总的来说 就是墙身端为暗柱时，水平钢筋算墙长； 墙端为端柱时，水平钢筋算净长+锚固。
梁柱板钢筋平法标注图解图集
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。
1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 （Ⅰ、 Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。表示符号：
1.1.2 冷拉钢筋（预应力钢筋）表示符号：
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算
底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
水平钢筋
长度
墙身钢筋
根数
竖向钢筋
长度
墙柱 墙柱
距为100非加密区为200，肢数为2； • 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四 根
一级、直径是10的腰筋； • （4 Φ 12）表示4根一级、直径是12的架立筋； • （-0.100）表示梁顶标高；
原位标注：
• 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上2 根直径是22的。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
20
集中标中第二行的习惯标注法
在梁的集中标中第二行，按规则写箍筋。也有的设计图纸，把通 长筋（也叫贯彻筋）写在了第二行。
当梁属于抗震梁时，箍筋的布置才有加密区和非加密区之分。
Φ6 @100/200(2) @ 箍筋间距符号 / 加密区间距和非加密区
间距的分开符 ( ) 箍筋的肢数
21
集中标中第二行的习惯标注法
第四行包含两个内容：一个是构造钢筋（G） 另一个是抗扭钢筋（N）
28
集中标中第五行的习惯标注法（选注项）
梁的项面结构标高：集中标注中的最下边的一行，此项为选注 值，是相对于同层楼板顶面结构标高差值（以M为单位，小数 点保留3位），写在括号中。没有标高差不注。
29
10
11
也有的图纸，把第二行中的通长筋，写在第三行
12
李P185 6-1-9\10
13
梁构件编号实例
楼层框架梁1，3跨，端部无外伸
14
梁构件编号实例
楼层框架梁2，2跨，一端有外伸
15
梁构件编号实例
屋面框架梁1，4跨，端部无外伸
16
梁构件编号实例
楼层框架梁3，3跨，两端有外伸
17
梁箍筋
抗震梁的四肢箍筋标注法
当梁的宽度≥350mm时，采用4肢箍筋。 当梁的荷载较大时，应梁中纵向钢筋多的要求，有时要
配置4肢箍筋（两个）箍筋 靠支座处梁的斜抗拉裂的力量，是由箍筋参与工作，所
以，箍筋强度等级，由HPB235级提高到HRB335级
22
集中标中第二行的习惯标注法
抗震梁同时有四肢和两脚箍筋标注法 在加密区配置4肢，非加密区配置双肢
7
8
梁的平面注写包括：集中标注与原位标注
返回
集中标注表达梁的通用数值
原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原
位标注，施工时，原位标注取值优先。
9
返回
集中标注包括 1、梁编号、梁截面尺寸 2、箍筋、通长筋或架立筋配置 3、梁侧面纵向构造钢筋或受扭钢筋配置 4、梁顶面标高
框架的构件要素及次梁
2 框架梁：以框架为支点的梁 次梁：以框架梁为支点的梁
梁钢筋骨架
3
一、梁钢筋平法识图
4
传统制图表达方法
5
梁的平面注写方式：就是在梁平面布置图上，分别在不同编号的梁中各选一 根梁，在其上注写截面尺寸及配筋具体数值的方式来表达梁平面施工图
6
李P185 6-1-7
23
集中标中第二行的习惯标注法
抗震梁中在箍筋加密区标注箍筋数量的方法
图中12，在梁的两端（箍筋加密区，各配置12个箍筋，剩下的梁 中间部分（非加密区），按间200mm布置。
24
集中标中第二行的习惯标注法
梁的集中标注中第二行的规则示例注法
25
集中标中第三行的习惯标注法
26
27
集中标中第四行的习惯标注法
Ф 8@100/200(2):100为加密区间距，200为非加密区间距
18
集中标中第二行的习惯标注法
集中标的第一行中的“0”，代表地下室层，“0”属于设计院 的自己的习惯标或该设计院内部规定，遇到高层建筑有多层 地下室时，首先看它的图纸上的图名，进一步判断数字代号 的意义。
第一行中的“2，3”，表示第二层和第三层的顶梁是一样的。
