建筑钢筋符号大全+ 梁的表示方法

一级钢筋（HPB235/HPB300两种）普通是光面钢筋二级钢筋（HRB335）是螺纹钢筋、三级钢筋（HRB400）也是螺纹钢筋，、四级钢筋（HRB500）有月牙肋和螺纹等可以自己打：HPB235钢筋符号:在word中先输入E000,然后按住ALT键，同时按下X键；HrB335钢筋符号:在word 中先输入E001,然后按住ALT键，同时按下X键；HRB400钢筋符号:在word中先输入E002,然后按住ALT键，同时按下X键φk：刻痕钢丝；φb：冷拔低碳钢丝；φc：碳素钢丝；φR：冷轧带肋钢筋；φl：冷拉钢筋（一级）；Φl：冷拉钢筋（二级）；φZ：（这个没见过，不知）φs：钢铰线；φJ：钢铰线（旧规范？）；φk：刻痕钢丝；φb：冷拔低碳钢丝；φc：碳素钢丝；φR：冷轧带肋钢筋；φl：冷拉钢筋（一级）；Φl：冷拉钢筋（二级）；φZ：（这个没见过，不知）φs：钢铰线；φJ：钢铰线（旧规范？）；另外，还有一些，如（仅列上标）：P：消除应力钢丝（光面）；H：消除应力钢丝（螺旋肋）；I：消除应力钢丝（刻痕）；HT：热处理钢筋；这种板钢筋,怎么表示ΦR7@180：ΦR7@180直接输入L7@180即可。

这是三级钢,软件用C表示.ΦR7@180这是冷拉带肋钢筋的表示,广联达钢筋算量里有专门的对应符号是L.R是表示冷轧带肋钢筋N表示冷轧扭钢筋。

φn7表示冷轧扭钢筋。

φR表示冷轧带肋钢筋软件中用L表示冷轧带肋钢筋钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

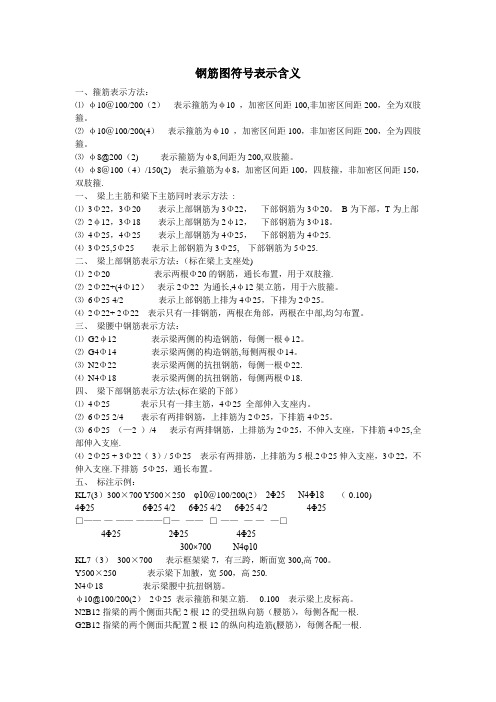

钢筋图符号表示含义一、箍筋表示方法：⑴φ10＠100/200（2）表示箍筋为φ10 ，加密区间距100,非加密区间距200，全为双肢箍。

⑵φ10＠100/200(4）表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200（2) 表示箍筋为φ8,间距为200,双肢箍。

⑷φ8＠100（4）/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时表示方法:⑴3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

B为下部，T为上部⑵2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25.⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋表示方法：（标在梁上支座处)⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍.⑵2Φ22+(4Φ12）表示2Φ22 为通长,4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部,均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22.⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18.四、梁下部钢筋表示方法:(标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （—2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25,全部伸入支座.⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋5Φ25，通长布置。

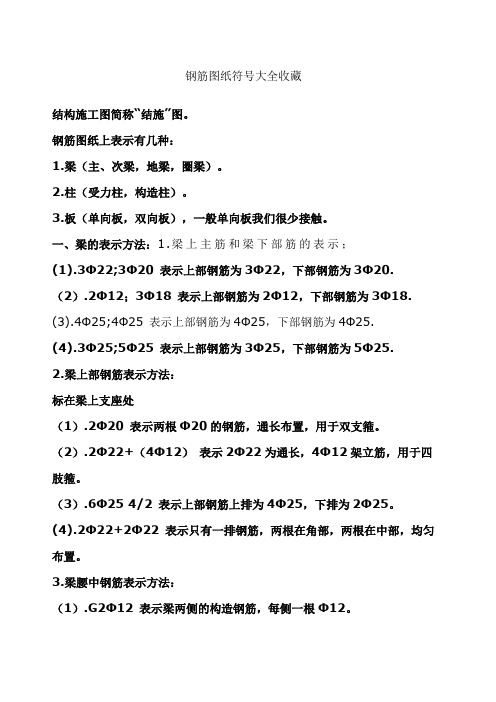

钢筋图纸符号大全收藏结构施工图简称“结施”图。

钢筋图纸上表示有几种：1.梁（主、次梁，地梁，圈梁）。

2.柱（受力柱，构造柱）。

3.板（单向板，双向板），一般单向板我们很少接触。

一、梁的表示方法：1.梁上主筋和梁下部筋的表示；(1).3Ф22;3Ф20 表示上部钢筋为3Ф22，下部钢筋为3Ф20.（2）.2Ф12；3Ф18 表示上部钢筋为2Ф12，下部钢筋为3Ф18.(3).4Ф25;4Ф25 表示上部钢筋为4Ф25，下部钢筋为4Ф25.(4).3Ф25;5Ф25 表示上部钢筋为3Ф25，下部钢筋为5Ф25.2.梁上部钢筋表示方法：标在梁上支座处（1）.2Ф20 表示两根Ф20的钢筋，通长布置，用于双支箍。

（2）.2Ф22+（4Ф12）表示2Ф22为通长，4Ф12架立筋，用于四肢箍。

（3）.6Ф25 4/2 表示上部钢筋上排为4Ф25，下排为2Ф25。

(4).2Ф22+2Ф22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3.梁腰中钢筋表示方法：（1）.G2Ф12 表示梁两侧的构造钢筋，每侧一根Ф12。

（2）.G4Ф14 表示梁两侧的构造钢筋，每侧两根Ф14。

（3）.N2Ф22 表示梁两侧的抗扭钢筋，每侧一根Ф22。

（4）.N4Ф18 表示梁两侧的抗扭钢筋，每侧两根Ф18。

4.梁下部钢筋表示方法标在梁的下部（1）.4Ф25 表示只有一排主筋（即受力筋），4Ф25全部伸入支座内。

（2）.6Ф25 2/4 表示有两排钢筋，上排为2Ф25，下排为4Ф25，全部伸入支座。

（3）.6Ф25（-2）/4 表示有两排钢筋，上排为2Ф25，不伸入支座，下排为4Ф25，全部伸入支座。

（4）.2Ф25+3Ф22（-3）/5Ф25 表示有两排钢筋，上排为5根，2Ф25，伸入支座，3Ф22，不伸入支座，下排为5Ф25，通长布置，全部伸入支座。

二、箍筋的表示方法：1.Ф10@100/200（2）表示箍筋为Ф10，加密区间为100，非加密区间为200，全为双支箍。

建筑结构钢筋图纸符号，值得珍藏！结构施工图简称“结施”图。

钢筋图纸上表示有几种：1、梁（主、次梁，地梁，圈梁）。

2、柱（受力柱，构造柱）。

3、板（单向板，双向板），一般单向板我们很少接触。

一、梁的表示方法：1.梁上主筋和梁下部筋的表示（1）3Ф22；3Ф20 表示上部钢筋为3Ф22，下部钢筋为3Ф20（2）2Ф12；3Ф18 表示上部钢筋为2Ф12，下部钢筋为3Ф18（3）4Ф25；4Ф25 表示上部钢筋为4Ф25，下部钢筋为4Ф25（4）3Ф25；5Ф25 表示上部钢筋为3Ф25，下部钢筋为5Ф252.梁上部钢筋表示方法：标在梁上支座处（1）2Ф20 表示两根Ф20的钢筋，通长布置，用于双支箍。

（2）2Ф22+（4Ф12）表示2Ф22为通长，4Ф12架立筋，用于四肢箍。

（3）6Ф25 4/2 表示上部钢筋上排为4Ф25，下排为2Ф25。

（4）2Ф22+2Ф22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3.梁腰中钢筋表示方法：（1）G2Ф12 表示梁两侧的构造钢筋，每侧一根Ф12。

（2）G4Ф14 表示梁两侧的构造钢筋，每侧两根Ф14。

（3）N2Ф22 表示梁两侧的抗扭钢筋，每侧一根Ф22。

（4）N4Ф18 表示梁两侧的抗扭钢筋，每侧两根Ф18。

4.梁下部钢筋表示方法标在梁的下部（1）4Ф25 表示只有一排主筋（即受力筋），4Ф25全部伸入支座内。

（2）6Ф25 2/4 表示有两排钢筋，上排为2Ф25，下排为4Ф25，全部伸入支座。

（3）6Ф25（-2）/4 表示有两排钢筋，上排为2Ф25，不伸入支座，下排为4Ф25，全部伸入支座。

（4）2Ф25+3Ф22（-3）/5Ф25 表示有两排钢筋，上排为5根，2Ф25，伸入支座，3Ф22，不伸入支座，下排为5Ф25，通长布置，全部伸入支座。

二、箍筋的表示方法：1、Ф10@100/200（2）表示箍筋为Ф10，加密区间为100，非加密区间为200，全为双支箍。

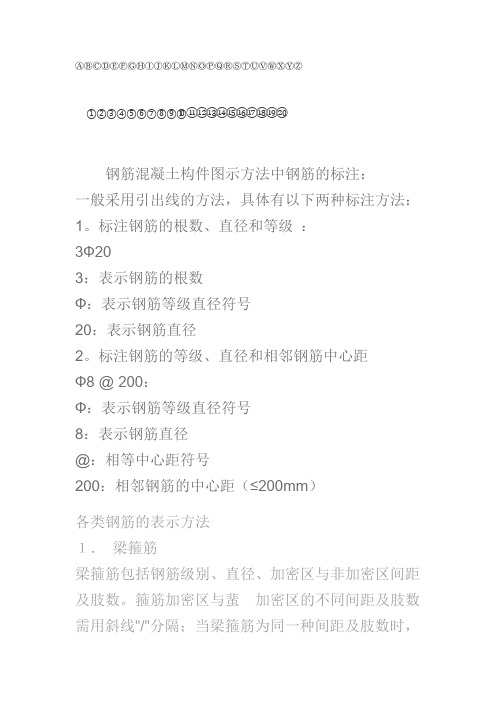

ⒶⒷⒸⒹⒺⒻⒼⒽⒾⒿⓀⓁⓂⓃⓄⓅⓆⓇⓈⓉⓊⓋⓌⓍⓎⓏ①②③④⑤⑥⑦⑧⑨⑩⑪⑫⑬⑭⑮⑯⑰⑱⑲⑳钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

钢筋符号大全热扎钢筋的等级和直径符号热扎钢筋分为不同等级和直径，每个等级和直径都有相应的符号。

其中，HPB235代表光圆钢筋，HRB335和HRB400分别代表月牙肋钢筋，RRB400代表带肋钢筋。

这些钢筋的强度等级和外形都不同。

钢筋的标注方法在图样中，一般采用引出线的方式进行标注。

有两种常用的标注方法：一种是标注钢筋的根数、直径和等级，另一种是标注钢筋的等级、直径和相邻级。

例如，3Ф20表示3根直径为20的钢筋，而8-200表示钢筋直径为8，相邻钢筋的中心距不超过200mm。

钢筋的种类和用途钢筋分为合金钢和低碳钢两种。

常用的钢种包括预应力钢筋和非预应力钢筋，如Q235、20MnSi、25MnSi和40Si2MnV 等。

钢筋的公称直径符号为Ф，常用于表示钢筋等级和直径。

不同的符号主要用于不同的用途。

常用构件的代号在建筑设计中，常用的构件有很多种，例如板、梁、柱等。

每个构件都有相应的代号，如B代表板，DL代表基础，QL代表设备基础，GL代表桩，LL代表柱间支撑，JL代表垂直支撑等。

这些代号可以方便地在图纸上进行标注和识别。

箍筋的表示方法箍筋是钢筋的一种，一般用于加固混凝土构件。

箍筋的表示方法有三种，分别为双肢箍、四肢箍和间距标注。

例如，φ/200(2)表示双肢箍，箍筋直径为φ10，加密区间距为100，非加密区间距为200.而φ8200(2)则表示双肢箍，箍筋直径为φ8，间距为200.在钢筋混凝土结构设计中，钢筋的表示方法非常重要。

下面介绍一些常用的表示方法：一、XXX主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20.⑵2φ12，3Φ18表示上部钢筋为2φ12，下部钢筋为3Φ18.⑶4Φ25，4Φ25表示上部钢筋为4Φ25，下部钢筋为4Φ25.⑷3Φ25，5Φ25表示上部钢筋为3Φ25，下部钢筋为5Φ25.二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

钢筋配筋符号怎样看配筋图2∮14.2∮14 @8—100/200（2）LL 250*400 这些符号是什么意思？麻烦说详细点，LL250*400 是表示连续梁250宽400高（2）是表示梁式两跨的上下各两根直径14螺纹钢：箍筋圆8.加密区间距10公分，非加密区间距20公分（两肢箍）LL250剩400——这标注是指连系梁的横切面积宽200高400 L:梁KL：框架梁LL：连梁WKL：屋面框架梁基础DL 地梁基础DQL 地圈梁主体QL 圈梁主体L 梁、连梁主体KZL 框架梁主体 WQL 屋圈梁一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

如何看钢筋图纸常用构件代号（部分）热扎钢筋等级和直径符号钢筋的标注梁上主筋和梁下主筋同时表示方法 ：二、 梁上部钢筋表示方法： （标在梁上支座处）⑴ 2Φ20 表示两根 Φ20 的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示 2Φ22 为通长， 4φ 12 架立筋，用于六肢箍 ⑶ 6Φ25 4/2 表示上部钢筋上排为 4Φ 25，下排为 2Φ25。

⑷ 2Φ22+ 2Φ 22 表示只有一排钢筋，两根在角部，两根在中部，均匀 布置。

梁腰中钢筋表示方法：⑴ G2φ 12 表示梁两侧的构造钢筋，每侧一根 φ 12。

⑵ G4Φ 14 表示梁两侧的构造钢筋，每侧两根 Φ14 ⑶ N2Φ 22 表示梁两侧的抗扭钢筋，每侧一根 Φ22 ⑷ N4Φ 18 表示梁两侧的抗扭钢筋，每侧两根 Φ18四、 梁下部钢筋表示方法： （标在梁的下部）⑴ 4Φ 25 表示只有一排主筋， 4Φ 25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ 25。

⑶ 6Φ25 （ -2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座， 下排筋 4Φ 25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为 5 根。

2Φ25 伸入支座， 3Φ22，不伸入支座。

下排筋 5Φ25，通长布置。

一、箍筋表示方法：⑴ φ 10@100/200（2） 表示箍筋为 φ 10 ，加密区间距 100 ，非加密区间距200，全 为双肢箍。

⑵ φ 10@100/200（4） 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全 为四肢箍。

⑶ φ 8@200（2） 表示箍筋为 φ8，间距为 200，双肢箍。

⑷ φ 8@100（4）/150（2） 表示箍筋为 φ 8，加密区间距 100，四肢箍，非加密区间距 150 ， 双肢箍。

梁上主筋和梁下主筋同时表示方法⑴ 3Φ223Φ20 表示上部钢筋为 3Φ22, 下部钢筋为 3Φ20⑵2φ12， 3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ18。

建筑钢筋符号
建筑钢筋符号是指在建筑设计图纸中用于表示钢筋的特定图形和符号。

以下是一些常见的建筑钢筋符号：
1. 垂直钢筋符号（|）：用来表示垂直于地面的直立钢筋，一般用于柱子或墙体的钢筋表示。

2. 水平钢筋符号（－）：用来表示平行于地面的水平钢筋，一般用于梁、板等水平构件的钢筋表示。

3. 弯曲钢筋符号（S）：用来表示具有一定弯曲形状的钢筋，一般用于构件连接或转角处的弯折钢筋表示。

4. 纵梁钢筋符号（┃）：用来表示具有多根垂直于地面的平行钢筋组成的梁，一般用于梁的钢筋表示。

5. 普通钢筋符号（×）：用来表示具有多根交叉的钢筋，一般用于板、墙等构件的钢筋表示。

除了上述基本符号外，还有一些特殊的建筑钢筋符号，如箍筋、挡筋、连接板等。

这些符号通常会在建筑设计图纸的图例中进行详细说明和标注，以确保施工人员能够准确理解和执行建筑设计意图。
