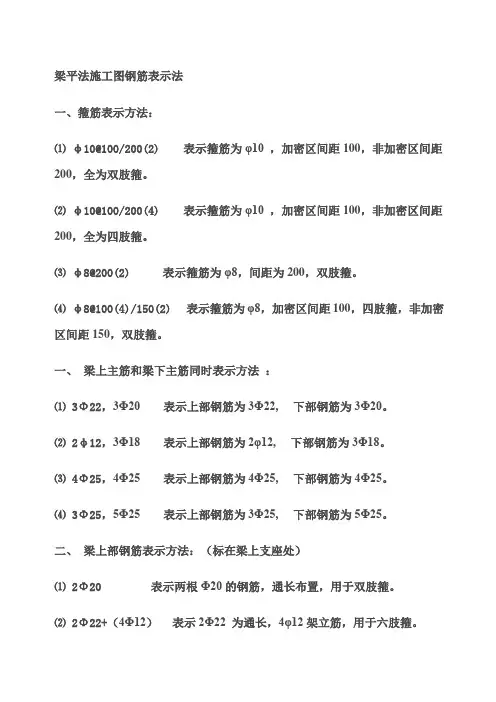

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

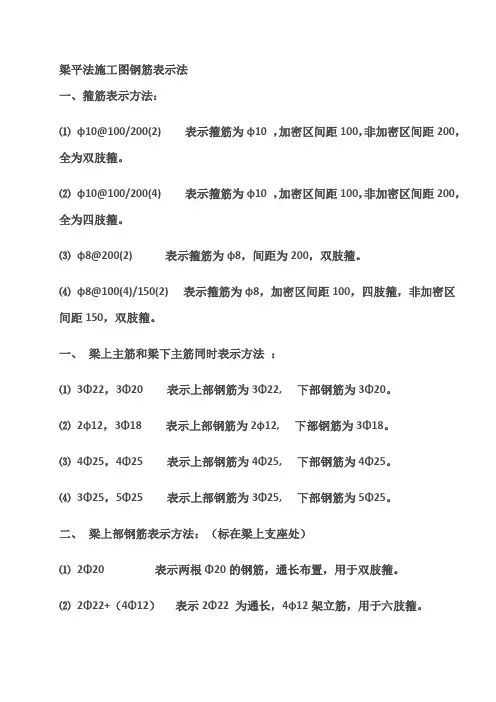

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

梁的钢筋平法

梁的钢筋平法
35
✓ 下部不伸入支座钢筋长度=净跨长-0.1*2*净跨长
36
（3）箍筋计算
长度 = (梁宽-保护层*2)*2+(梁高-保护层*2) *2 +1.9d*2+max(10d,75mm)*2
根数 = ((左加密区长度-50)/加密间距+1) +(非加密区长度/非加密间距-1) +((右加密区长度-50)/加密间距+1）
取Max(LaE ,0.5hc＋5d) 当hc-bhc(直锚长度) ≤ LaE时,必须弯锚，
取Max(LaE ,0.4LaE＋15d， hc-保护层＋15d)
hc为支座宽
33
（2）下部通长钢筋计算
长度=净跨长+左支座锚固+右支座锚 固
✓ 左、右支座锚固同上
34
中间支座下部钢筋长度计算
✓ 中间支座下部筋锚固长度=max(0.5hc+5d,LaE)
14
梁类型 代号 序号
跨数及是否带有悬挑
楼层框架梁 KL ×× （××）、（××A）或（××B）
屋面框架梁 WKL ×× （××）、（××A）或（××B）
框支梁 KZL ×× （××）、（××A）或（××B）
非框架梁 L ×× （××）、（××A）或（××B）
悬挑梁 XL ×× （××）、（××A）或（××B）
8
梁钢筋：
钢筋骨架
上：上通筋 中：侧面钢筋 下：下部钢筋(通长或不通长) 左：左支座钢筋 中：架立钢筋或跨中钢筋 右：右支座钢筋 箍筋 附加钢筋
9
钢筋
箍筋 纵筋 其他钢筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋 吊筋 拉筋
上部通长筋 支座负筋 架立筋 构造钢筋 受扭钢筋

梁平法表示简单经典总结

梁平法表示简单经典总结

梁平法表示简单经典总结一、梁上主筋和梁下主筋同时表示方法 ⑴ 3 ① 223①20 表示上部钢筋为 3 ① 22,下部钢筋为 3 ①20⑵ 20 12, 3①18 表示上部钢筋为 20 12, 下部钢筋为 3①1& ⑶ 4 ① 25, 4①25表示上部钢筋为 4 ① 25, 下部钢筋为 4 ①25。

⑷3 ① 25, 5①25 表示上部钢筋为 3 ① 25,下部钢筋为5 ① 25。

二、 梁上部钢筋表示方法：(标在梁上支座处)⑶ 6 ① 25 4/2 表示上部钢筋上排为4①25,下排为 2①25。

⑷ 2 ① 22+ 2 ① 22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

三、梁腰中钢筋表示方法：⑴ G20 12 表示梁两侧的构造钢筋, 每侧一根 0 12。

⑵ G4O 14 表示梁两侧的构造钢筋, 每侧两根 ① 14。

⑶ N2 ① 22表示梁两侧的抗扭钢筋, 每侧一根 ① 22。

⑷ N4① 18 表示梁两侧的抗扭钢筋, 每侧两根① 18。

四、梁下部钢筋表示方法： (标在梁的下部)⑴ 4①25 表示只有一排主筋, 4①25全部伸入支座内。

表示有两排钢筋，上排筋为 2①25,下排筋4①25。

表示有两排钢筋，上排筋为2①25,不伸入支座，下排筋4①25,5①25表示有两排筋，上排筋为5根。

2①25伸入支座，3①22,一、箍筋表示方法：⑴ 0 10@100/200(2) 全为双肢箍。

⑵ 0 10@100/200(4)全为四肢箍。

⑶ 0 8@200(2) ⑷ 0 8@100(4)/150(2)双肢箍。

(5)L 0 8@100/200表示箍筋为 表示箍筋为010，加密区间距 100,非加密区间距 0 10 ，加密区间距100，非加密区间距0 8，间距为 200，双肢箍。

表示箍筋为 0 8，加密区间距表示箍筋为表示螺旋箍筋100，四肢箍，非加密区间距200， 200，150，2①202 ① 22+ （4 ①表示两根 ①20的钢筋, 表示2①22为通长，4$ 12通长布置，用于双肢箍。

超详细梁钢筋平法识图，领导也能看懂！！！

超详细梁钢筋平法识图，领导也能看懂！！！

超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。

陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。

《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。

梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。

当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。

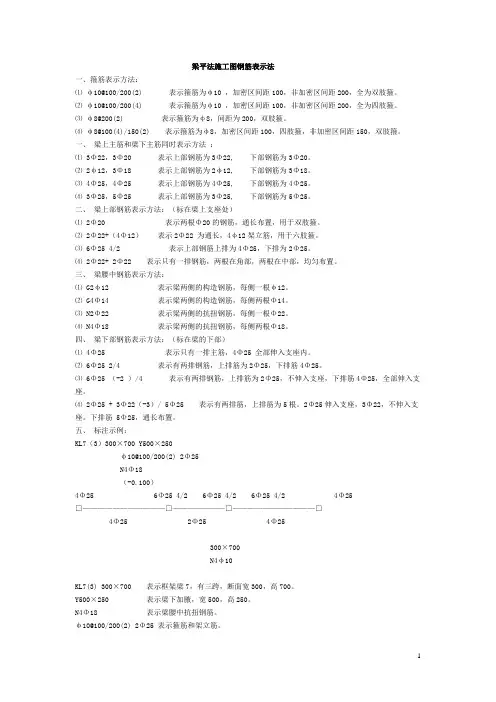

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法

梁平法施工图钢筋表示法一、箍筋表示方法：⑴© 10@100/200(2) 表示箍筋为© 10,加密区间距100,非加密区间距200, 全为双肢箍。

⑵ © 10@100/200(4) 表示箍筋为© 10 ,加密区间距100,非加密区间距200, 全为四肢箍。

⑶ © 8@200(2) 表示箍筋为©8,间距为200,双肢箍。

⑷ © 8@100(4)/150(2) 表示箍筋为©8,加密区间距100,四肢箍,非加密区间距150,双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3 ①22,3①20表示上部钢筋为 3 ① 22,下部钢筋为 3 ①20。

⑵2© 12, 3①18表示上部钢筋为2© 12,下部钢筋为3①1&⑶4 ①25,4①25表示上部钢筋为 4 ① 25,下部钢筋为4 ①25。

⑷3 ①25,5①25表示上部钢筋为 3 ① 25,下部钢筋为 5 ①25。

二、梁上部钢筋表示方法：(标在梁上支座处)⑴2①20 表示两根①20的钢筋，通长布置，用于双肢箍。

⑵2①22+(4①12) 表示2①22为通长，4© 12架立筋，用于六肢箍。

⑶6①25 4/2 表示上部钢筋上排为4①25,下排为2①25。

⑷2①22+ 2①22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2© 12 表示梁两侧的构造钢筋,每侧一根© 12。

表示梁两侧的构造钢筋，每侧两根①14⑵ G40 14⑶N20 22 表示梁两侧的抗扭钢筋，每侧一根①22⑷N4①18 表示梁两侧的抗扭钢筋，每侧两根①1&四、梁下部钢筋表示方法：(标在梁的下部)⑴4①25 表示只有一排主筋，4①25全部伸入支座内。

⑵6①25 2/4 表示有两排钢筋，上排筋为2①25,下排筋4①25。

⑶6①25 (-2 ) /4 表示有两排钢筋，上排筋为2①25,不伸入支座，下排筋4①25,全部伸入支座。

梁柱板钢筋平法标注图详细解析

梁柱板钢筋平法标注图详细解析
距为100非加密区为200，肢数为2； ❖ 2Φ25表示2根二级、直径是25的通长筋；*4Φ10表示四
根一级、直径是10的腰筋； ❖ （4 Φ 12）表示4根一级、直径是12的架立筋； ❖ （-0.100）表示梁顶标高；
原位标注：
❖ 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上 2根直径是22的。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋的计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算 底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算

梁柱板钢筋平法标注图解(课件)

梁柱板钢筋平法标注图解(课件)
第一部分 钢筋专业知识
• 第一单元 基本知识 及相关概念 • 第二单元 平法识图（03G101） • 第三单元 钢筋算法
1.1一般知识
1、钢筋种类:
1.1 按照生产条件的不同分为：热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低 碳钢丝 等。 1.1.1 热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 表示符 号：
顶层柱纵筋（角柱、边柱）： 层高-梁高-非连接区 长度+顶层锚固长度
插筋：
与上层钢筋的搭接长 度+非搭接区长度+伸入 下层的锚固长度
箍筋（根数）：
【L(净跨)-50*2】/箍 筋间距 + 1
板的分类
• 单块板
•连续板
异形板
板钢筋计算
底部受力筋：
标注长度+2*弯轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
中间支座上部负筋： 1、上排：L(净跨)/3+ L(净跨)/3+支座宽 2、下排： L(净跨)/4+ L(净跨)/4+支座宽 【注：L (净跨) 为该支座相邻两跨跨长值大者】
下部纵筋：跨长-左边支座的右半边-右边支座左半边+左边锚固+右边锚固
吊筋：次梁宽+50*2+2*【梁高-2*砼保护层】/SIN 45 +2*20*D
150
C
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
柱钢筋的计算
基础插筋：基础层高+上层
上层非连接区长度+搭接长度+ 锚固长度-砼保护层（35）
中间层纵筋：
层高-非连接 区长度+ 上层非连接区长度+搭接长度
顶层柱纵筋（中柱）： 层高-梁高－非连接 区长度+锚固长度

钢筋混凝土构件平法识图——梁平法

钢筋混凝土构件平法识图——梁平法
钢筋混凝土构件平法识图
梁平法施工图
回顾旧课
钢筋的表示方法： 1、在钢筋 2 φ12 φ 10@100/200（2）
2
梁平法施工图
钢筋混凝土梁采用平法表达 有两种方式：
平面注写方式 截面注写方式
一、平面注写方式
平面注写方式是在梁的分层平面布置图 上，分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值来 表达梁平法施工图
上部通长 纵筋
（1）、上部只有通长受力筋， 没有架立筋，直接写通长筋筋的 根数、级别和直径
例：2 16
（1）、举例：2φ16表示上部2跨通长筋为2 根直径16mm的HRB335钢筋。
平面注写方式--集中标注
架立筋
上部支座非 通长纵筋
架立筋与受力筋 搭接
（2）、架立筋，注写 在括号内
例钢筋
（1）、标注纵向构造钢筋（对称布置），符号G； 例：G4φ 10：表示梁的两个侧面共配置4根
φ 10 的纵向构造钢筋，每侧各配置两根。
（2）、标注受扭钢筋（对称布置），符号N，不再 标注侧向构造纵筋 例：N4 12：表示梁的两个侧面共配置N4 12， 每侧各配置两根。
2、梁截面尺寸
（2）、当为加腋梁时，截面表示为： b×h Yc1×c2，
（其中c1为腋长，c2为腋高）。
2、梁截面尺寸
（3）、当有悬挑梁且根部和端部的高度不 同时，用斜线分隔根部与端部的高度值， 截面表示为：b×h1/h2 ，其中h1为根部 高度，h2为端部高度。
3、梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距：用“/”分 隔 肢数：写在括号内
平面注写包括集中标注和原位标注两部 分内容。
集中标注
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2φ20表示上部3跨通长筋为2根直径20mm的 HRB335钢筋，在角部
（2φ12） 表示上部3跨中间位置架立筋2根直径 12mm的HPB300钢筋
上部通长 纵筋
下部纵筋 钢筋一般通长
④上、下均有通长钢筋，表达为 “上部通长筋；下部通长筋”
例： 2 22；4 20
2φ20；4φ18
2φ20 上部两跨通长筋均为2根直径20mm的 HRB335钢筋
① 上部纵筋标注在梁上部相应位置（两个支
中间上部座未、注跨写中钢）筋，，此如果支座两侧梁上部钢筋相同，
处部上通部长筋 筋可见或只集者在中架一标立侧注筋标的上注
右支座上部
右支座上部未标注，
此处钢筋同柱右侧负
左支座上部筋
2 25+2
2左2 支座上部
左支座上部
②当上部纵筋多于一排时，用斜线“/”将各排 纵筋自上而下分开
1）梁编号
① 梁类型代号 ② 序号:阿拉伯数字1,2,3,4…… ③ 跨数:柱或墙为梁的支座，相邻的两个支座之间
为一跨 ④ 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回
屋面框架梁（ 两端为柱）
WKL
非框架梁 （两端为梁）L
楼面框架梁（ 两端为柱） KL
框架柱不落地
框支梁 柱的力传递到
下方的梁
10
0
0
（3）断面图一般表达三个位置的配筋：两个梁 端截面和一个跨中截面，每个截面表达梁上部纵 筋、下部纵筋、中部纵筋（腰筋或抗扭钢筋）、 箍筋，钢筋使用阿拉伯数字编号，相同的钢筋编 一个号。
左支座截面
跨中截面
右支座截面
10
10
0
0
10
10
0
0
10
10
0
0
水平长度 1400mm
下弯长度 400mm
平面注写包括集中标注和原位标注两部分内容。
集中标注
原位标注
当在梁上集中标注和原位标注 同时存在时，原位标注优先， 施工时应按原位标注数值取用
返回
（1）集中标注
集中标注表达梁的通用数值，包括五项必注值及 一项选注值
1）梁编号 2）梁截面尺寸b×h(宽×高) 3）梁箍筋 4）梁上部通长筋或架立筋 5）梁侧面纵向构造钢筋或受扭钢筋 6）梁顶面标高高差
例：2 20
2φ16表示上部2跨通长筋为2根直径16mm 的HRB335钢筋
架立筋
上部支座非 通长纵筋
架立筋与受力 筋搭接
②仅有架立筋，注写在括 号内
例（2Φ10）
上部通长筋 在角部
上部非通长筋
架立筋 在中间
③ 既有通长筋又有架立筋，表达为 通长筋+（架立筋）
例： 2 25+（2φ12）
2φ20+（ 2φ12）
柱左侧
柱右侧
集中标注
原位标注
梁的类型和编号 ： 楼面框架梁1
上部通长纵筋： 2根直径16mm 的箍II级筋钢：I级钢，直径
6mm的双肢箍，加 密区箍筋间距 100mm，非加密区 箍筋矩间形距截20面0m框m架梁
的尺寸：宽度 b=300mm，高度 h=500mm
集中标注
原位标注
左支座处上部纵筋为 4根直径16m右m的支I座I级处上部纵筋为4 钢（HRB335根）直（径包16mm的II级钢 括2根通长筋）（HRB335）（包括2
箍筋
下部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
① 标注两侧全部构造纵筋（对称布置），符号G 例：G4φ10 ②有抗扭钢筋，标注全部侧面纵筋（对称布置），
符号N，不再标注侧向构造纵筋 例： N4φ12
返回
6）梁顶面标高高差
此项为选注项，当梁顶与一般楼板结构高度齐平 时不标注此项，梁顶高于一般楼面结构高度为正， 梁顶低于一般楼面结构高度为负，梁顶与一般楼 面结构高度的高差注写在括号内
上部非通长纵筋 2 16
上部纵筋 4 16 （2 16通长筋+
2 16非通长筋 ）
上部通长纵筋 2 16
上部非通长纵筋 2 16
上部纵筋 4 16 （2 16通长筋+
2 16非通长筋）
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
4) 梁下部纵筋
①注写在梁下部跨中位置
②当下部纵筋多于一排时，用斜线“/”将各排纵筋 自上而下分开
返回
5）梁侧面纵向构造钢筋或受扭钢 筋
侧向构造钢筋就是腰筋，当梁的有效高度大于 450mm时设置，腰筋布置在梁的截面高度中间区 域，两边对称布置；
受扭钢筋包括纵筋和箍筋，受扭纵筋要求沿梁的 截面四个边均匀布置，因此当存在扭矩时梁的截面 高度中间区域需要布置纵筋，布置抗扭纵筋以后就 不再需要布置侧向构造钢筋。
拉筋
构造纵筋 抗扭钢筋
下部纵筋
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
箍筋
2002m00mmm
非加密区箍筋： Φ6@200mm
上部纵筋
箍筋
侧面构造纵筋
h
截面高度
b
截面宽度
下部纵筋
上部纵筋
弯起钢筋 箍筋
下部纵筋
梁结构图表达方法
断面详图法 平面整体法（11G101-1）
返回
断面详图法
断面详图法表达梁的施工图包括三部分： 1.模板图
2.配筋图 3.钢筋表
返回
1．模板图
模板图主要表明钢筋混凝土构件的外形、预埋铁件、 预留钢筋、预留孔洞的位置等，一般规则矩形断面 的梁不需要绘制模板图，当梁的外形复杂或者预埋 件较多时才画模板图，例如工业厂房的吊车梁（吊 车梁表面需要很多预埋件和钢轨连接）。
φ8 ＠100（4）/200（2）表示加密区为直径8mm 间距100mm的4肢箍筋，非加密区为直径8mm间 距200mm的2肢箍筋，箍筋为II级钢。
③ 非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢 数，用斜线“/” 分开；先写支座端部箍筋，后写跨中 钢箍筋间距及肢数
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
例：6 25 2/4 表示下部两排钢筋， 最下排4 25，其上一排2 25，见图（a）
②当同排纵筋有两种直径时，用加号“+”将两种直 径的纵筋相连，注写时角筋写在前面
框架柱不落地 柱的力传递到 下方的梁
框支柱
框支梁 KZL
框支柱
框支柱
混凝土剪力墙 不落地
框支柱
框支梁 KZL
框支柱
框支柱
混凝土剪力墙 不落地
框支梁 KZL 框支柱
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分） JZL
井字梁 JZL
框架梁 KL
井字梁 JZL
框架梁 KL
井字梁 JZL
L X X (X X)、 (X X A)或(X X B) XL X X (X X)、 (X X A)或(X X B) JZL X X (X X)、 (X X A)或(X X B)
2）梁截面尺寸b×h(宽×高)
一般梁均采用矩形断面，此部分写出 矩形截面的宽度b×矩形截面高度h
加腋框架梁
加腋
加腋
加腋 （梁高度变化 ）
例：6 25 4/2 表示上部第一排4 25，第二 排2 25，见下图（a）
② 当同排纵筋有两种直径时，用加号“+”将两 种直径相连，注写时将角部纵筋写在前面。
例：2 25+ 2 22 表示上部只有一排钢筋，角 部2 25，中间2 22，见图（b）
③ 当梁中间支座两边的上部纵筋不同时，须在支 座两边分别标注
返回
1）梁尺寸
返回
2）箍筋
φ8@100（2 ）
φ8@100（2 ）
φ6@100（2 ）
集中标注未 注写箍筋
φ6@100/200（4 ）
φ8@100/200（4 ）
φ6@100（4 ）
φ8@100/200（4 ）
φ6@100/200（4 ）
返回
φ6@100/200（4 ）
3) 梁支座上部纵筋
10 3420
2
6840
4
8 1350 30 40500
平面整体表示法
平面图纸（根据平法规则）：图纸
+
细部构造：《钢筋混凝土结构平面整体表示方法 制图规则和构造详图》（11G101—1）。
返回
钢筋混凝土梁采用平法表达有两 种方式：
平面注写方式
截面注写方式
1．平面注写方式
平面注写方式是在梁的分层平面布置图上，分别 在不同编号的梁中各选一根梁，在其上注写截面 尺寸和配筋具体数值来表达梁平法施工图
12φ8@100（4 φ8@200（4） ）
端部加密区箍筋
12φ8@100（4）
中部非加密区箍筋
φ8@200（4）
返回
4）梁上部通长筋或架立筋
通长筋指梁上部受力筋沿梁的长度方向不截断 架立筋的作用是和箍筋绑扎在一起形成钢筋骨架。
上部通长 纵筋
① 上部只有通长受力筋，没有 架立筋，直接写通长筋筋的根数 、级别和直径
Y500×250 Y：加腋 腋宽：500 腋高：250
加腋
加腋
加腋
腋高 腋长
梁底部轮廓线
腋高
腋长
加腋钢筋
加腋钢筋
返回
3）梁箍筋
箍筋级别： 直径：6,8,10,12… 加密区与非加密区间距 肢数
① 加密区和非加密区箍筋间距不一样，用斜线“/” 分开， “/”前为加密区间距， “/”后为非加密 区间距
