测绘技术在铁路线路规划和设计中的实际运用方法和注意事项引言：铁路交通是我国重要的交通运输方式之一，而铁路线路规划和设计是铁路建设的重要环节。
测绘技术在铁路线路规划和设计中扮演着重要角色，有效的运用测绘技术可以提高线路规划和设计的精度和效率。
本文将探讨测绘技术在铁路线路规划和设计中的实际应用方法和注意事项。
一、测绘技术的应用方法1.地形测量：在铁路线路规划和设计中，准确获取所在区域的地形数据至关重要。
通过现代测绘技术，如全站仪和GPS测量仪的使用，可以快速获取地形数据，并生成数字高程模型(DEM)和数字地形模型(DTM)。
这些数据对于线路规划的高程调整和隧道、桥梁等工程设计起到了至关重要的作用。
2.地貌测绘：地貌对于线路规划和设计具有重要影响。
通过遥感技术和激光雷达测量，可以获取准确的地貌数据，包括地表覆盖、地貌特征等。
地貌测绘可以帮助工程师了解所在区域的地质条件，选择最优线路，并确定施工方案。
3.土地利用调查：在线路规划过程中，需要了解沿线土地利用状况。
借助遥感技术和智能图像解译算法，可以对大范围进行土地利用调查。
这样可以提前评估线路方案对周边环境的影响，并采取必要的措施减少不良影响。
4.地理信息系统(GIS)的应用：GIS是将地理信息与属性信息相结合的一种数据处理和分析系统。
在铁路线路规划和设计中，GIS可以用于线路选择、交叉点规划及管线布置等。
通过将各种数据整合到GIS系统中，可以对线路进行多维度的分析和评估，从而得出优化的设计方案。
二、测绘技术的注意事项1.数据质量控制：测绘技术获取的数据准确性对于线路规划和设计至关重要。
在使用测绘数据时，要对数据质量进行严格控制。
例如，对于地形数据，要确保高程数据的精度符合规范要求。
同时，在数据采集过程中，还要注意避免影响数据质量的因素，如大风、降雨等。
2.地物遮挡处理：在进行遥感数据处理时，地物遮挡是一个常见的问题。
在一些具有密集建筑或植被的区域，地物遮挡会影响到数据的准确性。
如何运用测绘技术进行铁路工程监测铁路工程监测是保障铁路工程安全和运行顺畅的重要环节。
随着科技的不断发展，测绘技术在铁路工程监测中的应用越来越广泛。
本文将从三个方面探讨如何运用测绘技术进行铁路工程监测，分别是测量数据的采集与处理、地面监测与激光雷达技术以及无人机技术在铁路工程监测中的应用。
首先，测量数据的采集与处理是铁路工程监测的基础。
现代测绘技术的快速发展，使得我们可以更加准确地获取铁路工程的测量数据。
通过地面控制测量、全站仪测量以及卫星测量等方法，可以实时记录铁路工程的变形、位移及其他重要参数，提供科学依据。
采集到的数据需要进行及时的处理与分析，以便对工程的安全性进行评估和预测。
在数据处理方面，可以利用高精度的测量仪器和计算机软件，比如CAD和GIS软件，对数据进行处理和可视化展示，从而更好地理解和分析铁路工程的状态。
其次，地面监测与激光雷达技术是铁路工程监测中常用的方法之一。
地面监测主要通过设置各种传感器和监测装置，监测铁路工程的沉降、变形等物理参数的变化。
而激光雷达技术可以通过扫描测量瞬时获得物体表面的三维坐标数据，从而实现对工程的三维形状和变形的实时监测。
激光雷达技术具有非接触式、高精度和高效率的特点，几乎可以应用于所有类型的铁路工程监测。
通过地面监测和激光雷达技术的应用，可以实时监测铁轨、道桥、隧道和支撑结构等重要部位的变化情况，及时发现问题并做出相应的调整和修缮，确保铁路工程的安全和稳定。
最后，无人机技术在铁路工程监测中的应用也日益广泛。
无人机具有快速、灵活、低成本等优势，可以高效地获取铁路工程的监测数据。
通过配备无人机搭载的传感器和相机，可以对铁路工程进行全方位、高分辨率的影像、视频和遥感遥测数据的采集。
这些数据可以用于对铁路工程的线路、桥梁、车站等进行巡航监测和安全评估。
同时，无人机还可以进行三维建模和地形测量，为铁路工程的规划、设计和施工提供可靠的数据支持。
无人机技术的广泛应用不仅提高了铁路工程监测的效率和精度，也大大降低了人力投入和风险。
铁路测量技术在测绘中的应用引言作为一种重要的基础设施，铁路的建设与维护一直是国家发展的重要任务之一。
准确、高效的铁路测量技术在铁路建设的各个阶段都发挥着关键作用。
本文将就铁路测量技术在测绘中的应用进行探讨，旨在强调其在铁路工程规划、施工与监测方面的重要性。
一、铁路工程规划中的应用1.地理信息系统（GIS）技术的运用在铁路规划阶段，铁路测量技术为地理信息系统（GIS）技术的应用提供了重要的数据支持。
传统的测绘方法需要花费大量的人力和物力，而利用先进的铁路测量技术结合GIS技术，可以高效地获取和管理地理信息数据。
通过对线路路径的空间分析、地势的分析和气候条件的评估，可以为铁路工程规划提供准确的数据依据，提高规划的科学性和可行性。
2.激光雷达测量技术的应用激光雷达是一种高精度、高效率的测量工具，可以在较短的时间内获取大量的测量数据。
在铁路工程规划中，激光雷达能够快速获得地形的数据，包括地表高程、地物特征等。
这些数据对于铁路线路的选择、设计和地质勘察等方面都有着重要的指导作用。
同时，激光雷达还具备非接触式测量的特点，可以提高工程测量的安全性，减少人员的意外伤害风险。
二、铁路工程施工中的应用1.工程控制网的建立在铁路施工过程中，铁路测量技术可以帮助建立工程控制网，确保工程的准确性和施工质量。
通过精密的全站仪测量和GNSS测量，可以确定施工现场的控制点，建立施工坐标系，此外还可以控制线路的纵、横、高程等参数。
工程控制网是工程施工过程中的基础数据，对于保证工程的准确性和施工进度具有重要作用。
2.曲线测量与调整铁路线路通常会包含众多的曲线，铁路测量技术可以帮助工程人员进行曲线测量与调整。
借助全站仪、测距仪等测量设备，可以实现曲线的测量和线路的校正，避免因曲线偏差导致列车安全事故发生。
曲线测量与调整还可以保证列车的运行平稳性和运行速度的提高，从而提升铁路运输的效率和安全性。
三、铁路工程监测中的应用1.变形监测技术的应用铁路工程在长期使用过程中，可能会因自然灾害、地震等原因产生变形和破坏。

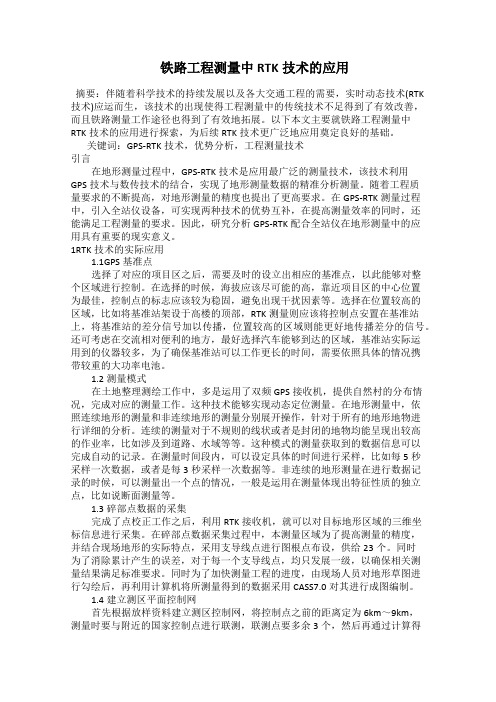

铁路工程测量中RTK技术的应用摘要：伴随着科学技术的持续发展以及各大交通工程的需要，实时动态技术(RTK 技术)应运而生，该技术的出现使得工程测量中的传统技术不足得到了有效改善，而且铁路测量工作途径也得到了有效地拓展。
以下本文主要就铁路工程测量中RTK技术的应用进行探索，为后续RTK技术更广泛地应用奠定良好的基础。
关键词：GPS-RTK技术，优势分析，工程测量技术引言在地形测量过程中，GPS-RTK技术是应用最广泛的测量技术，该技术利用GPS技术与数传技术的结合，实现了地形测量数据的精准分析测量。
随着工程质量要求的不断提高，对地形测量的精度也提出了更高要求。
在GPS-RTK测量过程中，引入全站仪设备，可实现两种技术的优势互补，在提高测量效率的同时，还能满足工程测量的要求。
因此，研究分析GPS-RTK配合全站仪在地形测量中的应用具有重要的现实意义。
1RTK技术的实际应用1.1GPS基准点选择了对应的项目区之后，需要及时的设立出相应的基准点，以此能够对整个区域进行控制。
在选择的时候，海拔应该尽可能的高，靠近项目区的中心位置为最佳，控制点的标志应该较为稳固，避免出现干扰因素等。
选择在位置较高的区域，比如将基准站架设于高楼的顶部，RTK测量则应该将控制点安置在基准站上，将基准站的差分信号加以传播，位置较高的区域则能更好地传播差分的信号。
还可考虑在交流相对便利的地方，最好选择汽车能够到达的区域，基准站实际运用到的仪器较多，为了确保基准站可以工作更长的时间，需要依照具体的情况携带较重的大功率电池。
1.2测量模式在土地整理测绘工作中，多是运用了双频GPS接收机，提供自然村的分布情况，完成对应的测量工作。
这种技术能够实现动态定位测量。
在地形测量中，依照连续地形的测量和非连续地形的测量分别展开操作，针对于所有的地形地物进行详细的分析。
连续的测量对于不规则的线状或者是封闭的地物均能呈现出较高的作业率，比如涉及到道路、水域等等。
测绘技术在铁路工程建设中的应用随着社会的发展和进步，交通运输业的发展也在不断推进。
铁路作为一种高效、快捷、安全的交通方式，在国内外都得到了广泛应用和推广。
而铁路的建设离不开测绘技术的支持和应用。
本文将探讨测绘技术在铁路工程建设中的重要性和应用。
一、地质勘察测绘技术在铁路工程建设之前，地质勘察起到了决定性的作用。
地质勘察测绘技术通过对土层、地质构造和岩石性质等信息的采集和分析，为工程建设提供了重要的数据。
利用现代测绘技术，如GPS定位、卫星遥感等，地质勘察人员可以更加准确地勘测到地下地质情况，以便合理规划铁路线路，避免自然灾害和工程事故的发生。
二、测量技术在铁路建设中的应用测量技术在铁路工程建设中起到了至关重要的作用。
在施工前期，测量技术可以帮助工程师进行线路勘测和设计。
现代测量仪器的出现使得测量工作更加高效和精确。
激光测距仪、全站仪等设备的应用，使得铁路线路的测量工作可以快速完成，减少了人力成本和时间投入。
此外，利用测量技术可以进行地形地貌测量、地下管线勘测、隧道勘测等工作，为施工提供详细的数据和信息。
通过测量技术，工程师可以更好地把握施工难度和风险，合理规划工程进度和施工方案，从而保证施工的顺利进行。
三、遥感技术的应用随着遥感技术的不断发展，它在铁路工程建设中也得到了广泛应用。
遥感技术可以通过卫星、航空器等载体获取地面的高分辨率影像数据，从而进行地质、地貌、土壤等信息的提取和分析。
在铁路工程建设中，利用遥感技术可以进行地表变形检测和变化监测。
通过对比不同时间段的遥感影像，工程师可以了解地表变形的情况，判断地质灾害的潜在风险，为工程建设提供科学依据。
四、地理信息系统（GIS）的应用地理信息系统（GIS）是一种将地理空间数据与属性数据进行综合分析和管理的技术。
在铁路工程建设中，GIS技术起到了极为重要的作用。
它可以将地形地貌、地质地貌、交通道路等多种数据进行整合和分析，为铁路线路的规划和设计提供决策支持。
GPS-RTK技术在铁路地质钻孔放线测量中的应用摘要：RTK技术的出现，使得野外实时测量精度达厘米级，它具有实时性好，精度高，速度快等优点，是常规测量所无法比拟的，但要实现RTK的应用，至少需要2台以上的主机，况且GPS设备价格都不菲。
但随着我国对高速铁路投资越来越大，资金问题已影响不大。
因此，GPS-RTK在高铁工程中从线路的测设，数据采集，线路放样，应用越来越广。
主要从RTK技术在铁路测量中的工作模式、数据链结构、技术特点、RTK作业步骤、RTK成果精度影响因素等方面，进一步讨论其在实际铁路测量中的控制测量，线路勘探，中线测量，施工放样等方面的应用。
关键词：GPS-RTK；基准站；流动站；放样引言在工程施工中，越来越多的时候需要在野外快速得到一些测量数据，如快速测量并得到面积、快速测量原地面高程进而修改边坡的坡度、快速放样施工边界保证施工进度等。
尽管常规测量也可以满足需要，但常规测量在实效性方面有着先天性的不足，而RTK技术的出现，可以很容易的到达这一点。
RTK利用载波相位动态实时差分的技术，是GPS应用的重大突破，它的出现给控制测量、工程放样、地形测量、及各种测量带来了便捷，有效的提高了野外工作效率。
在修建铁路前都要进行地质勘探测量，地质钻孔位置的放样是地质勘探的基础，由于GPS-RTK是以载波相位观测量实时差分为依据的动态定位技术，它能在施测的过程中实时得到三维坐标(平面坐标及高程)，且测量精度可达到厘米级，这就使其应用在铁路钻孔放样测量中成为可能。
一、GPS-RTK技术发展现状GPS全球定位系统科技领先，覆盖全球，功能强大，具有全天候连续性的定位功能，提供三维坐标精密无误，能为各类用户服务，周全快速；GPS分为常规测量和相对测量两种，根据载波相位测量局域差方法原理，依照差分计算得出数据，根据算法模型，作业模型分为几大种类，其中就有RTK、静态、快速静态等等；地壳变形观测使用静态作业模式，用于精度较高的测量，普通的工程测量使用快速静态方法，碎部测量如数据采集，一般使用RTK测量，其特点省时高效精度高；GPS定位主流中，非RTK技术莫属。
RTK技术在铁路工程测量中的应用分析作者：张召来源：《科学导报·学术》2019年第20期摘要：近些年来，随着社会经济的发展，道路交通起到重要的作用，为了能够促进经济的可持续发展，加强道路交通的规划与建设具有重要的意义。
铁路能够有效的缩短地区之间的距离，密切区域之间的联系，所以我国应该加强铁路的建设，提高铁路的价值。
就目前情况来看，铁路建设的质量会受到环境和地质条件的影响，因此在建设铁路时，要做好对建设环境的分析。
不仅如此，在建设铁路的过程中，RTK技术发挥的作用也越来越大。
本篇文章主要分析了RTK技术在铁路工程测量中的应用。
关键词：RTK技术;铁路工程;测量;应用分析引言随着现代化经济的发展，铁路建设是我国的重点建设项目，最大的作用就是能够拉近区域之间的联系，有助于促进当地经济的发展。
铁路在建设的过程中，需要考虑安全问题和质量问题，从而要做好相关的测量工作。
在开展测量工作时，RTK技术的实用性较强，不仅能够获得丰富的测量资料，而且还能够提高测量资料的准确性和可靠性，因此，在建设铁路时应用RTK技术具有重要的现实意义。
一、RTK技术的概念对于RTK技术来说，指的就是实时动态测量系统，是GPS技术和数据传输技术的有效结合，也是GPS技术在测量领域一个全新的发展。
RTK系统主要由三部分结构组成，包括接收装备、数据传输设备以及软件系统。
对于数据传输系统来说，主要是由发射电台和接收电台组成，是实现实时动态测量的关键设备。
对于软件系统来说，能够实时解出流动站的三维坐标。
RTK技术具有观测时间短、实时解出坐标的优点，在一定程度上有助于提高生产效率。
二、RTK技术在铁路工程测量中应用的必要性（一）铁路工程建设对质量的需求铁路工程在建设的过程中需要应用到RTK技术。
对于铁路工程来说，在建设的过程中所需要的资金投入比较大，如果在建设的过程中出现质量问题，势必会对所建铁路的使用寿命造成严重的影响，这样不利于经济社会的良好发展，所以，铁路工程建设要提高建设的质量。
测绘技术在铁路工程与线路设计中的应用随着科技的发展与进步，测绘技术在各个领域中的应用日渐广泛。
其中，铁路工程与线路设计也是测绘技术的一个重要应用领域。
测绘技术在铁路工程与线路设计中的应用主要可以分为三个方面：地形测量、线路选址和横断面设计。
首先，地形测量是铁路工程与线路设计中不可或缺的一环。
地形测量可以帮助工程师获取地面的实际情况，为线路设计提供准确的地理数据。
传统的地形测量方法包括人工测量和精确水准测量。
然而，随着激光测距技术和卫星测绘技术的发展，地形测量的精度和效率得到了极大的提高。
现在，使用激光雷达进行地形测量已经成为一种常见的方法。
激光雷达通过发送激光束，然后根据接收到的激光反射信号来测量地面的高程数据，可以快速、准确地获取大范围地形数据。
此外，卫星测绘技术也可以提供高精度的地面数据，可以在较大范围内进行地形测量。
地形测量结果可以提供给线路设计师进行线路选址和规划，为铁路工程奠定基础。
其次，线路选址是铁路工程与线路设计中的重要环节。
线路选址需要考虑多种因素，如地势起伏、地质条件、环境保护以及沿线居民等。
测绘技术在线路选址中发挥着关键的作用。
利用测绘技术获得的地形数据，可以进行地形分析和地质勘测，为线路选址提供科学依据。
此外，测绘技术还可以提供环境数据，如植被覆盖、水资源分布等，有助于进行环境评估和环境影响分析。
线路选址需要综合考虑各种因素，通过测绘技术，可以实现多因素的综合分析，为铁路线路的精确选址提供支持。
最后，横断面设计是铁路工程中的关键步骤之一。
横断面设计需要考虑铁路线路的纵向和横向坡度，以及曲线设计等因素。
测绘技术可以通过获取地面高程数据，为横断面设计提供准确的地理信息。
传统的横断面设计方法是基于地面测量和手工绘制，但这种方法存在工作量大、效率低的问题。
现在，利用数字化测绘技术，可以将地形数据转化为数字模型，在计算机上进行横断面设计和模拟。
这种方法大大提高了设计效率和精度，可以更好地满足铁路工程的需求。
