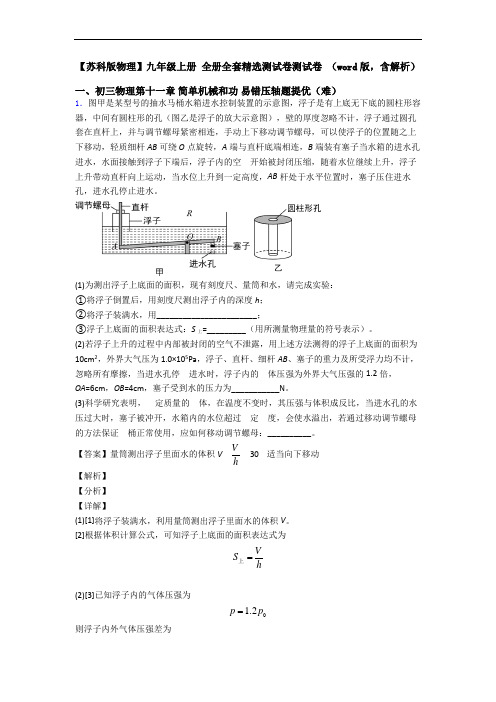

【苏科版物理】九年级物理上册 全册全套精选测试卷练习卷（Word 版 含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过圆孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB 可绕O 点旋转，A 端与直杆底端相连，B 端装有塞子当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空⽓开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB 杆处于水平位置时，塞子压住进水孔，进水孔停止进水。
(1)为测出浮子上底面的面积，现有刻度尺、量筒和水，请完成实验： ①将浮子倒置后，用刻度尺测出浮子内的深度h ； ②将浮子装满水，用_______________________；③浮子上底面的面积表达式：S 上=_________（用所测量物理量的符号表示）。
(2)若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm 2，外界大气压为1.0×105Pa ，浮子、直杆、细杆AB 、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停⽓进水时，浮子内的⽓体压强为外界大气压强的1.2倍，OA =6cm ，OB =4cm ，塞子受到水的压力为___________N 。
(3)科学研究表明，⽓定质量的⽓体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过⽓定⽓度，会使水溢出，若通过移动调节螺母的方法保证⽓桶正常使用，应如何移动调节螺母：__________。
【答案】量筒测出浮子里面水的体积V Vh30 适当向下移动 【解析】 【分析】 【详解】(1)[1]将浮子装满水，利用量筒测出浮子里面水的体积V 。
【苏科版物理】九年级上册 全册全套精选测试卷测试卷 （word 版，含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过圆孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB 可绕O 点旋转，A 端与直杆底端相连，B 端装有塞子当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空⽓开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB 杆处于水平位置时，塞子压住进水孔，进水孔停止进水。
(1)为测出浮子上底面的面积，现有刻度尺、量筒和水，请完成实验： ①将浮子倒置后，用刻度尺测出浮子内的深度h ； ②将浮子装满水，用_______________________；③浮子上底面的面积表达式：S 上=_________（用所测量物理量的符号表示）。
(2)若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm 2，外界大气压为1.0×105Pa ，浮子、直杆、细杆AB 、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停⽓进水时，浮子内的⽓体压强为外界大气压强的1.2倍，OA =6cm ，OB =4cm ，塞子受到水的压力为___________N 。
(3)科学研究表明，⽓定质量的⽓体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过⽓定⽓度，会使水溢出，若通过移动调节螺母的方法保证⽓桶正常使用，应如何移动调节螺母：__________。
【答案】量筒测出浮子里面水的体积V Vh30 适当向下移动 【解析】 【分析】 【详解】(1)[1]将浮子装满水，利用量筒测出浮子里面水的体积V 。

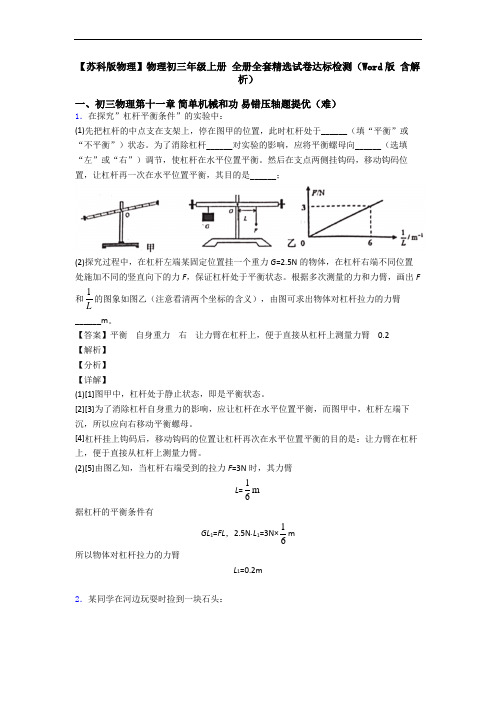

【苏科版物理】物理初三年级上册全册全套精选试卷达标检测（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m 2．某同学在河边玩耍时捡到一块石头：(1)将木杆的中点O 悬挂于线的下端，使杆在水平位置平衡，这样做的好处是可以消除_____对杆平衡的影响；(2)将左端A 与弹簧测力计相连，用细线把石头挂于OA 的中点C ，弹簧测力计竖直向上提起A 端，使杆保持水平，测力计示数如图所示，则拉力大小为_____N ；将石头浸没于装有水的玻璃杯中且不与杯子接触，保持杆水平，记下弹簧测力计此时示数为2.7N ； (3)通过计算，浸没后石头受到的浮力大小为_____N ，石头的密度为_____kg/m 3（已知ρ水＝1.0×103kg/m 3）；(4)若上述(2)步骤中，只是杆未保持水平，则测量结果_____（填“偏大”、“偏小”或“不变”）。

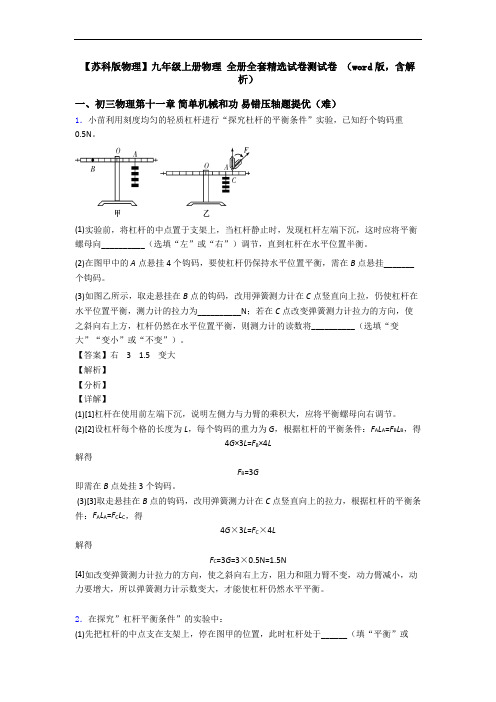

【苏科版物理】九年级上册物理全册全套精选试卷测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。
(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。
【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。
(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。
(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。
2．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。

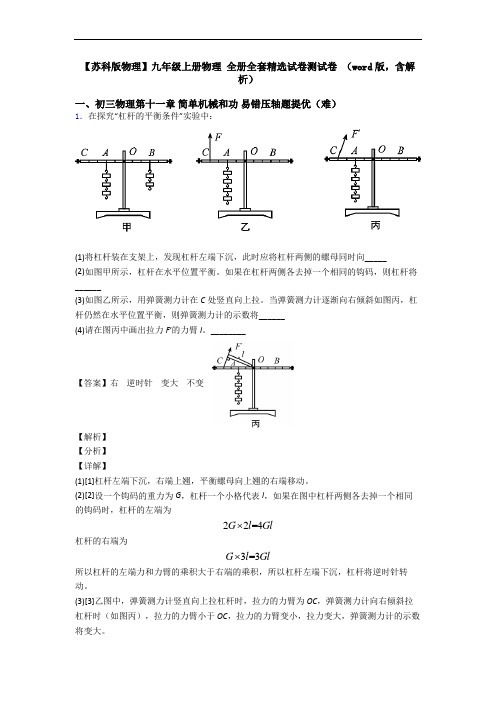

【苏科版物理】九年级上册物理全册全套精选试卷测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究“杠杆的平衡条件”实验中：(1)将杠杆装在支架上，发现杠杆左端下沉，此时应将杠杆两侧的螺母同时向_____(2)如图甲所示，杠杆在水平位置平衡。
如果在杠杆两侧各去掉一个相同的钩码，则杠杆将______(3)如图乙所示，用弹簧测力计在C处竖直向上拉。
当弹簧测力计逐渐向右倾斜如图丙，杠杆仍然在水平位置平衡，则弹簧测力计的示数将______(4)请在图丙中画出拉力F′的力臂l。
________【答案】右逆时针变大不变【解析】【分析】【详解】(1)[1]杠杆左端下沉，右端上翘，平衡螺母向上翘的右端移动。
(2)[2]设一个钩码的重力为G，杠杆一个小格代表l，如果在图中杠杆两侧各去掉一个相同的钩码时，杠杆的左端为⨯22=4G l Gl杠杆的右端为⨯3=3G l Gl所以杠杆的左端力和力臂的乘积大于右端的乘积，所以杠杆左端下沉，杠杆将逆时针转动。
(3)[3]乙图中，弹簧测力计竖直向上拉杠杆时，拉力的力臂为OC，弹簧测力计向右倾斜拉杠杆时（如图丙），拉力的力臂小于OC，拉力的力臂变小，拉力变大，弹簧测力计的示数将变大。
[4]根据杠杆平衡的条件，动力乘以动力臂等于阻力乘以阻力臂，因为杠杆始终保持水平平衡，钩码的重力和钩码的位置没有发生变化，所以弹簧测力计的拉力与其力臂的乘积将不变。
(4)[5]从支点向力的作用线做垂线，得到力臂，如图所示：2．在“测量滑轮组的机械效率”的实验中，某组同学用滑轮安装了如图甲、乙所示的滑轮组，实验测得的数据如下表所示：次数物体的重力G/N物体被提升高度h/m拉力F/N 绳端移动的距离s/m机械效率η120.1 1.00.366.7% 230.1 1.40.371.4% 340.1 1.80.374.1% 420.1 1.50.2(1)表格内的第4次实验中应补充的数据是_______（结果精确到0.1%）。

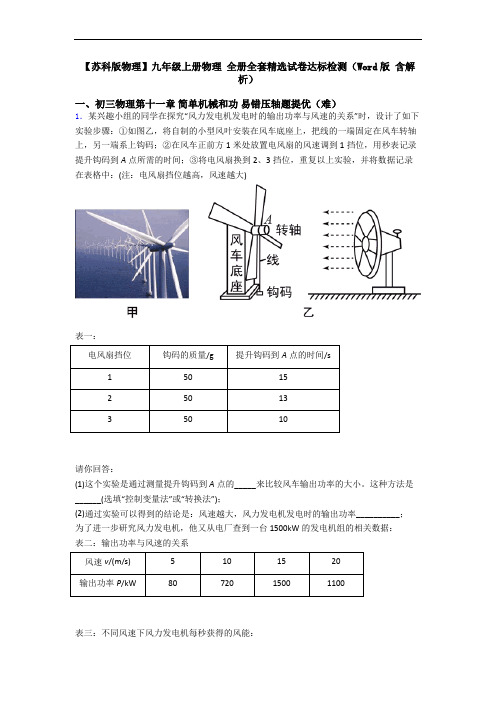

【苏科版物理】九年级上册物理全册全套精选试卷达标检测（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．某兴趣小组的同学在探究“风力发电机发电时的输出功率与风速的关系”时，设计了如下实验步骤：①如图乙，将自制的小型风叶安装在风车底座上，把线的一端固定在风车转轴上，另一端系上钩码；②在风车正前方1米处放置电风扇的风速调到1挡位，用秒表记录提升钩码到A点所需的时间；③将电风扇换到2、3挡位，重复以上实验，并将数据记录在表格中：(注：电风扇挡位越高，风速越大)表一：电风扇挡位钩码的质量/g提升钩码到A点的时间/s150152501335010请你回答：(1)这个实验是通过测量提升钩码到A点的_____来比较风车输出功率的大小。
这种方法是______(选填“控制变量法”或“转换法”)；(2)通过实验可以得到的结论是：风速越大，风力发电机发电时的输出功率__________；为了进一步研究风力发电机，他又从电厂查到一台1500kW的发电机组的相关数据：表二：输出功率与风速的关系风速v/(m/s)5101520输出功率P/kW8072015001100表三：不同风速下风力发电机每秒获得的风能：(3)风能是清洁能源，也是_____(选填“可再生”或“不可再生”)能源。
发电机的工作原理是_____；(4)风速10m/s 时，这台发电机的发电效率为__________，有同学认为风速越大，发电机的发电效率越高，他的观点是_____(选填“正确”或“错误”)的。
你认为的原因是______。
【答案】时间 转换法 越大 可再生 电磁感应现象 60% 错误 风速越大发电效率越低 【解析】 【分析】 【详解】(1)[1]因提升高度要相同，通过提升时间，可知提升速度的大小，则由W mgh P mgv t t=== 可知输出功率的大小，故比较测量提升钩码到A 点的时间来比较风车输出功率的大小。
[2]转换法可将不可测的量转换为可测的量进行测量，也可将不易测准的量转换为可测准的量，提高测量精度。
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷 （word 版，含解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难） 1．如图是探究杠杆平衡条件的几个实验情景：(1)挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆_______（填“是”或“不是”）平衡状态；(2)如图乙所示，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，杠杆将__________（选填“保持不变”、“左端下降”或“右端下降”）；(3)如图丙，取下B 处钩码，改在C 处用细绳竖直向上拉，使杠杆再次在水平位置平衡，则拉力F 为____N （每个钩码重0.5N ）；若将细绳转到虚线位置时，仍使杠杆水平平衡，此时拉力F ___（选填“变小”、“不变”或“变大”），原因是_______；(4)杠杆在生活中应用非常广泛，图丁是脚踩式垃圾桶的结构简图，则杠杆DEF 是_______（选填“省力杠杆”“费力杠杆”和“等臂杠杆”），此种杠杆的好处是_____。
【答案】是 左端下降 0.75 变大 拉力F 的力臂变短 费力杠杆 省距离 【解析】 【分析】 【详解】(1)[1]如图甲所示，杠杆保持静止状态，是平衡状态。
(2)[2]假设一个钩码重力为G ，杠杆上一格为L ，在A 处挂三个钩码，在B 处挂2个钩码可以使杠杆在水平位置平衡，若将杠杆A 、B 处的钩码同时向外移动一格，则杠杆左端有339G L GL ⨯=右端有248G L GL ⨯=则98GL GL >杠杆会出现左端下降的情况。
(3)[3]假设杠杆上一格为L ，A 处力臂为2L ，C 处力臂为4L ，每个钩码重0.5N ，根据杠杆平衡条件有430.5N 2F L L ⨯=⨯⨯则C 处拉力F 为30.5N 20.75N 4LF L⨯⨯==[4][5]若将细绳转到虚线位置时，拉力F的力臂变短，A处的作用力、力臂不变，仍要使杠杆水平平衡，根据杠杆平衡条件可知，此时拉力F将变大。
【苏科版物理】九年级上册物理全册全套精选试卷测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小苗利用刻度均匀的轻质杠杆进行“探究杜杆的平衡条件”实验，已知纡个钩码重0.5N。
(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向__________（选填“左”或“右”）调节，直到杠杆在水平位置半衡。
(2)在图甲中的A点悬挂4个钩码，要使杠杆仍保持水平位置平衡，需在B点悬挂_______个钩码。
(3)如图乙所示，取走悬挂在B点的钩码，改用弾簧测力计在C点竖直向上拉，仍使杠杆在水平位置平衡，测力计的拉力为__________N；若在C点改变弹簧测力计拉力的方向，使之斜向右上方，杠杆仍然在水平位置平衡，则测力计的读数将__________（选填“变大”“变小”或“不变”）。
【答案】右 3 1.5 变大【解析】【分析】【详解】(1)[1]杠杆在使用前左端下沉，说明左侧力与力臂的乘积大，应将平衡螺母向右调节。
(2)[2]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件：F A L A=F B L B，得4G×3L=F B×4L解得F B=3G即需在B点处挂3个钩码。
(3)[3]取走悬挂在B点的钩码，改用弹簧测力计在C点竖直向上的拉力，根据杠杆的平衡条件：F A L A=F C L C，得4G×3L=F C×4L解得F C=3G=3×0.5N=1.5N[4]如改变弹簧测力计拉力的方向，使之斜向右上方，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡。
2．小彬和小萌同学在学完浮力和杠杆的知识后，初步设计了两种方案，去分别测量待测液体(食用油、酱油)的密度：小彬的方案小萌的方案实验过程:如图，用弹簧测力计测出铁块的重力为G，然后把铁块先后浸没在水、食用油中静止后读出测力计的示数分别为F1、F2；实验过程：如图A O B为轻质杠杆（质量不计），小桶悬挂于A处位置不变，支点O位置不变。
【苏科版物理】九年级上册物理全册全套精选试卷测试卷（word版，含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在探究”杠杆平衡条件”的实验中：(1)先把杠杆的中点支在支架上，停在图甲的位置，此时杠杆处于______（填“平衡”或“不平衡”）状态。
为了消除杠杆______对实验的影响，应将平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡。
然后在支点两侧挂钩码，移动钩码位置，让杠杆再一次在水平位置平衡，其目的是______；(2)探究过程中，在杠杆左端某固定位置挂一个重力G=2.5N的物体，在杠杆右端不同位置处施加不同的竖直向下的力F，保证杠杆处于平衡状态。
根据多次测量的力和力臂，画出F和1L的图象如图乙（注意看清两个坐标的含义），由图可求出物体对杠杆拉力的力臂______m。
【答案】平衡自身重力右让力臂在杠杆上，便于直接从杠杆上测量力臂 0.2【解析】【分析】【详解】(1)[1]图甲中，杠杆处于静止状态，即是平衡状态。
[2][3]为了消除杠杆自身重力的影响，应让杠杆在水平位置平衡，而图甲中，杠杆左端下沉，所以应向右移动平衡螺母。
[4]杠杆挂上钩码后，移动钩码的位置让杠杆再次在水平位置平衡的目的是：让力臂在杠杆上，便于直接从杠杆上测量力臂。
(2)[5]由图乙知，当杠杆右端受到的拉力F=3N时，其力臂L=1 m 6据杠杆的平衡条件有GL1=FL，2.5N⋅L1=3N×1 6 m所以物体对杠杆拉力的力臂L1=0.2m2．小华探究杠杆平衡条件时，使用的每个钩码的质量均为100g，杠杆上相邻刻线间的距离相等。
请按要求完成下列问题：(1)将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向______调（选填 “左”或“右”），使杠杆在水平位置平衡。
(2)将杠杆调节水平平衡后，在杠杆上的B 点悬挂了3个钩码，如图所示。
为使杠杆保持水平平衡状态，应该在A 点悬挂 ________个钩码。
【苏科版物理】九年级上册全册全套精选测试卷（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小军利用如图所示器材测定滑轮组的机械效率，他记录的实验数据如下表。
次数物重G/N绳自由端的拉力F/N钩码上升的高度h/cm绳自由端移动的距离s/cm机械效率η/%1 1.00.510302 2.00.951574.1(1)根据记录表格中提供的信息，组装图中小军使用的滑轮组______；(2)根据给出的实验数据，计算出第一次的机械效率并填入表格中______；（结果保留三位有效数字）(3)同一个滑轮组，在两次实验过程中机械效率不同，主要原因是______。
【答案】 66.7 两次提升的物重不同【解析】【分析】【详解】(1)[1]当钩码上升的高度为10cm时，绳自由端移动的距离为30cm，则绳子承担重物的段数30cm310cmsnh===绳子的段数是奇数，从动滑轮开始绕起，如图所示(2)[2]第一次的机械效率111111N0.1m100%100%100%66.7%0.5N0.3mW G hW F sη⨯=⨯=⨯=⨯≈⨯有1有1总(3)[3]实验中两次测得的机械效率使用的是同一个滑轮组，即绳重、摩擦、滑轮重是相同的，所以导致机械效率不同主要原因是两次提升的物重不同。
2．同学们在探究影响浮力大小的因素时，发现手中的弹簧测力计损坏了，聪明的小强同学利用刻度均匀的杠杆和钩码（每只重0.5N）替代弹簧测力计顺利地完成了该实验。
以下是小强同学的实验操作，请你帮他完善该实验探究。
(1)将杠杆安装在支架上，静止时如图1所示，应将平衡螺母向______（选填“右”或“左”）调节，使杠杆在水平位置平衡；(2)如图2甲所示，将重2N的物体G挂在A点，两只钩码挂在B点时，杠杆在水平位置平衡；(3)将物体G部分浸入水中（如图2乙所示），两只钩码移到C点时，杠杆在水平位置平衡；(4)将物体G浸没于水中（如图2丙所示），两只钩码移到D点时，杠杆在水平位置平衡；(5)将物体G浸没于盐水中（如图2丁所示），两只钩码移到E点时，杠杆在水平位置平衡。
【苏科版物理】九年级物理上册全册全套精选试卷达标检测卷（Word版含解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小红在探究杠杆的平衡条件时，找来一个量程为5N的弹簧测力计和若干个重均为0.5N 的钩码，实验前测得杠杆上相邻刻度线间的距离都等于2cm。
请回答下列问题：(1)实验前，小红先将杠杆调至水平位置平衡，这样操作的目的是______；(2)小红在实验中测得一组数据如下表，于是他立即得出了杠杆的平衡条件：“F1×L1=F2×L2”，你认为是否合理，并说明理由：______；F1/N L1/cm F2/N L2/cm2634(3)某次实验如图所示，杠杆平衡，则以下生活中相关杠杆的应用与此图中杠杆类型相同的是______（选填“托盘天平”、“核桃夹”或“筷子”）；(4)在上图中，保持弹簧测力计的位置及拉力的方向和钩码的个数不变，钩码向左移动，若要保持杠杆平衡，则钩码到支点的距离不应超过______cm。
【答案】便于直接测量力臂不合理，只有一组实验数据，得到的结论具有偶然性核桃夹 10cm【解析】【分析】【详解】(1)[1]在探究杠杆的平衡条件时，为了便于直接测量力臂，我们将杠杆调至水平位置平衡。
(2)[2]在探究杠杆的平衡条件时，我们需要进行多次实验得到多组实验数据是结论具有普遍性，实验中由一组实验数据得到的结论具有偶然性。
(3)[3]如图所示，弹簧测力计对杠杆施加拉力的力臂大于钩码对杠杆施加拉力的力臂，是一个省力杠杆；而托盘天平是一个等臂杠杆，核桃夹是一个省力杠杆，筷子夹菜时相当于一个费力杠杆；所以与此图中杠杆类型相同的是核桃夹。
(4)[4]杠杆上相邻刻度线间的距离都等于2cm，每个钩码重均为0.5N，则图中钩码的总重力为G=⨯=0.5N63N弹簧测力计施加拉力的力臂2cm36cmL=⨯=右钩码向左移动，若要保持杠杆平衡，弹簧测力计量程为5N，由杠杆平衡条件可知，钩码对杠杆施加拉力的最大力臂5N6cm10cm3NFLLG⨯===右左即钩码到支点的距离不应超过10cm。
2．小明用天平和量筒测量某金属块的密度。
(1)将天平放在水平台面上，游码归零后，发现指针指示的位置如图甲所示，他应将右端的平衡螺母向________调节（选填“左”或“右”），才能使天平水平平衡；(2)用调节好的天平测金属块质量时，天平平衡后，砝码及游在标尺上的位置如图乙所示，则金属块质量________g；(3)用细线系住金属块放入装有20mL水的量筒内，水面如图丙所示，则可计算出金属块的密度ρ=________g/cm3；(4)完成上述实验后，小刚又用一根硬刻度尺设计出测金属块密度的实验方案如图丁，首先用细线系在中点O点使硬刻度尺在水平位置平衡，然后将金属块A挂在硬刻度尺左端C 处，把一块石块B挂在硬刻度尺右端，调节石块B的位置，使硬刻度尺在水平位置平衡，此时石块挂在硬刻度尺上的位置为E，如图所示。
下面是测量ρ金属的部分实验思路，将其补充完整。
①在刻度尺上读出OE的长度L1；②把金属块A浸没在水中，把石块B从E移动到D处时，硬刻度尺仍在水平位置平衡：③____________________________；④则金属块密度的表达式：ρ=___________。
（用测出量和己知量表示，水的密度为ρ水）。
【答案】右27 2.7在刻度尺上读出OD的长度L2112LL Lρ-水【解析】【分析】【详解】(1)[1]如图甲所示，调节横梁平衡时，指针左偏说明左盘质量偏大，则平衡螺母应向右调节。
(2)[2]如图乙所示，游码标尺的分度值是0.2g，游码位于2g位置，矿石的质量20g5g 2.0g27gm=++=(3)[3]水和金属块的总体积330mL 30cm V ==总则金属块的体积33330cm 20cm 10cm V V V =-=-=总水金属块的密度3327g 2.7g /cm 10cmm V ρ=== (4)③[4][5]实验步骤：①在刻度尺上读出OE 的长度L 1；②把金属块A 浸没在水中，把石块B 从E 处移动到D 处时，硬刻度尺仍在水平位置平衡； ③在刻度尺上读出OD 的长度L 2；刻度尺的左端挂物体A ，物体B 挂在E 处，杠杠在水平位置平衡，根据杠杠平衡条件得A B 1 gV OC G L ρ⨯=⨯铁金属块A 浸没在水中，物体A 受到浮力作用，物体B 挂在D 处，杠杠在水平位置平衡，根据杠杠平衡条件得A AB 2gV gV OC G L ρρ-⨯=⨯水铁（）以上两个等式相除整理得112L L L ρρ=-水金属3．在探究“杠杆平衡条件”实验中(每个钩码质量相等，杠杆上每小格等距) (1)将杠杆的中点O 挂在支架上后，调节杠杆两端螺母使杠杆在水平位置平衡，目的是_____________；(2)杠杆平衡后，小明同学在图甲所示的A 位置挂上两个钩码，可在B 位置挂上_____个钩码，使杠杆在水平位置平衡；(3)取下B 位置的钩码，改用弹簧测力计拉杠杆的C 点使杠杆在水平位置保持平衡。
当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡(如图乙)，测力计示数将_____________(选填“一直变大”、“一直变小”、“先变大后变小”、“先变小后变大”)；(4)接着小明把支点选到B 点，如图丙，在A 点挂一个钩码，在C 点挂3个钩码，杠杆也恰好水平静止，她觉得此时不满足杠杆平衡条件，造成这个问题的原因是_____________； (5)完成以上实验后，小明利用杠杆来测量测量杠杆的机械效率。
如图丁，实验时，竖直向上拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。
实验中，将杠杆拉至图中虚线位置测力计的示数F =_____N ，钩码总重G 为1.0N ，钩码上升高度h 为0.1m ，测力计移动距离s 为0.3m ，则杠杆的机械效率为_______%(结果精确到0.1%)。
如果把钩码由A 移至B ，两次实验A 点竖直移动相同距离，拉力所做的有用功将____，此杠杆的机械效率将________(两空均选填“变大”、“变小”或“不变”)。
【答案】消除杠杆自重的影响 3 先变小后变大 没有消除杠杆自身重力的影响 0.5 66.7% 不变 变大 【解析】 【分析】【详解】(1)[1]将杠杆的中点O 挂在支架上，调节杠杆两端螺母使杠杆在水平位置平衡，目的是消除杠杆自重的影响。
(2)[2]设杠杆的一个小格为L ，一个钩码重为G ，因为1122Fl F l =所以232G L nG L ⨯=⨯解得n ＝3，所以在A 处挂3个钩码。
(3)[3]由图可知，OC 为最长力臂，当弹簧测力计由位置1转至位置2的过程中，动力臂先变长后变短，而杠杆在水平位置始终保持平衡，根据杠杆平衡条件可知，测力计示数将先变小后变大。
(4)[4]把支点选到B 点，杠杆的重心在O 点，在计算时，由于杠杆自身重力的影响，左边应有两个力，故觉得此时不满足杠杆平衡条件。
(5)[5]完成以上实验后，小明利用杠杆来测量测量杠杆的机械效率，实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升，由图知，拉力F ＝0.5N 。
[6]有用功是1.0N 0.1m 0.1J W Gh ==⨯=有用总功是0.5N 0.3m 0.15J W Fs =⨯==总所以杠杆的机械效率是0.1J100%100%66.7%0.15JW W η=⨯=⨯≈有用总[7][8]将钩码的悬挂点由A 移至B ，O 、C 位置不变，仍将钩码提升相同的高度，有用功不变；由于额外功是提升杠杆所做的功，悬挂点由A 移至B 后，杠杆实际提升的高度变小，所以额外功也变小，则总功变小，所以杠杆的机械效率将变大。
4．在认识到杠杆转动跟力、力臂有关后，某实验小组通过实验进一步探究杠杆的平衡条件，以下是他们的部分实验过程：（1）首先，将杠杆放在水平桌面上，在不挂钩码的情况下，调节杠杆两端的平衡螺母，使杠杆在________位置平衡，以方便直接读出力臂；（2）接下来，他们使杠杆在如图位置静止，多次实验，记录数据如表格所示（每个钩码的重力为1N，杠杆质量、刻度分布均匀）；小玲认为杠杆的平衡条件应为12F F=，12L L=；而小军则认为实验还需要进一步改进，你认为小玲总结的杠杆的平衡条件是________（选填“正确的”或“错误的”）；实验序号1/NF1/cmL2/NF2/cmL123232333334343（3）如果小军在杠杆的左端A点处再加挂2个钩码（即左端共4个钩码），接下来，他应该将右端的两个钩码向右移动________格，杠杆才会在原位置再次平衡。
【答案】水平错误的 3【解析】【详解】(1)[1]将杠杆放在水平桌面上，在不挂钩码的情况下，调节杠杆两端的平衡螺母，使杠杆在水平位置平衡，以方便直接读出力臂。
(2)[2]小玲总结的杠杆的平衡条件是错误的，因为只改变力的大小，没有改变位置，没有得出普遍规律。
(3)[3]根据杠杆的平衡条件1122F L F L=，可得到11224362F L mg LL LF mg⋅===即他应该将右端的两个钩码向右移动3格，杠杆才会在原位置再次平衡。
5．在“探究影响动滑轮机械效率的因素”实验中，小明用同一动滑轮进行了三次实验，实验装置如图所示，实验数据如下表所示。
序号钩码重G/N物体上升的高度h/m绳端拉力F/N绳端移动的距离s/cm机械效率η/%110.10.800.262.5220.1 1.350.2330.1 1.950.276.9（1）实验时，应沿竖直向上_____拉动弹簧测力计，使钩码上升；（2）第2次实验中，拉力所做的功为_____J，动滑轮的机械效率为_____%；（3）分析表中数据可知：在用同一动滑轮将物体匀速提升相同的高度时，若仅增加被提升物体的重力，则拉力所做的额外功_____（减小/不变/增大），动滑轮的机械效率_____（减小/不变/增大），该实验中小明所用动滑轮的重力一定小于_____N。
【答案】匀速 0.27 74.1 增大增大 0.6【解析】【详解】(1)[1]实验中要竖直向上匀速拉动弹簧测力计，弹簧测力计示数不变，便于读数；(2)[2][3]第2次实验中，滑轮对钩码所做的功为2N0.1m0.2JW Gh=⨯==有拉力做的总功为1.35N0.2m0.27JW Fs=⨯==总动滑轮的机械效率为0.2J100%100%74.1%0.27JWWη=⨯=⨯≈有总(3)[4]在用同一动滑轮将物体匀速提升相同的高度时，由表格数据可知：第一次拉力所做的额外功11111-0.8N0.2m-1N0.1m0.06J-W W W F s G h===⨯⨯=额总有第二次拉力所做的额外功22222- 1.35N0.2m-2N0.1m-0.07JW W W F s G h=⨯⨯===额总有第三次拉力所做的额外功33333- 1.95N0.2m-3N0.1m-0.09JW W W F s G h=⨯⨯===额总有综上可知，若仅增加被提升物体的物重，则拉力所做的额外功增大，[5]从第二次实验可知，动滑轮的机械效率是222N0.1m1.35N0.100%100%74.1%2mG hF sη=⨯=⨯≈⨯⨯那么从第一次到第三次实验，动滑轮的机械效率是增大的；[6]实验中，额外功的来源为克服动滑轮自重和机械摩擦做功，假设不计摩擦，根据作用在绳子自由端的拉力12F G G=+动（）可知，由表中第1组数据11220.8N-1.6N-N0G F G===⨯动故实验中小明所用动滑轮的重一定小于 0.6N。
