着色探伤

着色渗透探伤安全操作规程
1着色渗透探伤剂易燃、有毒，因此操作中所必须注意安全。

配备必要的劳动防护用品，探伤现场必须有较好的通风条件，并且远离火源。

操作相关人员应站在上风处，并不是边操作方式边饮食。

2实施探伤前、必须用大灯试块检验探伤剂的需要灵敏度，检验探伤剂是否归零。

3探伤面积及其25mm范围内上毗连区域上的氧化皮、油污等影响渗透剂渗入的污渍化学物质，应彻底清除干净。

4清洗后，检测其内遗留的溶剂、水分必须充分干燥后，方可施加渗透剂。

5渗透剂应均匀的喷洒须要于探测面，探测面的温度在10℃~50℃时，渗透时间至少为10min。

6清除多余的渗透剂时，必须防止过清洗或清洗不足。

7显像剂施加应薄而均匀，使用前应充分摇晃，喷洒距离一般为300~400mm，喷洒角度为30°~40°。

显像时间不应小于7min。

8观察显示应在显像剂施加后7~60min内进行，缺陷缺陷显示的评定应在白光下展开，通常工件被检面处白光照度钻头应大于1000Lx。

9试块使用后要用彻底丙酮进行彻底清洗，清洗后保存将试块放入装有丙酮和污水酒精混合液体的密封容器中再。

着色探伤剂灵敏度标准着色探伤是一种常见的无损检测方法，主要用于检测金属材料中的表面和近表面缺陷，例如裂纹、夹杂等。

着色探伤剂作为着色探伤技术的重要组成部分，其灵敏度标准对于保证检测结果的准确性和可靠性至关重要。

一、着色探伤剂的定义着色探伤剂是一种具有高度敏感性的液体或粉末，用于检测金属材料表面和近表面的缺陷。

其基本原理是利用溶剂或粉末与金属表面的裂纹或夹杂等缺陷之间的相互作用，形成可见的染色或反应，从而发现和识别缺陷。

二、着色探伤剂灵敏度标准的重要性灵敏度标准是着色探伤剂的重要参数之一，它表示了探伤剂能够检测到的最小缺陷尺寸。

灵敏度标准的制定对于保证探伤过程的准确性和可靠性具有重要意义。

如果灵敏度标准过低，会造成缺陷漏检的情况，从而影响到金属材料的使用安全。

相反，如果灵敏度标准过高，会导致误报，增加了无谓的检修和维护成本。

三、灵敏度标准的制定方法灵敏度标准的制定需要结合具体的着色探伤剂、金属材料和检测缺陷的要求。

一般来说，灵敏度标准可以通过以下几种方法来确定。

1. 参考国际或行业标准：国际标准组织和行业组织通常会制定着色探伤剂的标准，其中包括灵敏度标准。

通过参考这些标准，根据具体情况进行适当调整，可以制定出具有可行性和可靠性的灵敏度标准。

2. 现场试验和实验室验证：在实际应用中，可以进行现场试验和实验室验证，通过检测一定尺寸的标准缺陷，确定着色探伤剂的最低灵敏度标准。

这种方法可以更贴近实际应用，并具有一定的灵活性。

3. 基于经验的方法：着色探伤剂的制定过程中，经验是非常重要的参考因素。

通过分析和总结之前的实践经验，结合特定材料和缺陷的特点，可以制定出具有合理灵敏度标准的探伤剂。

四、灵敏度标准的表达方式灵敏度标准通常以尺寸或比例的形式表达。

常用的标准包括：1. 线性尺寸标准：将检测到的最小裂纹或夹杂的长度作为灵敏度标准。

例如，可以规定最小检测尺寸为0.5mm。

2. 比例标准：将检测到的最小缺陷尺寸与金属材料的厚度或其他参考尺寸进行比较。

着色探伤剂的灵敏度标准是指在进行着色探伤检测过程中，着色探伤剂所能检测出的最小缺陷尺寸。

常用的着色探伤剂有H-ST型和Y-ST型，其中H-ST型渗透探伤剂可灵敏检测出≤05μm的缺陷，Y-ST 型则采用了德国进口原材料，提高了灵敏度。

对于不同的行业和检测对象，灵敏度标准也有所不同，例如在化工、造船、发电、压力容器、机械、汽车、冶金、石油、铁路等行业中，可以采用不同的灵敏度标准来检测各种不同材料和缺陷。

另外，使用渗透剂、清洗剂、显象剂等对探伤效果有重要影响，前处理越彻底，探伤效果越好。

在化工和造船等行业中，着色探伤剂的灵敏度标准是经过严格的测试和评估的。

根据行业相关标准，着色探伤剂需要在特定的检测条件下达到一定的灵敏度。

通常情况下，这些条件包括检测表面的粗糙度、检测材质的厚度、检测角度以及检测距离等。

在不同的行业中，这些条件的要求可能略有不同，但都必须符合严格的质量要求和安全标准。

在化工行业中，着色探伤剂的灵敏度标准通常被定义为能够检测出微小裂纹和缺陷的能力。

这些微小的裂纹和缺陷可能对化工产品的质量和安全性造成严重的影响。

因此，着色探伤剂需要在各种不同的工作环境和材质条件下保持良好的灵敏度，从而确保化工产品的质量和安全。

在造船行业中，着色探伤剂的灵敏度标准则更多地关注于检测出船体钢板和其他金属部件的裂纹和缺陷。

这些裂纹和缺陷可能导致船舶在使用过程中出现严重的安全问题，因此着色探伤剂必须在各种不同的工作环境和材质条件下保持良好的灵敏度，以确保船舶的安全性能和使用寿命。

着色探伤剂的检测原理是利用了光的吸收和反射特性。

当着色探伤剂涂抹在被检测物体表面时，一部分光波被吸收，一部分光波则会反射回来。

被吸收的光波会引起探伤剂颜色的变化，根据颜色变化的程度，便可以判断被检测物体表面是否存在裂纹或其他缺陷。

反射回来的光波会被检测器接收，并转化为电信号，通过对电信号的分析，便可以确定被检测物体表面的状态。

DPT-5着色探伤检测是一种常用的无损检测方法，主要用于检测金属、陶瓷、塑料、玻璃等多种材料中的缺陷和裂纹。

在进行DPT-5着色探伤检测时，需要遵循相应的检测标准和规范，以确保检测结果的准确性和可靠性。

DPT-5着色探伤检测标准通常包括以下几个方面：
1. 检测方法：DPT-5着色探伤检测通常采用毛细管渗透法或荧光渗透法。

根据被检测材料的不同，可以选择不同的检测方法。

2. 检测剂：DPT-5着色探伤检测通常使用专用的着色剂或荧光剂。

这些检测剂应该符合相关标准和规范，以确保检测结果的准确性和可靠性。

3. 检测程序：在进行DPT-5着色探伤检测时，应该遵循相应的检测程序，包括预处理、施加渗透剂、去除多余渗透剂、施加显像剂、观察和评定等步骤。

这些步骤应该按照规定的顺序和操作方法进行，以确保检测结果的准确性和可靠性。

4. 缺陷评定：DPT-5着色探伤检测需要对检测到的缺陷进行评定和分析。

评定时应该考虑缺陷的位置、形状、大小和分布情况等因素，并根据相关标准和规范进行分类和评级。

5. 检测报告：在进行DPT-5着色探伤检测后，应该出具相应的检测报告。

检测报告应该包括被检测产品的基本信息、检测方法、程序、评定结果和结论等内容，并由具有相应资质和经验的检测
人员进行审核和签发。

总之，在进行DPT-5着色探伤检测时，应该遵循相应的检测标准和规范，确保检测结果的准确性和可靠性。

同时，还应该注意加强质量控制和技术培训，提高检测人员的技能水平和工作责任心，以确保检测工作的顺利开展。

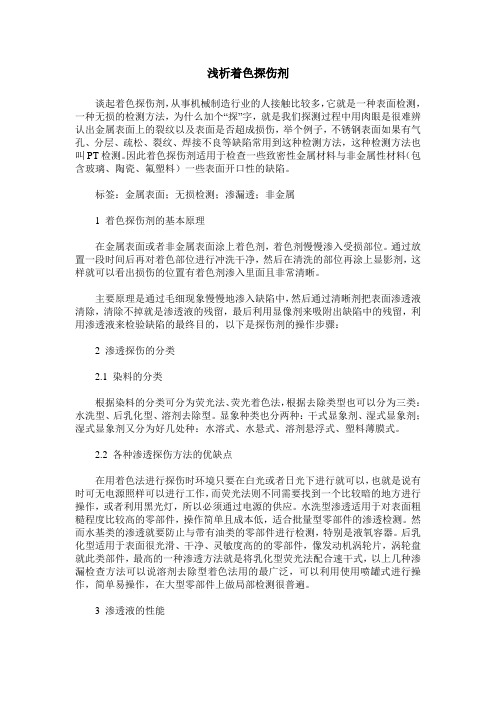

浅析着色探伤剂谈起着色探伤剂，从事机械制造行业的人接触比较多，它就是一种表面检测，一种无损的检测方法，为什么加个“探”字，就是我们探测过程中用肉眼是很难辨认出金属表面上的裂纹以及表面是否超成损伤，举个例子，不锈钢表面如果有气孔、分层、疏松、裂纹、焊接不良等缺陷常用到这种检测方法，这种检测方法也叫PT检测。

因此着色探伤剂适用于检查一些致密性金属材料与非金属性材料（包含玻璃、陶瓷、氟塑料）一些表面开口性的缺陷。

标签：金属表面；无损检测；渗漏透；非金属1 着色探伤剂的基本原理在金属表面或者非金属表面涂上着色剂，着色剂慢慢渗入受损部位。

通过放置一段时间后再对着色部位进行冲洗干净，然后在清洗的部位再涂上显影剂，这样就可以看出损伤的位置有着色剂渗入里面且非常清晰。

主要原理是通过毛细现象慢慢地渗入缺陷中，然后通过清晰剂把表面渗透液清除，清除不掉就是渗透液的残留，最后利用显像剂来吸附出缺陷中的残留，利用渗透液来检验缺陷的最终目的，以下是探伤剂的操作步骤：2 渗透探伤的分类2.1 染料的分类根据染料的分类可分为荧光法、荧光着色法，根据去除类型也可以分为三类：水洗型、后乳化型、溶剂去除型。

显象种类也分两种：干式显象剂、湿式显象剂；湿式显象剂又分为好几处种：水溶式、水悬式、溶剂悬浮式、塑料薄膜式。

2.2 各种渗透探伤方法的优缺点在用着色法进行探伤时环境只要在白光或者日光下进行就可以，也就是说有时可无电源照样可以进行工作，而荧光法则不同需要找到一个比较暗的地方进行操作，或者利用黑光灯，所以必须通过电源的供应。

水洗型渗透适用于对表面粗糙程度比较高的零部件，操作简单且成本低，适合批量型零部件的渗透检测。

然而水基类的渗透就要防止与带有油类的零部件进行检测，特别是液氧容器。

后乳化型适用于表面很光滑、干净、灵敏度高的的零部件，像发动机涡轮片，涡轮盘就此类部件，最高的一种渗透方法就是将乳化型荧光法配合速干式，以上几种渗漏检查方法可以说溶剂去除型着色法用的最广泛，可以利用使用喷罐式进行操作，简单易操作，在大型零部件上做局部检测很普遍。

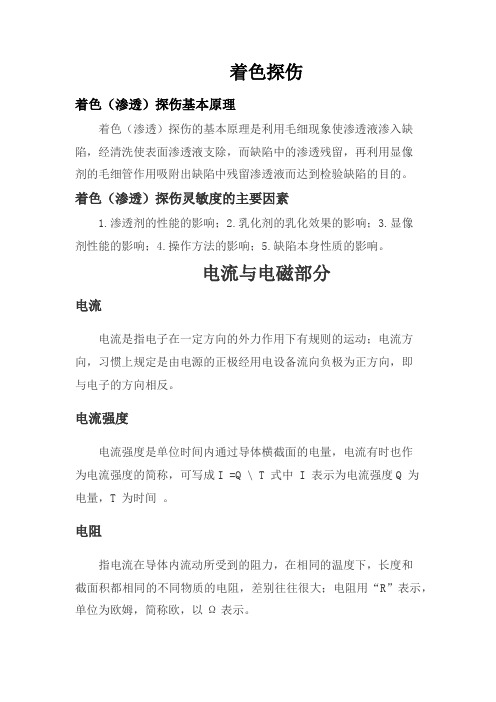

着色探伤着色（渗透）探伤基本原理着色（渗透）探伤的基本原理是利用毛细现象使渗透液渗入缺陷，经清洗使表面渗透液支除，而缺陷中的渗透残留，再利用显像剂的毛细管作用吸附出缺陷中残留渗透液而达到检验缺陷的目的。

着色（渗透）探伤灵敏度的主要因素1.渗透剂的性能的影响；2.乳化剂的乳化效果的影响；3.显像剂性能的影响；4.操作方法的影响；5.缺陷本身性质的影响。

电流与电磁部分电流电流是指电子在一定方向的外力作用下有规则的运动；电流方向，习惯上规定是由电源的正极经用电设备流向负极为正方向，即与电子的方向相反。

电流强度电流强度是单位时间内通过导体横截面的电量，电流有时也作为电流强度的简称，可写成I =Q \ T 式中 I 表示为电流强度Q 为电量，T 为时间。

电阻指电流在导体内流动所受到的阻力，在相同的温度下，长度和截面积都相同的不同物质的电阻，差别往往很大；电阻用“R”表示，单位为欧姆，简称欧，以Ω表示。

电压指在电源力的作用下，将导体内部的正负电荷推移到导体的两端，使其具有电位差，电压的单位是伏特，简称伏，用符号“V”表示。

交流电及其特点交流电指电路中电流、电压、电势的大小和方向不是恒定的，而是交变的，其特点是电流、电压、电势的大小和方向都是随时间作作周期性的变化；工矿企业设备所用的交流电动机、民用照明、日常生活的电器设备都是以交流电作为电源；交流电有三相和单相之分，其电压380伏和220伏。

直流电及其特点指在任何不同时刻，单位时间内通过导体横截面的电荷均相等，方向始终不变的电流；其特点是电路中的电流、电压、电势的大小和方向都是不随时间变化而变化，而是恒定的；直流电机、电镀、电机励磁、蓄电池充电、半导体电路等。

欧姆定律欧姆定律反映了有稳恒电流通过的电路中电阻、电压和电流相互关系；欧姆定律指出，通过电路中的电流与电路两端电压成正比，与电路中的电阻成反比；即I =V \ R。

电磁感应通过闭合回路的磁通量发生变化，而在回路中产生电动势的现象称为电磁感应；这样产生电动势称为感应电动势，如果导体是个闭合回路，将有电流流过，其电流称为感生电流；变压器，发电机、各种电感线圈都是根据电磁感应原理工作。

着色探伤报告一、引言着色探伤是一种常用的无损检测方法，用于检测材料表面的缺陷。

本次着色探伤的目的是对_____（被检测对象）进行全面检测，以确定其表面是否存在裂纹、气孔、夹渣等缺陷，为后续的使用和维护提供可靠的依据。

二、检测对象及范围1、检测对象本次检测的对象为_____（具体的零部件或结构名称）。

2、检测范围检测范围包括_____（详细说明检测覆盖的区域，如整个表面、特定部位等）。

三、检测设备与材料1、着色渗透剂使用了_____品牌的着色渗透剂，型号为_____，其具有良好的渗透性能和灵敏度。

2、清洗剂选用了_____品牌的清洗剂，型号为_____，能够有效去除检测表面的油污和杂质。

3、显像剂采用了_____品牌的显像剂，型号为_____，可使缺陷清晰显现。

4、检测设备使用了_____型号的着色探伤设备，包括喷枪、紫外线灯等。

四、检测环境检测在_____（具体的检测环境条件，如温度、湿度等）的环境下进行，以确保检测结果的准确性。

五、检测步骤1、表面预处理对被检测表面进行打磨、抛光等处理，去除表面的油污、铁锈、氧化皮等，使表面光洁平整。

2、渗透处理将着色渗透剂均匀喷涂在被检测表面，保持渗透时间为_____分钟，确保渗透剂充分渗透到缺陷中。

3、清洗处理使用清洗剂去除表面多余的渗透剂，注意清洗时不能过度冲洗，以免影响检测结果。

4、显像处理将显像剂均匀喷涂在被检测表面，在紫外线灯下观察缺陷的显示情况。

5、结果评定根据缺陷的显示形状、大小、位置等特征，按照相关标准进行评定。

六、检测结果1、缺陷描述在检测过程中，发现了以下缺陷：（1）＿____（缺陷 1 的位置、形状、大小等详细描述）（2）＿____（缺陷 2 的位置、形状、大小等详细描述）（3）2、缺陷评定根据相关标准，对上述缺陷进行评定，结果如下：（1）缺陷 1 评定为_____（缺陷等级），对被检测对象的使用影响为_____。

（2）缺陷 2 评定为_____（缺陷等级），对被检测对象的使用影响为_____。

着色渗透探伤一．着色探伤原理介绍着色探伤是无损检测的一种方法，它是一种表面检测方法，主要用来探测诸如肉眼无法识别的裂纹之类的表面损伤，如检测不锈钢材料近表面缺陷（裂纹）、气孔、疏松、分层、未焊透及未熔合等缺陷（也称为PT检测）。

适用于检查致密性金属材料（焊缝）、非金属材料（玻璃、陶瓷、氟塑料）及制品表面开口性的缺陷（裂纹、气孔等）。

着色探伤的基本原理：用着色剂涂在材料的表面，着色剂渗入受损部位。

放置一段时间后将表面的着色剂冲洗掉。

在已经清洗干净的表面涂上显影剂，损伤部位由于着色剂渗入其中从而看得一清二楚。

主要利用毛细现象使渗透液渗入缺陷，经清洗剂清洗使表面渗透液清除，而缺陷中的渗透液残留，再利用显像剂的毛细管作用吸附出缺陷中残留的渗透液而达到检验缺陷的目的。

二．着色探伤的工作标准（一）工件表面预清理在被检表面施加渗透剂前，应使用清洗剂将工件表面清洗干净，使得被检表面无油污、锈蚀、切屑、漆层及其他污物（如检验焊缝时，在焊缝表面及焊缝边缘不应有氧化皮、焊渣、飞溅等污物），然后，使得被检工件表面要充分干燥。

（二）着色渗透用渗透剂对已处理干净的工件表面均匀喷涂后，渗透5-15分钟。

（三）清洗、干燥在渗透5-15分钟之后，施加显象剂之前：（1）要使用清洗剂将喷在工件表面的渗透剂清洗干净，使得被检表面要清洁（2）用干净的纱布擦干或在室温下自然干燥注：清除多余的渗透剂时，应防止过清洗或清洗不足（保证工件表面没有渗透剂即可）（四）显像将显像剂充分摇匀后，对被检工件表面（已经清洗干净、干燥后的工件）保持距离150mm-300mm均匀喷涂，喷洒角度为30°- 40°，显像时间不小于7分钟。

（五）观察1、观察显示迹痕，应从施加显像剂后开始，直至迹痕的大小不发生变化为止，约7-15分钟，观察显像应在显像剂施加后7~60分钟内进行。

2、观察显示迹痕，必须在充足的自然光或白光下进行。

3、观察显示迹痕，可用肉眼或5--10倍放大镜。

着色渗透探伤安全操作规程着色渗透探伤是工业上广泛应用的一种非破坏性检测方法，可以用于发现和评估工件表面的裂纹、夹杂、毛孔等隐蔽缺陷。

然而，在进行着色渗透探伤操作时，必须要注意安全问题，避免对人员和环境造成伤害。

本文将介绍着色渗透探伤的基本操作流程以及安全注意事项。

操作流程准备工作在进行着色渗透探伤前，需要做好以下准备工作：1.确保操作区域安全。

着色渗透探伤需要使用大量的有机溶剂，因此应在通风良好的区域进行操作，避免有机溶剂引起的爆炸或火灾等事故。

2.准备必要的器材和试剂。

包括着色剂、溶剂、渗透剂、背景亮度表等。

3.对工件进行准备。

清除表面油污、腐蚀物等杂质，确保工件表面干燥和平整。

渗透处理1.将渗透剂涂刷在工件表面。

应均匀涂刷，确保所有检测区域被完全覆盖。

2.将工件露置在室温下，使渗透剂在渗透时间内充分渗透到缺陷内部。

3.清除表面多余的渗透剂，避免对后续着色、镜检等操作产生干扰。

着色处理1.将着色剂均匀涂布于工件表面，稍等片刻让其充分滲入缺陷内部。

2.擦拭掉表面多余的着色剂。

3.在室温下让着色剂在表面停留数分钟。

清洗处理1.用清洁溶剂（例如酒精）清洗表面。

2.用干净的清水清洗表面，确保表面的溶剂已经被清除。

镜检处理1.在黑暗环境下，使用紫外灯对着色后的工件进行检查。

2.使用背景亮度表判断缺陷的大小、形状、数量等信息。

3.根据实际情况，对检出的缺陷进行判定和处理。

安全注意事项在进行着色渗透探伤操作时，需注意以下安全问题：1.着色剂、渗透剂等试剂应储存在安全密闭的容器中，避免与火源、电源、铁质物品接触。

2.在处理试剂、涂料等操作时，应配戴相应的个人防护器具，例如手套、防护眼镜、口罩等。

3.操作结束后，应及时清理操作区域，并将废弃物妥善处理。

4.如发生溶剂泄漏、着火等意外事故，应立即切断电源、扑灭火源，若无法控制，应及时拨打火警电话并疏散人员。

5.对于未经合格培训的人员禁止进行着色渗透探伤操作。

6.在进行着色渗透探伤操作前，应对设备进行全面检查，确保设备正常运行并配备相应的安全保护装置。

引言概述：着色渗透探伤检测是一种非破坏性检测方法，用来发现材料表面和近表面的缺陷和裂纹。

本次报告针对被测材料进行了着色渗透探伤，将在本文中详细描述实验步骤、结果和结论。

本报告旨在提供对被测材料的质量和可靠性进行评估的依据，以实现相关工程和制造行业的需求。

正文：1.实验步骤1.1准备工作1.1.1确定被测材料的规格和几何形状。

1.1.2清洁被测材料的表面，确保无油、灰尘等污染物。

1.2表面处理1.2.1对被测材料进行表面研磨，以去除氧化层和毛刺。

1.2.2清洁被测材料的表面，以确保无留存的油脂、污垢等。

1.3渗透剂涂布1.3.1选择适当的渗透剂，根据被测材料的特性和检测要求。

1.3.2均匀涂布渗透剂于被测材料表面，确保全面覆盖。

1.4渗透时间1.4.1根据渗透剂的要求和被测材料的特性，确定合适的渗透时间。

1.4.2在渗透时间结束后，将渗透剂从被测材料表面擦拭干净，不留渗透剂残留。

1.5影像记录1.5.1选取合适的光源和摄像设备，以捕捉被测材料表面的渗透剂残留。

1.5.2按照标准要求，将渗透剂残留的影像记录下来，作为渗透检测的基础。

2.结果分析2.1渗透剂残留观察2.1.1根据影像记录，观察渗透剂在被测材料表面的残留情况。

2.1.2分析渗透剂残留的分布、形状和大小，判断表面缺陷和裂纹的情况。

2.2缺陷定位2.2.1根据渗透剂残留的位置和形状，确定可能存在的缺陷区域。

2.2.2结合实际应用情况和工程要求，对缺陷进行定位和标记。

2.3缺陷评估2.3.1根据渗透剂残留的大小、形状和分布，进行缺陷的评估。

2.3.2利用相关标准和规范，对缺陷的严重程度和影响进行评估。

2.4缺陷分类2.4.1根据缺陷的特征和影响范围，对缺陷进行分类。

2.4.2建立缺陷分类标准，以便在今后的检测中进行参考和比对。

2.5结果报告2.5.1将实验结果整理成报告形式，包括对缺陷的描述、缺陷的评估和相应的建议。

2.5.2报告中应包含检测过程的详细记录、影像图像和分析结果的数据。
