焊缝的着色渗透探伤检验

实验八着色渗透探伤一、实验目的1.通过实验了解着色渗透探伤的基本原理；2.掌握着色渗透探伤的操作方法，以及缺陷的检查评定。

二、实验原理着色渗透探伤是采用带有红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损探伤法。

渗透探伤是检验表面开口缺陷的常规方法。

渗透探伤的基本原理是在被检工件表面涂上某种具有高渗透能力的渗透液，利用液体对固体表面细小孔隙的渗透作用，使渗透液渗透到工件表面的开口缺陷中，然后用水或其它清洗液将工件表面多余的渗透液清洗干净，待工件干燥后再把显像剂涂在工件表面，利用毛细管作用将缺陷中的渗透液重新吸附出来，在工件表面形成缺陷的痕迹，根据显示的缺陷痕迹对缺陷进行分析、判断。

其基本原理及基本步骤见图1。

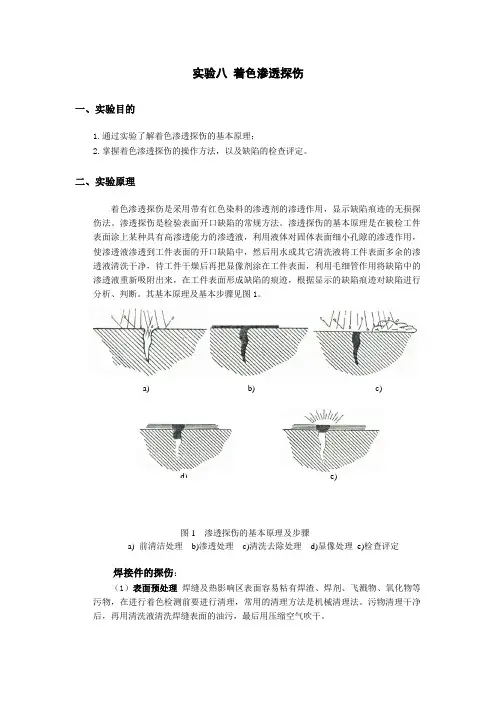

a) b) c)d) e)图1 渗透探伤的基本原理及步骤a) 前清洁处理b)渗透处理c)清洗去除处理d)显像处理e)检查评定焊接件的探伤：（1）表面预处理焊缝及热影响区表面容易粘有焊渣、焊剂、飞溅物、氧化物等污物，在进行着色检测前要进行清理，常用的清理方法是机械清理法。

污物清理干净后，再用清洗液清洗焊缝表面的油污，最后用压缩空气吹干。

（2）渗透由于焊接工件的尺寸一般较大，所以施加渗透液时，常采用喷涂或刷涂，一般应在焊缝上反复施加3～4次，每次间隔3～5min，小型工件可采用浸涂法（3）去除先用干燥、洁净不脱毛的布或纸按一个方向进行依次擦拭，直至大部分多余渗透剂被去除后，再用蘸有清洗剂的干净不脱毛布或纸进行擦拭，将被检面上多余的渗透剂全部擦净。

（4）干燥清洗干净的焊缝及热影响区表面可经自然风干或用压缩空气吹干。

（5）显像和观察利用压缩空气或压力喷罐将溶剂悬浮显像粉均匀地喷洒在焊缝及热影响区表面，显像3～5分钟后，可用肉眼或借助3～5放大镜观察所显示的图像，为发现细微缺陷，可间隔5分钟观察一次，重复观察2～3次。

（6）后清洗用湿布擦除被检面显像剂或用水冲洗。

避免残留在焊缝上的渗透液和显像剂会影响随后进行的焊接，使其产生缺陷。

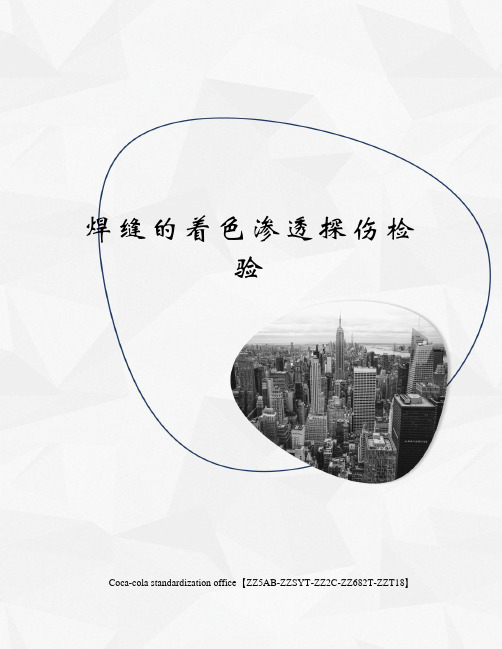

焊缝的着色渗透探伤检验Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】焊缝的着色渗透探伤检验焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。

与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。

着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。

然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。

渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。

1.着色渗透探伤方法的特点及应用范围着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。

着色渗透探伤法可用于以下部位的检查：1)焊前坡口切割面或加工面的检查。

2)焊缝及近缝区表面的检查。

3)焊接过程中焊道表面的检查。

4)临时装配定位拉筋板拆除后焊疤表面的检查。

2.着色渗透探伤剂的组成焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。

(1) 渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。

(2) 去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。

水洗型去除剂的主要组分是工业用水。

后乳化型去除剂由乳化剂和水组成。

乳化剂以表面活性剂为主、并附加调整粘度的溶剂。

(3) 显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂和快干式显像剂。

干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。

湿式显像剂是显像粉末的水溶液。

且溶液中显像粉末呈悬浮状态。

同时附加润湿剂，分散剂及防腐剂。

快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。

3.焊缝的着色渗透探伤的检验程序及操作要点焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。

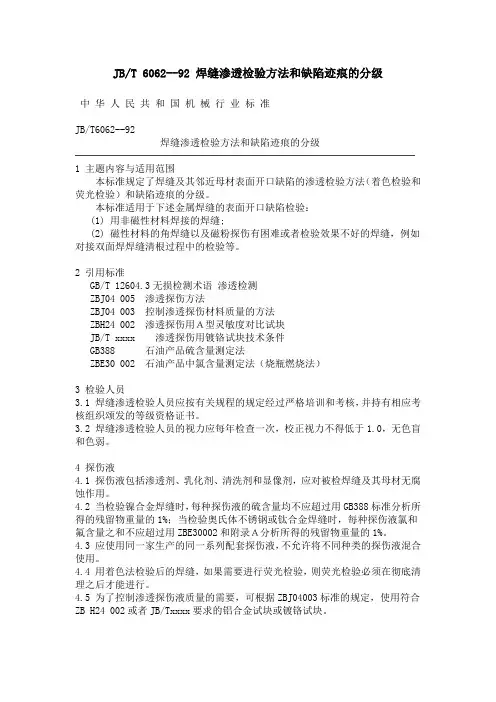

JB/T 6062--92 焊缝渗透检验方法和缺陷迹痕的分级中华人民共和国机械行业标准JB/T6062--92焊缝渗透检验方法和缺陷迹痕的分级──────────────────────────────────1 主题内容与适用范围本标准规定了焊缝及其邻近母材表面开口缺陷的渗透检验方法（着色检验和荧光检验）和缺陷迹痕的分级。

本标准适用于下述金属焊缝的表面开口缺陷检验：(1) 用非磁性材料焊接的焊缝;(2) 磁性材料的角焊缝以及磁粉探伤有困难或者检验效果不好的焊缝，例如对接双面焊焊缝清根过程中的检验等。

2 引用标准GB/T 12604.3无损检测术语渗透检测ZBJ04 005 渗透探伤方法ZBJ04 003 控制渗透探伤材料质量的方法ZBH24 002 渗透探伤用Ａ型灵敏度对比试块JB/T xxxx 渗透探伤用镀铬试块技术条件GB388 石油产品硫含量测定法ZBE30 002 石油产品中氯含量测定法（烧瓶燃烧法）3 检验人员3.1 焊缝渗透检验人员应按有关规程的规定经过严格培训和考核，并持有相应考核组织颂发的等级资格证书。

3.2 焊缝渗透检验人员的视力应每年检查一次，校正视力不得低于1.0，无色盲和色弱。

4 探伤液4.1 探伤液包括渗透剂、乳化剂、清洗剂和显像剂，应对被检焊缝及其母材无腐蚀作用。

4.2 当检验镍合金焊缝时，每种探伤液的硫含量均不应超过用GB388标准分析所得的残留物重量的1%；当检验奥氏体不锈钢或钛合金焊缝时，每种探伤液氯和氟含量之和不应超过用ZBE30002和附录Ａ分析所得的残留物重量的1%。

4.3 应使用同一家生产的同一系列配套探伤液，不允许将不同种类的探伤液混合使用。

4.4 用着色法检验后的焊缝，如果需要进行荧光检验，则荧光检验必须在彻底清理之后才能进行。

4.5 为了控制渗透探伤液质量的需要，可根据ZBJ04003标准的规定，使用符合ZB H24 002或者JB/Txxxx要求的铝合金试块或镀铬试块。

焊缝探伤检测方法
焊缝探伤检测是在焊接过程中对焊缝进行质量控制的重要方法。

以下是一些常用的焊缝探伤检测方法：
1. 超声波探伤检测：通过将超声波传入焊缝中，利用超声波在不同介质中传播速度的变化来检测焊缝内部的缺陷和不良结构。

这种方法非常灵敏，并且可以在不破坏焊缝的情况下进行检测。

2. 射线探伤检测：利用射线（通常是X射线或γ射线）在焊
缝中的吸收和散射来检测焊缝内的缺陷。

这种方法可以探测到非常小的缺陷，并且可以用于检测深部焊缝。

3. 磁粉探伤检测：将磁性材料（如铁粉）喷洒在焊缝表面，通过施加磁场来检测焊缝中的裂纹和断裂。

这种方法适用于检测表面缺陷，并且可以快速、经济地进行。

4. 渗透探伤检测：将渗透剂涂覆在焊缝表面，待其渗透入表面裂纹或孔洞中，随后用显色剂着色，可看到颜色变化，以检测表面缺陷。

这些方法各有优势和适用范围，具体选择何种方法应根据焊缝的要求和实际情况来决定。

在进行焊缝探伤检测时，应根据操作规程严格执行，确保检测结果的准确性和可靠性。

钢结构焊缝探伤的方法钢结构的焊缝是连接钢材的重要部分，焊缝的质量直接影响到整个钢结构的强度和稳定性。

因此，对焊缝进行探伤是非常重要的一项工作。

本文将介绍几种常见的钢结构焊缝探伤方法。

1. 目视检查法目视检查法是最简单、最常用的焊缝探伤方法之一。

通过肉眼观察焊缝表面的形貌和颜色，可以初步判断焊缝的质量。

正常的焊缝表面应该平整、均匀，没有明显的裂纹、气孔和夹渣等缺陷。

目视检查法适用于焊缝表面缺陷较为明显的情况，但无法发现内部缺陷。

2. 渗透检测法渗透检测法是一种常用的焊缝表面缺陷检测方法。

它利用液体渗透剂的浸透性，将渗透剂涂覆在焊缝表面，待一定时间后擦拭干净，观察是否有渗透液残留的现象。

如果有残留，说明焊缝表面存在裂纹、气孔或夹渣等缺陷。

渗透检测法适用于焊缝表面缺陷较为细微的情况，但无法发现焊缝内部的缺陷。

3. 超声波检测法超声波检测法是一种常用的焊缝内部缺陷检测方法。

它利用超声波在材料中传播的特性，通过探头将超声波传入焊缝内部，接收反射回来的超声波信号，根据信号的强弱和时间来判断焊缝是否存在缺陷。

超声波检测法可以发现焊缝内部的裂纹、夹渣、气孔等缺陷，具有较高的灵敏度和准确性。

4. X射线检测法X射线检测法是一种常用的焊缝内部缺陷检测方法。

它利用X射线的穿透能力，通过将X射线照射在焊缝上，接收经过焊缝后的射线，根据射线的衰减程度来判断焊缝内部是否存在缺陷。

X射线检测法可以发现焊缝内部的裂纹、夹渣、气孔等缺陷，具有较高的探测深度和分辨率。

5. 磁粉检测法磁粉检测法是一种常用的焊缝表面和近表面缺陷检测方法。

它利用磁场的引导作用，将磁粉涂覆在焊缝表面，通过施加磁场使磁粉在焊缝表面和近表面形成磁线，观察磁粉的聚集情况来判断焊缝是否存在裂纹、夹渣、气孔等缺陷。

磁粉检测法适用于焊缝表面和近表面缺陷的检测，具有较高的敏感度和可靠性。

钢结构焊缝探伤的方法包括目视检查法、渗透检测法、超声波检测法、X射线检测法和磁粉检测法。

1. 准备工作1.1着色探伤剂：检查渗透剂（红）、清洗剂（黄）、显像剂（蓝）有无漏气、过期、膨胀，是否于通风干燥温度范围在10-50℃的环境中避光保存，渗透检测探伤剂的存放条件必须达到上述的要求。

1.2操作环境：温度在10-52℃范围内，通风良好且周围没有火源。

光线充足，白光照度≥500lux。

2. 操作程序2.1预清理2.1.1待测的焊缝、铸件必须经过酸洗处理，以确保其表面无氧化皮、油污、夹渣、夹砂等影响表面性能的缺陷。

2.1.2待测的产品检查无误后，用水冲洗产品的待检处（焊缝为焊缝±50mm，铸件为整体或者冒口打磨区等容易出现缩松的区域），冲洗完毕后倾倒清洗剂，用干净的布沿一个方向反复擦拭，直至待检面光洁。

2.2 渗透2.2.1进行渗透之前请确保待检产品处于干燥的状态，并且待检面光洁无污染。

2.2.2在待检面上均匀施加渗透剂，确保渗透剂覆盖待检面范围边缘延伸30mm处。

2.2.3渗透时间控制在10-15min，在渗透时间内确保渗透剂保持湿润。

2.3清洗2.3.1达到渗透时间后用干净的布或纸沿同一方向将待检面多余的渗透剂擦掉。

2.3.2待检面大部分渗透剂擦除干净后，将清洗剂喷在干净的布或者纸表面，沿一个方向反复擦拭待检面，直到待检表面完全没有渗透剂残留。

2.3.3对于整体检测的大型铸件，可以用水冲洗渗透剂，水压不超过340kPa，冲洗角度最好控制在30-40°，一直冲洗到整体无渗透剂残留为止。

2.4干燥2.4.1 对于焊缝等部分位置检测的、用清洗剂清洗的产品，可以直接在自然条件下干燥，干燥的过程中确保无杂物落在待检面上。

2.4.2对于用水冲洗的产品，可以用风机烘干，热风温度不超过70℃，一直干燥至表面无水渍即可，禁止干燥太长时间2.5显像2.5.1干燥完毕后即可进行显像操作，施加显像剂之前要先摇匀。

2.5.2对于焊缝和部分检测的铸件，施加显像剂时角度控制在30-40°，喷嘴距待检面300-400mm，沿一个方向施加一次显像剂即可。

着色渗透探伤工作标准一、适用范围本标准适用于检查致密性金属材料(包括焊缝)、非金属材料(如玻璃、陶瓷、氟塑料)及其制品表面开口性的缺陷，如暴露于表面的裂纹、气孔、疏松、分层、未焊透及未熔合等缺陷。

着色渗透探伤工作标准二、原理利用液体的渗透现象、毛细作用和吸附原理来检查材料、制品表面的开口缺陷。

探伤时，将红色渗透剂施加在被检表面，如果被检表面存在缺陷，渗透剂便渗入缺陷内，当把表面多余渗透剂去除后，再施加白色显象剂，缺陷内的渗透剂便被吸出，从而在白色背景上呈现出红色缺陷迹痕。

三、对工件被检表面的要求1、被检表面及其周围25mm区域内应无油污、锈蚀、切屑、漆层及其它污物。

2、检查焊缝时，在焊缝表面及距焊缝边缘30mm内不应有氧化皮、焊渣、飞溅等污物。

3、机加工件表面的粗糙度应不大于 6.3√(光洁度∨5)。

渗透剂、清洗剂、四、渗透剂、清洗剂、显象剂的选择原则1、渗透剂应有良好的渗透性能、颜色鲜艳、对被检表面无腐蚀、对人体毒性小、剌激性小、挥发性小、易于清洗、并与被检容器内所使用的介质相容。

2、清洗剂应能去除被检表面的多余渗透剂又不会过洗。

对被检表面无腐蚀、对人体毒性小和剌激性小。

3、显象剂应能在被检表面上形成均匀的白色背景，对渗透剂有强的吸附性能，显示缺陷迹痕对比度好。

4、推荐几种着色探伤剂，见附录A。

5、用于检验和选用渗透探伤剂的对比试块见附录B。

五、操作程序（一）预清理在被检表面施加渗透剂前，应按 3.1和 3.2条要求，采用溶剂清洗、蒸气清洗、碱洗或机械方法进行处理。

然后，被检表面要进行充分干燥。

（二）渗透1、渗透方法的选用：（1）对焊缝和大部件作局部探伤时，宜采用刷涂或喷涂法，应注意被检表面在渗透时间内保持润湿状态;（2）对数量多、尺寸小的零件作探伤时，宜采用浸渍法。

2、渗透时间取决于渗透剂种类、被检工件的材质、预测缺陷的种类、大小以及被检表面状态和探伤时的环境温度。

当环境温度为5--50℃时，渗透时间通常在10--15min之间或按探伤剂说明书执行。

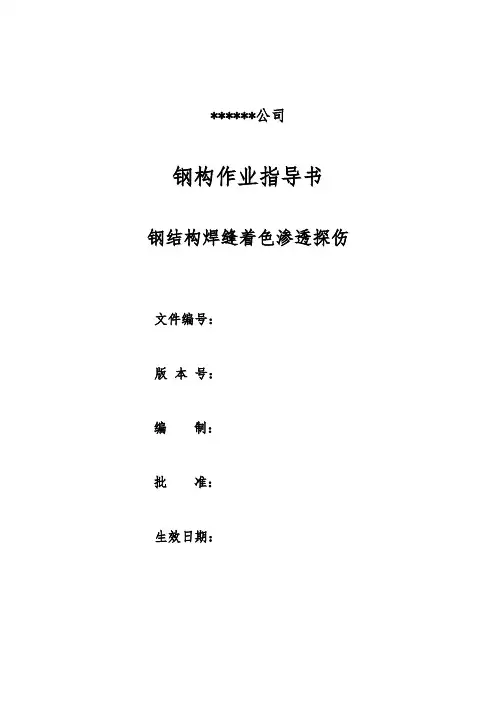

******公司钢构作业指导书钢结构焊缝着色渗透探伤文件编号：版本号：编制：批准：生效日期：钢结构焊缝着色渗透探伤实施细则1．目的为使测试人员在做渗透探伤时有章可循，并使其操作合乎规范。

2．适用范围溶剂去除型着色渗透探伤方法是一种用于探测非多孔性的金属或其它材料的表面开口缺陷的有效方法，可以用这种方法探测的典型缺陷有：裂缝、裂纹、折迭、冷隔、分层及气孔。

3．检测依据1.1 GB50205-2001钢结构工程施工质量验收规范1.2 JGJ81-2002建筑钢结构焊接技术规程1.3 TB10212-2009铁路钢桥制造规范1.4 JTG/T F50-2011公路桥涵施工技术规范1.5 JB/T6062-2007无损检测焊缝渗透检测4．检验方法概述渗透法的原理是先对被检验的表面施加液体渗透剂，并让它渗入缺陷中，然后除去所有多余的渗透剂，干燥零件，再施加一种显像剂。

显像剂的作用有两个：一是作为一种吸收剂，将已经渗入缺陷中的渗透剂吸出来；二是作为一种本底的衬托，以加强渗透剂迹像的能见度。

5. 检测技术要求按照JGJ81-2002规程中第7.3.10条的规定，有下列情况之一应进行表面检测，若工件为非铁磁性材料应采用渗透探伤。

a，外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测；b，外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；c，设计图纸规定进行表面探伤时；d，检查员认为有必要时。

6．人员要求所有从事渗透探伤的检验员应通过有关部门组织的渗透探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制渗透探伤工艺规程和工艺卡以及签发审核检验报告。

渗透探伤人员的未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0(小数记录值为1.0)，测试方法应符合GB 11533的规定。

并每年检查1次，不得有色盲。

7．检测器材7.1液体渗透检验材料应按表-1进行：渗透剂应按照标准相关规定进行保存和做相对密度校验，对于散装渗透剂应提取基准渗透剂，并做浓度校验和性能对比试验，正在使用中的渗透剂应进行外观检查。

引言概述：
焊缝着色渗透探伤实验是一种常用的无损检测方法，用于检测焊缝中是否存在裂纹、表面缺陷等问题。

本文将详细介绍焊缝着色渗透探伤实验的原理、操作步骤、注意事项以及实验结果的判断方法，旨在帮助读者深入了解焊缝着色渗透探伤的应用。

正文内容：
1.焊缝着色渗透探伤的原理
1.1渗透探伤原理
1.2焊缝着色渗透探伤原理
2.焊缝着色渗透探伤实验的操作步骤
2.1表面清洁处理
2.2涂布着色剂
2.3涂布渗透剂
2.4渗透时间
2.5清洗和干燥
3.焊缝着色渗透探伤实验的注意事项
3.1实验器材和试剂的选择
3.2操作环境的要求
3.3操作人员的要求
3.4实验过程中的安全措施
3.5实验结果的不确定度及解释
4.焊缝着色渗透探伤实验结果的判断方法
4.1着色剂的表现
4.2渗透剂的表现
4.3观察光源的选择
4.4实验结果的判定标准
4.5实验结果的记录和报告
5.焊缝着色渗透探伤实验的应用领域
5.1压力容器领域
5.2建筑工程领域
5.3车辆制造领域
5.4航空航天领域
5.5核工业领域
总结：
焊缝着色渗透探伤实验是一种有效的无损检测方法，其原理简单、操作便捷、结果可靠。

在实验过程中，需注意选择适合的试剂和仪器设备，操作人员需具备一定的专业知识和实操经验，同时要严格遵守安全操作规程。

通过对焊缝着色渗透探伤实验结果的判
断，可以及时发现焊缝中的缺陷，避免潜在的安全隐患。

焊缝着色渗透探伤实验在压力容器、建筑工程、车辆制造、航空航天和核工业等领域广泛应用，为相关行业的安全生产和质量管理提供了重要的支持。

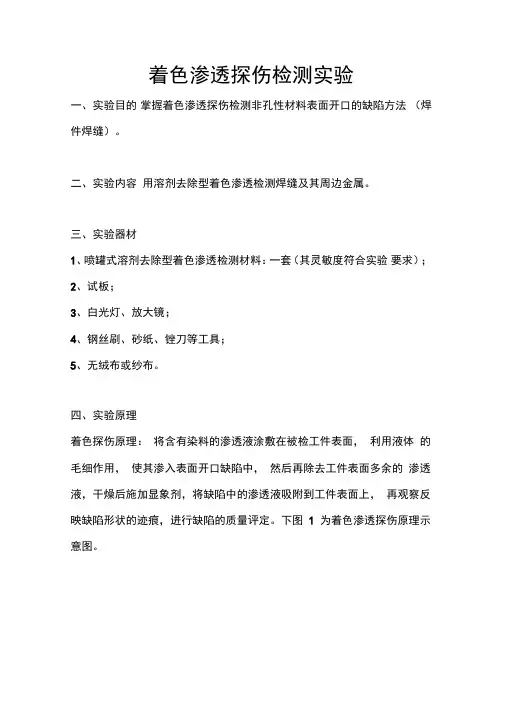

着色渗透探伤检测实验一、实验目的掌握着色渗透探伤检测非孔性材料表面开口的缺陷方法（焊件焊缝）。

二、实验内容用溶剂去除型着色渗透检测焊缝及其周边金属。

三、实验器材1、喷罐式溶剂去除型着色渗透检测材料：一套（其灵敏度符合实验要求）；2、试板；3、白光灯、放大镜；4、钢丝刷、砂纸、锉刀等工具；5、无绒布或纱布。

四、实验原理着色探伤原理：将含有染料的渗透液涂敷在被检工件表面，利用液体的毛细作用，使其渗入表面开口缺陷中，然后再除去工件表面多余的渗透液，干燥后施加显象剂，将缺陷中的渗透液吸附到工件表面上，再观察反映缺陷形状的迹痕，进行缺陷的质量评定。

下图 1 为着色渗透探伤原理示意图。

预清洗渗透清洗图1为着色渗透探伤原理示意图五、实验步骤1、预处理：先用钢丝刷、砂纸、锂刀等工具清理试板的检测区域，及检测部位四周向外扩展约25mm去除试板表面的锈迹等污物；再用清洗剂清洗试板的受检表面，以除去油污和污垢。

2、渗透：将渗透液喷涂于清洗干净好的试板受检面，渗透时间为10min,环境温度为15〜50C ;在整个渗透时间内，渗透液必须润湿受检表面，保护不干状态。

3、去除：渗透完毕后，先用干布擦去表面多余渗透液，然后用沾有去除剂的无绒布擦拭，擦拭时，应朝一个方向擦拭，不能往复擦拭。

4、显像：将显像剂喷涂于受检表面，喷涂时，喷嘴距被检工件表面一般以300〜400mr为宜，喷洒方向与受检表面夹角为30°〜40°,以形成薄而均匀的显像剂层，显像剂层厚度以0.05〜0.07mm为宜，应覆盖工件底色。

5、观察检测：显像结束后，应在白光下进行检测，必要时，可用5〜10倍放大镜观察。

6、记录并出具报告：做好记录并根据标准、规范或技术文件进行质量评定，最后出具报告。

六、实验报告要求1、采用校实验报告纸手写。

2、写明班级、学号、试验日期、试验内容、试验目的。

3、注意交代清楚每步试验的材料、使用的器具、采用的方法。

4、每位同学独立完成，互相讨论，理清思路，可按试验顺序自行整理试验内容、试验目的。

焊缝的着色渗透探伤考验之阳早格格创做焊缝的着色渗透探伤是考验焊交交头表面缺陷的灵验要领之一.与焊缝的磁粉探伤相比，它具备没有限造于铁磁性资料的便宜，其应用范畴可夸大到奥氏体没有锈钢战镍合金等非磁性资料.着色渗透探伤历程是将含有颜料战荧光粉剂的渗透液喷洒或者涂敷正在焊件受检部位表面上，利用液体的毛细管效率，使其渗进到启心的表面缺陷中.而后扫除残留正在表面的渗透液，等搞燥后施加隐像剂，将已渗进到缺陷中的渗透液吸附到表面上去而隐现出缺陷痕迹.渗透探伤的缺面是只可检测启心坡的表面缺陷，而无法检测表层的埋躲缺陷.1.着色渗透探伤要领的特性及应用范畴着色渗透探伤法还可按分歧的隐像历程分成搞式隐像法、干式隐像法战无隐像剂隐像法.着色渗透探伤法可用于以下部位的查看：1)焊前坡心切割里或者加工里的查看.2)焊缝及近缝区表面的查看.3)焊交历程中焊讲表面的查看.4)临时拆置定位推筋板裁撤后焊疤表面的查看.渗透探伤剂的组成焊缝渗透探伤用试剂包罗渗透剂、去除剂战隐像剂. (1) 渗透剂液体状态的渗透剂常常由颜料、溶剂、乳化剂战多种巩固渗透本能的增加剂组成.(2) 去除剂焊缝渗透探伤用去除剂分火洗型、后乳化型战溶剂型.火洗型去除剂的主要组分是工业用火.后乳化型去除剂由乳化剂战火组成.乳化剂以表面活性剂为主、并附加安排粘度的溶剂.(3) 隐像剂渗透探伤用隐像剂分搞式隐像剂、干式隐像剂战快搞式隐像剂.搞式隐像剂的组分是红色无机粉终，如氧化镁战氧化钛粉终.干式隐像剂是隐像粉终的火溶液.且溶液中隐像粉终呈悬浮状态.共时附加潮干剂，分别剂及防腐剂.快搞式隐像剂是隐像粉终溶解于挥收性有机溶液中，并加适量节造剂战密释剂等.3.焊缝的着色渗透探伤的考验步调及支配重心焊缝渗透探伤的考验步调包罗预处理、预荡涤、渗透处理、乳化处理、去除处理、搞燥处理、隐像、瞅察战后处理等.各考验步调的支配重心、缺陷痕迹的形式及其成果详睹下表.焊缝着色渗透探伤考验步调战支配重心渗透探伤痕迹形式及其成果4.缺陷痕迹的评比焊缝着色渗透探伤中百般罕睹的焊交缺陷痕迹特性综列于下表.缺陷痕迹的评比，可参照JB/T6062-1992《焊缝渗透考验要领战缺陷痕迹分级》尺度的确定实止，该尺度将缺陷痕迹分成4个品量等第，I级央供最下，IV级央供最矮.详睹下表.百般焊交缺陷痕迹特性焊缝渗透探伤缺陷痕迹分级尺度。

渗透探伤检验作业指导书目录1 总则2 检验人员3 作业程序、方法及工艺要求4 缺陷质量分级5 安全技术措施6 文明施工及环境保护措施7 附录1 总则1.1 概述本指导书中的渗透探伤方法是溶剂去除型着色渗透探伤方法。

编制目的：明确这种渗透探伤的整个过程及各方面要求，保证工作质量。

本指导书适用于电力建设中的锅炉、压力容器、压力管道及其它非多孔性材料表面开口缺陷的检测。

1.2 编制依据1.2.1 《？？MW工程2#机组金属检验施工组织设计》1.2.2 《火力发电厂焊接技术规程》 DL/T869-2004（以下简称《焊规》）1.3.3 《蒸汽锅炉安全技术监察规程》劳部发<1996>276号1.3.4 《压力容器安全技术监察规程》质技监局锅发<1999>154号1.2.5 《承压设备无损检测》 JB/T4730.5-2005（以下简称JB/T4730.5）1.3.6 《电力建设安全工作规程（第一部分：火力发电厂部分）》 DL5009.1-20022 检验人员2.1 凡从事锅炉、压力容器及压力管道原材料、零部件和焊缝渗透检测人员，都必须经技术培训，掌握了解必要的设计、材料、制造、检验方面的基本知识，并按照国家质量监督检验检疫总局文件“特种设备无损检测人员考核与监督管理规则”的要求，经过考核取得渗透检测技术资格。

2.2 无损检测人员按技术等级分为高、中、初级。

取得渗透检测方法各技术等级的人员，只能从事与该技术等级相应的无损检测工作，并负相应的技术责任。

2.3 凡从事锅炉、压力容器及压力管道渗透检测的人员，除具有良好的身体素质外，视力必须满足下列要求：未经矫正或经矫正的近和远视力应不低于5.0（测试方法应符合GB11533的规定），并一年检查一次。

不能有色盲、色弱。

3 作业程序、方法及工艺要求3.1 准备工作3.1.1 技术准备3.1.1.1 根据《金属试验委托单》了解被检工件情况，包括材料、规格等。

焊缝的着色渗透探伤检验焊缝的着色渗透探伤是检验焊接接头表面缺陷的有效方法之一。

与焊缝的磁粉探伤相比，它具有不局限于铁磁性材料的优点，其应用范围可扩大到奥氏体不锈钢和镍合金等非磁性材料。

着色渗透探伤过程是将含有颜料和荧光粉剂的渗透液喷洒或涂敷在焊件受检部位表面上，利用液体的毛细管作用，使其渗入到开口的表面缺陷中。

然后清除残留在表面的渗透液，等干燥后施加显像剂，将已渗入到缺陷中的渗透液吸附到表面上来而显示出缺陷痕迹。

渗透探伤的缺点是只能检测开口坡的表面缺陷，而无法检测表层的埋藏缺陷。

1.着色渗透探伤方法的特点及应用范围着色渗透探伤法还可按不同的显像过程分成干式显像法、湿式显像法和无显像剂显像法。

着色渗透探伤法可用于以下部位的检查：1)焊前坡口切割面或加工面的检查。

2)焊缝及近缝区表面的检查。

3)焊接过程中焊道表面的检查。

焊缝渗透探伤用试剂包括渗透剂、去除剂和显像剂。

(1)渗透剂液体状态的渗透剂通常由颜料、溶剂、乳化剂和多种增强渗透性能的添加剂组成。

(2)去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型和溶剂型。

水洗型去除剂的主要组分是工业用水。

后乳化型去除剂由乳化剂和水组成。

乳化剂以表面活性剂为主、并附加调整粘度的溶剂。

(3)显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂和快干式显像剂。

干式显像剂的组分是白色无机粉末，如氧化镁和氧化钛粉末。

湿式显像剂是显像粉末的水溶液。

且溶液中显像粉末呈悬浮状态。

同时附加润湿剂，分散剂及防腐剂。

快干式显像剂是显像粉末溶解于挥发性有机溶液中，并加适量限制剂和稀释剂等。

3.焊缝的着色渗透探伤的检验程序及操作要点焊缝渗透探伤的检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察和后处理等。

各检验程序的操作要点、缺陷痕迹的形式及其成因详见下表。

焊缝着色渗透探伤中各种常见的焊接缺陷痕迹特征综列于下表。

缺陷痕迹的评定，可参照JB/T6062-1992《焊缝渗透检验方法和缺陷痕迹分级》标准的规定执行，该标准将缺陷痕迹分成4个质量等级，I级要求最高，IV级要求最低。

焊缝得着色渗透探伤检验焊缝得着色渗透探伤就是检验焊接接头表面缺陷得有效方法之一。

与焊缝得磁粉探伤相比,它具有不局限于铁磁性材料得优点,其应用范围可扩大到奥氏体不锈钢与镍合金等非磁性材料。

着色渗透探伤过程就是将含有颜料与荧光粉剂得渗透液喷洒或涂敷在焊件受检部位表面上,利用液体得毛细管作用,使其渗入到开口得表面缺陷中。

然后清除残留在表面得渗透液,等干燥后施加显像剂,将已渗入到缺陷中得渗透液吸附到表面上来而显示出缺陷痕迹。

渗透探伤得缺点就是只能检测开口坡得表面缺陷,而无法检测表层得埋藏缺陷。

1、着色渗透探伤方法得特点及应用范围着色渗透探伤法还可按不同得显像过程分成干式显像法、湿式显像法与无显像剂显像法。

着色渗透探伤法可用于以下部位得检查:1)焊前坡口切割面或加工面得检查。

2)焊缝及近缝区表面得检查。

3)焊接过程中焊道表面得检查。

焊缝渗透探伤用试剂包括渗透剂、去除剂与显像剂。

(1) 渗透剂液体状态得渗透剂通常由颜料、溶剂、乳化剂与多种增强渗透性能得添加剂组成。

(2) 去除剂焊缝渗透探伤用去除剂分水洗型、后乳化型与溶剂型。

水洗型去除剂得主要组分就是工业用水。

后乳化型去除剂由乳化剂与水组成。

乳化剂以表面活性剂为主、并附加调整粘度得溶剂。

(3) 显像剂渗透探伤用显像剂分干式显像剂、湿式显像剂与快干式显像剂。

干式显像剂得组分就是白色无机粉末,如氧化镁与氧化钛粉末。

湿式显像剂就是显像粉末得水溶液。

且溶液中显像粉末呈悬浮状态。

同时附加润湿剂,分散剂及防腐剂。

快干式显像剂就是显像粉末溶解于挥发性有机溶液中,并加适量限制剂与稀释剂等。

3、焊缝得着色渗透探伤得检验程序及操作要点焊缝渗透探伤得检验程序包括预处理、预清洗、渗透处理、乳化处理、去除处理、干燥处理、显像、观察与后处理等。

各检验程序得操作要点、缺陷痕迹得形式及其成因详见下表。

焊缝着色渗透探伤中各种常见得焊接缺陷痕迹特征综列于下表。

缺陷痕迹得评定,可参照JB/T6062-1992《焊缝渗透检验方法与缺陷痕迹分级》标准得规定执行,该标准将缺陷痕迹分成4个质量等级,I级要求最高,IV级要求最低。
