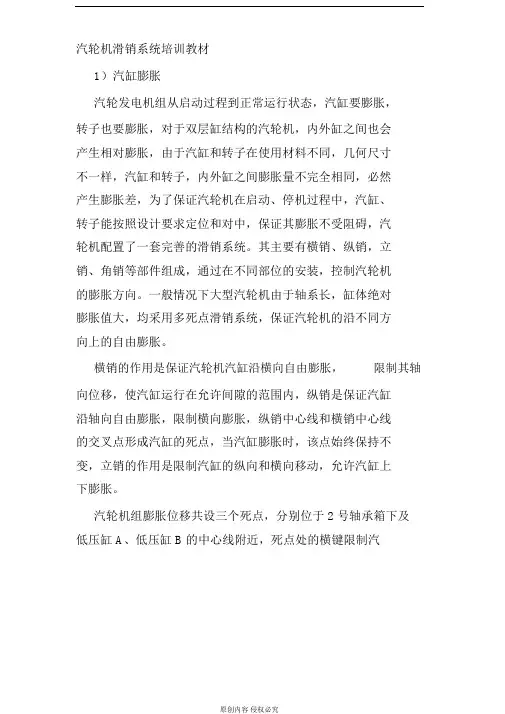

汽轮机滑销系统培训教材
1）汽缸膨胀
汽轮发电机组从启动过程到正常运行状态，汽缸要膨胀，转子也要膨胀，对于双层缸结构的汽轮机，内外缸之间也会产生相对膨胀，由于汽缸和转子在使用材料不同，几何尺寸不一样，汽缸和转子，内外缸之间膨胀量不完全相同，必然产生膨胀差，为了保证汽轮机在启动、停机过程中，汽缸、转子能按照设计要求定位和对中，保证其膨胀不受阻碍，汽轮机配置了一套完善的滑销系统。其主要有横销、纵销，立销、角销等部件组成，通过在不同部位的安装，控制汽轮机的膨胀方向。一般情况下大型汽轮机由于轴系长，缸体绝对膨胀值大，均采用多死点滑销系统，保证汽轮机的沿不同方向上的自由膨胀。
横销的作用是保证汽轮机汽缸沿横向自由膨胀，限制其轴向位移，使汽缸运行在允许间隙的范围内，纵销是保证汽缸沿轴向自由膨胀，限制横向膨胀，纵销中心线和横销中心线的交叉点形成汽缸的死点，当汽缸膨胀时，该点始终保持不变，立销的作用是限制汽缸的纵向和横向移动，允许汽缸上下膨胀。
汽轮机组膨胀位移共设三个死点，分别位于2号轴承箱下及低压缸A、低压缸B的中心线附近，死点处的横键限制汽
缸的轴向位移，同时，在前轴承箱及两个低压缸的纵向中心线的纵销引导汽缸沿轴向自由膨胀而限制横向跑偏。
在三台汽缸与四只轴承座之间设有六个立销来保持其中心线一致，在1号轴承箱及2号轴承箱上设有两只纵销，使膨胀过程中所有轴承座的中心保持不变，即通过立销和纵销使转子中心线与汽缸的中心线保持一致，不受热膨胀的影响。
在高中压缸与1号轴承箱和2号轴承箱之间，设有四支猫爪横销，在1号轴承箱与座架之间设有带润滑槽的滑块，使前箱相对于座架可以相对滑动，这样就比较好地解决了机组在运行中的膨胀问题，能够解决机组由于膨胀不畅而引起的振动问题。在2号轴承箱与座架之间设有二只横销，构成高中压外缸的膨胀死点，在膨胀过程中，2号轴承箱不动，高中压缸的膨胀推动前箱向前滑动。为防止在膨胀过程中1、2号轴承座翘头，在前箱轴承座台板上设有角销。
在低压A、B外缸与座架之间分别设有二只横销，构成低压A、B外缸的膨胀死点使其受热时分别由汽缸中部向前、后两侧膨胀。
2）转子膨胀
汽轮机转子的膨胀死点的确定：转子是采用刚性连接的，轴向位移可以传递，轴向推力是有推力轴承承担，该轴承允
许的位移是很小的，因而，推力轴承工作面就是转子和汽缸的相对死点，当机组的动静部分相对位置调整完成后，转子的轴向推力就由推力轴承承担，转子膨胀时，以该死点为基准向前、向后膨胀，距离该点的位置越远，其相对位移越大。高中压转子向机头方向膨胀，而低压转子则向发电机方向膨胀。汽轮机的转子死点在2号轴承箱内，转子以此为死点向前后两侧膨胀。
