汽轮机运行培训教材

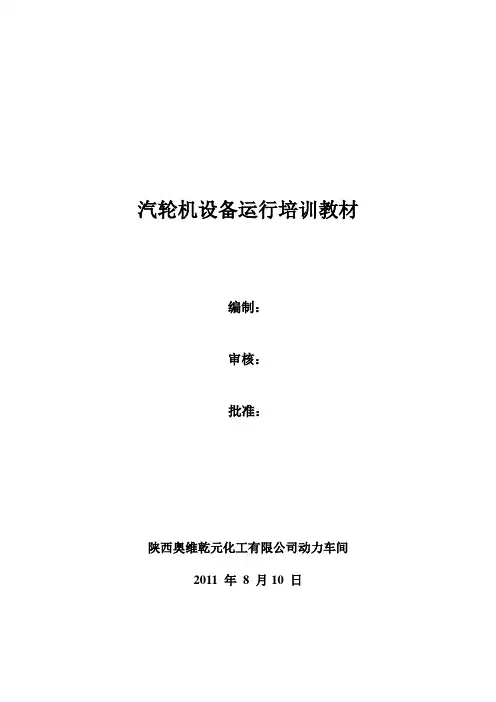

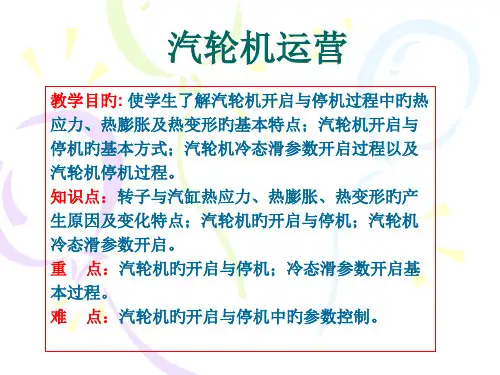

汽轮机设备运行培训教材编制：审核：批准：陕西奥维乾元化工有限公司动力车间2011 年8 月10 日目录概述 (5)1．火力发电厂的生产过程 (5)2．汽轮机设备的组成情况 (6)第一篇汽轮机运行 (7)第一章汽轮机的工作原理 (7)1．汽轮机的基本工作原理和类型 (7)2．汽轮机的损失、效率和经济指标 (10)3．汽轮发电机组的功率 (11)第二章汽轮机的调节系统 (12)1．汽轮机调节系统的基本概念 (12)2．汽轮机电液调节系统 (13)3．调节系统的特性及其基本要求 (15)4．汽轮机的保护系统 (18)5．汽轮机的供油系统 (19)第三章汽轮机的热工仪表、保护和自动控制 (21)1．热工检测和仪表 (21)2．热力过程自动调节 (24)3．热工信号和保护 (27)第四章汽轮机的启动和停止 (31)1．汽轮机的合理启动方式 (31)2．启动过程 (35)3．冷态启动 (37)4．热态启动 (42)5．汽轮机停机 (44)第五章汽轮机运行中的维护 (46)1．运行中的维护 (46)2．运行中对安全、经济指标的监控和调整 (51)第六章汽轮机的事故处理和预防 (54)1．汽轮机的事故处理原则和基本要求 (54)2．汽轮机水冲击 (57)3．汽轮机超速 (58)4．汽轮机真空下降 (59)5．汽轮机叶片脱落 (60)6．油系统故障 (60)第二篇汽轮机附属设备的运行 (64)第七章凝汽设备 (64)1．凝汽设备的作用 (64)2．凝汽器真空的建立和维持 (64)3．凝汽器的投运和停用 (66)第八章给水回热设备和除氧器 (68)1．回热加热器的分类 (68)2．给水回热加热器的保护与运行 (68)3．除氧器 (70)第三篇水泵及运行 (73)第九章水泵的基础知识 (73)1．水泵的主要性能参数 (73)2．水泵的分类和型号 (74)3．水泵的运行 (76)4．离心泵常见的故障和处理方法 (78)第四篇事故预防 (80)第十章汽机运行反事故措施 (80)1．防止汽轮机油系统着火事故技术措施 (80)2．防止汽轮机超速事故技术措施 (80)3．防止汽轮机轴系断裂事故技术措施 (81)4．防止汽轮机大轴弯曲事故技术措施 (81)5．防止汽轮机轴瓦烧损事故技术措施 (83)6．防止分散控制系统（DCS）失灵、热工保护拒动事故技术措施 (83)7．防止汽缸进冷汽、冷水的技术措施 (84)8．防止汽轮机油中进水的技术措施 (85)9．防止低压缸排大汽安全门动作的技术措施 (85)10．防止辅机设备轴承烧损的技术措施 (86)11．防止主油箱跑油的技术措施 (86)12．防止电动机烧损事故技术措施 (87)13．防止做给水泵措施时泵体超压的技术措施 (88)14．防止辅助转机倒转的技术措施 (88)15．防止高加满水造成汽轮机水击的技术措施 (89)附录 (89)附录A：饱和蒸汽压力与温度对应表 (89)附录B：饱和蒸汽温度与压力对应表 (90)概述1．火力发电厂的生产过程上图是火力发电厂生产过程中的热力系统图。

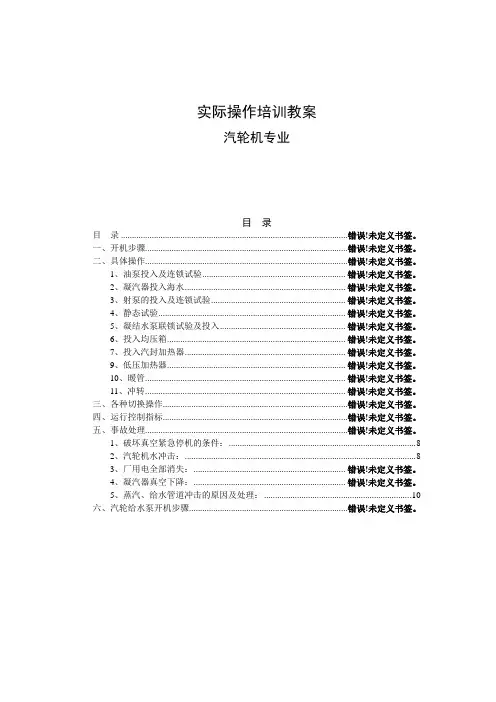

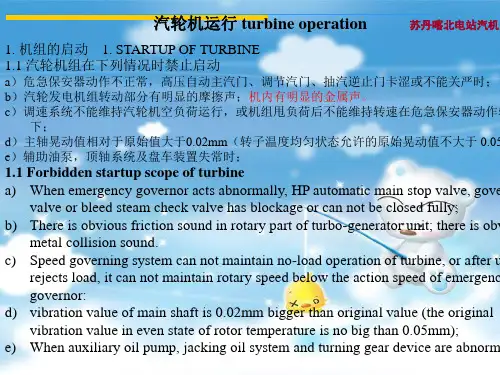

实际操作培训教案汽轮机专业目录目录 .................................................................................................... 错误！未定义书签。

一、开机步骤......................................................................................... 错误！未定义书签。

二、具体操作......................................................................................... 错误！未定义书签。

1、油泵投入及连锁试验............................................................... 错误！未定义书签。

2、凝汽器投入海水....................................................................... 错误！未定义书签。

3、射泵的投入及连锁试验........................................................... 错误！未定义书签。

4、静态试验................................................................................... 错误！未定义书签。

5、凝结水泵联锁试验及投入....................................................... 错误！未定义书签。

6、投入均压箱............................................................................... 错误！未定义书签。

汽轮机离心式压缩机基础知识培训教材目录第一章汽轮机 (2)一、汽轮机的定义和分类 (2)二、汽轮机基本原理、结构 (3)三、汽轮机的结构及各部件的用途 (7)四、汽轮机的功率和效率 (12)五、汽轮机的辅助系统 (14)六、空压机组用汽轮机简介 (31)七、氮压机组用汽轮机简介 (33)八、汽轮机组知识问答 (35)第二章离心式压缩机 (48)一、压缩机的定义和分类 (48)二、离心式压缩机工作原理及基本结构 (48)三、离心式压缩机的功耗及效率 (52)四、离心式压缩机运行有关概念 (54)五、离心式压缩机的性能曲线、压缩机与管网联合工作 (60)六、离心式压缩机组辅助系统 (62)七、离心式压缩机工况调节的几种方法 (65)八、空压机组流程简介及说明 (69)九、氮压机组流程简介及说明 (71)十、压缩机知识问答 (72)第一章汽轮机一、汽轮机的定义和分类汽轮机，又叫透平，它是用蒸汽做功的一种旋转式热力原动机，它的优点是功率大、效率高、结构简单、易损件少，运行安全可靠，调速方便、振动小、噪音小、防爆等，在炼油厂还可以充分利用炼油过程的余热生产蒸汽作为机泵的动力，这样可以综合利用热能。

正因为这些优点，蒸汽汽轮，蒸汽汽轮机得到了广泛的应用。

来自锅炉或其它汽源的蒸汽通过调速阀进入汽轮机，依次高速流过一系列环形配置的喷嘴(或静叶栅)和动叶栅而膨胀做功(将蒸汽的热能转换成动能)，推动汽轮机转子旋转(将蒸汽的动能转换成机械功)，汽轮机又带动发电机或压缩机，泵等对外做功。

1、汽轮机按照热力过程分为:（1）凝汽式汽轮机蒸汽在汽轮汽机中做功后全部排入凝汽器冷凝，凝汽器内部压力比大气压低。

（2）抽气凝汽式汽轮机蒸汽在汽轮机膨胀至某级时，将其中一部分蒸汽从汽轮机中抽出来，供给其它的蒸汽用户；其余蒸汽在后面级中做功后排入凝汽器。

（3）背压式汽轮机蒸汽进入汽轮机膨胀做功后，在大于1个大气压的压力下排出气缸，其排汽供其它低压用户使用。

前言为加强运行人员的技术培训，早日给以后机组的平安稳定运行奠定一个良好的理论根底，特编写该培训教材。

本书主要依据?汽轮机设备?、?电力安规?、?设备说明书及技术标准?等资料，内容主要包括汽机方面的各个主要系统、机组起停及运行维护、主要试验等。

因水平有限，并且受到资料欠缺的限制，尽管我们作了较大努力，但肯定存在不少谬误，万望大家批评并斧正。

编者2002．2．06目录第一章循环水系统第二章开式水系统第三章闭式水系统给水系统及泵组运行第四章凝结水系统第五章给水系统及泵组运行第六章辅汽系统第七章轴封汽系统第八章真空系统第九章主、再热蒸汽及旁路系统第十章汽轮机供油系统〔润滑油、EH油〕第十一章发电机氢气系统第十二章发电机密封油系统第十三章发电机定子冷却水系统第十四章DEH操作说明第十五章汽轮机的启停第十六章汽轮机快速冷却装置第十七章汽机试验第一章循环水系统一、系统概述循环水系统在全厂各种运行条件下连续供给冷却水至凝汽器，以带走主机及给水泵小汽轮机所排放的热量。

循环水系统并向开式冷却水系统及水力冲灰系统供水。

补给水系统向循环水系统中的冷却水塔水池供水，以补充冷却塔运行中蒸发、风吹及排污之损失。

在电厂运行期间循环水系统必须连续的运行。

该系统配置有自动加氯系统，以抑制系统中微生物的形成。

补充水系统采用弱酸处理，使循环水系统最大浓缩倍率控制在5.5倍左右。

为维持循环水系统的水质，系统的排污水局部从冷却塔水池排放，局部从凝汽器到冷却塔出水管上排放供除灰渣系统，有补充水系统补充循环水系统中的水量损失。

凝汽器冷却水量按夏季凝汽量时冷却倍率为55倍计算。

夏季工况时主机排汽量A()T/H。

小机排汽量191.4T/H，那么凝汽器冷却水量为〔A+B〕*55=78000T/H二．循环水塔：我厂每台汽轮发电机组，配一座自然通风双曲线型冷水塔；安装三台循环水泵；一条循环水压力进、水管道。

冷却塔名称淋水面积为8500m2，实际淋水面积8240 m2，采用单竖井虹吸配水。

作者：liar第一章汽轮机基本原理及结构第一节工程热力学常识工程热力学是热力学中的一个分支，它主要是研究热和功之间相互转换的规律，其主要目的是建立热机理论。

热能与其它能量之间的转换，总是通过物质的状态变化来实现的，如燃气轮机中的燃气。

蒸汽轮机中的水蒸气等，工程热力学把这种物质称为工质，最常用的工质是一些可压缩的流体。

1.状态参数基本概念工质的状态变化，我们可以通过几个状态参数加以描述。

（1）压力气体与其它物质一样都是由分子组成。

容器中的大量气体分子总是充满了整个容器，且一直处于不停的运动之中。

气体的压力即气体分子运动时撞击容器表面而在单位面积上所呈现的平均作用力，用P 表示。

在工程热力学中测量气体压力的单位是公斤力/㎡或公斤力/厘米²，或常用“工程气压”作单位。

即：1工程气压=1公斤力/厘米²=10000公斤力/米²。

通常物理学中所用的物理大气压是指由于空气的重力所产生的压力，它是以纬度45°出的海平面上的常年平均气压定作“标准大气压”，即物理大气压，它与工程气压的换算关系为：1物理大气压=1.033工程气压。

在工程测量中也常用水柱或汞柱来表示压力：1工程气压=10米水柱=736毫米汞柱1物理大气压=10.33米水柱=760毫米汞柱在工程上常用弹簧管式压力计或U型管式压力计测量工质的压力。

这些表计本身常处于大气压的作用下，从它们的工作原理可以看出，表计上所显示的数值是工质的压力与当地大气压的差值而不是工质的真实压力。

我们把工质的真实压力称为“绝对压力”，把表计所指示的压力称为“表压力”。

它们的关系是：当工质的绝对压力高于当地大气压时：工质绝对压力=当地大气压+表压力当工质绝对压力低于当地大气压时，即出现真空时：工质绝对压力=当地大气压力-表压力。

此时测量真空的仪器就叫真空计，而此时的“表压力”就称为真空度。

（2）温度温度表示了物体的冷热程度。

从分子运动学角度讲，温度是物体分子运动平均动能的度量，物体的温度越高表示其分子运动的速度越大，则动能也越大、即物体所具有的能量也越大。
