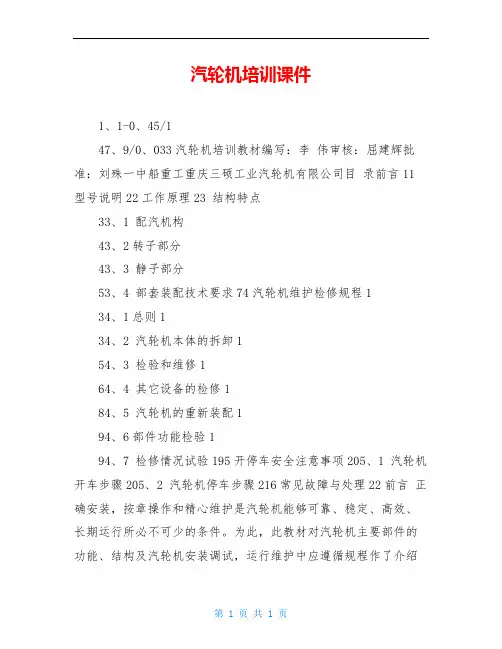

汽轮机培训课件1、1-0、45/147、9/0、033汽轮机培训教材编写：李伟审核：屈建辉批准：刘殊一中船重工重庆三硕工业汽轮机有限公司目录前言11 型号说明22工作原理23 结构特点33、1 配汽机构43、2转子部分43、3 静子部分53、4 部套装配技术要求74汽轮机维护检修规程134、1总则134、2 汽轮机本体的拆卸154、3 检验和维修164、4 其它设备的检修184、5 汽轮机的重新装配194、6部件功能检验194、7 检修情况试验195开停车安全注意事项205、1 汽轮机开车步骤205、2 汽轮机停车步骤216常见故障与处理22前言正确安装，按章操作和精心维护是汽轮机能够可靠、稳定、高效、长期运行所必不可少的条件。
为此，此教材对汽轮机主要部件的功能、结构及汽轮机安装调试，运行维护中应遵循规程作了介绍和说明。
在投运之前，阅读此资料对熟悉设备的性能、特点是有裨益的。
此教材包括型号说明、工作原理、结构特点、检修步骤、零部件装配的技术要求、开停车安全注意事项、事故分析及处理方法。
1 型号说明我公司主要生产的汽轮机主要参数如下：进气压力：0、3MPa550℃；排气压力：0、008MPa16000rpm；功率：≤50MW 。
主要有4个基型：N、B、CB、CN 。
分别代表凝汽式汽轮机、背压式汽轮机、抽汽背压式汽轮机、抽汽凝汽式汽轮机。
南化项目汽轮机型号为：N1、1-0、45/0、033/饱和。
其中：N凝汽式汽轮机1、1汽轮机功率为1、1MW0、45进气压力0、033排气压力N1、0-0、45/0、033/饱和型汽轮机，为单缸，低压冲动冷凝式汽轮机，输出能力为1000千瓦，其优点是成套性强，不仅体积小、重量轻、运输方便，而且结构简单，安全性高，安装操作维修拆卸方便。
汽轮机正常工况下的汽耗保证值允许误差为-2～+2%；汽轮机的噪音在距离机器1m处应小于85dB（A）;汽轮机调节精度达到NEMA SM23 D级标准。
汽轮机岗位安全培训教材第一章：引言在现代工业生产中，汽轮机岗位扮演着重要的角色，然而，汽轮机操作如果不谨慎或者不符合安全规范，将会引发严重的事故甚至人员伤亡。
为了提高汽轮机操作员的安全意识和操作能力，本教材旨在详细介绍汽轮机岗位的安全知识和操作技巧。
第二章：汽轮机的基本原理与结构1.汽轮机的基本原理1.1 热力循环原理1.2 蒸汽压力与温度的关系1.3 蒸汽进汽与排汽原理2.汽轮机的结构和主要部件介绍2.1 汽轮机的布置2.2 汽轮机的转子系统2.3 汽轮机的定子系统2.4 汽轮机的辅助系统第三章：汽轮机岗位的安全管理1.汽轮机安全管理的重要性1.1 安全生产责任制1.2 安全操作规程与制度1.3 安全设备与防护装置2.汽轮机操作员的安全意识和责任2.1 安全意识的培养2.2 安全生产责任2.3 安全操作的七条基本原则第四章：汽轮机操作的安全要点1.汽轮机操作前的准备工作1.1 作业许可证的申请与审批1.2 操作票的编制和验收1.3 安全工具和装备的准备2.汽轮机操作的关键环节及安全注意事项 2.1 点火与燃烧控制2.2 蒸汽调节与控制2.3 机组负荷调节与控制2.4 各类系统的运行监测与维护第五章：汽轮机事故应急处理与救援1.汽轮机事故的分类与原因分析1.1 机械故障事故1.2 电气故障事故1.3 控制失灵事故2.汽轮机事故的应急处理流程2.1 事故预警与报警2.2 事故处理流程与组织2.3 事后事故分析与处理第六章：汽轮机的维护与保养1.汽轮机的日常检查与维护1.1 润滑油的检查与更换1.2 冷却水的检查与维护2.汽轮机的定期检修与保养2.1 主机轴承的拆卸与更换2.2 压缩机叶轮的清洗与修复第七章：汽轮机岗位安全考核与评估1.安全考核与评估的意义1.1 安全考核的目的与原则1.2 安全评估的内容与方法2.汽轮机操作员的安全考核标准2.1 理论知识考核2.2 操作技能考核结语通过本教材的学习，相信汽轮机操作员将能够全面掌握汽轮机的安全知识与操作技巧，提高自己的安全意识和责任心，从而保障岗位安全和生产顺利进行。
前言为加强运行人员的技术培训，早日给以后机组的平安稳定运行奠定一个良好的理论根底，特编写该培训教材。
本书主要依据?汽轮机设备?、?电力安规?、?设备说明书及技术标准?等资料，内容主要包括汽机方面的各个主要系统、机组起停及运行维护、主要试验等。
因水平有限，并且受到资料欠缺的限制，尽管我们作了较大努力，但肯定存在不少谬误，万望大家批评并斧正。
编者2002．2．06目录第一章循环水系统第二章开式水系统第三章闭式水系统给水系统及泵组运行第四章凝结水系统第五章给水系统及泵组运行第六章辅汽系统第七章轴封汽系统第八章真空系统第九章主、再热蒸汽及旁路系统第十章汽轮机供油系统〔润滑油、EH油〕第十一章发电机氢气系统第十二章发电机密封油系统第十三章发电机定子冷却水系统第十四章DEH操作说明第十五章汽轮机的启停第十六章汽轮机快速冷却装置第十七章汽机试验第一章循环水系统一、系统概述循环水系统在全厂各种运行条件下连续供给冷却水至凝汽器，以带走主机及给水泵小汽轮机所排放的热量。
循环水系统并向开式冷却水系统及水力冲灰系统供水。
补给水系统向循环水系统中的冷却水塔水池供水，以补充冷却塔运行中蒸发、风吹及排污之损失。
在电厂运行期间循环水系统必须连续的运行。
该系统配置有自动加氯系统，以抑制系统中微生物的形成。
补充水系统采用弱酸处理，使循环水系统最大浓缩倍率控制在5.5倍左右。
为维持循环水系统的水质，系统的排污水局部从冷却塔水池排放，局部从凝汽器到冷却塔出水管上排放供除灰渣系统，有补充水系统补充循环水系统中的水量损失。
凝汽器冷却水量按夏季凝汽量时冷却倍率为55倍计算。
夏季工况时主机排汽量A()T/H。
小机排汽量191.4T/H，那么凝汽器冷却水量为〔A+B〕*55=78000T/H二．循环水塔：我厂每台汽轮发电机组，配一座自然通风双曲线型冷水塔；安装三台循环水泵；一条循环水压力进、水管道。
冷却塔名称淋水面积为8500m2，实际淋水面积8240 m2，采用单竖井虹吸配水。
第一篇汽轮机本体结构及运行第一章汽轮机本体结构第一节本体结构概述我公司300MW机组汽轮机是上海汽轮机有限公司生产的引进型、亚临界、一次中间再热、单轴、双缸双排汽、高、中压合缸、抽汽凝汽式汽轮机。
该汽轮机本体由转动和静止两大部分构成。
转动部分包括动叶栅、叶轮、主轴、联轴器及紧固件，静止部分包括汽缸、喷嘴室、隔板套（静叶持环）、汽封、轴承、轴承座、滑销系统机座及有关紧固件。
本机通流部分由高、中、低三部分组成，高压汽缸内有一个部分进汽调节的冲动级和11个反动式压力级，中压汽缸内有9个反动式压力级，低压部分分为两分流式，每一分流由7个反动式压力级组成，全机共35级。
高压蒸汽经主汽阀、调节汽阀，然后由高压上缸三个和下缸三个进汽套管连接到高压缸的喷嘴室，蒸汽在高压缸内做完功，通过高压外下缸的一个排汽口流到锅炉再热器，从再热器通过两个再热主汽阀、调节汽阀从中压缸下部进入中压缸的进汽室，蒸汽流经中压叶片，通过连通管到低压缸，再由低压叶片通道的中央，分别流向两端的排汽口。
本机高、中、低压缸均设有抽汽口，共有8级，抽汽口的分布见下表。
对本机的各动、静部件，将在本章中分别介绍。
第二节技术规范及主要性能一、技术规范型号： C300-16.67/0.8/538/538型式：亚临界，一次中间再热，单轴，双缸双排汽，高、中压合缸，抽汽凝汽式额定功率： 300MW额定转速： 3000r/min额定蒸汽流量： 907t/h主蒸汽额定压力： 16.67Mpa主蒸汽额定温度： 538℃再热蒸汽额定压力： 3.137Mpa再热蒸汽额定温度： 538℃额定排汽压力： 0.00539Mpa额定给水温度： 273℃额定冷却水温度： 20℃回热级数： 3级高压加热+1级除氧加热+4级低压加热给水泵驱动方式：小汽轮机驱动低压末级叶片长： 905mm净热耗率： 7892kj/kw.h（额定工况下）临界转速：高中压转子一阶：1732r/min；二阶：＞4000r/min低压转子一阶：1583r/min；二阶：＞4000r/min 振动值：工作转速下轴颈振动值≤0.075mm；过临界时轴颈振动最大允许值0.2mm。
第一章设备技术规范1.汽轮机主要技术参数1.1型号 CC25-8.83/3.92/1.371.2型式高压单缸、冲动、双抽汽凝汽式1.3调节方式喷嘴调节汽轮机调节系统采用低压电液调节系统1.4蒸汽初压 8.83MPa1.5蒸汽初温 535℃1.6额定中压抽汽压力 3.92MPa抽汽压力调节范围 3.72-4.22MPa1.7额定低压抽汽压力 1.37MPa抽汽压力调节范围 1.17-1.67MPa1.8功率1.8.1额定工况 25000kw进气量 222t/h一级抽气量： 60t/h二级抽气量： 60t/h1.8.2单开甲醇工况 25000kw进气量 87t/h一级抽气量： 0t/h二级抽气量： 0t/h1.8.3单开合成氨工况 25000kw进气量： 221t/h一级抽气量： 115t/h二级抽气量： 0t/h1.8.4最大功率工况 30000kw进气量 230t/h一级抽气量： 60t/h二级抽气量： 60t/h1.8.5纯凝工况 25000kw进气量 108t/h一级抽气量： 0t/h二级抽气量： 0t/h1.9工作转速 3000r/min1.10转子旋转方向（从汽轮机往发电机方向看为顺时针）1.11频率 50Hz1.12排汽压力额定抽气工况0.0073MPa纯凝工况 0.0089MPa1.13冷却水温 32℃1.14给水加热温度：额定抽气工况 215℃纯凝工况 211.5℃1.15汽机临界转速： 588.7r/min1.16汽缸数 11.17级数 1+1+1+3+1+10（共17级）1.18回热抽气数 21.19加热器数高压加热器 2台(并联)除氧器 1台1.20最大吊装重量:30t（安装时，凝汽器未装管束）24t（检修时，上半汽缸组合）1.21汽轮机本体外形尺寸: 8.72m+4.9m+3.49m1.22最大起吊高度： 3.1m1.23运转平台高度： 8.0m1.24汽轮机与凝汽器的连接方式：刚性2.辅助设备规范2.1射水泵(2台)1)泵性能参数型号： KQW200/370-75/4（T）安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承吸入口径： 200mm排出口径： 200mm输送介质温度：≤80℃流量： 310m3/h扬程： 45m转速： 1480r/min轴功率： 52kw效率： 76%气蚀余量： 4m生产厂家：上海凯泉2)电机的主要参数型号： Y2-280S-4功率： 75Kw电压： 380V防护等级： IP54绝缘等级： F生产厂家：江苏清江2．2凝结水泵(2台)1)泵性能参数型号： 150N110安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承吸入口径： 180mm排出口径： 215mm输送介质温度：≤80℃流量： 95m3/h扬程： 120m转速： 2950r/min轴功率： 51.6kw效率： 60%气蚀余量： 1.5m生产厂家：上海凯泉2)电机的主要参数型号： Y2-280S-4功率： 75Kw电压： 380V防护等级： IP54绝缘等级： F生产厂家：上海电机厂2.3疏水泵(2台)1)泵性能参数型号： 150NW－53×2（T）安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承吸入口径： 150mm排出口径： 80mm输送介质温度： 80－160℃流量： 50m3/h扬程： 100m轴功率： 19.8kw效率： 70%气蚀余量： 2m生产厂家：上海凯泉2)电机的主要参数型号： Y2-200L2-2功率： 37Kw电压： 380V防护等级： IP54绝缘等级： F生产厂家：上海电机厂2.4给水泵(3台)1)泵性能参数型号： 2DG-9安装形式：卧式安装轴封形式：机械密封轴承形式：滑动轴承＋推力瓦吸入口径： 273mm排出口径： 219mm输送介质温度： 158℃流量： 185m3/h扬程： 150m转速： 2960r/min轴功率： 970kw效率： 70%气蚀余量： 4.9m生产厂家：上海凯泉2)电机的主要参数功率： 1250Kw电压： 10 KV防护等级： IP54绝缘等级： F生产厂家：上海电机厂2.5高压启动油泵1)泵性能参数型号： 150AY-150X2B-C 安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承输送介质温度：≤80℃流量： 160m3/h扬程： 2.0MPa转速： 2950r/min轴功率： 200kw2)电机的主要参数型号： YB315L2-2功率： 200Kw电压： 380V2.6交流润滑油泵1)泵性能参数型号： 100AY-60B安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承输送介质温度：≤80℃流量： 79m3/h转速： 2950r/min 轴功率： 15kw2)电机的主要参数型号： YB160M-2 功率： 15Kw电压： 380V2.7直流润滑油泵1)泵性能参数型号： 100AY-60B 安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承输送介质温度：≤80℃流量： 79m3/h 扬程： 0.38MPa 转速： 2950r/min 轴功率： 17kw2)电机的主要参数型号： YB160M-2 功率： 17Kw电压： 220V2.8胶球泵1)泵性能参数型号： 125SS－15 安装形式：卧式安装轴封形式：机械密封轴承形式：滚动轴承输送介质温度：≤80℃扬程： 0.015MPa转速： 1450r/min轴功率： 11kw2)电机的主要参数型号： Y160M-4功率： 11Kw电压： 380V2.10除氧器(2台)型号XMC-225 额定出水流量：Q=225t/h出水温度：158℃运行压力：P=0.588MPa除氧水箱有效容积：80m３出水含氧量：≤7ug/L脱盐水温度：95℃流量Ｑ＝75t/h汽机冷凝水：36℃流量Ｑ＝85t/h 化学补充水：20℃流量Ｑ＝35t/h2.11 1#高压加热器：型号： JG-260 型式：立式U形管加热面积： 260m²管系水阻： 0.098MPa工作压力：管程：16MPa 壳程：2.525MPa工作温度：管程：215℃壳程：390℃2.12 2#高压加热器：型号： JG-260 型式：立式U形管加热面积： 260m²管系水阻： 0.098MPa工作压力：管程：16MPa 壳程：2.525MPa工作温度：管程：215℃壳程：390℃2.13 1＃低压加热器：型号：JD-60 型式：立式U形管加热面积： 60m²管系水阻： 0.098MPa工作压力：管程：1.2MPa 壳程：0.4MPa工作温度：管程：135℃壳程：143℃2.14 2＃低压加热器：型号： JD-180 型式：立式U形管加热面积： 180m²管系水阻： 0.098MPa工作压力：管程：1.2MPa 壳程： 0.4MPa工作温度：管程：135℃壳程： 143℃2.15 凝汽器型号：N-2000-1冷却面积：2000m²冷却水量：5400T/H冷却水温：22℃管子根数：3920根管子规格：Φ25X0.7X6562 管子材料：TP04蒸汽压力：0.0049MPa 制造单位：武汉汽轮机2.16 轴封加热器型号：JQ-30-1 型式：卧式U形管加热面积：30 m²水侧压力：1.6MP汽侧压力: 0.095MP 汽侧温度: 150℃2.17 射水抽汽器吸入压力：0.004MP 流量：0.078 m3/S工作水压力： 0.42MP 工作水温度：20℃2.18冷油器冷却面积： 37 m²冷却水量：8.0m3/S油量： 34.3 m3/S 出油温度：45℃第二章：汽轮机结构及性能说明2.1概述CC25-8.83/3.92/1.37型汽轮机为高压、单缸、冲动、双抽凝汽式机组，具有二级可调整抽汽，一级非调整抽汽。
