大型火力发电厂汽轮机知识资料培训PPT

  • 格式：pptx
  • 大小：3.56 MB
  • 文档页数：51

下载文档原格式

  / 51

合集下载

汽轮机培训基础知识课件

汽轮机培训基础知识课件
v 对于单元机组，由于射汽抽气器的过载能力小以 及机组滑参数启动时需要引入其他的工作汽源， 使系统复杂化，所以多采用射水抽气器。
汽轮机培训基础知识课件
❖ 射水抽气器
射水抽气器结构简单，工作可 靠，启动运行方便。 通常需要专设工作水泵，工作 水量大，被抽出的混合气体中 蒸汽含量大，不能回收，工质 损失较多。 适用于滑参数启动和滑压运行 的单元制再热机组。
汽轮机培训基础知识课件
❖ 2、容积式抽气器
❖ 容积式抽气器分为水 环式真空泵和机械离 心式真空泵两种。
❖ 水环式真空泵
为保证稳定的水环厚 度，运行中需要向泵 内补充凝结水。
工作水温度升高，水 环泵抽吸能力下降， 故运行中要保证工作 水冷却器的正常运行。
汽轮机培训基础知识课件
汽轮机培训基础知识课件
式汽轮机
汽轮机培训基础知识课件
一、汽轮机的分类及型号
v 按主蒸汽参数分类 › 低压汽轮机：主蒸汽压力小于1.5MPa。 › 中压汽轮机：主蒸汽压力为2～4MPa。 › 高压汽轮机：主蒸汽压力为6～10MPa。 › 超高压汽轮机：主蒸汽压力为12～14MPa。 › 亚临界压力汽轮机：主蒸汽压力为16～18MPa。 › 超临界压力汽轮机：主蒸汽压力大于22.15MPa。 › 超超临界压力汽轮机：主蒸汽压力大于32MPa。
加热器可分为水室结构和联箱结构两大类。 v 水室结构采用管板—U形管束连接方式；联箱结
构采用联箱与蛇形管束或螺旋形管束相连接的方 式。
汽轮机培训基础知识课件
汽轮机培训基础知识课件
立式管 板—U形 管束低压 加热器
汽轮机培训基础知识课件
五、 给水除氧系统
v （一）给水除氧的目的、方法及原理 v 1、给水除氧的必要性、b任务和方法 v （1）氧气的危害：

汽轮机培训教材ppt课件(53张)

汽轮机培训教材ppt课件(53张)

汽轮机的基本概念
汽轮机铸造业之所以能够迅速发展是因为： 它的热效率高，凝汽式汽轮机组的综合热效率达40%，
供热机组热效率可达80％。 汽轮机是连续工作的回旋机械，它可已具有较大的功
率。 机组运行平稳，事故率较低，一般可保持3年左右大
修，充分提高了设备利用率。正因为汽轮机有这些优点， 所以被广泛用于拖动发电机、鼓风机、水泵及用作船舶的 动力机械。
b、反动式：蒸汽的热能变为动能的过程不仅在喷嘴中发生，而且在叶片 中同样发生的汽轮机，叫反动式汽轮机。 2、按汽轮机所具有的级数分单级汽轮机、复速级汽轮机和多级汽轮机。所谓汽轮 机的级：是由一段喷嘴与其后边的一级动叶片组成，用来完成蒸汽转变成机械 功全过程的基本单元。
单级汽轮机用来拖动油泵或给水泵。 复速级汽轮机即双列汽轮机。 随着汽轮机越来越趋向高温、高压、大功率，单机汽轮机等已不能满足工 业的需求，所以多级汽轮机就应运而生，下边所讲的汽轮机都是多级汽轮机。
第一章 基础知识
名称及符号 1、温度：物体表面的冷热程度。 2、压力:物体单位面积上所承受的垂直作用力。 3、绝对压力：容器内气体的真实压力。用P绝表示 4、表压力：用压力表计测得的压力。用P表表示 5、真空值：用真空表测得的数值。用H表示 P绝﹦P表+B大气压 P绝=B—H 6、比容：单位质量工质所占有的体积。符号：V 单位：立方米
a、高温部分的管道、阀门汽缸等必须保温完好，不允许蒸汽和疏水直接喷 射到基础上，防止高温影响混凝土的强度或造成基础的高压端的不平衡下沉。
b、轴承、油管路各处有漏油应立即消除，防止混凝土疏松裂开。 c、不允许在振动较大的情况下长期运行。 d、冬季尽量保持车间内各处温度一致，防止基础局部受热，造成冷热不均 损坏基础。
10、节流：介质在管道内流动，由于通流截面积突然缩小，使 介质压力降低，这种现象叫节流。

火力发电厂节能培训课件(汽轮机专业)

火力发电厂节能培训课件(汽轮机专业)

冷却水处理
定期检查冷却水水质，进 行水处理工作，防止水垢 和腐蚀。
预防性维护
根据设备运行状况，进行 预防性的检查和维护，确 保设备正常运行。
汽轮机常见故障及处理
轴承故障
轴封泄漏
检查轴承的润滑和冷却是否正常，更 换损坏的轴承。
调整轴封间隙，更换密封材料，防止 蒸汽泄漏。
振动异常
检查轴承座、基础等是否牢固，调整 转子平衡。
THANKS FOR WATCHING
感谢您的观看
汽轮机工作流程
汽轮机的工作流程主要包括蒸汽的吸入、蒸汽的膨胀、蒸汽的排出和凝结水的回收 等环节。
蒸汽在汽轮机内部膨胀，压力降低，速度增加，将热能转化为机械功，驱动转子旋 转。
蒸汽排出汽轮机后，进入凝汽器，凝结成水，通过凝结水泵回收至锅炉，完成一个 循环。
汽轮机的主要部件
进汽部分
包括主汽阀、调节阀等，控制蒸 汽进入汽轮机的流量和压力。
XX汽轮机节能改造案例
总结词
成功降低汽轮机能耗
详细描述
XX汽轮机在经过节能改造后，通过改进燃烧系统和调整运行参数，有效降低了汽轮机的能耗，提高了 能源利用效率。
XX电厂汽轮机运行优化案例
总结词
优化运行参数实现节能
详细描述
XX电厂通过对汽轮机的运行参数 进行优化调整，实现了汽轮机的 经济运行，减少了能源浪费，提 高了电厂的整体经济效益。
通流部分
由一系列的喷嘴和动叶组成，蒸汽 在喷嘴中膨胀，降低压力，提高速 度，然后在动叶中继续膨胀，推动 转子旋转。
排汽部分
包括排汽缸、凝汽器等，蒸汽在此 部分凝结成水，并被回收至锅炉。
02 汽轮机节能技术
汽轮机通流部分改造
总结词

大型火力发电厂汽轮机知识资料培训PPT文档52页

大型火力发电厂汽轮机知识资料培训PPT文档52页
心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
大型火力发电厂汽轮机知识资料培训
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
Thank you

汽轮机培训课件

汽轮机培训课件
器驱动发电机发电。
蒸汽在汽轮机中经历一系列的 能量转换和传递过程，最终排
出汽轮机。
汽轮机的应用
汽轮机是发电厂的主要设备之一，用于驱动发电机发电。 汽轮机也可用于驱动各种工业设备，如压缩机、泵、风机等。
汽轮机还可以用于热电联产，将蒸汽转化为热能和电能。
汽轮机的发展历程
汽轮机自19世纪末诞生以来， 经历了单级汽轮机、多级汽轮 机和高速汽轮机等多个发展阶 段。
04
汽轮机操作与安全
汽轮机操作规程
操作前检查
启动汽轮机前，检查汽轮机的 所有设备和控制系统是否正常 ，包括润滑系统、调速系统、
真空系统和供汽系统等。
操作规范
按照规定的操作程序启动汽轮 机，并密切监视汽轮机的运行 状态，包括振动、温度、压力
等参数。
停机操作
当需要停机时，按照规定的操 作程序进行，并做好相应的维
通过对设备运行状态进行密切跟 踪和趋势分析，预测设备可能出 现的故障，提前采取措施进行预 防和解决。
故障处理
根据故障诊断和预测结果，采取相 应的措施对设备故障进行处理，包 括调整设备运行参数、更换损坏部 件等。
06
汽轮机的未来发展
高效汽轮机的现状及发展趋势
高效汽轮机在国内外的研究现状
从技术、设备、材料等多角度阐述。
汽轮机类型
汽轮机按蒸汽流动方向可分为轴流 式和离心式，按蒸汽参数可分为高 温高压、中温中压和低温低压汽轮 机。
汽轮机控制系统
汽轮机控制系统的组成
汽轮机控制系统包括传感器、控制器、执行器和被控对象，用于维持汽轮机的正常运行。
汽轮机控制系统的功能
汽轮机控制系统主要控制汽轮机的进汽参数、转速、负荷等，以满足机组的安全和经济运行。

大型火力发电厂汽轮机知识资料培训PPT

大型火力发电厂汽轮机知识资料培训PPT
▪ 喷嘴的作用是对蒸汽进行加速，将热能转变为动能。
3. 叶片
叶片由叶根、叶顶、叶型 部份组成， 动叶片多采用1Cr13， 静叶片多采用2Cr13
叶根: 叶顶：多由围带和拉筋组 成，提高叶片的刚性
4.汽缸
5.轴封结构
6、汽封装置
高压端轴封，也称前轴封，防止高压蒸汽漏出 低压端轴封，也称后轴封，防止空气漏入 隔板汽封，防止级间漏气
▪
不懂莫逞能事故不上门。20.9.2320.9.2312:32:3512:32:35September 23, 2020
▪
消防安全是关系社会稳定、经济发展 的大事 。2020年9月23日下午 12时32分20.9.2320.9.23
▪
质量创造生活，庇护生命，维系生存 。2020年9月23日星期 三下午 12时32分35秒 12:32:3520.9.23
五、凝结水泵
六、 循 环 水 泵
▪ 在火电厂各 类水泵中， 给水泵是最 重要的一种 水泵，它的 作用是向锅 炉连续供给 具有足够压 力、流量和 相当温度的 给水。
给水泵
给水泵
高低旁路阀
讲解结束！ 谢谢！
▪
绿叶底下防虫害，平静之中防隐患。20.9.2320.9.23Wednes day, September 23, 2020
2.抽真空系统
▪ 由于凝汽器或乏汽管等连接处的不严密，势 必有空气从外界漏入。为了保持凝汽器中有 较高的真空度，必须采用抽气设备将漏入的 空气不断抽走。
▪ 抽汽器的常用种类
• 射汽抽汽器 • 射水抽汽器 • 水环式真空泵
水环式真空泵
四、除氧器
▪ 锅炉给水中如含有氧和CO2等气体，不仅影响传热，而 且还会严重腐蚀各受热面的金属壁面。因此，给水在进 入锅炉省煤器之前，必须先经过除氧（实际上不仅是除 氧，而是“除气”）

汽轮机培训讲义(PPT59页)

汽轮机培训讲义(PPT59页)
叶轮工作时，主要承受的力有以下几种。 1、叶轮自身质量引起的离心力。 2、叶片、围带和拉筋引起的离心力。 3、套装转子由于叶轮套装在轴上的过盈产生的接触应力 4、在较高温度区域内的叶轮以及在透平启动过程中，叶
若工艺过程中有某一个压力的蒸汽用不完 时，就把这股多余的蒸汽用管路注入汽轮 机中的某个中间级内，与原来的蒸汽一起 工作，这样就可以从多余的蒸汽中获得能 量，得到一部分有用功，作为蒸汽热量的 综合利用，称为注入式汽轮机。
另外，汽轮机按工作原理可分为冲动 式、反动式、冲动与反动组合式汽轮机； 按结构可单级汽轮机、多级汽轮机和速度 级汽轮机。
汽轮机培训讲义
第一章 概述
汽轮机又叫蒸汽透平，它是以水蒸汽为工质，转子按一定方向作旋转运动的 连续工作的原动机。广泛地应用于发电、船舰、冶金、石油、化工等工业部 门，已有一百多年的历史。
工业汽轮机是指除去中心电站、中心热电站及船舰用汽轮机以外的其它有关 行业中使用的汽轮机都统称为工业汽轮机。三十年代冶金工业加速了工业汽 轮机的发展，尤其是六十年代初期高压离心式压缩机用于合成氨、乙烯生产， 使工业汽轮机获得极其广泛地使用。
3.汽轮机的转速易于调节，变转速运行的灵敏性及稳定性使工业生产的实际 要求获得满意地实现，自动化控制十分方便；
4.汽轮机的防爆、防潮性比电动机好，可以露天运行，在化工等防爆要求严 格的场所使用汽轮机，安全性好。
5.汽轮机起动几乎不用电，减少对电网供电的依赖性，使运行费用降低。 6.汽轮机在高转速下效率更高，因此用它来驱动在高速运转的离心式压缩机、
泵等，这样机组运行时经济性好。 7.便于实现热能的综合利用，这是最主要的优点。
第二章 汽轮机的分类
1.按热力过程分类： 1）凝汽式汽轮机： 纯凝汽式汽轮机一般简

热力发电厂动力设备培训课件

热力发电厂动力设备培训课件

三、汽轮机型号
Δ XX - XX - XX 型式
额定功率
变型设计次序 蒸汽参数
例：N300-16.7/538/538
300MW凝汽式汽轮机,主蒸汽压力为16.7MPa，温度为538ºC,再热蒸 汽温度538ºC。
汽轮机型式代号见下表：
代号 N B C CC
型式 凝汽式 背压式 一次调整抽汽式 两次调整抽汽式
二、汽论机分类：
按作功原理分
冲动式汽轮机
反动式汽轮机
汽轮机
按功能分 凝汽式汽轮机 供热式汽轮机
按参数高低分
低压汽轮机 中压汽轮机 高压汽轮机 超高压汽轮机 亚临界压力汽轮机 超临界压力汽轮机
背压式汽轮机 调节抽汽式汽轮机
按热力特性分类（即汽轮机型式）
• 凝汽式、中间再热式
• 背压式 • 调整抽汽式
不同形式的叶型
（六）转子
冲动式汽轮机采用轮式转子； 反动式汽轮机采用鼓式转子，鼓式转子上的动叶 直接安装在转鼓上；
轮式转子可分为：整锻式、套装式、组合式和 焊接式。整锻转子通常有中心孔；除调节级外都 开有平衡孔。套装叶轮采用热套加纵向键固定， 大型汽轮机后装叶轮用互相交错布置的端面键连 接，最后套装的汽封用纵向键与轴相连接。
被下一级所利用。用余速利用系数μ1表示被利用的部分，则 为：
c0'2 2
1
c22 2
(1 0 ~ 1)
二、多级汽轮机
（一）采用多级汽轮机的原因 单级汽轮机功率提高受限制： P=D（hin-hout）
⊿h↑，保持最佳速比，u↑ D↑ A↑
dm ↑
离心力 增大， 叶片、 叶轮强 度不允 许
（二）多级汽轮机的优缺点
h0
1 2

汽轮机培训基础知识演示幻灯片

汽轮机培训基础知识演示幻灯片
21
（二） 抽气器
❖ 机组启动时，需要把一些汽、水管路系统和设备中 所聚集的空气抽出，以便加快启动速度。
❖ 正常运行时，必须用它及时地抽出凝汽器中的不凝 结气体，维持凝汽器规定的真空；及时地抽出加热 器中的不凝结气体，保证加热器具有较高的换热效 率；把汽轮机低压段轴封的蒸汽、空气及时地抽到 轴封冷却器中，以确保轴封的正常工作等。
冲动式汽轮机和反动式汽轮机 ❖ 按热力特性分：
凝汽式汽轮机 背压式汽轮机 调整抽汽式汽轮机 中间再热式汽轮机 背压式汽轮机和调整抽汽式汽轮机统称为供热
式汽轮机 3
一、汽轮机的分类及型号
❖ 按主蒸汽参数分类 低压汽轮机：主蒸汽压力小于1.5MPa。 中压汽轮机：主蒸汽压力为2～4MPa。 高压汽轮机：主蒸汽压力为6～10MPa。 超高压汽轮机：主蒸汽压力为12～14MPa。 亚临界压力汽轮机：主蒸汽压力为16～18MPa。 超临界压力汽轮机：主蒸汽压力大于22.15MPa。 超超临界压力汽轮机：主蒸汽压力大于32MPa。
❖ 叶根：叶片与叶轮相连接的部分。它的结构应保证 在任何运行条件下叶片都能牢靠地固定在叶轮上， 并力求制造简单，装配方便。
17
18
三、凝汽系统及设备
凝汽设备的主要作用 有两方面：一是在汽轮 机排汽口建立并维持高 度真空，增强蒸汽在汽 轮机内的作功能力，从 而提高循环热效率；二 是保证蒸汽凝结并供应 洁净的凝结水作为锅炉 给水。
❖ 分类： 轮式转子：用于冲动式汽轮机，又有套装转子、 整锻转子、组合转子、焊接转子。
鼓式转子：用于反动式汽轮机
14
❖ 组成： 轮缘、 轮体(轮面)、 轮壳（轮毂）
❖ 作用：安装 动叶片，并 传递扭矩
❖ 平衡孔作用： 减小叶轮前 后的压力差， 以减小转子 的轴向推力。

汽轮机培训课件(正式)

汽轮机培训课件(正式)
12
多级反动式汽轮机剖面图
13
冲动式与反动式的主要区别
项目
动叶片出、入侧 横截面形状
冲动式
反动式
匀称，汽流流道从入口到 不对称，叶型入口较肥大， 出口其面积基本不变。 而出口侧较薄，蒸汽流道
从入口到出口呈渐缩状。
进汽方式 推力平衡方法 蒸汽压降产生部位 动叶片安装部位 相同功率体积 相同功率设备造价
3
汽轮机的基本概念
➢ 汽轮机铸造业之所以能够迅速发展是因为： ➢ 它的热效率高，凝汽式汽轮机组的综合热效率达40%，供
热机组热效率可达80％。 ➢ 汽轮机是连续工作的回旋机械，它可已具有较大的功率。 ➢ 机组运行平稳，事故率较低，一般可保持3年左右大修，
充分提高了设备利用率。正因为汽轮机有这些优点，所以 被广泛用于拖动发电机、鼓风机、水泵及用作船舶的动力 机械。
➢ 1、工作原理：蒸汽进入汽轮机喷嘴膨胀降压增加流速按一定的方向 喷射出来（将蒸汽的热能转变成动能），进入叶片推动叶轮旋转（蒸 汽的动能转变成转子的旋转机械能）并拖动风机或发电机旋转。
➢ 2、特点 ：功率大、转速高、效率高、运行平稳、使用寿命长
7
第二章 汽轮机本体
➢ 一：汽轮机的分类 ➢ 1、按工作原理分 ➢ a、冲动式：蒸汽的热能转变成动能的过程，仅在喷嘴中发生，而工作叶片只
11
反动作用原理
蒸汽的热能转变为动能的过程， 不仅在喷嘴中发生，而且在动叶片中 也同样发生的汽轮机，叫做反动式汽 轮机。
在反动式汽轮机中，蒸汽不但在 喷嘴（静叶栅）中产生膨胀，压力由 p0降至p1，速度由c0增至c1，高速汽 流对动叶产生一个冲动力；而且在动 叶栅中也膨胀，压力由p1降至p2，速 度由动叶进口相对速度w1增至动叶出 口相对速度w2,汽流必然对动叶产生 一个由于加速而引起的反动力，使转 子在蒸汽冲动力和反动力的共同作用 下旋转作功。

大型电厂汽轮机基础知识培训17页PPT

大型电厂汽轮机基础知识培训17页PPT
大型电厂汽轮机基础知识培训
21、静念园林好，人间良可辞。 22、步步寻往迹，有处特依依。 23、望云惭高鸟，临木愧游鱼。 24、结庐在人境，而无车马喧；问君 何能尔 ？心远 地自偏 。 25、人生归有道，衣食固其端。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪ቤተ መጻሕፍቲ ባይዱ
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
17
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
法国阿尔斯通－大西洋公司（冲动式、反动式） ❖ 其他（苏联、日本等）
我国的主要汽轮机生产厂家： 三大：哈汽、上汽、东汽 三中:北重、南汽、武汽 三小:青汽、广汽、杭汽; 工业汽轮机：杭汽 燃气轮机：南汽
我厂的汽轮机概况
▪ 汽轮机规范 ▪ 型号：LCZ60-5.82/1.37/0.58 ▪ 制造商：南京汽轮电机（集团）有限责任公司 ▪ 名称：60MW联合循环双压抽汽式汽轮机 ▪ 型式：双压（带补汽）、可调整抽汽凝汽式联合循
字计算机内进行 模拟电调 — 连续控制 DEH——— 离散控制（采样控制）
2011年4月4日星期一
动力工程－汽轮机
49
DEH系统
六.汽轮机辅机
▪ 1.凝汽器
凝汽器的作用
▪ 建立并维持高度真空，使进入汽轮机的蒸汽充分膨 胀到尽可能低的背压，从而使汽轮机的理想焓降增 大，提高循环效率；
▪ 将汽轮机的排汽凝结为水，以便回收工质，重新送 回锅炉作为给水使用。(目前普遍使用表面式凝汽器， 使凝结水在不受到污染的情况下得到回收)
五、凝结水泵
六、 循 环 水 泵
▪ 在火电厂各 类水泵中， 给水泵是最 重要的一种 水泵，它的 作用是向锅 炉连续供给 具有足够压 力、流量和 相当温度的 给水。
给水泵
给水泵
高低旁路阀
讲解结束！ 谢谢！
▪
踏实，奋斗，坚持，专业，努力成就 未来。20.11.2420.11.24Tues day, November 24, 2020

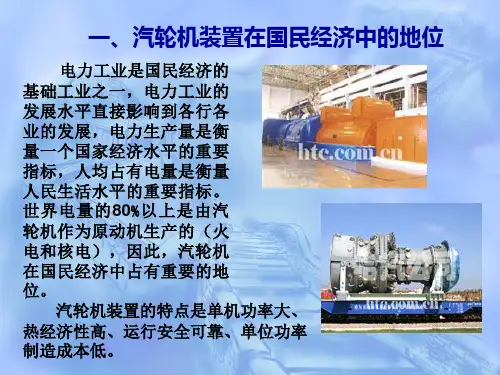

一、汽轮机装置在国民经济中的地位
电力工业是国民经济的 基础工业之一，电力工业的 发展水平直接影响到各行各 业的发展，电力生产量是衡 量一个国家经济水平的重要 指标，人均占有电量是衡量 人民生活水平的重要指标。 世 界 电 量 的 80% 以 上 是 由 汽 轮机作为原动机生产的（火 电和核电），因此，汽轮机 在国民经济中占有重要的地 位。
▪
弄虚作假要不得，踏实肯干第一名。19:41:0519:41:0519:4111/24/2020 7:41:05 PM
▪
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2419:41:0519:41Nov-2024-Nov-20
▪
重于泰山，轻于鸿毛。19:41:0519:41:0519:41Tuesday, November 24, 2020
7.联轴器
▪ 联轴器也叫靠背轮或对轮。它的作用是连接 汽轮机各转子以及汽轮机转子与发电机转子， 借以将蒸汽作用在汽轮机转子上的扭矩传递 给发电机转子，使发电机转子旋转，从而产 生电能。
▪ 汽轮发电机组中，常用的联轴器有刚性联轴 器和半挠性联轴器。
8. 汽轮机转子
按结构型式转子可分为轮式转子和鼓式转子两种.
▪
不可麻痹大意，要防微杜渐。20.11.2420.11.2419:41:0519:41:05November 24, 2020
▪
加强自身建设，增强个人的休养。2020年11月24日 下午7时 41分20.11.2420.11.24
▪
追求卓越，让自己更好，向上而生。2020年11月24日星期 二下午7时41分 5秒19:41:0520.11.24
▪
每天都是美好的一天，新的一天开启 。20.11.2420.11.2419:4119:41:0519:41:05N。2020年11月24日 星期二7时41分 5秒Tuesday, November 24, 2020
▪
抓住每一次机会不能轻易流失，这样 我们才 能真正 强大。20.11.242020年 11月24日星期 二7时41分5秒 20.11.24
第4组数字
中间再热温度
二次抽汽压力
排汽压力
N51-8.83/535 B60-8.2/0.7 C60-8.83/0.49 CB6-3.43/0.981/0.49 CC60-8.83/3.92/0.98 N100-13/535/535
四.汽轮机本体结构
1、汽缸 １、汽缸结构
上汽缸、下汽缸 高压缸、低压缸 大功率高参数做成内外双层汽缸 ２、汽缸材质
二、汽轮机主要制造业
❖ GE Co.（General Electric Corporation) 美国通用电气公司（冲动式）
❖ WH Co. (Westing House Electric Corporation) ❖ 西屋电气公司（反动式） ❖ BBC (Brown Boveri Co.)
瑞士勃朗.鲍维利公司 （反动式） ❖ AA (Alsthon-Atlantague Co.)
▪
严格把控质量关，让生产更加有保障 。2020年11月 下午7时 41分20.11.2419:41November 24, 2020
▪
重规矩，严要求，少危险。2020年11月24日 星期二7时41分 5秒19:41:0524 November 2020
▪
好的事情马上就会到来，一切都是最 好的安 排。下 午7时41分5秒 下午7时 41分19:41:0520.11.24
汽缸材质取决于工作温度。250℃以下采用铸铁，超过 300 ℃采用铸钢；400 ℃~450 ℃可用ZG25；温度在450 ℃~535 ℃采用ZG20CrMo或ZG20CrMoV
2.隔板和喷嘴
▪ 汽轮机中隔板的作用是将汽轮机各级隔离开来，并 固定喷嘴和阻止各级间的漏汽。
▪ 隔板是由隔板外缘、喷嘴和隔板体构成的圆形板状 组合体。隔板按照制造方法的不同可以分为铸造隔 板、焊接隔板和组合隔板三种。目前大型汽轮机普 遍采用焊接隔板。焊接隔板是将预先加工好的喷嘴 叶栅焊接在隔板体和外缘之间制成。隔板通常做成 水平对分形式，汽轮机的主轴穿过其内圆孔。
汽轮机装置的特点是单机功率大、 热经济性高、运行安全可靠、单位功率 制造成本低。
化学能 (燃料)
锅炉 蒸汽
发电机
热能
机械能
电能
汽轮机：以水蒸汽为工质，将热能转变为机械 能的外燃高速旋转式原动机。
▪ 汽轮机：汽轮机是将蒸汽的能量转换成为机械功的 旋转式动力机械，也用来直接驱动各种泵、风机、 压缩机和船舶螺旋桨等。
环汽轮机 ▪ 额定功率：64MW ▪ 额定转速：3000 rpm ▪ 转动方向：从汽轮机向发电机方向看为顺时针 ▪ 配汽方式：节流配汽
三.汽轮机的分类
▪ 按主蒸汽参数分类 • 低压汽轮机：小于1.47 Mpa； • 中压汽轮机：1.96 ~ 3.92 Mpa； • 高压汽轮机：5.88 ~ 9.81 Mpa； • 超高压汽轮机：为11.77 ~ 13.93Mpa； • 临界压力汽轮机：15.69 ~ 17.65Mpa； • 超临界压力汽轮机：大于22.15 Mpa； • 超超临界压力汽轮机：大于32 Mpa
轮式转子是在主轴上直接锻出或以过盈方式安装有若干级 叶轮，动叶片安装在叶轮外缘上，这种转子主要应用在冲 动式汽轮机转子上。国内大部分机组采用的型式。
鼓式转子主轴中间部位较粗，外形像鼓筒一样，转鼓外 缘加工有周向沟槽，转子的各级动叶片就直接安装在周 向沟槽中，这种转子通常应用在动叶片前后有一定压差 的反动式汽轮机转子上。如引进的150MW汽轮机。
调节系统的任务
为了保证供电质量，确保机组安全运行， 汽轮机必须装有调节系统。 其基本任务是：在外界负荷变化时，及时 地调节汽轮机功率，以满足用户用电量变 化的需要，同时保证汽轮发电机组的工作 转速在正常允许变化范围内。
汽轮机调节系统简介
➢ 机械液压调节系统 ➢ 功频电液 ➢ DEH调节系统
DEH系统：也是一种功率——频率调节系统 不同的是：给定、比较、PID运算部分在数
▪ 火电厂广泛采用加热除氧的方法，即在除氧器内将一定 压力下的水加热至该压力下的饱和温度，使原来溶解于 水中的各种气体全部从水中迅速逸出，并设法及时予以 排除——这就是除氧器所承担的主要任务
▪ 除氧器在多级回热加热器系统中同时还起着一级加热器 的作用。
淋水盘式除氧器 1-配水槽；2-筛盘；3-蒸汽分配箱；4-排气门
9. 盘车装置
作用： 汽轮机启动及停车后用来盘动转子，使其均匀加热可冷 却，以免弯曲． 分类： 低速盘车：转速为3~6r/min，多用于中小汽轮机 高速盘车：转速为40~70r/min，多用于大型机组，有利 于改善轴承润滑
盘车装置
10.轴承
五.汽轮机调节系统
▪ 由于交流电能不能大量储存，因此发电厂必须根据外 界负荷及时地生产相应数量的电能。
▪ 喷嘴的作用是对蒸汽进行加速，将热能转变为动能。
3. 叶片
叶片由叶根、叶顶、叶型 部份组成， 动叶片多采用1Cr13， 静叶片多采用2Cr13
叶根: 叶顶：多由围带和拉筋组 成，提高叶片的刚性
4.汽缸
5.轴封结构
6、汽封装置
高压端轴封，也称前轴封，防止高压蒸汽漏出 低压端轴封，也称后轴封，防止空气漏入 隔板汽封，防止级间漏气
▪ 在火电厂中，汽轮发电机组的工作是由蒸汽在汽轮机 转子上产生的作用力矩和发电机转子受到负载的反动 力矩之间的平衡关系所决定的。当这两个力矩相等时， 汽轮发电机组在一定的转速下稳定运转。我国电网频 率为50Hz，相应的汽轮机额定转速就是3000r/min。
▪ 但外界用户的用电情况总是经常不断地变化，因此发 电机的负载力矩随外界用户的变化也在不断地变化， 如果汽轮机蒸汽力矩不能随着相应地变化，机组的稳 定运转就遭到破坏，从而导致汽轮机转速的变化，转 速的变化意味着供电频率的变化。
按制造工艺转子可分为整锻式、套装式、焊接式等。
✓整锻式转子是各级叶轮同主轴一起锻出； ✓套装式转子是叶轮和主轴分别加工，再以过盈配合方 式将叶轮红套在轴上； ✓焊接转子是用几个强度很高的实心叶轮在外缘部分焊 接连成鼓筒结构，形成焊接鼓式转子。
在国内化工行业多为整锻式转子，其优点是结构紧凑， 叶轮受力情况好，强度高，不存在运行中叶轮与主轴间 松动问题，可适用于高温、高速条件。
