维修电工高级实操考核内容.docx

动力部分<一>三相电动机使用交流接触器带热继电器作正反转控制接线考核内容:1.按给定电气原理图,选择柜内元件接线(仅接主电路)。

P42.电动机试车前检查，测电动机绝缘电阻。

P23.启动电动机，测空载电流。

P24.正确使用万用表，摇表及钳形表等电工具及仪表。

P11-135.文明安全生产。

考核时间：60分钟，考核配分：35分。

〈二〉在一单向循环输送带的电动机控制回路上加装限位开关和护罩安全开关的接线。

考核内容:P1-2P4-7P11-1P12-2P13-31．按给定电气原理图,选择柜内元件接线(仅接控制回路)。

P42．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。

P1-P23．按要求对电动机进行Y或△连接。

P14．正确使用万用表、摇表等电工工具及仪表。

P11-P135．文明安全生产。

考核时间：60分钟，考核配分：35分。

〈三〉装接一台电动机单向连续运转带点动控制的接线。

考核内容:1．按给定电气原理图,选择柜内元件接线(仅接控制回路)P72．判别给定电动机定子绕组的首尾端，并测量定子绕组相间及对地绝缘电阻。

P1-P23．按要求对电动机进行Y或△连接。

P14．正确使用万用表、摇表等电工工具及仪表。

P11-P135．文明安全生产。

考核时间：60分钟，考核配分：35分。

〈四〉交流接触器安装前的检查及电动机试车。

考核内容:1．指出给定交流接触器所存在的缺陷。

P22．交流接触器的检修。

P23．电动机试车前检查，测绝缘电阻。

P24．启动电动机，测空载电流。

P25．正确使用万用表，摇表及钳形表等电工具及仪表。

P11-P136．文明安全生产。

考核时间：60分钟，考核配分：35分。

照明及仪表部份<一>1．用二极管和三端稳压管等元件按图接出串联稳压电源。

2．使用双联开关控制一具照明灯的线路接线。

考核内容:1．按给定电子技术接线图，选择元件进行接线，并用万用表判元件好坏及测量。

P23-P252．讲述二极管、电容器及三端稳压集成块的功能。

高级电工实操考试题目及答案解析一、选择题1. 电路中电流的单位是：A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 以下哪个不是电工安全操作的基本要求？A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 正确使用电工工具答案：C二、判断题1. 所有电工操作都必须在断电状态下进行。

（）答案：错误2. 使用万用表测量电阻时，应先进行欧姆调零。

（）答案：正确三、简答题1. 简述三相交流电的特点。

答案：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电能形式。

它具有结构简单、传输效率高、功率因数高等特点。

2. 说明电工在进行电路维修时应注意的安全事项。

答案：电工在进行电路维修时应注意以下安全事项：确保断电操作，穿戴绝缘防护装备，使用合适的工具，遵循操作规程，注意周围环境，避免触电和火灾等危险。

四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。

答案：根据欧姆定律，U = I * R，所以电压U = 2A * 100Ω =200V。

2. 一个电路的总功率为1000W，已知电路的电压为220V，求电路的总电流。

答案：根据功率公式P = U * I，可得电流I = P / U = 1000W / 220V ≈ 4.55A。

五、实操题1. 请描述如何使用万用表测量一个未知电阻的阻值。

答案：首先，将万用表调至电阻测量模式。

然后，将万用表的两个探头分别接触电阻的两端。

观察万用表的读数，即为电阻的阻值。

2. 描述如何安全地更换一个烧毁的保险丝。

答案：首先，确保断电操作，然后打开保险丝盒。

使用合适的工具，如螺丝刀，取出烧毁的保险丝。

检查新的保险丝规格，确保与烧毁的保险丝相同。

然后，将新保险丝安装到位，并关闭保险丝盒。

最后，恢复电源，检查电路是否正常工作。

六、案例分析题1. 某工厂的电动机突然停止工作，电工需要进行故障排查。

请列出可能的原因及排查步骤。

电工上岗证实操考试指导书珠海市安全生产监督管理局一、考试方法：考题分四组，共十题。

考生由监考员在每一组中任抽出一道题进行考核，共考核四题，每题25分。

共需考核时间为70分钟。

考试前由培训单位公布考试时间和考生考试顺序，考生则按顺序带齐考试用具进入考场应考。

二、评分方法：根据考生对仪表、设备、元器件的认识、阅图能力、操作正确与否、熟练程度、判断并排除故障能力以及对考评员所提出问题的解释能力等方面，进行综合评定成绩。

三、考试内容：第一组：民居供电与照明（25分）（考核要求：1、接线，2、元器件识别及应用注意事项，3、问题回答。

）1、民居用电及日光灯照明、二控一灯一插座线路接线2、三相四线电度表带电流互感器的接线第二组：电工仪表使用与测量（25分）（考核要求：1、接线，2、测试及测试注意事项，3、问题回答。

）1、兆欧表、接地电阻测量仪使用与测量2、万用表、钳形电流表的使用与测量第三组：电力拖动控制电路接线（25分）（考核要求：1、接线，2、元器件识别及应用注意事项，3、问题回答。

）1、电动机点动与连动控制线路接线2、电动机异地控制线路接线3、电动机双重联锁正、反转控制线路接线第四组：三相交流电机与控制线路（25分）（考核要求：1、正确起动及停止电路，2、叙述电路的工作原理，3、元器件识别及应用注意事项，4、问题回答）1、Y—△降压起动控制线路板2、自耦降压起动控制线路板3、绕线式异步电动机控制线路板实操内容第一组：民居供电与照明（一）民居用电及日光灯照明、二控一灯一插座线路接线电工实操考核评分表一、民居供电与照明姓名：准考证号：珠海市安全生产宣传教育中心制①双刀胶壳开关（1）作用：也称为开启式负荷开关，是一种结构简单、应用广泛的手动电器。

主要用作电源隔离开关和小容量电动不频繁起动和停止的控制电器。

隔离开关是指不承担接通和断开电流任务，将电路与电源隔开，以保证检修人员检修时安全的开关。

（2）结构：由操作手柄，熔丝、静触点（触点座）、动触点（触刀片）、瓷底座和胶盖组成。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。

２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

三、考核内容：机械滑台上带有主轴动力头，在操作面板上装有起动按钮S01、停止按钮S02（其工作方式见考核要求2选定）。

工艺流程如下：１、当工作台在原始位置时，按下循环启动按钮S01，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动。

２、当工作台快进到达A点时，行程开关SI4压合，YV1、YV2得电，工作台由快进切换成工进，进行切削加工。

３、当工作台工进到达B点时，SI6动作，工进结束，YV1、YV2失电，同时工作台停留3秒钟，当时间到，YV3得电，工作台作横向退刀，同时主轴电机M停转。

４、当工作台到达C点时，行程开关SI5压合，此时YV3失电，横退结束，YV4得电，工作台作纵向退刀。

５、工作台退到D点碰到开关SI2，YV4失电，纵向退刀结束，YV5得电，工作台横向进给直到原点，压合开关SI1为止，此时YV5失电完成一次循环。

四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械滑台继续运行；C．连续作3次循环后自动停止，中途按停止按钮S02机械滑台立即停止运行，并按原路径返回，直到压合开关SI1才能停止；当再按启动按钮S01，机械滑台重新计数运行。

3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

维修电工等级鉴定电工高级技师实操考试————————————————————————————————作者：————————————————————————————————日期：电工高级技师实操试题一、安装电动机Y—△降压启动电路二、Y-△降压启动线路故障处理三、新电动机使用前的检查四、检查小型三相变压器绕组绝缘故障五：用PLC控制电机的运行系统（模拟考试，需相关仿真模拟设备）一：安装电动机Y—△降压启动电路1、准备要求(1)设备准备序号名称规格数量备注1 三相异步电动机Y—132M-4 5．5 kW 1台2 小型断路器NBl—63 C32 32 A 三极2个3 小型断路器NBl—63 C6 6 A 二极1个4 交流接触器CJX2-3211 20A、380 V 3个5 交流接触器辅助触头块F4-22 3个6 热继电器JR20-32 1个7 按钮LA4-2H 保护式1个5 时间继电器JSZ3A 380 V 1个6 时间继电器底座PF083 1个8 端子排JD0—1020 380V、10A、20节1个9 控制板细木工板 15mm×650mm×500mm 1块10 自攻螺丝长度20mm 20个11 万用表指针式1块(2)材料准备序号名称规格数量备注1 主回路导线2．5 mm24米2 控制回路导线1．O mm25米(3)工用具准备序号名称规格数量备注1 —字螺钉旋具1把2 十字螺钉旋具1把3 钢丝钳1把4 尖嘴钳1把5 剥线钳1把6 低压验电器1个2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。

（4）测量技能说明：本项目主要测量考生对安装电动机Y—△降压启动电路操作的熟练程度。

维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。

3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

三、考核注意事项：
1.正确使用电工工具、仪器和仪表。

2.在考核过程中，带电进行试车时，注意人身和设备的安全。

四、评分标准
1.电气线路安装评分表

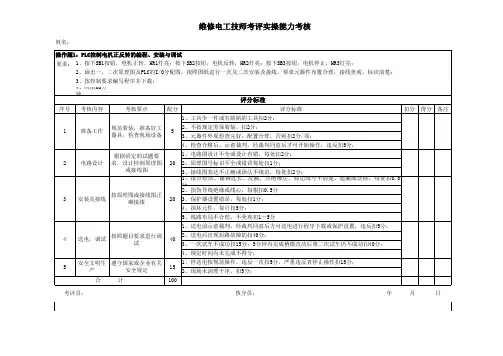

2.PLC控制线路评分表。

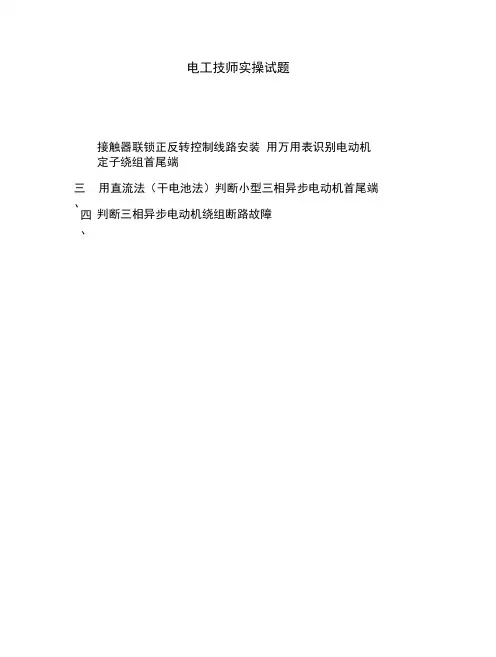

电工技师实操试题接触器联锁正反转控制线路安装用万用表识别电动机定子绕组首尾端三、用直流法（干电池法）判断小型三相异步电动机首尾端四、判断三相异步电动机绕组断路故障接触器联锁正反转控制线路安装一、操作准备1、场地准备(1)考核场地面积50】『整洁规范无干(2)考场安全设施齐全。

(3)有三相电源插2控制板元件明细表3二、操作程序的规定说明1.操作步骤:⑴接元件细H表检查控制板上的各个元件，并用螺钉旋具固定拧紧各元件。

⑵按电气原理图进行接线。

⑶整定热继电器。

⑷用万用表检查接线。

⑸通电试车。

2、规定说明接线图：(2)考核采用百分制，考核项冃得分按组卷比例进行折算。

3、考核方式：实际操作；以操作过程与操作标准进行评分。

4、考核时限(1)准备时间:3 mine(2)正式操作时间:40 mine(3)提前完成操作不加分，超时操作按规定标准评分。

三、评分记录表：试题名称：接触器联锁正反转控制线路安装考核时间：60min用万用表识别电动机定子绕组首尾端一、操作准备1、场地准备(1)考核场地面积50n?整洁规范无干扰。

(2)考场安全设施齐全。

(3)冇三相电源插座。

23二、操作程序的规定说明1.操作步骤：⑴穿戴好劳保用品。

⑵准备好所需器具、工具、用具。

⑶拆开电动机的连接片，清理端头。

⑷用万用表找出三相绕组，并标记。

⑸将万用表扳至直流毫安档后，接到假设的首尾端上。

⑹用手板动电动机的转轴匀速转动，同吋观察万用表指针有无摆动。

⑺根据观察到的现象确定首尾端。

⑻不超过三次完成首尾端的查找。

2.规定说明：(1)如操作违章，将停止考核。

(2)考核釆用百分制，考核项FI得分按组卷比例进行折算。

3•考核方式：实际操作；以操作过程与操作标准进行评分。

4.考核时限(1)准备时间:3 mine(2)正式操作时间:35 min0(3)提前完成操作不加分，超时操作按规定标准评分。

三、评分记录表：试题名称：用万用表识别电动机定子绕组首尾端考核时间：35min三：用直流法（干电池法）判断小型三相异步电动机首尾端1、准备要求（1）设备准备（2）工具准备2、操作考核规定及说明（1）操作程序说明1）准备工作;2）停电、验电；3）找出同相绕纽；4）接线.5）判丽、〃两相首端;6）判断C相首端；7）整理;8）清理现场。

维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。

3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

三、考核注意事项：
1.正确使用电工工具、仪器和仪表。

2.在考核过程中，带电进行试车时，注意人身和设备的安全。

四、评分标准
1.电气线路安装评分表
2.PLC控制线路评分表。

【最新整理，下载后即可编辑】高级电工实操试题一、制作户内低压电缆终端头二、安装单相电度表三、高压柜验电、挂接地线四、测量10kv电力电缆绝缘电阻五：单股线与多股线的连接一：制作户内低压电缆终端头1、准备要求（1）材料准备（1）操作程序说明：1）准备工作；2）剖削电缆绝缘层；3）制作电缆头并作绝缘处理；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（过程型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对制作低压电缆头的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表试题名称：制作户内低压电缆终端头考核时间15min二：安装单相电度表1、准备要求（1）设备准备2（1）操作程序说明：1）安装电路；2）通电试验；3）清理现场；4）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相电度表的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图单相电度表试题名称：安装单相电度表考核时间：15min三：高压柜验电、挂接地线1、准备要求（1）工具、仪器准备（1）操作程序说明：1）准备工作；；2）听指令检查验电器、接地线；3）开高压柜；4）验电；5）挂接地线；6）拆接地线；7）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按评定比重进行折算。

维修电工高级技师实操试题试题：用触摸屏、PLC功能指令实现两台电机的按顺序¥_△启动，要求如下：⑴按下触摸屏上的“启动”按钮，W电机Y启动，1秒后，1#电机△启动；相隔T秒后，2 号电机Y启动，1秒后，2#电机△启动；⑵按下触摸屏的“停止”按钮，所有电机不管处于何种状态都停下；⑶T定时范围是5〜10 秒；⑷使用功能指令（MOV）编写程序。

⑸在试卷上画出PLC的10分配图、PLC的梯形图和触摸屏的画面。

参考答案⑴、I/O分配(2)o-U DO DO K100IS 2431 3753DO K50X000 YOOOHfl——YOOOHHTOH卜TlY003HHT2X001-HtH{«V K3 K2Y000 ；--------------------- (TO KIO 〕--------------------- c n M〕{«V K5 K2YGOO ]{MOV K28 K2YG00 ]--------------------- (12 KIO 〕{IBY K45 KYCOO ]{tf)V KO K2YOOO ]------------------------------------------- [M ](3)、参考界而:屋8-1＜苗而+苛而)^模块2、用DECO指令编程实现三相异步电机，要求如下: ⑴按照三相六拍方式自动运行，每步间P?时间是2秒：绘摸弄上能实现步进电机的正转、反转和濘止.⑶在适卷上面出PLC的10分E3、PLC的梯形囝和铨摸异的面面，分配表。

职业技能自主鉴定实操考试题库化工检修电工（高级）题目一：正反转点动、启动控制线路1、实验所需电气元件明细表：控制线路的动作过程是：（1）正转启动控制合上电源开关QF，按正转起动按钮SB2，正转控制回路接通，KM1的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM2联锁，同时主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。

（2）正转点动控制合上电源开关QF，按点动按钮SB4，触头SB4（3-4）接通，KM1线圈通电动作，电动机正转，此时触头SB4（3-6）断开，KM1不能自锁；松开SB4，SB4（3-4）先断开，SB4（3-6）后闭合，KM1失电释放，电机停止。

（3）反转启动控制合上电源开关QF，按反转起动按钮SB3，反转控制回路接通，KM2的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM1联锁，同时主触头闭合，主电路按W1、V1、U1相序接通，电动机反转。

（4）反转点动控制合上电源开关QF，按点动按钮SB5，触头SB5（3-7）接通，KM2线圈通电动作，电动机反转，此时触头SB5（3-9）断开，KM2不能自锁；松开SB5，SB5（3-7）先断开，SB5（3-9）后闭合，KM1失电释放，电机停止。

题目二：异步电动机反接制动控制线路1、操作所需电器元件明细表启动过程：按下启动按钮SB2，KM1线圈得电吸合，并通过触点KM1（1-2）自锁，同时常闭触点KM1（4-5）断开，切断KM2线圈电路；KM1主触头闭合接通电动机M的电源，电动机起动，当电机转速提升到一定值时，速度继电器SR的触点SR（U2-4）闭合，为停止时的反接制动做准备。

反接制动的控制过程：按下停止按钮SB1，KM1断电释放，KM1主触头断开，电动机M暂时失电，电动机由于惯性仍保持较高的速度，速度继电器触点SR（U2-4）还不能断开，此时KM1（4-5）已经恢复闭合，KM2线圈得电吸合，KM2主触头闭合，电动机M通过KM2主触头、电阻R反相接通电源，电动机转速迅速下降，当电动机转速下降到接近零时，速度继电器触点断开，KM2断电释放，电动机M失电，制动过程完成。

高级电工实操考试内容
高级电工实操考试的内容主要包括以下几个方面：
1. 电工操作技能：包括电线接线、电路连接、电器设备的安装调试等。

考生需要熟悉不同类型的电线接线方法、安装不同类型的电器设备的步骤和注意事项，能够独立完成电工操作任务。

2. 电气设备维修：考生需要掌握各种常见电气设备的维修方法，包括故障排除、零部件更换、系统检修等。

考试可能会出现不同类型的设备故障情况，考生需要准确判断故障原因，并采取正确的维修方法进行处理。

3. 安全操作和维护：考生需要熟悉电工操作的安全规范和操作规程，能够正确使用各种安全工具和装备，防止事故的发生。

考生还需要具备电气设备的常规维护能力，能够进行设备的定期检查和保养。

4. 电路故障排除：考生需要具备一定的电路故障排除能力，能够通过测量电压、电流和阻抗等参数，找出电路故障点，并进行修复。

考试中可能会出现各种故障情况，考生需要准确判断故障原因，并采取合适的故障排除方法。

5. 图纸阅读和电工设计：考生需要掌握电工图纸的阅读方法和电工设计的基本原理，能够理解电路图、线路图、逻辑图等各种电工图纸，并能够根据图纸要求进行电工设计。

6. 现场管理能力：考生需要具备一定的现场管理能力，包括人
员协调、工作安排、物资采购等。

考生需要能够根据工作要求与其他人员有效协作，合理安排工作进度和资源，并按时完成任务。

以上是高级电工实操考试的主要内容，不同地区和考试机构的具体要求可能会有一些差异，具体的考试内容还需参考相关考试教材和指南。

维修电工高级技师实操考试内容
维修电工高级技师实操考试内容主要包括以下几个方面：
1. 安装技能：包括照明、电能表、漏电保护器、互感器、交流接触器控制、低压电源等线路的接线。

2. 识别和判断技能：包括电气材料、电气仪表、电气符号、安全用具、标示牌、灭火器材的识别，以及好坏的判断。

3. 触电急救技能：包括急救的步骤和心肺复苏术。

4. 查找隐患技能：包括找出已经完成安装的电气线路和电气设施中存在的违反规程的安全隐患。

5. 故障处理技能：如电动机 Y-△降压启动线路故障处理。

6. 电机检查与运行控制技能：如检查小型三相变压器绕组绝原因障，用 PLC 掌握电机的运行系统等。

7. 工具使用与保养技能：包括仪器和工具的使用与保养。

8. 安全文明生产技能：包括遵守安全规程，保持工作场所整洁、安全等。

以上内容仅供参考，具体考试内容可能会根据地区和考试机构有所差异。

建议查阅当地考试部门发布的具体信息，获取最准确的信息。

1、继电—接触式控制线路的设计、安装与调试准备要求：1、继电—接触式控制线路的设计、安装与调试有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，三相异步电动机铭牌为6.5千瓦/8千瓦、△/2Y、13.8安/17.1安、450/2880转/分钟，根据加工工艺要求电动机自动切换运转，并且具有过载保护、短路保护、失压保护和欠压保护，试设计出一个具有自动变速双速运转带反接制动的继电-接触式电气控制线路，并且进行安装与调试。

考核要求：（1）电路设计：根据提出的电气控制要求，正确绘出电路图。

按你所设计的电路图，提出主要材料单。

（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上，布置要合理，安装要准确、紧固，按钮盒不固定在板上。

（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。

电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。

（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。

（5）满分40分，考试时间240分钟。

2、用PLC改造双速交流异步电动机自动变速控制电路，并且安装和调试准备要求：2、用PLC改造双速交流异步电动机自动变速控制电路，并且安装和调试图1.2-10考核要求：（1）电路设计：根据给定的继电控制电路图，列出PLC控制I/O口（输入/输出）元件地址分配表，设计梯形图及PLC控制I/O 口（输入/输出）接线图，根据梯形图，列出指令表。

（2）安装与接线：①按PLC控制I/O口（输入/输出）接线图在模拟配线板上正确安装，元件在配线板上布置要合理，安装要准确、紧固，配线导线要紧固、美观，导线要进行线槽，导线要有端子标号，引出端要用别径压端子。

②将熔断器、接触器、继电器、转换开关、PLC装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块配线板上。
