维修电工高级实操考核内容

维修电工高级实操考核内
容
The Standardization Office was revised on the afternoon of December 13, 2020

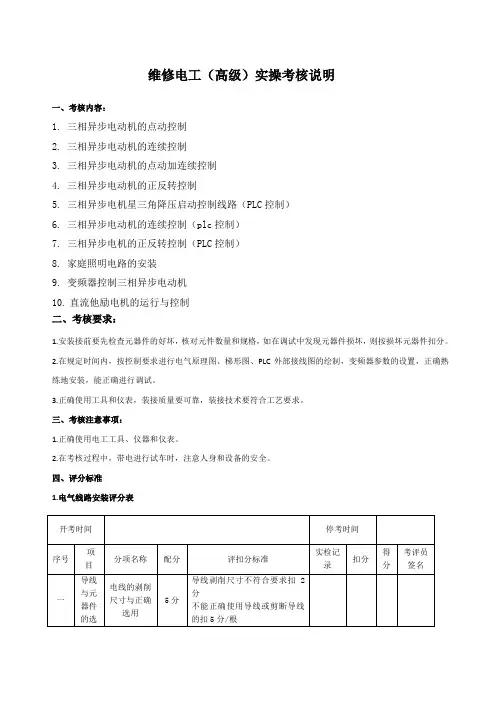

维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。

3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

三、考核注意事项：
1.正确使用电工工具、仪器和仪表。

2.在考核过程中，带电进行试车时，注意人身和设备的安全。

四、评分标准
1.电气线路安装评分表
控制线路评分表。

高级电工实操考试题目及答案解析一、选择题1. 电路中电流的单位是：A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 以下哪个不是电工安全操作的基本要求？A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 正确使用电工工具答案：C二、判断题1. 所有电工操作都必须在断电状态下进行。

（）答案：错误2. 使用万用表测量电阻时，应先进行欧姆调零。

（）答案：正确三、简答题1. 简述三相交流电的特点。

答案：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电能形式。

它具有结构简单、传输效率高、功率因数高等特点。

2. 说明电工在进行电路维修时应注意的安全事项。

答案：电工在进行电路维修时应注意以下安全事项：确保断电操作，穿戴绝缘防护装备，使用合适的工具，遵循操作规程，注意周围环境，避免触电和火灾等危险。

四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。

答案：根据欧姆定律，U = I * R，所以电压U = 2A * 100Ω =200V。

2. 一个电路的总功率为1000W，已知电路的电压为220V，求电路的总电流。

答案：根据功率公式P = U * I，可得电流I = P / U = 1000W / 220V ≈ 4.55A。

五、实操题1. 请描述如何使用万用表测量一个未知电阻的阻值。

答案：首先，将万用表调至电阻测量模式。

然后，将万用表的两个探头分别接触电阻的两端。

观察万用表的读数，即为电阻的阻值。

2. 描述如何安全地更换一个烧毁的保险丝。

答案：首先，确保断电操作，然后打开保险丝盒。

使用合适的工具，如螺丝刀，取出烧毁的保险丝。

检查新的保险丝规格，确保与烧毁的保险丝相同。

然后，将新保险丝安装到位，并关闭保险丝盒。

最后，恢复电源，检查电路是否正常工作。

六、案例分析题1. 某工厂的电动机突然停止工作，电工需要进行故障排查。

请列出可能的原因及排查步骤。

维修电工等级鉴定电工高级技师实操考试————————————————————————————————作者：————————————————————————————————日期：电工高级技师实操试题一、安装电动机Y—△降压启动电路二、Y-△降压启动线路故障处理三、新电动机使用前的检查四、检查小型三相变压器绕组绝缘故障五：用PLC控制电机的运行系统（模拟考试，需相关仿真模拟设备）一：安装电动机Y—△降压启动电路1、准备要求(1)设备准备序号名称规格数量备注1 三相异步电动机Y—132M-4 5．5 kW 1台2 小型断路器NBl—63 C32 32 A 三极2个3 小型断路器NBl—63 C6 6 A 二极1个4 交流接触器CJX2-3211 20A、380 V 3个5 交流接触器辅助触头块F4-22 3个6 热继电器JR20-32 1个7 按钮LA4-2H 保护式1个5 时间继电器JSZ3A 380 V 1个6 时间继电器底座PF083 1个8 端子排JD0—1020 380V、10A、20节1个9 控制板细木工板 15mm×650mm×500mm 1块10 自攻螺丝长度20mm 20个11 万用表指针式1块(2)材料准备序号名称规格数量备注1 主回路导线2．5 mm24米2 控制回路导线1．O mm25米(3)工用具准备序号名称规格数量备注1 —字螺钉旋具1把2 十字螺钉旋具1把3 钢丝钳1把4 尖嘴钳1把5 剥线钳1把6 低压验电器1个2、操作考核规定及说明（1）操作程序说明：1）主电路布线；2）控制电路布线；3）通电试验；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作结果进行评分。

（4）测量技能说明：本项目主要测量考生对安装电动机Y—△降压启动电路操作的熟练程度。

维修电工（高级）实操考核说明
一、考核内容：
1.三相异步电动机的点动控制
2.三相异步电动机的连续控制
3.三相异步电动机的点动加连续控制
4.三相异步电动机的正反转控制
5.三相异步电机星三角降压启动控制线路（PLC控制）
6.三相异步电动机的连续控制（plc控制）
7.三相异步电机的正反转控制（PLC控制）
8.家庭照明电路的安装
9.变频器控制三相异步电动机
10.直流他励电机的运行与控制
二、考核要求：
1.安装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

2.在规定时间内，按控制要求进行电气原理图、梯形图、PLC外部接线图的绘制，变频器参数的设置，正确熟练地安装，能正确进行调试。

3.正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

三、考核注意事项：
1.正确使用电工工具、仪器和仪表。

2.在考核过程中，带电进行试车时，注意人身和设备的安全。

四、评分标准
1.电气线路安装评分表
2.PLC控制线路评分表。

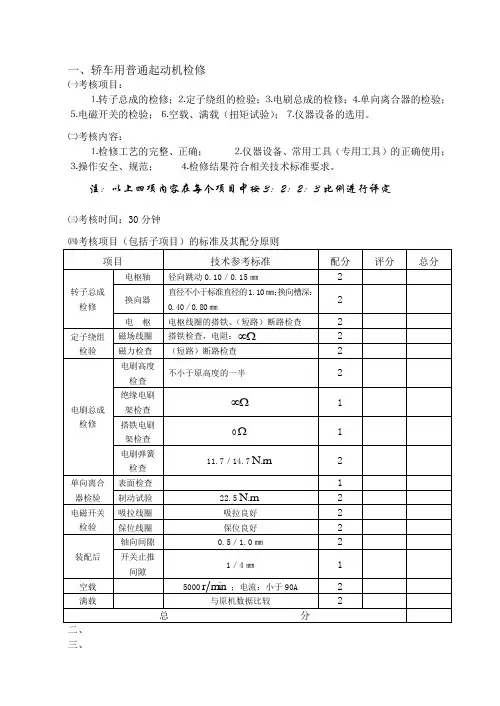

一、轿车用普通起动机检修㈠考核项目：⒈转子总成的检修；⒉定子绕组的检验；⒊电刷总成的检修；⒋单向离合器的检验；⒌电磁开关的检验；⒍空载、满载（扭矩试验）；⒎仪器设备的选用。

㈡考核内容：⒈检修工艺的完整、正确；⒉仪器设备、常用工具（专用工具）的正确使用；⒊操作安全、规范；⒋检修结果符合相关技术标准要求。

注：以上四项内容在每个项目中按3：2：2：3比例进行评定㈢考核时间：30分钟㈣考核项目（包括子项目）的标准及其配分原则二、三、四、节气门位置传感器的检查㈠考核项目：⒈节气门位置传感器阻值测试；⒉节气门位置传感器动态测试。

㈡考核内容：⒈检修工艺的完整、正确；⒉仪器设备、常用工具（专用工具）的正确使用；⒊操作安全、规范；⒋检修结果符合相关技术标准要求。

㈣考核项目（包括子项目）的标准及其配分原则五、喷油器的检查㈠考核项目：⒈阻值检测；⒉供电电压检测，⒊控制端检测。

㈡考核内容：⒈检修工艺的完整、正确；⒉仪器设备、常用工具（专用工具）的正确使用；⒊操作安全、规范；⒋检修结果符合相关技术标准要求。

㈢考核时间：20分钟㈣考核项目（包括子项目）的标准及其配分原则六、油泵电路检查㈠考核项目：⒈动作检查；⒉阻值检查；⒊供电电压检查，⒋油泵继电器检查。

㈡考核内容：⒈检修工艺的完整、正确；⒉仪器设备、常用工具（专用工具）的正确使用；⒊操作安全、规范；⒋检修结果符合相关技术标准要求。

㈣考核项目（包括子项目）的标准及其配分原则七、单元电路控制设计及接线⒈预热器、起动机电路（本项考核采用图形接线板或部件实物板进行）使用元件：①图形接线板：电池B，电源总开关K0,保险丝FU1，保险丝FU2，保险丝FU3，继电器RJ1，继电器RJ2，锁匙开关SK，预热器HT，预热指示器L1,起动机M1。

②部件实物板：12 V电池，电源总开关，保险丝1, 保险丝2，保险丝3，起动继电器，预热继电器，锁匙开关,12V灯泡（仿真预热器），预热指示灯,起动机。

高级维修电工实操试题一、单选题1. 维修电工在处理电气故障时，下列哪项工作是第一步？A. 切断电源B. 使用万用表测试电压C. 检查电路图D. 定位故障点2. 维修电工应该具备的基本技能包括下列哪些？A. 阅读电路图和线路图B. 使用维修工具C. 进行绝缘测试D. 进行电气安装3. 当维修电工遭遇那些情况时应该穿戴个人防护装备？A. 进行高空作业B. 进行绝缘测试C. 需要接触有毒物质D. 执行带电作业4. 在进行电气维修时，下列哪种措施是错误的？A. 遵守安全操作规程B. 使用压力装置进行绝缘测试C. 使用绝缘胶带包裹线路D. 使用标准工具和设备5. 哪种情况下需要立即报修或报告上级领导？A. 发现电气设备过热B. 发现电路图错误C. 进行应急维修D. 维修工作已完成二、填空题1. 定期对电气设备进行 __________ 可以减少故障发生的可能性。

2. 在进行带电作业时，维修电工应该穿戴 __________ 进行保护。

3. 在进行高空作业时，维修电工应该使用__________ 进行安全保护。

4. 维修电工应该定期检查电气设备的 __________。

5. 在处理电气故障时，维修电工应该使用__________ 进行测量。

三、问答题1. 请简要介绍维修电工进行电气维修时的安全措施。

2. 维修电工应该如何进行电气设备的定期检查和维护？3. 当维修电工遭遇带电作业时，应该如何确保自己的安全？四、实操题请根据以下情景回答相应问题：维修电工在处理一台机械设备时发现电路板出现故障。

请描述你会如何检查并修复这个问题。

五、总结本文章通过单选题、填空题、问答题和实操题等形式考察了维修电工在实操中所需的知识和技能。

维修电工在处理电气故障时需要具备阅读电路图和线路图、使用维修工具、进行绝缘测试等基本技能。

同时，他们还需要遵守安全操作规程，穿戴个人防护装备，并定期检查和维护电气设备。

通过不断提高自身技能和严格遵守安全规程，维修电工能够高效处理电气故障，并确保安全。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。

２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

S02接触器3秒钟，12AB，机械C34、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。

《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（ PLC控制机械滑台）姓名准考证号考号考位________考核时间∶至∶_______ 得分________工作方式由考评员设定：A．机械滑台连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时机械滑台连续循环，当S07为“1”时机械滑台单次循环；B．机械滑台连续循环，按停止按钮S02机械滑台立即停止运行，当再按启动按钮S01，机械C1考号考位2、写出梯形图程序或语句程序（考生自选其一）：3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。

4、书面说明：⑴什么情况下允许双线圈输出？⑵PLC机与继电控制系统之间有哪些差异？《维修电工高级工》职业技能鉴定可编程控制器—准备单（）鉴定站所场地、设备、工具、材料：PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。

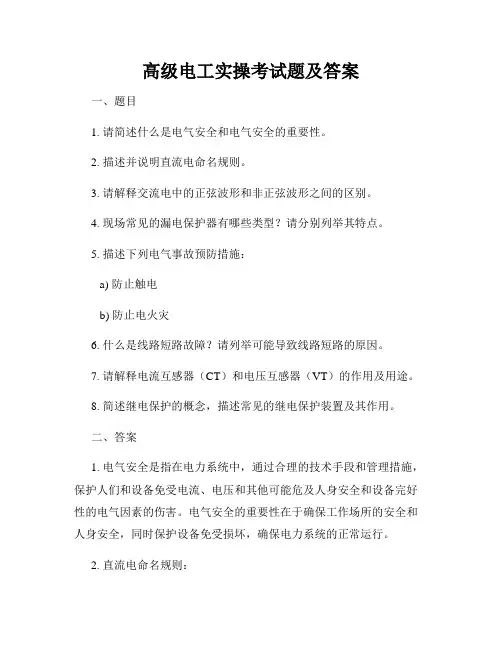

高级电工实操考试题及答案一、题目1. 请简述什么是电气安全和电气安全的重要性。

2. 描述并说明直流电命名规则。

3. 请解释交流电中的正弦波形和非正弦波形之间的区别。

4. 现场常见的漏电保护器有哪些类型？请分别列举其特点。

5. 描述下列电气事故预防措施：a) 防止触电b) 防止电火灾6. 什么是线路短路故障？请列举可能导致线路短路的原因。

7. 请解释电流互感器（CT）和电压互感器（VT）的作用及用途。

8. 简述继电保护的概念，描述常见的继电保护装置及其作用。

二、答案1. 电气安全是指在电力系统中，通过合理的技术手段和管理措施，保护人们和设备免受电流、电压和其他可能危及人身安全和设备完好性的电气因素的伤害。

电气安全的重要性在于确保工作场所的安全和人身安全，同时保护设备免受损坏，确保电力系统的正常运行。

2. 直流电命名规则：a) 直流电的正负极性通过“+”和“-”符号来表示。

b) 使用大写字母“V”表示电压，小写字母“i”表示电流。

c) 直流电通常用直流电源（如电池）供电。

3. 正弦波形和非正弦波形的区别在于波形形状和频率：a) 正弦波形是一种连续变化的波形，其形状为正弦曲线，频率恒定。

b) 非正弦波形是指除了正弦波以外的其他任何波形，如方波、三角波等，其频率可能不恒定。

4. 常见的漏电保护器类型包括：a) 电离型漏电保护器：具有高精度和高敏感性，可快速切断电路，适用于对人身安全要求较高的场所。

b) 电磁式漏电保护器：具有较高的耐电压能力和抗干扰能力，适用于工业领域。

c) 电子式漏电保护器：具有快速响应时间和精确的故障检测能力，适用于需要高精度保护的场所。

5. a) 防止触电的措施：- 安装漏电保护器，及时切断电路。

- 使用绝缘手套和绝缘工具。

- 避免触摸带电导体。

b) 防止电火灾的措施：- 定期检查和维护电线电路，确保电线没有老化和损坏。

- 使用符合标准的电器设备，避免过载和短路。

- 注意用电安全，避免乱拉电线和插头。

职业技能自主鉴定实操考试题库化工检修电工（高级）题目一：正反转点动、启动控制线路1、实验所需电气元件明细表：控制线路的动作过程是：（1）正转启动控制合上电源开关QF，按正转起动按钮SB2，正转控制回路接通，KM1的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM2联锁，同时主触头闭合，主电路按U1、V1、W1相序接通，电动机正转。

（2）正转点动控制合上电源开关QF，按点动按钮SB4，触头SB4（3-4）接通，KM1线圈通电动作，电动机正转，此时触头SB4（3-6）断开，KM1不能自锁；松开SB4，SB4（3-4）先断开，SB4（3-6）后闭合，KM1失电释放，电机停止。

（3）反转启动控制合上电源开关QF，按反转起动按钮SB3，反转控制回路接通，KM2的线圈通电动作，其常开触头闭合自锁、常闭触头断开对KM1联锁，同时主触头闭合，主电路按W1、V1、U1相序接通，电动机反转。

（4）反转点动控制合上电源开关QF，按点动按钮SB5，触头SB5（3-7）接通，KM2线圈通电动作，电动机反转，此时触头SB5（3-9）断开，KM2不能自锁；松开SB5，SB5（3-7）先断开，SB5（3-9）后闭合，KM1失电释放，电机停止。

题目二：异步电动机反接制动控制线路1、操作所需电器元件明细表启动过程：按下启动按钮SB2，KM1线圈得电吸合，并通过触点KM1（1-2）自锁，同时常闭触点KM1（4-5）断开，切断KM2线圈电路；KM1主触头闭合接通电动机M的电源，电动机起动，当电机转速提升到一定值时，速度继电器SR的触点SR（U2-4）闭合，为停止时的反接制动做准备。

反接制动的控制过程：按下停止按钮SB1，KM1断电释放，KM1主触头断开，电动机M暂时失电，电动机由于惯性仍保持较高的速度，速度继电器触点SR（U2-4）还不能断开，此时KM1（4-5）已经恢复闭合，KM2线圈得电吸合，KM2主触头闭合，电动机M通过KM2主触头、电阻R反相接通电源，电动机转速迅速下降，当电动机转速下降到接近零时，速度继电器触点断开，KM2断电释放，电动机M失电，制动过程完成。

高级电工实操考试内容
高级电工实操考试的内容主要包括以下几个方面：
1. 电工操作技能：包括电线接线、电路连接、电器设备的安装调试等。

考生需要熟悉不同类型的电线接线方法、安装不同类型的电器设备的步骤和注意事项，能够独立完成电工操作任务。

2. 电气设备维修：考生需要掌握各种常见电气设备的维修方法，包括故障排除、零部件更换、系统检修等。

考试可能会出现不同类型的设备故障情况，考生需要准确判断故障原因，并采取正确的维修方法进行处理。

3. 安全操作和维护：考生需要熟悉电工操作的安全规范和操作规程，能够正确使用各种安全工具和装备，防止事故的发生。

考生还需要具备电气设备的常规维护能力，能够进行设备的定期检查和保养。

4. 电路故障排除：考生需要具备一定的电路故障排除能力，能够通过测量电压、电流和阻抗等参数，找出电路故障点，并进行修复。

考试中可能会出现各种故障情况，考生需要准确判断故障原因，并采取合适的故障排除方法。

5. 图纸阅读和电工设计：考生需要掌握电工图纸的阅读方法和电工设计的基本原理，能够理解电路图、线路图、逻辑图等各种电工图纸，并能够根据图纸要求进行电工设计。

6. 现场管理能力：考生需要具备一定的现场管理能力，包括人
员协调、工作安排、物资采购等。

考生需要能够根据工作要求与其他人员有效协作，合理安排工作进度和资源，并按时完成任务。

以上是高级电工实操考试的主要内容，不同地区和考试机构的具体要求可能会有一些差异，具体的考试内容还需参考相关考试教材和指南。

高级电工实操试题一、制作户内低压电缆终端头二、安装单相电度表三、高压柜验电、挂接地线四、测量10kv电力电缆绝缘电阻五：单股线与多股线的连接一：制作户内低压电缆终端头1、准备要求（1）材料准备2、操作考核规定及说明（1）操作程序说明：1）准备工作；2）剖削电缆绝缘层；3）制作电缆头并作绝缘处理；4）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（过程型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对制作低压电缆头的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表试题名称：制作户内低压电缆终端头考核时间15min二：安装单相电度表1、准备要求（1）设备准备（2）材料准备（2（1）操作程序说明：1）安装电路；2）通电试验；3）清理现场；4）安全文明操作。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按鉴定比重进行折算。

（3）考核方式说明：该项目为实际操作（结果型），考核过程按评分标准及操作过程进行评分。

（4）测量技能说明：本项目主要测量考生对安装单相电度表的熟练程度。

3、考核时限（1）准备时间：1min（不计入考核时间）。

（2）正式操作时间：15min。

（3）提前完成操作不加分，到时停止操作考核。

4、评分记录表附图单相电度表试题名称：安装单相电度表考核时间：15min三：高压柜验电、挂接地线1、准备要求（1）工具、仪器准备（1）操作程序说明：1）准备工作；；2）听指令检查验电器、接地线；3）开高压柜；4）验电；5）挂接地线；6）拆接地线；7）清理现场。

（2）考核规定说明：1）如操作违章或未按操作程序执行操作，将停止考核；2）考核采用百分制，考核项目得分按评定比重进行折算。

维修电工高级技师实操考试内容
维修电工高级技师实操考试内容主要包括以下几个方面：
1. 安装技能：包括照明、电能表、漏电保护器、互感器、交流接触器控制、低压电源等线路的接线。

2. 识别和判断技能：包括电气材料、电气仪表、电气符号、安全用具、标示牌、灭火器材的识别，以及好坏的判断。

3. 触电急救技能：包括急救的步骤和心肺复苏术。

4. 查找隐患技能：包括找出已经完成安装的电气线路和电气设施中存在的违反规程的安全隐患。

5. 故障处理技能：如电动机 Y-△降压启动线路故障处理。

6. 电机检查与运行控制技能：如检查小型三相变压器绕组绝原因障，用 PLC 掌握电机的运行系统等。

7. 工具使用与保养技能：包括仪器和工具的使用与保养。

8. 安全文明生产技能：包括遵守安全规程，保持工作场所整洁、安全等。

以上内容仅供参考，具体考试内容可能会根据地区和考试机构有所差异。

建议查阅当地考试部门发布的具体信息，获取最准确的信息。

试题1 PLC控制电动机自动正反转的设计、安装与调试（1）考试时间：150min（2）考核方式：实操+笔试（3）本题分值：40分1）任务：当按下启动按钮，KM1线圈通电，电动机正转；经过5S延时，线圈KM1断电，同时KM2线圈通电，电动机反转；再经过3S延时，线圈KM2断电，线圈KM1通电。

这样反复10次后电动机停止运行。

2）要求：a.工作方式设置为自动循环b.有必要的电气保护和连锁【笔试部分】（1）正确识读电路图，写出下列图形文字符号的名称。

QS( )；FU1（）；KM1( )。

（2）正确使用工具，简述剥线钳使用注意事项。

答：（3）正确使用仪表；简述指针式万用表测试二极管的方法。

答：（4）安全文明生产，回答何谓安全电压答：【操作部分】（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按照规范绘制PLC的I/O（输入/输出）口接线图。

1）PLC接线图2）PLC梯形图（6）安装与接线按照电气安装规范：1）将熔断器、接触器、继电器、PLC安装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块培训板上。

2）按PLC控制I/O口接线图在配线板上正确安装元件，元件安装要合理，安装要准确、牢固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出线要用接线端头。

（7）正确地将所编程序输入PLC，安装被控设备的动作要求进行模拟操作调试，达到设计要求。

（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。

试题2 PLC控制直流能耗制动的Y-△起动电路用PLC设计通电延时带直流能耗制动的Y-△起动电路，并进行安装调试（1）电路图【笔试部分】（1）正确使用工具，简述电工刀使用注意事项（方法）答：（2）正确使用仪表：简述万用表检测无标志二极管的方法答：（3）安全文明生产：回答合闸后可送电到作业地点的刀闸操作把手上应悬挂什么文字标示牌。

答：（4）简述功率表的使用方法答：（5）简述电烙铁使用注意事项答：（2）操作步骤1）原理分析。
