即热式电热水器内部结构图和说明.ppt

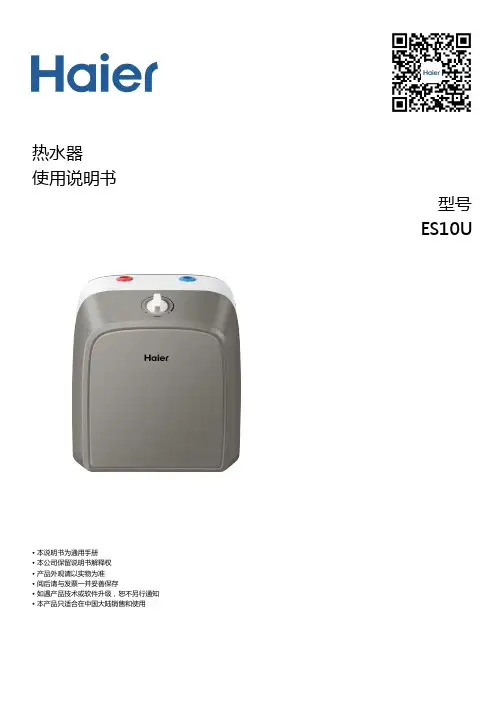

热水器使用说明书型号ES10U• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 外观及部件介绍1 1.1.2. 电气原理图11.2. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法42.3. 功能介绍63. 售后服务7 3.1. 用户须知7 3.2. 疑难解答7 3.3. 清洗保养8 3.4. 保修说明8 3.5. 一键报修91. 产品介绍1.1. 产品部件1.1.1. 外观及部件介绍注：本示意图仅供参考！注：以上参数允许误差范围为±10%1.1.2. 电气原理图a1（mm）b1（mm）c1（mm）d1（mm）e1（mm）350350130270160若有变更，恕不另行通知。

1.2. 技术数据注：以上参数(重量)允许误差范围为±10%该系列电热水器执行标准：GB 4706.12、GB 21519产品型号ES10UES10U(LP)容量（L）10净重（kg）见包装箱贴额定功率（W）2000能效等级2级热水输出率80%24小时固有能耗系数0.7额定电源220V~ 50Hz额定压力（MPa）0.75额定温度（℃）75防水等级IPX4自来水压力（MPa）≥0.052. 使用说明2.1. 注意事项2.1.1. 电气方面电源• 检查电表，电线直径是否符合热水器的额定电流，必要时请有资质的电工师傅检查一下。

• 请不要使用受损的电源线和电源插座及插头十分松弛的电器产品。

否则会引起触电、短路、火灾等事故。

应该确认电源插头能够与电源插座严密结合。

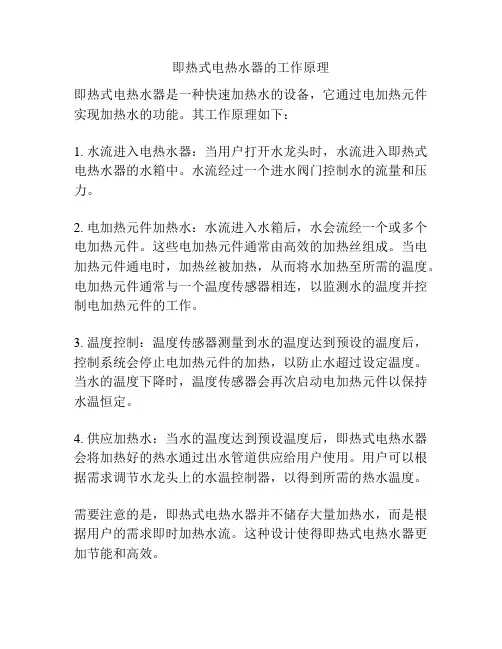

即热式电热水器的工作原理
即热式电热水器是一种快速加热水的设备，它通过电加热元件实现加热水的功能。

其工作原理如下：
1. 水流进入电热水器：当用户打开水龙头时，水流进入即热式电热水器的水箱中。

水流经过一个进水阀门控制水的流量和压力。

2. 电加热元件加热水：水流进入水箱后，水会流经一个或多个电加热元件。

这些电加热元件通常由高效的加热丝组成。

当电加热元件通电时，加热丝被加热，从而将水加热至所需的温度。

电加热元件通常与一个温度传感器相连，以监测水的温度并控制电加热元件的工作。

3. 温度控制：温度传感器测量到水的温度达到预设的温度后，控制系统会停止电加热元件的加热，以防止水超过设定温度。

当水的温度下降时，温度传感器会再次启动电加热元件以保持水温恒定。

4. 供应加热水：当水的温度达到预设温度后，即热式电热水器会将加热好的热水通过出水管道供应给用户使用。

用户可以根据需求调节水龙头上的水温控制器，以得到所需的热水温度。

需要注意的是，即热式电热水器并不储存大量加热水，而是根据用户的需求即时加热水流。

这种设计使得即热式电热水器更加节能和高效。

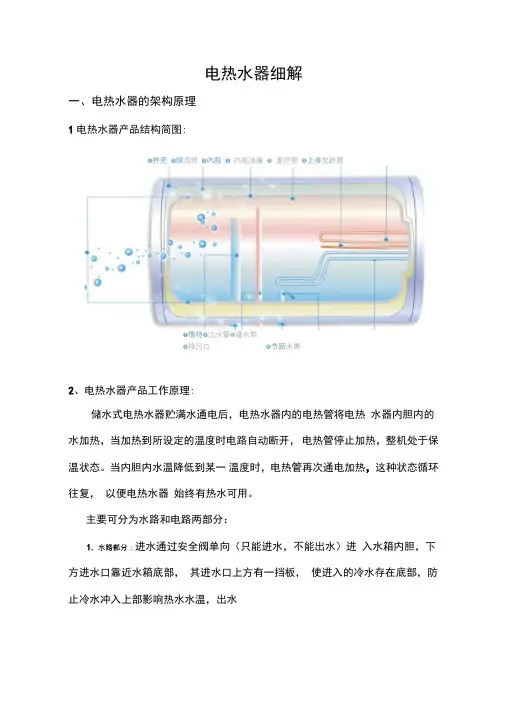

电热水器细解一、电热水器的架构原理1电热水器产品结构简图:❹井売❷輝湍烬❸內服❹内粗涂廉❺濫控管❺上凑加跆欝❼債特❾岀水管❿谴水暂❽排污口❻节跖水專2、电热水器产品工作原理:储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。

当内胆内水温降低到某一温度时，电热管再次通电加热，这种状态循环往复，以便电热水器始终有热水可用。

主要可分为水路和电路两部分：1、水路部分：进水通过安全阀单向（只能进水，不能出水）进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水10A/250V-黄/绿电热管—0—加热指示 口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在 此处，所以出水总是热的，要使热水流出，必须进入冷水，增加 内胆内水压，热水才能被挤流出。

关闭进水口，即使内胆存满热 水也不会流出。

流出的高温热水，通过调节混水阀，使之出水温 度适合使用要求。

2、电路部分：电路的主要作用是对冷水加热至设定温度。

电热水器的加热通过电热管来进行，温度的设定则通过调节温控 器进行，电热水器将电能转换成热能，传给被加热的媒体（水） 水达到预定温度时，温控器会自动断电，停止加热。

一段时间后， 当水温比设定温度下降 5C 左右时，温控器会重新工作，继续恢 复加热至设定温度，如此反复工作。

电气原理图见图。

热断路器电源插头温控器二、电热水器零部件工作原理1.内胆：内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。

2.镁棒主要作用在于保护电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。

工作原理：由于镁的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应。

镁是电化学序列中电位最低的金属，生理上无毒。

因此，用来制成镁棒保护内胆非常理想。

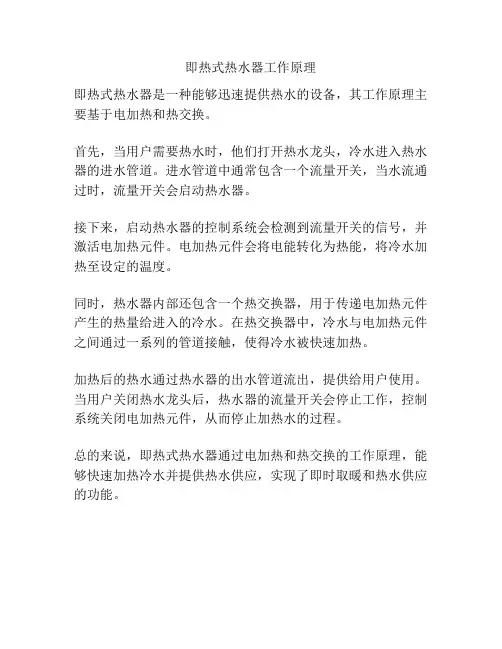

即热式热水器工作原理
即热式热水器是一种能够迅速提供热水的设备，其工作原理主要基于电加热和热交换。

首先，当用户需要热水时，他们打开热水龙头，冷水进入热水器的进水管道。

进水管道中通常包含一个流量开关，当水流通过时，流量开关会启动热水器。

接下来，启动热水器的控制系统会检测到流量开关的信号，并激活电加热元件。

电加热元件会将电能转化为热能，将冷水加热至设定的温度。

同时，热水器内部还包含一个热交换器，用于传递电加热元件产生的热量给进入的冷水。

在热交换器中，冷水与电加热元件之间通过一系列的管道接触，使得冷水被快速加热。

加热后的热水通过热水器的出水管道流出，提供给用户使用。

当用户关闭热水龙头后，热水器的流量开关会停止工作，控制系统关闭电加热元件，从而停止加热水的过程。

总的来说，即热式热水器通过电加热和热交换的工作原理，能够快速加热冷水并提供热水供应，实现了即时取暖和热水供应的功能。

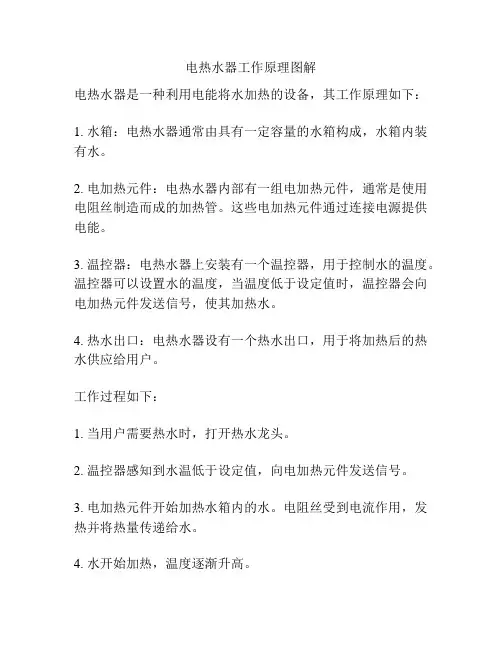

电热水器工作原理图解
电热水器是一种利用电能将水加热的设备，其工作原理如下：
1. 水箱：电热水器通常由具有一定容量的水箱构成，水箱内装有水。

2. 电加热元件：电热水器内部有一组电加热元件，通常是使用电阻丝制造而成的加热管。

这些电加热元件通过连接电源提供电能。

3. 温控器：电热水器上安装有一个温控器，用于控制水的温度。

温控器可以设置水的温度，当温度低于设定值时，温控器会向电加热元件发送信号，使其加热水。

4. 热水出口：电热水器设有一个热水出口，用于将加热后的热水供应给用户。

工作过程如下：
1. 当用户需要热水时，打开热水龙头。

2. 温控器感知到水温低于设定值，向电加热元件发送信号。

3. 电加热元件开始加热水箱内的水。

电阻丝受到电流作用，发热并将热量传递给水。

4. 水开始加热，温度逐渐升高。

5. 温控器实时监测水温，当水温接近设定值时，温控器会发送信号停止加热。

6. 用户可以从热水出口处取得经过加热的热水供应。

需要注意的是，电热水器的加热过程会消耗较大的电能，因此在使用时需要注意节能。

此外，为了安全起见，电热水器通常会配备过热保护装置，当水温超过一定温度时会自动断电，以防止发生意外。

热水器工作原理图解
热水器是一种常见的家用设备，它通过一系列的工作原理来提供热水。

首先，让我们来看看热水器的内部结构。

热水器通常由以下几个主要部件组成：加热元件、水箱、水储罐和控制系统。

加热元件是热水器的核心部分，它负责将冷水加热到适宜的温度。

在加热元件内部，有一个盘管或者发热管，由电能或者燃气供能。

当热水器启动时，加热元件开始工作，将能量传递给经过的水分子，使其温度逐渐升高。

水箱是存放冷水的部分。

初始阶段，水箱中的冷水流入加热元件内部，经过加热后再流出。

有些热水器设计了外露的水箱，使用户能够直接看到水位，方便控制和维护。

水储罐是存放加热后热水的部分。

热水通过管道从加热元件进入水储罐，当用户需要热水时，可以通过水龙头等出水设备取出。

水储罐通常具有一定的隔热设计，以减少热量的散失，提高热水保温效果。

控制系统是热水器的智能化部分，负责监控和调整热水器的工作状态。

控制系统通常包括温度传感器、测水位传感器和热水控制器等。

温度传感器负责检测水温，测水位传感器用于监测水箱和水储罐的水位情况。

热水控制器根据传感器的反馈信息，自动调节加热元件的状态，保持水温在设定范围内。

总结起来，热水器通过加热元件将冷水加热变为热水，并存放在水储罐中。

用户根据需要，通过控制系统取出所需的热水。

这样，热水器就能够为我们提供温暖的热水，满足我们日常生活和洗浴的需求。

图文简析电热水器电热水器主要内部结构不锈钢内胆：材质好，不易生锈，比较轻，但其焊接工艺复杂；搪瓷内胆：搪瓷内胆内表面的瓷釉不会生锈，耐腐蚀，但其内胆比较重；镀锌板内胆：易生锈，基本已淘汰。

搪瓷内胆根据制造工艺：又分为干搪工艺和湿搪工艺。

目前市场上各品牌宣传的：蓝钻内胆、金刚三层胆、金圭内胆，其实都是搪瓷内胆，只是制造工艺不一样，其实就是湿搪工艺与干搪工艺的区别。

“干搪”是目前最为先进的生产工艺之一，它先进行内胆的焊接，再加入搪瓷粉的，最后进行高温烧结。

“湿搪”是先将内胆的几部分放入搪瓷液浸蘸或者将搪瓷液涂在内胆上，然后进行烧结，最后再将几部分焊接成内胆，这种工艺造成搪瓷厚薄不均，尤其是内胆焊缝处由于焊接破坏了搪瓷的保护，内胆容易被腐蚀漏水。

2、加热棒电加热器主要由发热电阻丝，铜管或不锈钢管，导热绝缘介质氧化镁和接线端子构成。

当通电时，电流使发热电阻丝发热，热量通过电加热器将储在内胆的水加热。

电热管由三层构成，最里面为电阻丝，中间为耐高温绝缘氧化镁粉，外层为不锈钢管（英格莱800金属管能耐受1357-1385℃高温）。

电阻丝为直接发热元件，耐高温绝缘镁粉起到在高温下绝缘作用，以保证电热管的安全性。

3、镁棒镁棒的主要作用在于保护电热棒，电加热棒在加热时容易与水里面的矿物质发生反应，从而减少加热棒的使用寿命。

由于镁的活性大于加热棒的铁或铜，因此通过镁棒的作用，使水里面的矿物质先与镁棒反应，软化水质从而保护加热棒，增加使用寿命。

根据水质的不同，可以使用1-2年。

电热水器主要外部结构防干烧当检测到热水器内胆内无水，而热水器在工作时，自动切断电源防超温内胆内的测温器检测到水温为75度时自动切断电源防超压当内胆内水压超过额定水压时，自动泄压接地保护接地线保护漏电保护三级断开插座，检测到漏电，自动切断电源三极断开漏电保护插头的作用当电热水器出现漏电、接地线带电、插头与插座由于接触不良而温升过高，都会在0.01秒内自动把电源完全切断。
