储水式电热水器培训教材
- 格式:ppt
- 大小:8.68 MB
- 文档页数:1

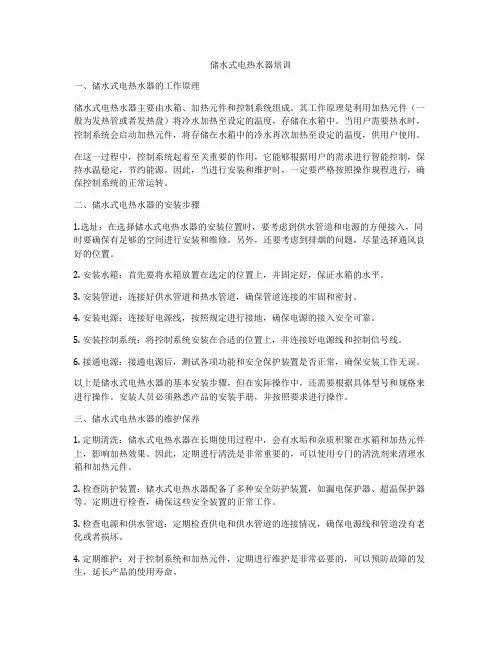

储水式电热水器培训一、储水式电热水器的工作原理储水式电热水器主要由水箱、加热元件和控制系统组成。
其工作原理是利用加热元件(一般为发热管或者发热盘)将冷水加热至设定的温度,存储在水箱中。
当用户需要热水时,控制系统会启动加热元件,将存储在水箱中的冷水再次加热至设定的温度,供用户使用。
在这一过程中,控制系统起着至关重要的作用,它能够根据用户的需求进行智能控制,保持水温稳定,节约能源。
因此,当进行安装和维护时,一定要严格按照操作规程进行,确保控制系统的正常运转。
二、储水式电热水器的安装步骤1.选址:在选择储水式电热水器的安装位置时,要考虑到供水管道和电源的方便接入,同时要确保有足够的空间进行安装和维修。
另外,还要考虑到排烟的问题,尽量选择通风良好的位置。
2. 安装水箱:首先要将水箱放置在选定的位置上,并固定好,保证水箱的水平。
3. 安装管道:连接好供水管道和热水管道,确保管道连接的牢固和密封。
4. 安装电源:连接好电源线,按照规定进行接地,确保电源的接入安全可靠。
5. 安装控制系统:将控制系统安装在合适的位置上,并连接好电源线和控制信号线。
6. 接通电源:接通电源后,测试各项功能和安全保护装置是否正常,确保安装工作无误。
以上是储水式电热水器的基本安装步骤,但在实际操作中,还需要根据具体型号和规格来进行操作。
安装人员必须熟悉产品的安装手册,并按照要求进行操作。
三、储水式电热水器的维护保养1. 定期清洗:储水式电热水器在长期使用过程中,会有水垢和杂质积聚在水箱和加热元件上,影响加热效果。
因此,定期进行清洗是非常重要的,可以使用专门的清洗剂来清理水箱和加热元件。
2. 检查防护装置:储水式电热水器配备了多种安全防护装置,如漏电保护器、超温保护器等。
定期进行检查,确保这些安全装置的正常工作。
3. 检查电源和供水管道:定期检查供电和供水管道的连接情况,确保电源线和管道没有老化或者损坏。
4. 定期维护:对于控制系统和加热元件,定期进行维护是非常必要的,可以预防故障的发生,延长产品的使用寿命。
一、热水器的定义:指通过各种物理原理,在一定时间内使冷水温度升高变成热水的一种装置。
按照原理不同可分为电热水器、燃气热水器、太阳能热水器、空气源热泵热水器三种。
二、1. 电热水器从原理上分为储水式和即热式也称快速式电热水器。
电热水器优点:使用方便、节能环保,能持续供应热水,安装简单,不受楼层气压差异的影响。
电热水器缺点:体积大,占用卫生间空间;使用前需要预热,不能连续使用超出额定容量的水量。
要是家庭人多,洗澡中途还得等;内部温度达到80℃后,容易生垢,为加热管破裂、漏电埋下了安全隐患,需一年除垢一次。
储水式电热水器储水式电热水器从使用上分为家用电热水器和商用电热水器储水式电热水器从外形上分为圆形和椭圆超薄形储水式电热水器从安装上分为壁挂式和立式家用储水式容量一般有:商用储水式容量一般有:2.即热式电热水器从原理上分为即热式快速电热水器和速热式快速电热水器优点:具有能够即开即热,省时省电,节能环保、体积小巧、水温恒定等诸多优点。
缺点:功率比较大,线路要求高:一般功率都至少要求6KW以上,在冬天就是8KW的功率也难以保证有足够量的热水进行洗浴。
电源线要求至少2.5mm2以上,有的要求4mm2以上。
安装条件要求高:要求安装时进水口的压力不能过大,用户家中的电表为20A,空气开关为32A,一般要求有独立的线路,甚至要求至少40A的专用表,加上一般居民家里的电冰箱、空调等其他的大功率的家用电器,就要至少80A的电表,还要单独走线。
电热水器的内胆材质类型:工艺、使抗溶、抗爆、抗酸性、抗冲击能力内胆的选择:可靠的电热水器内胆是选购电热水器质量的关键。
目前,电热水器内胆大体可分为三种档次:档次最高、寿命最长的是不锈钢内胆。
不锈钢内胆-般选用优质进口不锈钢材料,采用先进的钨极氩弧焊,可以杜绝焊缝氧化,使用寿命长达15年以上。
但这种电热水器价格较高,适合于经济较宽裕的家庭。
中档的是搪瓷内胆。
欧洲一些国家采用较多,是在普通钢板上涂烧成一层无机质陶釉制成,不生锈且成本只有不锈钢内胆的1/6~1/4。

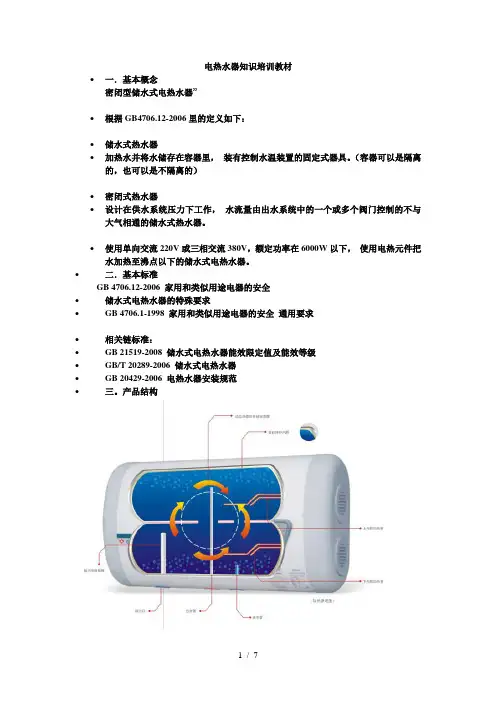

电热水器知识培训教材•一.基本概念密闭型储水式电热水器”•根据GB4706.12-2006里的定义如下:•储水式热水器•加热水并将水储存在容器里,装有控制水温装置的固定式器具。
(容器可以是隔离的,也可以是不隔离的)•密闭式热水器•设计在供水系统压力下工作,水流量由出水系统中的一个或多个阀门控制的不与大气相通的储水式热水器。
•使用单向交流220V或三相交流380V,额定功率在6000W以下,使用电热元件把水加热至沸点以下的储水式电热水器。
•二.基本标准GB 4706.12-2006 家用和类似用途电器的安全•储水式电热水器的特殊要求•GB 4706.1-1998 家用和类似用途电器的安全通用要求•相关链标准:•GB 21519-2008 储水式电热水器能效限定值及能效等级•GB/T 20289-2006 储水式电热水器•GB 20429-2006 电热水器安装规范•三。
产品结构五.基本工作原理安装时冷水经过安全阀从进水管处进入内胆底部,待满水时则从顶部的出水管处流出后加热使用。
产品使用电热元件发热,目前常用的是不锈钢电热管,依流体热力学原理,热水比重小则上升,冷水比热重大则下沉,所以内胆里面的水会出现明显的冷热分层,上层水温高,电热管加热面以下的水温都会较低。
内胆的水通过电热管加热至设定温度(把电能转化为热能),依靠进水压力,将热水从内胆顶部的出水管排出,再通过混水阀,将热水与冷水混合至适当的温度进行使用。
这也是我们通常所说的“顶水法”。
六.主要零部件1.内胆内胆是储水式电热水器最重要的组成部件,其质量的好坏直接关系到产品的使用寿命,并且一旦在产品中出现内胆故障(漏水)则无法维修。
•我司现在生产的内胆绝大部分使用是搪瓷内胆。
•(只有150L以上的大容量系列采用的用镀锌内胆)•我司现在的内胆种类有很多,按照整机的安装方式来分,有卧式内胆和立式内胆。
如果按照内胆的形状来分,有单胆型和双胆型。
•额定容量包括:5L、10L、15L、25L、40L、50L、60L、80L、100L、125L、150L、200L、250L、320L内胆。

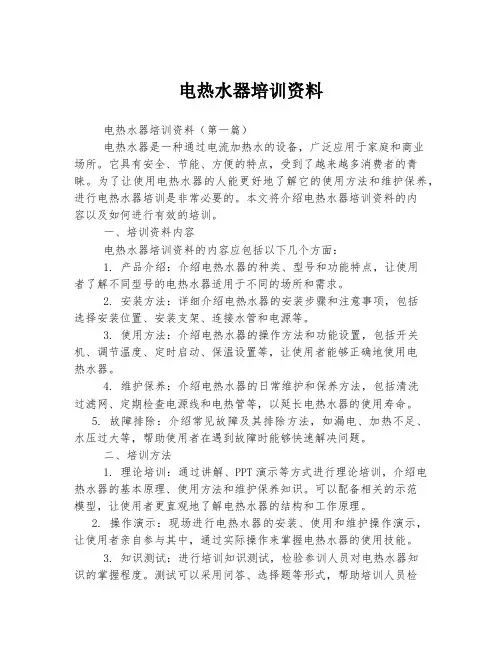

电热水器培训资料电热水器培训资料(第一篇)电热水器是一种通过电流加热水的设备,广泛应用于家庭和商业场所。
它具有安全、节能、方便的特点,受到了越来越多消费者的青睐。
为了让使用电热水器的人能更好地了解它的使用方法和维护保养,进行电热水器培训是非常必要的。
本文将介绍电热水器培训资料的内容以及如何进行有效的培训。
一、培训资料内容电热水器培训资料的内容应包括以下几个方面:1. 产品介绍:介绍电热水器的种类、型号和功能特点,让使用者了解不同型号的电热水器适用于不同的场所和需求。
2. 安装方法:详细介绍电热水器的安装步骤和注意事项,包括选择安装位置、安装支架、连接水管和电源等。
3. 使用方法:介绍电热水器的操作方法和功能设置,包括开关机、调节温度、定时启动、保温设置等,让使用者能够正确地使用电热水器。
4. 维护保养:介绍电热水器的日常维护和保养方法,包括清洗过滤网、定期检查电源线和电热管等,以延长电热水器的使用寿命。
5. 故障排除:介绍常见故障及其排除方法,如漏电、加热不足、水压过大等,帮助使用者在遇到故障时能够快速解决问题。
二、培训方法1. 理论培训:通过讲解、PPT演示等方式进行理论培训,介绍电热水器的基本原理、使用方法和维护保养知识。
可以配备相关的示范模型,让使用者更直观地了解电热水器的结构和工作原理。
2. 操作演示:现场进行电热水器的安装、使用和维护操作演示,让使用者亲自参与其中,通过实际操作来掌握电热水器的使用技能。
3. 知识测试:进行培训知识测试,检验参训人员对电热水器知识的掌握程度。
测试可以采用问答、选择题等形式,帮助培训人员检测培训效果。
4. 互动讨论:培训过程中鼓励参训人员提问和互动讨论,加强培训效果。
可以就实际问题展开讨论,让参训人员在交流中更加深入地理解电热水器的使用和维护。
三、培训要点1. 突出安全:培训过程中要强调电热水器的安全使用,如避免触电、防止漏电、注意电源和水管的连接等。
同时,培训资料中要明确提示参训人员在使用电热水器时要注意安全事项。
电热水器培训资料电热水器是现代家庭生活中不可或缺的家电之一。
它通过电能转化为热能,可以在短时间内加热水源,满足人们的各种洗浴、清洁和烹饪需求。
为了更好地了解电热水器的使用和维护,接下来我们将进行一次详尽的培训,以帮助大家充分认识电热水器并正确使用。
一、电热水器的基本原理电热水器利用电能转化为热能的机制,通过加热水元件将水源加热至设定温度。
常见的加热方式有盘式加热、蓄热式加热和直接加热等。
不同的加热方式适用于不同的使用场景和需求。
二、电热水器的分类及选择根据加热方式的不同,电热水器可以分为储水式电热水器和即热式电热水器两类。
储水式电热水器适用于家庭使用,可以储存一定量的热水,方便供应;即热式电热水器则适用于需要大量热水的场合,如公共浴池或游泳池。
在选择电热水器时,要根据家庭成员的数量、用水量及用水习惯来确定容量,以保证供应的热水能够满足需求。
另外,还要重视产品的品牌信誉和性能指标,选择具有可靠品质、高效节能的电热水器。
三、电热水器的安全使用注意事项1. 请定期清洗水箱,避免水质污染影响健康。
2. 使用过程中,请避免打开和关闭水龙头时产生的冲击,以免对电热器造成损伤。
3. 使用完毕后,请及时关闭电源开关,避免长时间空转带来的能源浪费。
4. 如果发现电热水器存在漏电、发热不均等问题,请立即停止使用,并请专业人员进行检修。
5. 请勿将电热水器用于其它力求加热的用途,以免引发事故。
6. 使用电热水器时,应尽量使用温水,避免高温烫伤。
7. 安装电热水器时,请确保配电线路与其额定功率相适应,避免过载。
四、电热水器的日常维护1. 定期清洗电热水器的过滤网和出水口,避免污垢堵塞影响加热效果。
2. 检查电热水器的电源线是否磨损或老化,如有问题请及时更换。
3. 请定期清洗电热水器的外壳,避免积灰影响散热效果。
4. 不使用时,请拔掉电源插头,避免意外触电。
5. 如发现电热水器有异常现象,如异味、漏电等,请立即停止使用,并请专业人员进行检查维修。
电热水器培训资料(一)引言概述:电热水器是一种常见的家用热水设备,具有快速加热、节能环保等优点,因此在家庭和商业场所广泛应用。
本文旨在为电热水器的培训提供资料,以帮助工作人员深入了解电热水器的原理、安装及维护等方面知识。
一、电热水器的基本原理1. 电热水器的工作原理a. 冷水进入加热器b. 电能转化为热能c. 热水被储存和输送2. 电热水器的组成部分a. 电热水器外壳b. 热水储存罐c. 加热元件d. 控制器及传感器3. 电热水器的工作原理详解a. 加热元件加热原理b. 控制器的作用和调节方式c. 温度传感器的使用和测量精度4. 电热水器的安全性考虑a. 过温保护装置b. 漏电保护装置c. 水位保护装置5. 电热水器的节能性分析a. 加热元件选择与能效比b. 智能控制技术的应用c. 热水使用效率提升方法二、电热水器的安装与维护1. 电热水器的安装步骤a. 安装环境准备b. 水管接口安装c. 电源接线及地线处理2. 电热水器的使用与维护a. 正确使用和操作b. 清洗和保养注意事项c. 维修和更换部件3. 安全使用电热水器的注意事项a. 安装位置的选择b. 温度调节与防烫处理c. 环境卫生及通风要求4. 电热水器故障排除a. 查找故障源b. 维修和更换故障部件c. 故障预防措施5. 电热水器常见问题及解决方法a. 水温不够热b. 漏水或渗水现象c. 加热时间过长总结:通过本文的培训资料,我们对电热水器的基本原理、安装与维护等方面有了较为全面的了解。
电热水器作为一种常用的热水设备,其安全性和节能性成为了使用者关注的焦点,因此在安装和使用过程中需特别注意安全事项,合理使用电热水器,并及时维修故障,以保证其正常运行和延长使用寿命。
格兰仕电热水器培训教材一、电热水器原理电热水器是将电能转变为热能并将水加热,供用户使用的装置,可分为快热式热水器和贮水式热水器两种。
贮水式热水器所用功率较小,对自来水压力,流量及供配电线路要求不高,故适应一般用户的使用要求。
所谓贮水式热水器是指在一个容器内将水加热的固定式器具,它可长期或临时贮存热水,并装有限制和控制水温的装置,按工作情况分,有以下几种:1、 封闭式热水器2、 水槽供水式热水器3、 水箱式热水器4、 出口敞开式热水器5、 开口式热水器 附相关电气原理图:1、R***M-003K(机械式)接线图:2、R***M-003K (机械式)电气原理图:电热管电热管3、R***E-003K (电子式)接线图:4、R***E-003K (电子式)电气原理图:二、贮水式热水器结构电热水器大体由内胆、外壳、发泡层(保温层)、加热器及控温装置组成。
1.内胆,它是组成电热水器的主要部件之一,外形采用圆形设计,两端拉伸成球冠状,然后焊接成整体。
内胆能承受较高压力,其中墨晶内胆采用先进的搪瓷工艺进行双层搪瓷,充分保证了内胆的耐用性。
2.加热器,电能→热能转化装置,主要用它来对水进行加热,其功率为1500W (或2000W ),电压220V Ac 时,电流约6.8A (或9.1A ),3.控温装置。
主要实现四项功能:①漏电保护功能:由漏电保护插头完成,发生漏电时,漏电保护插头自动断开电源,起到保护作用。
②控温功能:通过调节控温器达到调节温度的目的。
温度传感器L1N1E 黄绿双色普通电源插头线N 蓝色L 棕色电气板继电器RL2继电器RL1热断路器信号线至控制板N2N1L2L1N2电热管L2电热管控制板电气板漏电保护线圈温度传感器电源插头黄/绿限温器蓝棕③限温功能:热断路器在感测到温度超过设定值时自动切断加热电源(四线的还会锁定漏电保护插头),以达到过热保护的目的。
④显示功能:指示灯用来显示是否加热,温度表用来显示当时热水温度。
