电热水器的原理电热水器是一种利用电能把水加热到所需温度的设备，其工作原理可以简单描述如下：1. 加热体：电热水器内部包含一个加热体，它通常由一根或多根电热管制成。
当电流通过加热体时，电流会产生热量，使加热体表面温度升高。
2. 水箱：电热水器内部设有一个水箱，用于储存待加热的水。
水箱通常由耐高温材料制成，以防止变形或破裂。
3. 温度控制器：电热水器配备了一个温度控制器，用于测量水温并控制加热过程。
当水温低于设定的温度时，控制器会通电给加热体，使其开始加热水箱中的水。
4. 安全控制器：为了确保使用安全，电热水器还配备了安全控制器。
当温度超过设定的安全限制或发生其他故障时，安全控制器会切断电源，以避免潜在的危险。
5. 绝缘层：为了避免电热水器的电部分与水箱接触，电热水器内部设有绝缘层。
绝缘层通常由绝缘材料制成，以防止电漏电或触电事故的发生。
工作原理如下：当用户需要加热水时，打开电热水器的开关或选择加热模式。
温度控制器会检测水温，如果水温低于设定的温度，控制器会通电给加热体。
加热体开始加热水箱中的水，热量通过传导和对流的方式逐渐传递给水，使水温逐渐升高。
当水温达到设定的温度时，温度控制器会停止通电给加热体，以避免水温过高。
整个加热过程中，安全控制器会不断监测温度和其他参数，以确保使用过程中的安全性。
如果发生异常情况，如温度超过设定的安全限制或其他故障，安全控制器会立即切断电源，停止加热过程。
总结来说，电热水器通过加热体将电能转化为热能，将热量传递给水，从而使水温升高。
通过温度控制器和安全控制器的控制与保护，确保使用过程中的安全性和温度控制。
热水器结构与工作原理
热水器通常由以下主要部分组成：外壳、燃烧器、热交换器、水路系统、控制系统和排气系统。
燃烧器是热水器的核心组件，其中燃料（如天然气、液化石油气或柴油）与空气混合并点燃，产生高温燃烧气体。
这些燃烧气体通过热交换器，在与冷水接触的地方传热给水，将水加热至设定温度。
热交换器内部通常通过管道构成，燃烧气体在管道外侧流过，与管道内的水进行热量交换。
热交换器是热水器的核心部件，由多个排列在一起的金属管道组成。
冷水从水路系统进入热交换器管道，通过与燃烧气体的热量交换，温度逐渐升高，最终变成热水并返回水路系统。
水路系统包括水进水口、水出水口、冷热水管道等。
冷水从进水口进入热交换器，经过加热后从出水口流出，供应给用户使用。
冷热水管道则承担了将冷水和热水分别输送到热交换器和用户用水点的功能。
控制系统主要用于调节热水器的工作状态和水温。
常见的控制系统包括燃烧器控制阀、水泵控制阀、水温控制器等。
通过监测热水器的工作状态和水温，控制系统可以及时调整供应燃料和水的流量，以保持热水器的良好运行和出水温度稳定。
排气系统用于排出燃烧后产生的废气和烟尘。
燃烧过程中产生的废气和烟尘通过排气管道排出室外，以保持室内环境清洁。
总之，热水器通过燃烧器燃烧燃料产生热能，经过热交换器与冷水进行热量交换，最终输出热水供用户使用。
控制系统和排气系统则起到调节和处理的作用，确保热水器的正常运行和室内环境的质量。
电热水器的工作原理电热水器是现代家庭中常用的一种电器设备，主要用于加热和储存家庭热水。
它采用电能作为能源，通过特定的工作原理实现热水的加热。
本文将详细介绍电热水器的工作原理，并分点阐述其工作过程。
1. 加热元件：电热水器的加热元件通常是由一组电阻丝或电热管构成，它们被安装在水箱内部。
当电热水器接通电源后，电阻丝或电热管会被电流加热，进而将热量传递给水箱内的水体。
2. 控制系统：电热水器配备了一个精确的温度控制系统，用于监控和调节热水的温度。
通常，温控系统由一个温度传感器和一个微型电脑控制器组成。
温度传感器会测量水箱内的实际温度，并将该信息传递给控制器。
控制器根据设定的温度要求与实际温度之间的差异，决定是否加热水箱内的水体。
3. 冷热水进出口：电热水器上设有冷水进口和热水出口。
冷水从冷水管道进入电热水器的水箱内，并在加热过程中被加热元件加热。
加热后的热水通过热水出口流出，供家庭使用。
4. 温度维持：电热水器在加热水体到设定温度之后，会维持该温度以保持热水的适用性。
一旦水箱内的水体温度达到设定温度，控制系统会切断电力供应，停止加热过程。
当水体温度下降到设定温度以下时，控制系统会自动再次开始加热。
5. 安全保护装置：为了保证使用者的安全，电热水器通常配备了一些安全保护装置。
其中包括过温保护和电流保护。
过温保护装置在热水温度过高时会自动断电以防止发生事故。
电流保护装置则可以避免过大的电流对电热水器和家庭电力系统的损坏。
以上是电热水器的基本工作原理。
当我们打开电热水器的电源，加热元件开始工作，并将热量传递给水箱内的水体。
温控系统会监测水体温度，并根据设定要求决定是否继续加热。
一旦水体温度达到设定温度，控制系统会自动停止加热。
在使用过程中，电热水器还配备了一些安全保护装置，以确保使用者的安全。
中国消费者对于热水的需求非常大，电热水器以其简便、安全和高效的特点成为了许多家庭的首选。
了解电热水器的工作原理，可以帮助我们更好地使用和维护这一重要的家电设备。
电热水器的水温控制原理电热水器是我们日常生活中常见的家电之一，它能够提供温暖舒适的热水。
那么，电热水器是如何控制水温的呢？本文将介绍电热水器的水温控制原理，并探讨其工作机制。
一、加热元件电热水器的加热元件是控制水温的关键。
常见的加热元件有电热管和电热片，它们能够将电能转化为热能，并将热能传递给水。
电热水器通常会根据用户的需求，通过控制加热元件的供电时间和功率来达到不同的水温。
二、恒温控制器恒温控制器是电热水器中的另一个重要组成部分，它能够实现水温的精确控制。
恒温控制器通常是由温度传感器、比例控制电路和输出控制电路组成。
1. 温度传感器温度传感器是恒温控制器的核心组件，它能够感知水温并将其转化为电信号。
常见的温度传感器有热电偶和热敏电阻器等。
温度传感器将水温信息传递给比例控制电路。
2. 比例控制电路比例控制电路根据温度传感器的反馈信号，计算出与设定温度的差异，并将差异信号转化为控制信号。
通过调节控制信号的幅值和频率，比例控制电路能够精确控制加热元件的工作状态。
3. 输出控制电路输出控制电路接收比例控制电路的控制信号，并将其转化为控制加热元件供电的信号。
输出控制电路通常使用可控硅等器件来实现对加热元件的供电控制。
当控制信号达到设定值时，输出控制电路会切断加热元件的供电，以保证水温不超过设定值。
三、工作原理电热水器在正常工作时，恒温控制器会持续监测水温并进行调节。
当水温低于设定温度时，恒温控制器会发送供电信号给加热元件，使其开始加热。
一旦水温达到设定温度，恒温控制器会通过输出控制电路切断加热元件的供电。
当水温降低时，恒温控制器会再次发送供电信号，以保持水温在设定温度范围内。
总结：电热水器的水温控制依赖于加热元件和恒温控制器的协同工作。
加热元件将电能转化为热能，并传递给水；恒温控制器通过温度传感器感知水温，通过比例控制电路和输出控制电路实现水温的精确控制。
这种水温控制原理使得电热水器能够在不同的环境条件下，提供稳定的热水供应，满足人们日常生活的需求。

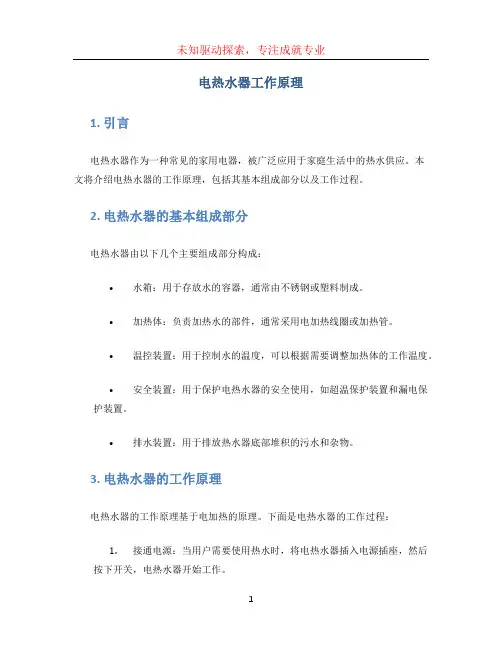

电热水器工作原理1. 引言电热水器作为一种常见的家用电器，被广泛应用于家庭生活中的热水供应。
本文将介绍电热水器的工作原理，包括其基本组成部分以及工作过程。
2. 电热水器的基本组成部分电热水器由以下几个主要组成部分构成：•水箱：用于存放水的容器，通常由不锈钢或塑料制成。
•加热体：负责加热水的部件，通常采用电加热线圈或加热管。
•温控装置：用于控制水的温度，可以根据需要调整加热体的工作温度。
•安全装置：用于保护电热水器的安全使用，如超温保护装置和漏电保护装置。
•排水装置：用于排放热水器底部堆积的污水和杂物。
3. 电热水器的工作原理电热水器的工作原理基于电加热的原理。
下面是电热水器的工作过程：1.接通电源：当用户需要使用热水时，将电热水器插入电源插座，然后按下开关，电热水器开始工作。
2.水箱充水：水箱内部的水泵开始工作，将冷水从进水管道抽入水箱中。
3.加热器加热：当水箱中的水达到一定水位后，加热体开始工作，通过电流通过加热元件，产生热能将水加热。
4.温控装置控制：在水温达到用户所需温度时，温控装置会自动关闭电源，停止加热，以保持水的温度恒定。
5.热水供应：用户可以通过水龙头使用热水。
当用户打开水龙头时，冷水进入热水器，并将加热后的热水顶出水龙头供使用。
6.工作结束：当用户不再需要使用热水时，将电热水器的开关关闭，电热水器停止工作。
4. 安全保护装置的作用电热水器通常配备了多种安全保护装置，以确保使用的安全性。
以下是常见的安全保护装置：•超温保护装置：当电热水器内部的水温超过设定的安全温度时，超温保护装置会自动切断电源，防止水温过高，避免发生爆炸或着火等事故。
•漏电保护装置：当电热水器发生漏电时，漏电保护装置会自动切断电源，以防止触电事故的发生。
•过压保护装置：当电热水器所接受的电压超过设定的安全范围时，过压保护装置会自动切断电源，保护电热水器免受过高的电压损害。
5. 使用注意事项在使用电热水器时，需要注意以下几点：•检查电热水器的工作状态：使用前应检查电热水器的外部和插座是否有异常，以确保其正常工作。

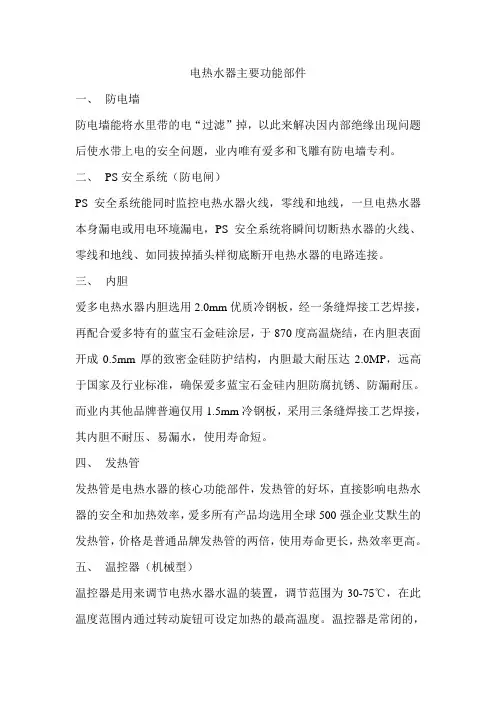

电热水器主要功能部件一、防电墙防电墙能将水里带的电“过滤”掉，以此来解决因内部绝缘出现问题后使水带上电的安全问题，业内唯有爱多和飞雕有防电墙专利。
二、PS安全系统（防电闸）PS安全系统能同时监控电热水器火线，零线和地线，一旦电热水器本身漏电或用电环境漏电，PS安全系统将瞬间切断热水器的火线、零线和地线、如同拔掉插头样彻底断开电热水器的电路连接。
三、内胆爱多电热水器内胆选用2.0mm优质冷钢板，经一条缝焊接工艺焊接，再配合爱多特有的蓝宝石金硅涂层，于870度高温烧结，在内胆表面开成0.5mm厚的致密金硅防护结构，内胆最大耐压达2.0MP，远高于国家及行业标准，确保爱多蓝宝石金硅内胆防腐抗锈、防漏耐压。
而业内其他品牌普遍仅用1.5mm冷钢板，采用三条缝焊接工艺焊接，其内胆不耐压、易漏水，使用寿命短。
四、发热管发热管是电热水器的核心功能部件，发热管的好坏，直接影响电热水器的安全和加热效率，爱多所有产品均选用全球500强企业艾默生的发热管，价格是普通品牌发热管的两倍，使用寿命更长，热效率更高。
五、温控器（机械型）温控器是用来调节电热水器水温的装置，调节范围为30-75℃，在此温度范围内通过转动旋钮可设定加热的最高温度。
温控器是常闭的，当内胆内的温度达到设定值时，电路断开，停止加热，当水温下降到设定温度下5℃时，电路重新闭合，发热管继续加热，从而实现恒温功能。
六、限温器限温器正常工作时为常闭状态，安装在热水器内胆上，一旦内胆水温达到93℃，闭合触点分离，限温器双级自动断开，切断电源，确保电器安全。
而限温器一旦双级断开，须维修人员对其人工复位后热水器才能继续使用。
七、泄压阀是为保证内胆内的压力不超过最大允许上限而设置的安全保护装置，是一个常闭阀门，当内胆内的压力超过0.7Mp时，泄压阀自动泄压，同时有水从泄压口流出，防止因压力过大引起内胆破裂。
八、阳极镁棒安装在排污管咀连接的镁棒铜螺母上，是一根钢芯金属镁棒，由于镁的金属活性远高于铁，水中腐蚀性负离子首先与镁离子结合，这样既能防止水垢的形成又能防止又能防止内胆和发热管受腐蚀。

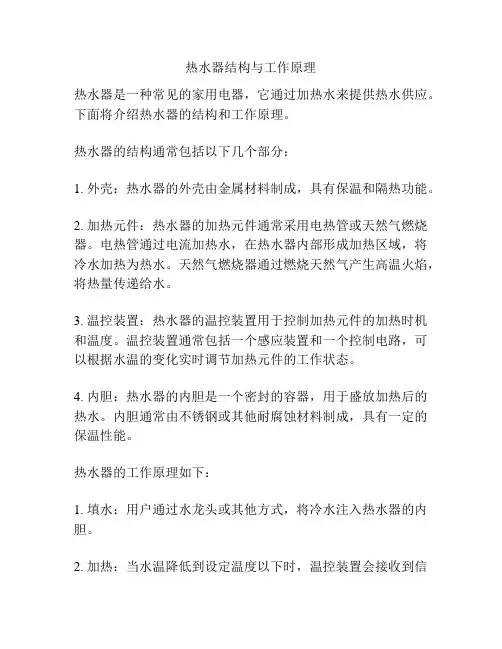

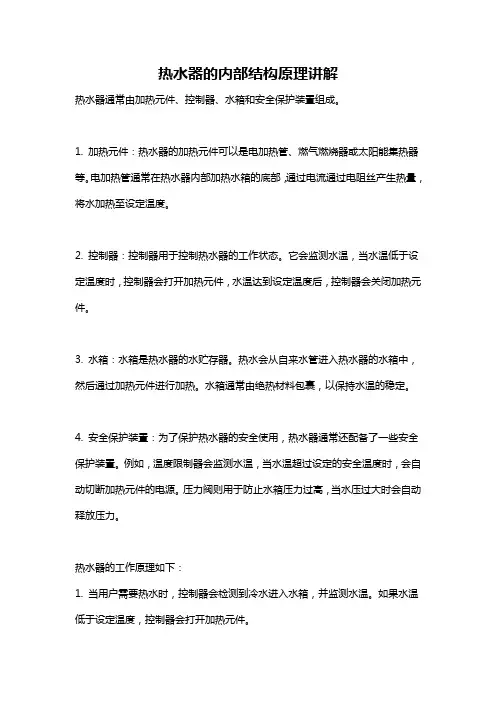

热水器结构与工作原理
热水器是一种常见的家用电器，它通过加热水来提供热水供应。
下面将介绍热水器的结构和工作原理。
热水器的结构通常包括以下几个部分：
1. 外壳：热水器的外壳由金属材料制成，具有保温和隔热功能。
2. 加热元件：热水器的加热元件通常采用电热管或天然气燃烧器。
电热管通过电流加热水，在热水器内部形成加热区域，将冷水加热为热水。
天然气燃烧器通过燃烧天然气产生高温火焰，将热量传递给水。
3. 温控装置：热水器的温控装置用于控制加热元件的加热时机和温度。
温控装置通常包括一个感应装置和一个控制电路，可以根据水温的变化实时调节加热元件的工作状态。
4. 内胆：热水器的内胆是一个密封的容器，用于盛放加热后的热水。
内胆通常由不锈钢或其他耐腐蚀材料制成，具有一定的保温性能。
热水器的工作原理如下：
1. 填水：用户通过水龙头或其他方式，将冷水注入热水器的内胆。
2. 加热：当水温降低到设定温度以下时，温控装置会接收到信
号，并启动加热元件。
加热元件开始工作，将冷水加热为热水。
3. 保温：当水温达到设定温度时，温控装置会切断电源或关闭燃气阀门，停止加热元件的工作。
热水器内的保温层会起到保温的作用，保持热水的温度。
4. 供水：用户需要使用热水时，可以通过水龙头等方式取出热水使用。
需要注意的是，不同型号和品牌的热水器可能存在一些差异，但总体的结构和工作原理基本相似。
电热水器工作原理图解
电热水器是一种利用电能将水加热的设备，其工作原理如下：
1. 水箱：电热水器通常由具有一定容量的水箱构成，水箱内装有水。
2. 电加热元件：电热水器内部有一组电加热元件，通常是使用电阻丝制造而成的加热管。
这些电加热元件通过连接电源提供电能。
3. 温控器：电热水器上安装有一个温控器，用于控制水的温度。
温控器可以设置水的温度，当温度低于设定值时，温控器会向电加热元件发送信号，使其加热水。
4. 热水出口：电热水器设有一个热水出口，用于将加热后的热水供应给用户。
工作过程如下：
1. 当用户需要热水时，打开热水龙头。
2. 温控器感知到水温低于设定值，向电加热元件发送信号。
3. 电加热元件开始加热水箱内的水。
电阻丝受到电流作用，发热并将热量传递给水。
4. 水开始加热，温度逐渐升高。
5. 温控器实时监测水温，当水温接近设定值时，温控器会发送信号停止加热。
6. 用户可以从热水出口处取得经过加热的热水供应。
需要注意的是，电热水器的加热过程会消耗较大的电能，因此在使用时需要注意节能。
此外，为了安全起见，电热水器通常会配备过热保护装置，当水温超过一定温度时会自动断电，以防止发生意外。
电热水器工作原理电热水器是现代家庭中常见的热水供应设备，它通过电能转化为热能，为我们提供舒适的热水。
下面，我们将深入探讨电热水器的工作原理。
一、电热水器的基本构造电热水器主要由储水槽、电加热元件、温控系统和安全保护装置等组成。
1. 储水槽：储水槽是电热水器的容器，用于储存冷水和热水。
它通常由不锈钢或陶瓷等材料制成，具有良好的导热性能和耐腐蚀性。
2. 电加热元件：电加热元件是电热水器的核心部件，它负责将电能转化为热能。
电加热元件通常采用镍铬合金丝制成，铺设在储水槽周围，以保证热能能够有效地传递给水。
3. 温控系统：温控系统用于监测和控制水温，确保水温在设定范围内稳定运行。
温控系统通常由温度传感器、控制电路和显示装置组成。
4. 安全保护装置：安全保护装置是为了防止电热水器发生意外故障而设计的。
常见的安全保护装置有过温保护装置、干烧保护装置和漏电保护装置等。
二、电热水器的工作原理电热水器的工作原理可以简单概括为加热、储存和供应三个过程。
1. 加热过程：当用户需要热水时，打开水龙头，自来水进入储水槽。
同时，温控系统检测到水温低于设定温度，发出指令让电加热元件开始工作。
电加热元件通过电阻加热的方式将电能转化为热能，使储水槽内的水温逐渐升高。
2. 储存过程：当水温达到设定温度时，温控系统会通过控制电路停止电加热元件的工作，并保持水温在设定范围内。
此时，热水储存在储水槽中，等待用户使用。
3. 供应过程：当用户打开水龙头时，冷水通入储水槽，并将热水推向水龙头，供应给用户。
同时，温控系统会监测水温，并根据用户的需求调整电加热元件的工作状态，以保持稳定的热水供应。
三、电热水器的优缺点电热水器作为一种常见的热水供应设备，具有以下优缺点：1. 优点：（1）安装方便：电热水器不需要额外的燃气管道，只需接通电源即可使用，安装简便。
（2）温度调节范围广：根据用户需求，电热水器能够提供不同温度的热水，满足不同需求。
（3）占用空间小：电热水器体积较小，不占用太多空间，适合小型家庭使用。
电热水器细解
一、电热水器的架构原理
1、电热水器产品结构简图：
2、电热水器产品工作原理：
储水式电热水器贮满水通电后，电热水器内的电热管将电热水器内胆内的水加热，当加热到所设定的温度时电路自动断开，电热管停止加热，整机处于保温状态。
当内胆内水温降低到某一温度时，电热管再次通电加热,这种状态循环往复，以便电热水器始终有热水可用。
主要可分为水路和电路两部分：
1、水路部分：进水通过安全阀单向（只能进水，不能出水）进入水箱内胆，下方进水口靠近水箱底部，其进水口上方有一挡板，使进入的冷水存在底部，防止冷水冲入上部影响热水水温，出水
口在内胆上部，热水比冷水轻，在水的上部分，热水出水口也在此处，所以出水总是热的，要使热水流出，必须进入冷水，增加内胆内水压，热水才能被挤流出。
关闭进水口，即使内胆存满热水也不会流出。
流出的高温热水，通过调节混水阀，使之出水温度适合使用要求。
2、电路部分：电路的主要作用是对冷水加热至设定温度。
电热水器的加热通过电热管来进行，温度的设定则通过调节温控器进行，电热水器将电能转换成热能，传给被加热的媒体（水），水达到预定温度时，温控器会自动断电，停止加热。
一段时间后，当水温比设定温度下降5℃左右时，温控器会重新工作，继续恢复加热至设定温度，如此反复工作。
电气原理图见图。
二、电热水器零部件工作原理
1.内胆：内胆是热水器的核心部件，直接影响热水器的安全性能、使用性能和工作寿命。
2.镁棒主要作用在于保护电热
棒，电加热棒在加热时容易与水里
面的矿物质发生反应，从而减少加
热棒的使用寿命。
工作原理：由于镁的活性大
于加热棒的铁或铜，因此通过镁棒
的作用，使水里面的矿物质先与镁棒反应。
镁是电化学序列中电
位最低的金属，生理上无毒。
因此，用来制成镁棒保护内胆非常理想。
镁棒的大小直接关系到保护内胆时间的长短和保护效果的大小，镁棒越大，保护效果越好，保护时间越长。
3.防电墙：就是利用了水本身
所具有的电阻（如国标规定自来水
在15℃时电阻率应大于1300Ω），
通过对热水器内通水管材质的选择
（绝缘材料），管径和距离的确定形
成“隔电墙”。
当电热水器通电工作
时，加热内胆的水即使有电，也会
在通过“隔电墙”时被水本身的电
阻衰减掉而达到将电隔离的目的，
使热水器进出水两端达到几乎为零
的电压和0.02mA/kw以下的极微弱电流。
图4-11为进出水整体防电墙，
4.加热棒：电能→热能转化
装置，主要用它来对水进行加
热，其功率为1500W-3000W，主
要由发热电阻丝，铜管或不锈
钢管，导热绝缘介质氧化镁和
接线端子构成。
当通电时，电
流使发热电阻丝发热，热量通过电加热器将储在内胆的水加热，
电热管由三层构成，最里面为电阻丝，中间为耐高温绝缘氧化镁粉，外层为不锈钢管（英格莱800金属管能耐受1357-1385 C高温）。
电阻丝为直接发热元件，耐高温绝缘镁粉起到在高温下绝缘作用，以保证电热管的安全性。
检测方法：①万用表在打在电阻×10档，量两端子间电阻，正常时在标准便差范围之内（307Ω～358Ω以1500W为例），无穷大为电热管灯断开路，需更换，太小为电热管老化，功率降低，需更换。
②万用表在打在电阻×10档（或2MΩ档），红表笔接端子，黑表笔接安装盘，测得阻值应大于2MΩ，否则判为绝缘坏，需更换，以防漏电。
4.控温器：工作原理：现用控
温器均为液体膨胀式结构。
利用液
体有热胀冷缩的特性，控温器将特
殊液体密封在探管和毛细管组成的
密封腔中，探管插到待测温部位，
当该处温度上升时探管内液体膨
胀，并沿毛细管移动至末端，膨胀的液体使膜盒变型后推动触点，使电路断开，停止加热。
调节控温器旋钮，也就是调节将触点断开的位移量，而此位移量与感测的温度成特定比例。
当温度下降后，膨胀后的液体会逐渐缩小体积，触点又回复到导通状态，发热管重新开始加热，这就是控温器控制水温的原理。
当内胆的温度达到设定值时，液态受热膨胀流过毛细管顶起杠杆板，金属片
自然弹起，断开两极，停止加热。
当水温下降到设定温度的5℃左右时，液态冷缩，杠杆板自动回弹并压下弹簧片至A点，电路重新闭合，开始加热，实现保温功能。
检测方法：量通断，拆下连接线，万用表打到电阻×10档，调零后，用表笔测两端子应为导通，否则判为损坏，需更换（可调式控温器要把旋钮转到最高温位置测量）。
用表笔测量两端子与金属外壳应为不导能，否则判定为损坏，需更换。
5.超温保护器（热断路器）原理是
当内胆水温达到88或91时，金属片
受热变形向上弹，顶起绝缘顶杆，断
开两极实现防超温保护。
当双极断开
需复位时，必须手动按下手动复位键，
并用万用表测量两极是否相通。
检测方法：拆下连接线，万用表打到电阻×10档调零后，用表笔测量两端子，常态为导通，否则为损坏，需更换，用表笔测量端子与金属外壳应为不导通，否则为损坏，需更换。
6.漏电保护插头开关：原理是利
用漏电开关内部装置，当电热水器
有漏电或负载电流大过额定电流时
会自动跳闸，切断电源，避免事故
发生。
检测方法：通电后按试验按钮，
漏电开关应立即跳闸。
复位后拨下插头，万用表打在电阻×10档，红表笔接插头一端子，黑表笔接连线端子，插头端子与连线末端端子应一一对应导通（L、N、G）；四线的漏电保护插头通电后用蓝色接线端与超温信号线端相接触，漏电开关应立即跳动闸，按下复位键电源指示灯应为亮着。
漏电保护插头线全部从热水器上拆下后复位，万用表打在×10K档（或2MΩ档），任意两插头端子间阻值在于7MΩ以上。
电路图如下：。
