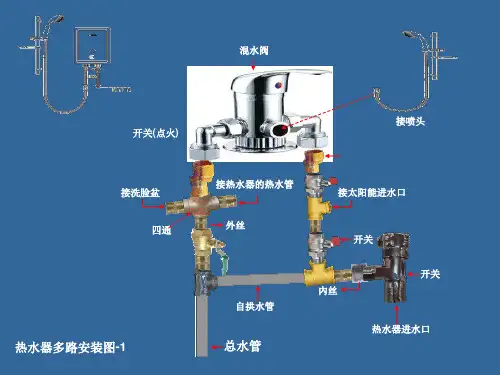

你必须了解的电热水器安装图

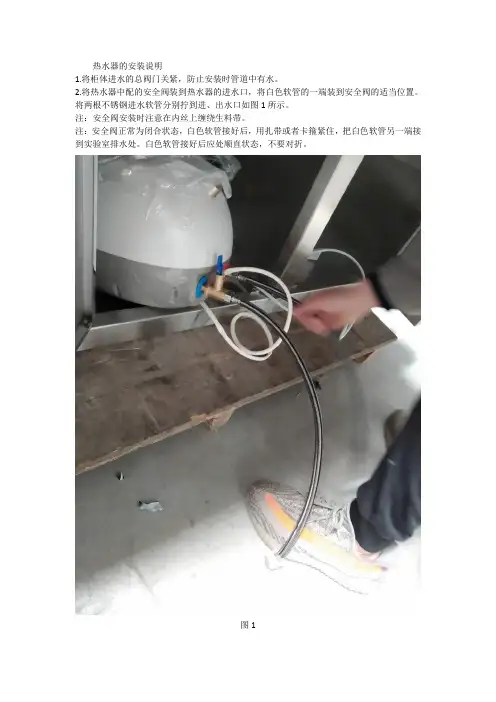

热水器的安装说明
1.将柜体进水的总阀门关紧，防止安装时管道中有水。

2.将热水器中配的安全阀装到热水器的进水口，将白色软管的一端装到安全阀的适当位置。

将两根不锈钢进水软管分别拧到进、出水口如图1所示。

注：安全阀安装时注意在内丝上缠绕生料带。

注：安全阀正常为闭合状态，白色软管接好后，用扎带或者卡箍紧住，把白色软管另一端接到实验室排水处。

白色软管接好后应处顺直状态，不要对折。

图1
3.查看柜体中原有连接管道。

识别总进水管道，与冷热水龙头连接的两根管道。

如图2
图2
4.将柜体原装的其中一根与冷热水龙头连接的管道拧开，使其与三通分离。

将连接在热水器进水口的软管接到此三通上，然后将出水口的软管通过外螺纹管拧到拆下的管道上。

如图3
图3
5..将管道及热水器安放到合适位置，将柜体总进水阀门打开，通电使用。

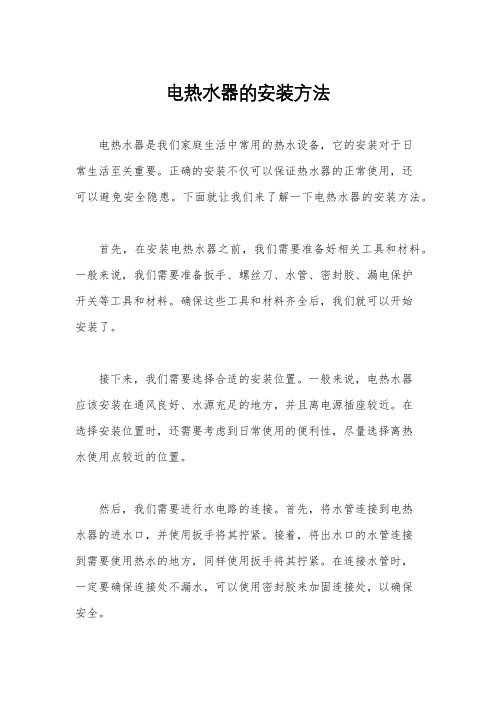

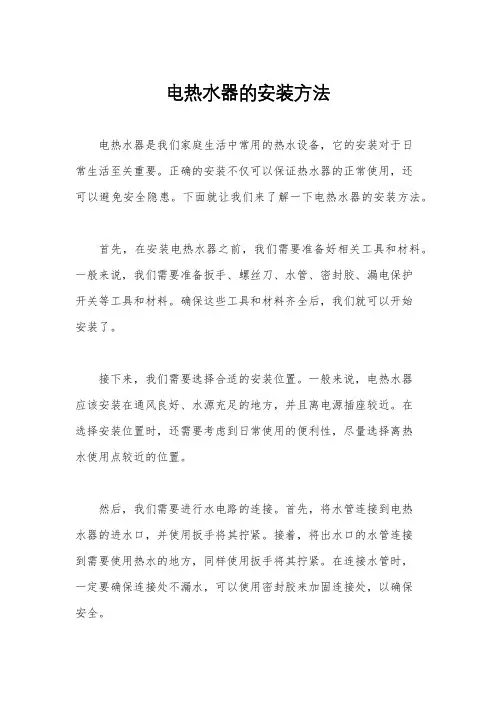

电热水器的安装方法电热水器是我们家庭生活中常用的热水设备，它的安装对于日常生活至关重要。

正确的安装不仅可以保证热水器的正常使用，还可以避免安全隐患。

下面就让我们来了解一下电热水器的安装方法。

首先，在安装电热水器之前，我们需要准备好相关工具和材料。

一般来说，我们需要准备扳手、螺丝刀、水管、密封胶、漏电保护开关等工具和材料。

确保这些工具和材料齐全后，我们就可以开始安装了。

接下来，我们需要选择合适的安装位置。

一般来说，电热水器应该安装在通风良好、水源充足的地方，并且离电源插座较近。

在选择安装位置时，还需要考虑到日常使用的便利性，尽量选择离热水使用点较近的位置。

然后，我们需要进行水电路的连接。

首先，将水管连接到电热水器的进水口，并使用扳手将其拧紧。

接着，将出水口的水管连接到需要使用热水的地方，同样使用扳手将其拧紧。

在连接水管时，一定要确保连接处不漏水，可以使用密封胶来加固连接处，以确保安全。

接着，我们需要将电热水器连接到电源。

首先，将电热水器的电源线插入漏电保护开关中，再将漏电保护开关插入电源插座。

在插入电源之前，一定要确保电热水器的开关处于关闭状态，以免发生意外。

最后，我们需要进行电热水器的试运行。

在确认安装完毕后，打开水源，然后打开电热水器的开关，等待一段时间后就可以感受到热水器的效果了。

在试运行过程中，需要留意是否有漏水现象，以及是否正常加热，确保电热水器的正常使用。

通过以上步骤，我们就完成了电热水器的安装。

在安装过程中，一定要注意安全，确保操作正确，避免发生意外。

希望以上内容对大家有所帮助，祝大家使用愉快！。

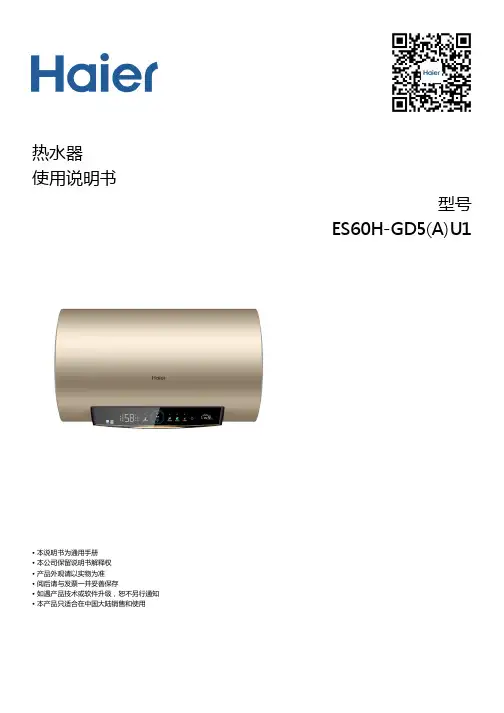

热水器使用说明书型号ES60H-GD5(A)U1• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 外观及部件介绍1 1.1.2. 电气原理图1 1.2. 技术数据11.2.1. 技术数据12. Wi-Fi 连接3 2.1. 应用下载3 2.2. 绑定流程32.2.1. 绑定流程33. 使用说明5 3.1. 注意事项5 3.1.1. 电气方面5 3.1.2. 使用方面7 3.1.3. 维护方面12 3.2. 安装指南12 3.2.1. 装箱单12 3.2.2. 安装注意事项12 3.2.3. 安装方法12 3.3. 控制面板15 3.3.1. 控制面板153.3.2. 功能介绍154. 售后服务17 4.1. 用户须知17 4.1.1. 用户须知17 4.2. 清洗保养17 4.2.1. 清洗保养17 4.3. 疑难解答18 4.3.1. 疑难解答18 4.4. 保修说明18 4.4.1. 保修说明18 4.5. 一键报修191. 产品介绍1.1. 产品部件1.1.1. 外观及部件介绍注：本示意图仅供参考！注：以上参数允许误差范围为±10%。

1.1.2. 电气原理图1.2. 技术数据1.2.1. 技术数据型号a1（mm）b1（mm）c1（mm）d1（mm）ES60H-GD5(A)U1755455100430ES80H-GD5(A)U1825480100465产品型号ES60H-GD5(A)U1ES80H-GD5(A)U1容量（L）6080净重（kg）2024额定功率（W）33003300能效等级1级1级热水输出率80%75%24小时固有能耗系数0.60.6额定电源220V~ 50Hz220V~ 50Hz额定压力（MPa）0.80.8额定温度（℃）7575防水等级IPX4IPX4注：以上参数(重量)允许误差范围为±10%。

电热水器原理图、电路原理分析（1）万和DSZF38-B型储水式电热水器原理图海尔大海象FCD-H65B型电热水器工作原理海尔大海象FCD-H65B型电热水器工作原理如图所示（虚线框内是PCB元件板）。

AC220V电源经由漏电保护器KDLS( 30A/15mA)一双向控制流量开关（二次控制）在无放水的情况下LSIB、LS2B的触点闭合一防干烧温度控制器(BT)一手动设定温控器(MT)的闭合触点，使电加热器(EL)得电加热。

同时，流量开关指示灯（兼电源指示灯）、加热指示灯点亮。

在通电的情况下，只要从电热水容器内放水，就必然会从进水管补水，否则水管没有水压，水也不会流动。

只要有水流动，安装在进水管的流量监控装置必然会因水流而动作，导致其触点闭合。

由于其触点容量较小，不能直接闭合、断开电加热器的工作电流，故用了LSIA和LS2A两只继电器进行二次控制。

放水时流量开关LS闭合，Rl提供的电流经LS闭合触点直接回到电源负极，VT1、VT2截止．LSIA、LS2A继电器不能吸合，其常开触点仍然处于断开状态。

爱拓升牌STR-30T-5型快热式电热水器控制电路原理分析该型热水器由电源继电器控制板和显示控制板两部分组成（见附图）。

其中，电源继电器板采用3×2.5平方毫米的护套软线；电源变压器采用工频变压器和7805三端稳压电路：电加热管的通断采用额定电流为30A的继电器控制，具有足够的裕量，所以有较高的工作可靠性。

其简要控制原理如下。

主控制电路采用S3F9454BZZ-DK94(U2)，该型单片机除应用在电热水器上作控制芯片外，还常应用于电磁炉等其他家用电器中作为主控芯片。

S3F9454BZZ-DK94集成电路具有自动检测电路功能；电路工作状态显示及功率控制显示功能；同时具备故障自检功能。

采取2 0脚双列直插式扁平封装形式。

工作电压供电为5V。

1．该型电热水器的简要工作原理海尔FCD-JTHC50-Ⅲ型储水式电热水器电路原理分析未接通电源之前，先向胆内注水，打开自来水阀，冷水进入内胆，随内胆水位上升，胆内的空气经出水管排出，当喷头有水源源不断地流出时，表示胆内已注满水。

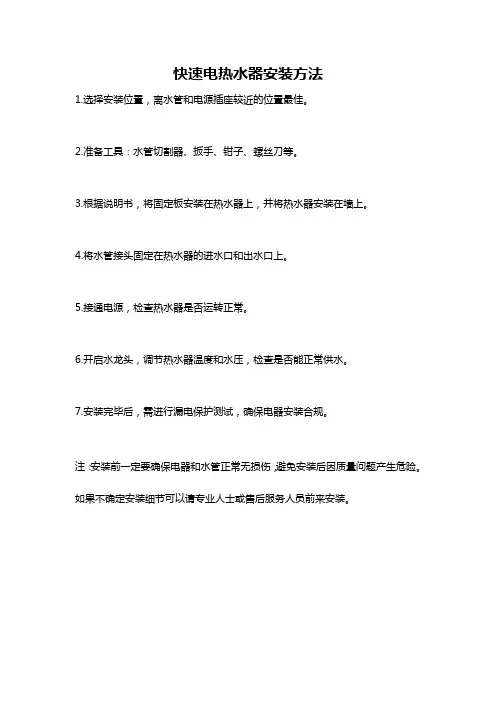

快速电热水器安装方法
1.选择安装位置，离水管和电源插座较近的位置最佳。

2.准备工具：水管切割器、扳手、钳子、螺丝刀等。

3.根据说明书，将固定板安装在热水器上，并将热水器安装在墙上。

4.将水管接头固定在热水器的进水口和出水口上。

5.接通电源，检查热水器是否运转正常。

6.开启水龙头，调节热水器温度和水压，检查是否能正常供水。

7.安装完毕后，需进行漏电保护测试，确保电器安装合规。

注：安装前一定要确保电器和水管正常无损伤，避免安装后因质量问题产生危险。

如果不确定安装细节可以请专业人士或售后服务人员前来安装。

怎么安装家用热水器4种常见热水器安装全攻略现在市面上的热水器种类浩繁，不同种类的热水器安装方法自然也不同，假如不能正确安装热水器，那就会在日后使用过程中产生安全隐患。

那么怎么安装家用热水器？电热水器如何安装？电热水器安装流程：1、确定安装位置：确定电热水器安装的位置在哪里，用铅笔标记出来。

然后固定好热水器。

固定热水器可以采纳冲击钻打孔安装膨胀钉固定，也可以用细铁丝将热水器固捆绑在固定物上，只要安装固定坚固稳定即可。

2、连接水管：安装固定好热水器之后，将进出水管拿出安装好，旋紧并固定住，然后放水充分容器。

3、安装电线：要确定好电线的连接，精准连接电源火线、零线及地线，确定好插头、插座连接方式。

4、检测：检测使用安装完毕之后要对电热水器水电进行检测，确保无漏水漏电的现象发生，检测正常即可通电使用。

电热水器安装注意事项：1、墙体选择：安装电热水器的墙面应当是厚度在10cm以上的实心墙，这是保证电热水器安装坚固的首要条件。

另外对于大容量热水器而言，加装个热水器托架来确保坚固也是一个不错的选择。

2、水压测试：无论是自行安装还是厂家上门安装，推举大家肯定要测试一下水压。

通常水压不应当超过0.7kpa，假如超过的话就要安装减压阀了。

3、安装环境：虽然大部分浴室内都比较潮湿，但我们依旧要求尽量为电热水器选择一个相对干燥、通风的安装环境。

另外电热水器也不应当安装在阳光可以直射到的环境中。

4、供电：电热水器属于高功率电器产品，因此要特别注意供电电源的牢靠性：最好选用带有漏电保护装置的电源、并且确定接地良好。

由于电热水器大都由厂家负责上门安装，因此，只要注意了上述这些问题就可以了。

电热水器如何安装？电热水器安装流程：1、确定安装位置：确定电热水器安装的位置在哪里，用铅笔标记出来。

然后固定好热水器。

固定热水器可以采纳冲击钻打孔安装膨胀钉固定，也可以用细铁丝将热水器固捆绑在固定物上，只要安装固定坚固稳定即可。

2、连接水管：安装固定好热水器之后，将进出水管拿出安装好，旋紧并固定住，然后放水充分容器。
