降压启动控制

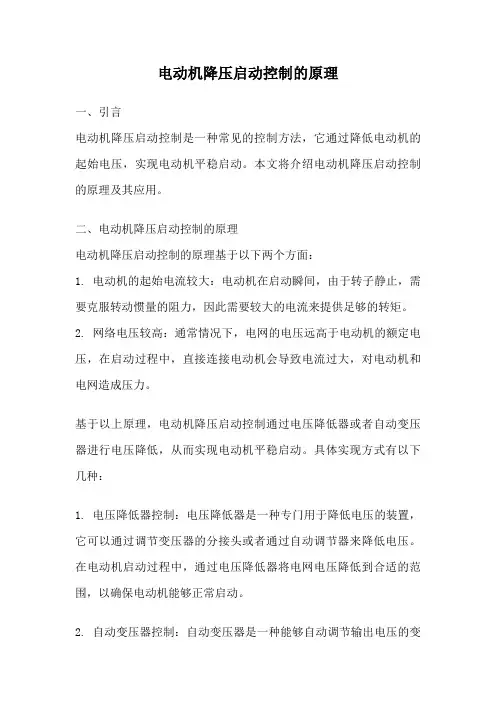

电动机降压启动控制的原理一、引言电动机降压启动控制是一种常见的控制方法，它通过降低电动机的起始电压，实现电动机平稳启动。

本文将介绍电动机降压启动控制的原理及其应用。

二、电动机降压启动控制的原理电动机降压启动控制的原理基于以下两个方面：1. 电动机的起始电流较大：电动机在启动瞬间，由于转子静止，需要克服转动惯量的阻力，因此需要较大的电流来提供足够的转矩。

2. 网络电压较高：通常情况下，电网的电压远高于电动机的额定电压，在启动过程中，直接连接电动机会导致电流过大，对电动机和电网造成压力。

基于以上原理，电动机降压启动控制通过电压降低器或者自动变压器进行电压降低，从而实现电动机平稳启动。

具体实现方式有以下几种：1. 电压降低器控制：电压降低器是一种专门用于降低电压的装置，它可以通过调节变压器的分接头或者通过自动调节器来降低电压。

在电动机启动过程中，通过电压降低器将电网电压降低到合适的范围，以确保电动机能够正常启动。

2. 自动变压器控制：自动变压器是一种能够自动调节输出电压的变压器。

在电动机启动过程中，自动变压器可以根据电动机的需求，自动调节输出电压，从而实现电动机平稳启动。

3. 变频器控制：变频器是一种能够将电源的频率和电压进行调节的装置。

在电动机启动过程中，通过变频器可以将电压和频率调节到适合电动机启动的范围，从而实现电动机平稳启动。

三、电动机降压启动控制的应用电动机降压启动控制广泛应用于各种需要平稳启动的场合，例如：1. 电动机启动时需要克服较大的转动惯量的场合，如风机、水泵等；2. 电动机启动时对电网影响较大的场合，如大型机械设备、起重机等。

在这些场合下，采用电动机降压启动控制可以有效地减小启动时的电流冲击，保护电动机和电网的安全稳定运行。

四、总结电动机降压启动控制通过降低电动机的起始电压，实现了电动机平稳启动的目的。

其原理是基于电动机起始电流较大和电网电压较高的特点。

电动机降压启动控制可以通过电压降低器、自动变压器或者变频器等装置实现。

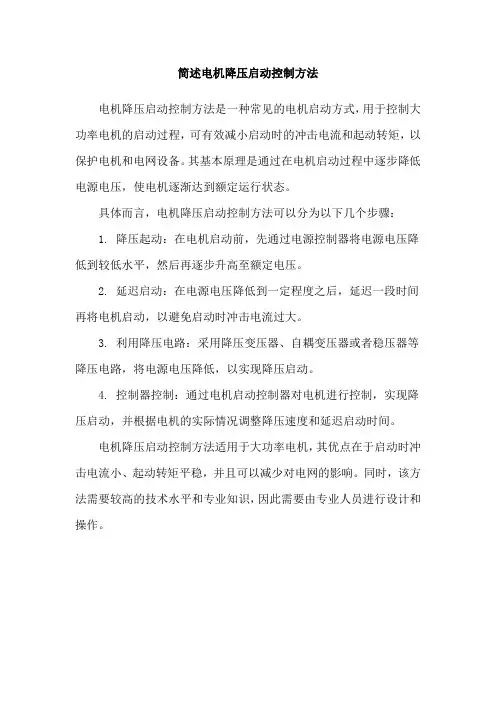

简述电机降压启动控制方法
电机降压启动控制方法是一种常见的电机启动方式，用于控制大功率电机的启动过程，可有效减小启动时的冲击电流和起动转矩，以保护电机和电网设备。

其基本原理是通过在电机启动过程中逐步降低电源电压，使电机逐渐达到额定运行状态。

具体而言，电机降压启动控制方法可以分为以下几个步骤：
1. 降压起动：在电机启动前，先通过电源控制器将电源电压降低到较低水平，然后再逐步升高至额定电压。

2. 延迟启动：在电源电压降低到一定程度之后，延迟一段时间再将电机启动，以避免启动时冲击电流过大。

3. 利用降压电路：采用降压变压器、自耦变压器或者稳压器等降压电路，将电源电压降低，以实现降压启动。

4. 控制器控制：通过电机启动控制器对电机进行控制，实现降压启动，并根据电机的实际情况调整降压速度和延迟启动时间。

电机降压启动控制方法适用于大功率电机，其优点在于启动时冲击电流小、起动转矩平稳，并且可以减少对电网的影响。

同时，该方法需要较高的技术水平和专业知识，因此需要由专业人员进行设计和操作。

电机降压启动控制方法(一)电机降压启动控制1. 引言电机降压启动控制是一种常见的电机控制方法，广泛应用于各个领域的电机系统中。

通过降低电机的起始电压，可以减少电机启动时的电流冲击，延长电机寿命，提高系统稳定性。

本文将详细介绍几种常见的电机降压启动控制方法。

2. 直接降压启动直接降压启动是最简单、最常见的电机降压启动方法。

它通过直接将电源电压降低到一定比例，再接通电机的电源，实现电机启动。

这种方法适用于负载较轻、启动时对电机要求不高的场合。

但是，直接降压启动容易引起电机无法正常启动或者起动时间过长的问题。

3. 电压降低器启动电压降低器启动是一种常用的电机降压启动控制方法。

它通过使用专门设计的电压降低器降低电源电压，再将降低后的电压接给电机启动，实现电机启动控制。

电压降低器一般采用可控硅等元件，可以灵活地控制输出电压。

这种方法适用于对电机启动时间要求较高的场合。

4. 自耦变压器启动自耦变压器启动是一种常见而又高效的电机降压启动控制方法。

它利用自耦变压器的特性，将电源电压降低到一定比例，再接通电机的电源。

与直接降压启动相比，自耦变压器启动可以减少启动时的电流冲击，保护电机和电网。

自耦变压器启动常用于大功率电机和对电机启动过程要求高的场合。

5. 动态电压调节启动动态电压调节启动是一种较为复杂但非常高效的电机降压启动控制方法。

它通过使用先进的电压调节技术，实时调节电源电压，保持电机启动过程中的电压稳定，减小电流冲击。

动态电压调节启动可以精确控制电机的启动过程，提高电机的启动性能和系统稳定性。

它常用于对电机要求非常高的场合，如精密仪器、高速电机等。

6. 总结电机降压启动控制是一种常见且重要的电机控制方法。

通过降低电机启动时的电压，可以减少电流冲击，延长电机寿命，提高系统稳定性。

本文介绍了几种常见的电机降压启动控制方法，包括直接降压启动、电压降低器启动、自耦变压器启动和动态电压调节启动。

根据实际需求和场合，可以选择合适的方法进行电机降压启动控制，以达到最佳的效果。

一、鼠笼异步电动机直接起动直接起动是一种简单、可靠、经济的起动方法，但电动机起动电流Ist为额定电流IN的4~7倍。

过大的起动电流一方面会造成电网电压显著下降，直接影响在同一电网工作的其他电动机及用电设备正常运行；另一方面电动机频繁起动会严重发热，加速线圈老化，缩短电动机的寿命。

直接起动的条件：（只需满足下述三个条件中的一条即可）1.容量在7.5KW以下的三相异步电动机均可采用。

2.电动机在启动瞬间造成的电网电压降不大于电源电压正常值的10%，对于不经常启动的电动机可放宽到15%。

3.可用经验公式粗估电动机是否可直接启动，如果电动机的启动电流倍数（Ist/IN）小于下式右边的数值时，可直接启动。

直接起动的特点：优点是所需启动设备简单，启动时间短，启动方式简单、可靠，所需成本低。

缺点是对电动机及电网有一定冲击。

二、鼠笼异步电动机的降压启动容量小的电动机才允许采取直接起动，容量较大的笼型异步电动机因起动电流较大，一般都采用降压起动方式来起动。

降压启动：指利用启动设备将电压适当降低后加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定值正常运转，由于电流随电压的降低而减小，所以降压起动达到了减小启动电流的目的。

但同时，由于电动机转矩与电压的平方成正比，所以降压启动也将导致电动机的启动转矩大大降低。

因此，降压启动需要在空载或轻载下启动。

常见的降压起动的方法有定子绕组串电阻(或电抗)降压启动、星形—三角形降压启动、自耦变压器降压启动和使用软起动器等。

常用的方法是星形—三角形降压起动和使用软起动器。

1.定子绕组串接电阻降压启动控制（1）定子绕组串接电阻降压启动的方法定子绕组串接电阻降压启动控制动画演示[/url]定子绕组串接电阻降压启动是指在电动机启动时，把电阻串接在电动机定子绕组与电源之间，通过电阻的分压作用，来降低定子绕组上的启动电压，待启动后，再将电阻短接，使电动机在额定电压下正常运行。

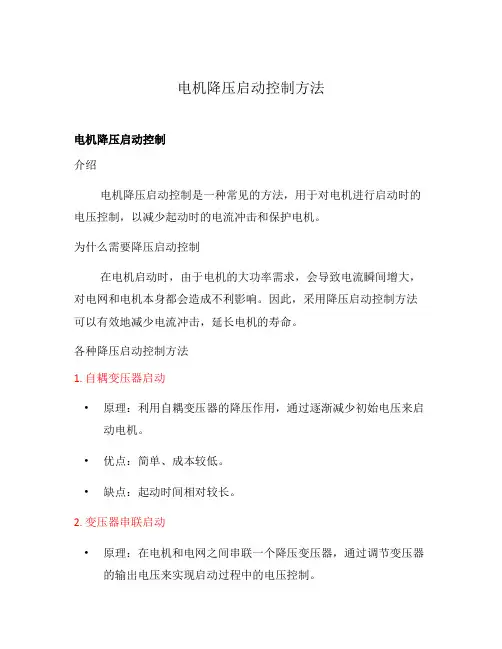

电机降压启动控制方法电机降压启动控制介绍电机降压启动控制是一种常见的方法，用于对电机进行启动时的电压控制，以减少起动时的电流冲击和保护电机。

为什么需要降压启动控制在电机启动时，由于电机的大功率需求，会导致电流瞬间增大，对电网和电机本身都会造成不利影响。

因此，采用降压启动控制方法可以有效地减少电流冲击，延长电机的寿命。

各种降压启动控制方法1. 自耦变压器启动•原理：利用自耦变压器的降压作用，通过逐渐减少初始电压来启动电机。

•优点：简单、成本较低。

•缺点：起动时间相对较长。

2. 变压器串联启动•原理：在电机和电网之间串联一个降压变压器，通过调节变压器的输出电压来实现启动过程中的电压控制。

•优点：启动过程可靠，较好地降低了起动电流。

•缺点：需要额外的变压器设备。

3. 自动降压启动器•原理：通过自动控制电路，根据设定的启动时间和速度曲线，逐渐降低电压。

•优点：启动过程可控性强，能够根据具体要求进行调整。

•缺点：需要专用的启动器设备。

4. PWM调制降压启动控制•原理：利用PWM（脉冲宽度调制）技术，在给定时间周期内，通过调整电源供电时间的长度，从而达到降低电压的效果。

•优点：控制精度高，启动过程平稳。

•缺点：对硬件要求高，需要PWM控制电路。

5. 变频启动控制•原理：通过改变电源频率，降低电机实际启动电压，从而实现降压启动控制的目的。

•优点：控制灵活，启动过程平稳。

•缺点：需要额外的变频器设备。

结论电机降压启动控制方法有多种选择，可以根据具体情况和要求来选择合适的方法。

自耦变压器启动和变压器串联启动是较为常见的低成本方法，而自动降压启动器、PWM调制和变频启动控制则更适合实现精确控制和平稳启动。

在实际应用中，需要根据电机的特性和工作环境选择合适的降压启动控制方法，以提高电机的启动效率和保护电机的寿命。

电机降压启动控制方法比较自耦变压器启动•原理简单，成本较低，适用于小功率电机。

•启动时间较长，对于大功率电机可能不够理想。

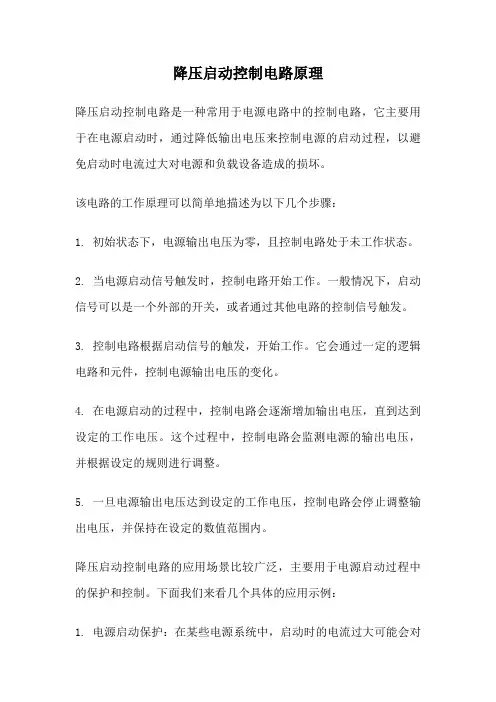

降压启动控制电路原理降压启动控制电路是一种常用于电源电路中的控制电路，它主要用于在电源启动时，通过降低输出电压来控制电源的启动过程，以避免启动时电流过大对电源和负载设备造成的损坏。

该电路的工作原理可以简单地描述为以下几个步骤：1. 初始状态下，电源输出电压为零，且控制电路处于未工作状态。

2. 当电源启动信号触发时，控制电路开始工作。

一般情况下，启动信号可以是一个外部的开关，或者通过其他电路的控制信号触发。

3. 控制电路根据启动信号的触发，开始工作。

它会通过一定的逻辑电路和元件，控制电源输出电压的变化。

4. 在电源启动的过程中，控制电路会逐渐增加输出电压，直到达到设定的工作电压。

这个过程中，控制电路会监测电源的输出电压，并根据设定的规则进行调整。

5. 一旦电源输出电压达到设定的工作电压，控制电路会停止调整输出电压，并保持在设定的数值范围内。

降压启动控制电路的应用场景比较广泛，主要用于电源启动过程中的保护和控制。

下面我们来看几个具体的应用示例：1. 电源启动保护：在某些电源系统中，启动时的电流过大可能会对电源和负载设备造成损坏。

通过使用降压启动控制电路，可以在启动过程中逐步增加输出电压，从而避免电流过大对设备的损害。

2. 电动机启动：在某些电动机系统中，启动时的电流也会非常大，可能会引起线路过载和设备损坏。

通过使用降压启动控制电路，可以在电动机启动过程中逐步增加输出电压，从而避免电流过大对电动机和线路的损害。

3. LED照明系统：在LED照明系统中，启动时的电流波动可能会导致照明效果不稳定。

通过使用降压启动控制电路，可以在启动过程中逐步增加输出电压，从而保证LED照明系统的正常工作和稳定照明效果。

降压启动控制电路是一种常见的电源控制电路，它通过逐步增加输出电压，来保护设备和线路免受启动时的电流冲击。

在各种电源系统和设备中都有广泛的应用，为电源系统的启动提供了可靠的保护和控制。

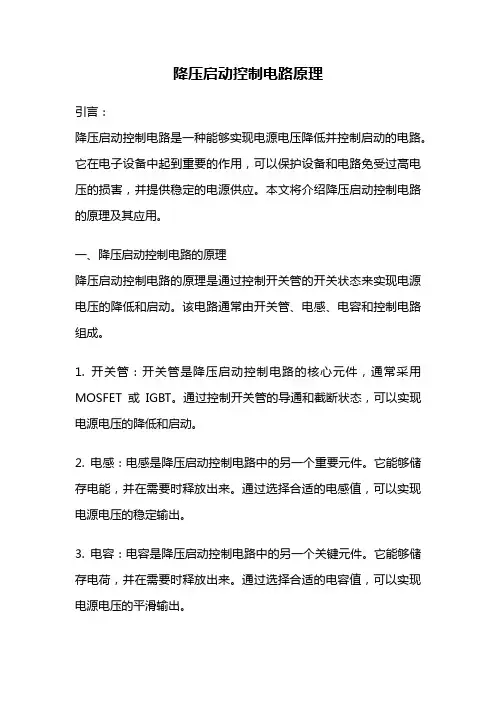

降压启动控制电路原理引言：降压启动控制电路是一种能够实现电源电压降低并控制启动的电路。

它在电子设备中起到重要的作用，可以保护设备和电路免受过高电压的损害，并提供稳定的电源供应。

本文将介绍降压启动控制电路的原理及其应用。

一、降压启动控制电路的原理降压启动控制电路的原理是通过控制开关管的开关状态来实现电源电压的降低和启动。

该电路通常由开关管、电感、电容和控制电路组成。

1. 开关管：开关管是降压启动控制电路的核心元件，通常采用MOSFET或IGBT。

通过控制开关管的导通和截断状态，可以实现电源电压的降低和启动。

2. 电感：电感是降压启动控制电路中的另一个重要元件。

它能够储存电能，并在需要时释放出来。

通过选择合适的电感值，可以实现电源电压的稳定输出。

3. 电容：电容是降压启动控制电路中的另一个关键元件。

它能够储存电荷，并在需要时释放出来。

通过选择合适的电容值，可以实现电源电压的平滑输出。

4. 控制电路：控制电路是降压启动控制电路中的重要组成部分，它能够控制开关管的开关状态。

通常，控制电路会根据电源电压的变化来控制开关管的导通和截断状态，从而实现电源电压的降低和启动。

二、降压启动控制电路的应用降压启动控制电路被广泛应用于各种电子设备和系统中，如电源供应、电动车充电器、LED照明等。

下面将分别介绍其在这些应用中的具体应用原理。

1. 电源供应：在电源供应中，降压启动控制电路可以实现对电源电压的降低和启动，保护设备和电路免受过高电压的损害。

同时，它还可以提供稳定的电源供应，确保设备的正常运行。

2. 电动车充电器：在电动车充电器中，降压启动控制电路可以将市电的高电压降低到适合电动车电池充电的电压。

通过控制开关管的开关状态，可以实现电源电压的降低和启动，从而实现对电动车电池的充电。

3. LED照明：在LED照明中，降压启动控制电路可以将市电的高电压降低到适合LED灯的工作电压。

通过控制开关管的开关状态，可以实现电源电压的降低和启动，从而实现对LED灯的驱动。

星三角降压启动控制原理星三角降压启动控制是现代电气领域中常用的一种方法。

在很多应用场合中，三相异步电动机被广泛应用，通常而言，这些电动机的方式是通过将三个线圈交错排列来达到运转的。

而我们要想让这种电动机在正常情况下启动，需要让其单独运行一阶段，然后再一步步逐渐加速，最终升高至额定速度，星三角降压启动控制的作用则就在于此。

1. 原理星三角降压启动控制的基本原理是：在电动机启动时，首先以星型连接三个线圈，然后将这三个线圈交叉连接，最后将这三个线圈连接成三角形。

这一过程从概念上看很简单，而在实际应用中，需要通过控制系统来完成这一过程。

整个过程是通过对电路的控制来实现的，控制系统不仅要能够准确地识别出电动机的各个状态，还需要控制开关的时间。

2. 控制系统星三角降压启动控制的控制系统主要由电器元件和控制器组成。

电器元件包括断路器、接触器、继电器等，而控制器则是整个系统的核心部分，主要是负责各种数据处理和控制的电子模块。

3. 小结星三角降压启动控制是一种非常常用的电气控制方法，它可以有效地降低电动机启动过程中的电流冲击，照顾到了电机的设备，实现了安全性能上的提高。

在实际应用中，这种方法也能够为电气设备的运转提供稳定的支撑。

4. 实现过程星三角降压启动控制的实现过程包括三个步骤：连接电路、根据运行所需控制器将运行电路中的电器元件切换和按有序的序列切换，最后根据电动机的电气特性将线圈进行连接。

在星形连接时，电动机的三个线圈被以星型排列，每个线圈都连接到不同相的电源。

在这种情况下，电动机的电流和电压都很小，这使得电机容易启动并提高了它的生命周期。

在星形连接的状态下，电动机的电压和相位差都较小，因此电流也较小。

接下来，当应用需要提速时，我们通过控制器将运行电路中的电器元件按序列地切换，将电动机的三个线圈分别换成自己的并联状态。

在自己的并联状态下，电动机的电流和电压都会升高，以满足运行所需。

最终，在电动机运行到额定速度时，我们将电动机的三个线圈连接成三角形。

降压启动控制线路的安装基础知识1 三相异步电动机降压启动控制三相异步电动机容量在lOkW以上或由于其他原因不允许直接启动时，应采用降压启动。

降压启动也称减压启动。

常见的降压启动方法有Y-△降压启动、定子绕组串电阻(或电抗器)降压启动、自耦变压器降压启动和延边三角形降压启动等，其控制方法有手动控制和自动控制。

在生产实际中用得最多的是Y-△降压启动、定子绕组串电阻(或电抗器)降压启动和自耦变压器降压启动自动控制线路。

基础知识2 定子绕组串电阻(或电抗器)降压启动自动控制线路定子绕组串电阻(或电抗器)降压启动是指在电动机三相定子绕组串入电阻(或电抗器)，启动时利用串入的电阻(或电抗器)起降压限流作用；待电动机转速上升一定值时，将电阻(或电抗器)切除，使电动机在额定电压下稳定运行。

由于定子电路中串入的电阻要消耗电能，因此大、中型电动机常采用串联电抗器的启动方法，它们的控制电路是一样的。

定子绕组串电阻(或电抗器)降压启动，加到定子绕组上的电压一般只有直接启动时的一半，而电动机的启动转矩和所加电压平方成正比，故串电阻(或电抗器)降压启动的启动转矩仅为直接启动的1／4。

因此，定子绕组串电阻(或电抗器)降压启动仅适用于启动要求平稳，启动次数不频繁的电动机空载或轻载启动。

常见的定子绕组串电阻(或电抗器)降压启动自动控制线路如图6．16所示。

图中主电路由两只接触器KMl、KM2的主触点构成串接电阻和短接电阻控制，其切换由控制电路的时间继电器定时自动完成。

1、电气原理图如图6.16图6．16定子绕组串电阻降压启动自动控制线路2、工作原理分析停止时，按下SB3即可。

电路特点：电阻串接在定子绕组与电源间，启动时串电阻，启动结束后，将电阻短接，全压运行。

串电阻启动的缺点是降低了电动机的启动转矩，同时启动电阻也消耗了一部分功率。

如果启动频繁，电阻温升增大，对精密机床的影响较大，故目前这种启动方法在实际生产中的应用正在减少。

3、填写元器件清单，如表6．29FU1KM2U11V11W11QSKM1U12V12W12KM11SB L1L2L3FRPEU14W14V14M 3~FR SB224KM23567KM1KM2KM2KT 1WUVKM1按下SB1电动机M 串电阻降压启动KM1自锁触头闭合自锁电动机M 全压启动KM1线圈得电KM1主触头闭合KT 线圈得电至转速上升一定值时，KT 延时结束KM2线圈得电KM 2常闭断开KM1、KT 线圈失电KM 2自锁闭合自锁KM 2主触头闭合KM1主触头、R 被短接表6．29 元器件及导线明细表文字符号名称规格数量MY132M—45.5kW、380V、△、接法、11.6A、1 440r／minQS 额定电流:FU1 熔断器电流：熔体电流：FU2 熔断器电流：熔体电流：KM 额定电流：额定电压：KT 线圈电压：FR 热整定电流：SBXT 额定电流：BV主电路导线截面积：控制电路导线截面积：4、画实际布线图（见附表）5、线路检测：(1)主电路接线检查。
