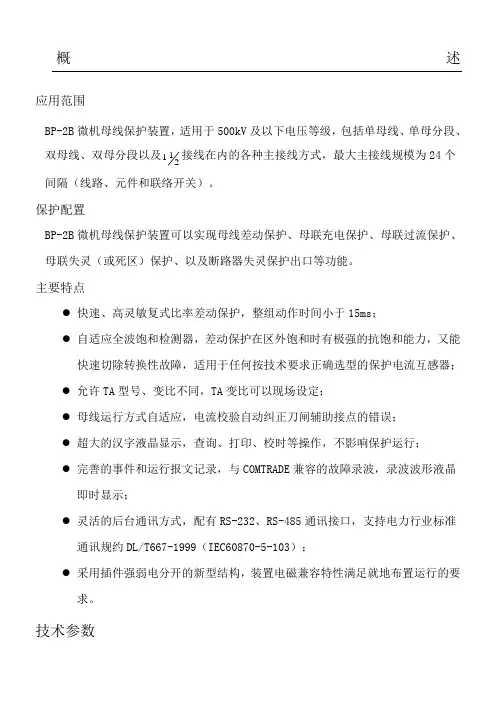

概述应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
技术参数额定参数直流电压：220V，110V允许偏差：-20%~+15%交流电压：100/3V交流电流：5A，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W（常态）<75W（保护动作瞬间）交流电压回路：<相交流电流回路：<1VA/相(In=5A)<相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。
2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。
3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。
2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。
3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。
具有极强的抗TA饱和能力。
4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。
相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。
差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。
5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。
考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。
联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。
母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。

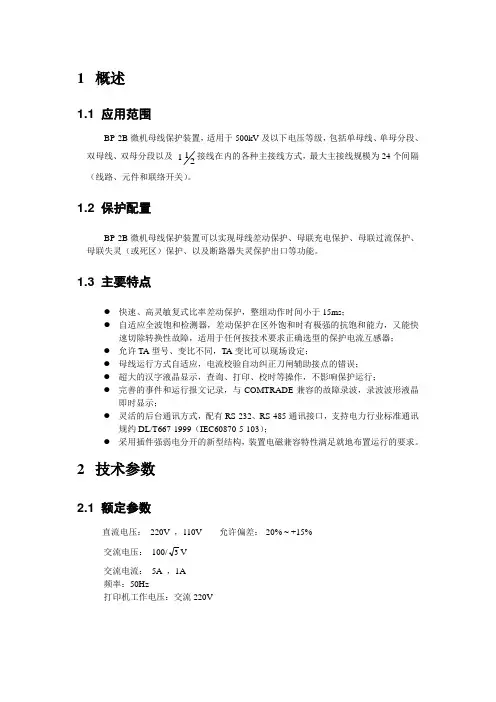

1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；允许TA 型号、变比不同，TA 变比可以现场设定；母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误；超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；完善的事件和运行报文记录，与COMTRADE兼容的故障录波，录波波形液晶即时显示；灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2技术参数2.1额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15%交流电压： 100/3V交流电流： 5A ，1A频率：50Hz打印机工作电压：交流220V2.2功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5VA/相交流电流回路：< 1 VA/相 (In=5A)< 0.5VA/相 (In=1A)2.3交流回路过载能力交流电压： 2Un - 持续工作交流电流： 2In - 持续工作30In - 10s40In - 1s2.4输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值 )返回时间: < 40 ms定值误差: <±5%2.7环境条件正常工作温度: -5℃ ~ ＋40℃极限工作温度: -10℃ ~ ＋55℃贮存与运输: -25℃ ~ ＋70℃相对湿度： 5% ~ 95%大气压力： 70kPa ~ 106kPa 2.8电磁兼容2.9绝缘与耐压2.10通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11机械性能工作条件: 振动响应、冲击响应严酷等级为 I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为 I级3装置原理3.1母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。

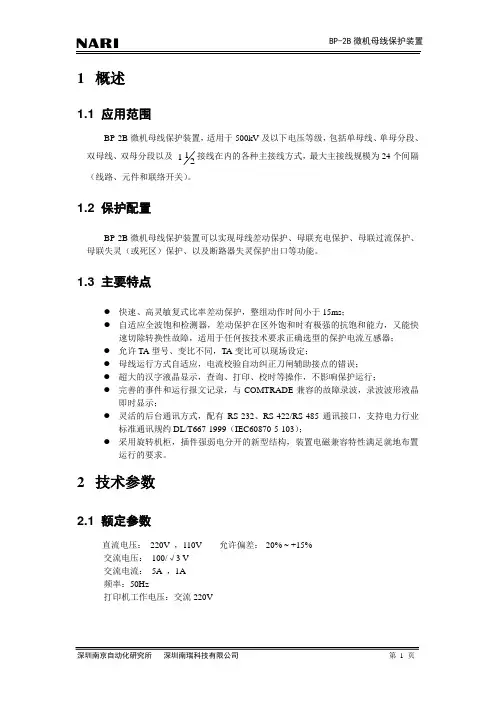

1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）； ● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。
2 技术参数2.1 额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15% 交流电压： 100/3V 交流电流： 5A ，1A 频率：50Hz打印机工作电压：交流220V2.2 功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 相交流电流回路：< 1 V A/相(In=5A)< 相(In=1A)2.3 交流回路过载能力交流电压：2Un - 持续工作交流电流：2In - 持续工作30In - 10s40In - 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5 装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6 主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值) 返回时间: < 40 ms定值误差: <±5%2.7 环境条件正常工作温度: -5℃~ ＋40℃极限工作温度: -10℃~ ＋55℃贮存与运输: -25℃~ ＋70℃相对湿度：5% ~ 95%大气压力：70kPa ~ 106kPa2.8 电磁兼容2.9 绝缘与耐压2.10 通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11 机械性能工作条件: 振动响应、冲击响应严酷等级为I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为I级3装置原理3.1 母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
目录1 概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2 技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3 装置原理 (5)3.1母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4装置原理图 (32)6 装置使用说明 (34)6.1界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (41)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。

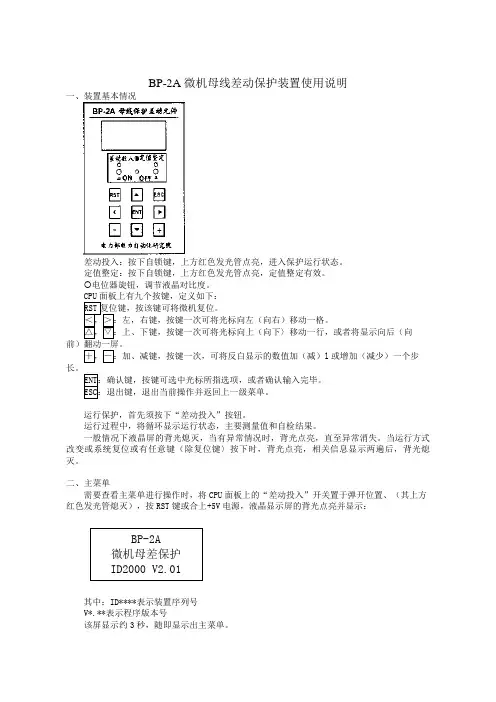

BP-2A 微机母线差动保护装置使用说明一、装置基本情况差动投入：按下自锁键，上方红色发光管点亮，进入保护运行状态。
定值整定：按下自锁键，上方红色发光管点亮，定值整定有效。
电位器旋钮，调节液晶对比度。
l 或增加（减少）一个步长。
运行保护，首先须按下“差动投入”按钮。
运行过程中，将循环显示运行状态，主要测量值和自检结果。
一般情况下液晶屏的背光熄灭，当有异常情况时，背光点亮，直至异常消失。
当运行方式改变或系统复位或有任意键（除复位键〉按下时，背光点亮，相关信息显示两遍后，背光熄灭。
二、主菜单需要查看主菜单进行操作时，将CPU 面板上的“差动投入”开关置于弹开位置、（其上方红色发光管熄灭），按RST 键或合上+5V 电源，液晶显示屏的背光点亮并显示：其中：ID****表示装置序列号V*.**表示程序版本号该屏显示约3秒，随即显示出主菜单。
主菜单共2屏，分别是：三、定值整定及变比设置主菜单中选择进入“定值整定”功能时，若CPU 面板上的“定值整定”开关未合上，则显示：“定值整定”开关被确认合上后，首先检查定值和变比的有效性。
若发现出错，则显示：若检查无误，则显示：1、定值整定当光标指向“1.保护定值整定”时，按光标指向“1.电流量整定”，按的当前值，并且第一位数值以反白显示。
完毕，按变。
另外，比率系数的取值范围在0.5～4.0，级差0.5。
因此，在修改时，比率系数反白显示，。
修改完毕后，按保护。
四、运行值查看在主菜单中调用“3.信号检测”，液晶显示1、模拟量有效值该功能可以实测母线上各单元的三相电流有效值，各段母线三相电压有效值，三相大差电流有效值，各段母线三相小差电流有效值，各段母线零序电压有效值，各段母线负序电压有效值。
每三个测量值显示于一屏，格式如下：按2、模拟量相位该功能可测量各交流输入量的相位，操作方法同交流量有效值的测量。
显示格式如下：并且不实时刷新。
若要再测一次相位，只需再按一下3、开关量状态开关量状态包括隔离刀闸位置，失灵启动接点状态，切换把手位置等。
