BP-2C-NW微机母线保护装置技术说明书

格式：pdf
大小：2.03 MB
文档页数：69

下载文档原格式

BP2b技术说明方案

概述应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。

保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。

主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行； ● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波，录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；● 采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。

技术参数额定参数直流电压：220V，110V允许偏差：-20%~+15%交流电压：100/3V交流电流：5A，1A频率：50Hz打印机工作电压：交流220V功耗直流电源回路：<50W（常态）<75W（保护动作瞬间）交流电压回路：<相交流电流回路：<1VA/相(In=5A)<相(In=1A)交流回路过载能力交流电压：2Un-持续工作交流电流：2In-持续工作30In-10s40In-1s输出接点容量允许长期通过电流:5A允许短时通过电流:10A,1s装置内电源工作电源:+5V(±3%)±15V(±3%)出口电源:+24V(±5%)主要技术指标母差保护整组动作时间:<15ms(差流Id≧2倍差流定值) 返回时间:<40ms定值误差:<±5%环境条件正常工作温度:-5℃~＋40℃极限工作温度:-10℃~＋55℃贮存与运输:-25℃~＋70℃相对湿度：5%~95%大气压力：70kPa~106kPa电磁兼容绝缘与耐压通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）机械性能工作条件:振动响应、冲击响应严酷等级为I 级运输条件:振动耐久、冲击耐久及碰撞检验严酷等级为I 级装置原理母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。

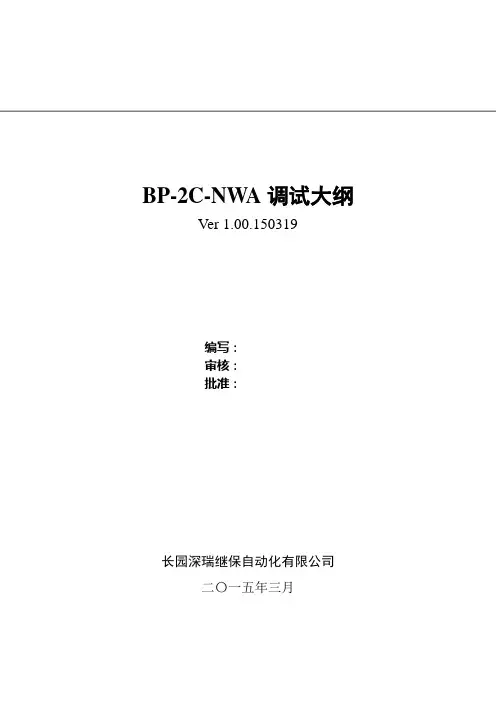

BP-2C-NWA调试大纲

BP-2C-NWA调试大纲Ver 1.00.150319编写：审核：批准：长园深瑞继保自动化有限公司二〇一五年三月目录BP-2C-NWA调试大纲 (1)BP-2C-NWA保护装置调试大纲 (1)1.调试依据和仪器 (1)2.环境与电源 (1)3.一般性检查 (1)4.装置电源检查 (1)5.装置软件版本检查 (1)6.交流量检验 (1)6.1.交流插件CT额定值的配置 (1)6.2.输入交流量 (1)7.开入开出量检查 (2)8.主界面显示测试 (2)8.1.母线编号及间隔名称显示测试 (2)8.2.保护投退状态循检测试 (2)8.3.主接线界面刀闸、开关位置实时刷新测试 (2)8.4.主界面实时模拟量显示测试 (2)8.5.告警记录弹出测试 (2)8.6.运行报告弹出与动作、启动记录一致测试 (2)9.装置信息显示测试 (3)9.1.参数显示正确性测试 (3)9.2.刀闸及失灵开入正确性测试 (3)9.3.其它保护开入正确性测试 (3)10.装置操作及设置功能测试 (3)10.1.定值整定测试 (3)10.2.定值组别切换测试 (3)10.3.定值拷贝测试 (3)10.4.正常界面复归测试 (4)10.5.装置菜单功能测试 (4)11.保护试验 (4)11.1.差动动作测试 (4)11.2.差动保护电压闭锁元件测试 (5)11.3.失灵保护电压闭锁元件测试 (6)11.4.母联（分段）死区保护测试 (6)11.5.母联（分段）失灵保护测试 (7)11.6.失灵动作测试 (7)11.7.母联（分段）过流保护测试 (8)11.8.母联（分段）三相不一致保护测试 (9)11.9.CT断线闭锁测试 (10)11.10.CT断线告警测试 (10)11.11.母联（分段）CT断线测试 (11)11.12.PT断线测试 (11)11.13.刀闸修正逻辑测试 (11)12.打印口检查 (12)13.注意 (12)BP-2C-NWA保护装置调试大纲1. 调试依据和仪器本大纲以《BP-2C-NW微机母线保护装置技术说明书V1.01》为依据，技术指标、保护原理、功能配置、端子接线、操作及使用方法可参考相应章节。

BP2b技术说明书V1.01

截然不同于区外故障发生 TA 饱和情况下 Id 元件与 Ir 元件的动作时序，以及利用了
TA 饱和时差电流波形畸变和每周波都存在线形传变区等特点，可以准确检测出饱和发生的时刻，具有极强的抗 TA 饱和能力。
3.1.4 电压闭锁元件
以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。电压闭锁元件的动作表达式为：
深圳南京自动化研究所深圳南瑞科技有限公司
第6页
BP-2B 微机母线保护装置
3.1.5 故障母线选择逻辑
3.1.2 节中提及的大差比率差动元件与小差比率差动元件各有特点。大差比率差动元件的差动保护范围涵盖各段母线，大多数情况下不受运行方式的控制；小差比率差动元件受当时的运行方式控制，但差动保护范围只是相应的一段母线，具有选择性。
BP-2B 微机母线保护装置
1 概述
1.1 应用范围
BP-2B 微机母线保护装置，适用于 500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 1 12 接线在内的各种主接线方式，最大主接线规模为 24 个间隔（线路、元件和联络开关）。
1.2 保护配置
BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
对于固定连接式分段母线，如单母分段、
1
1 2
断路器等主接线，由于各个元件固定
连接在一段母线上，不在母线段之间切换，因此大差电流只作为起动条件之一，各段母线的小差比率差动元件既是区内故障判别元件，也是故障母线选择元件。
对于存在倒闸操作的双母线、双母分段等主接线，差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。即由大差比率元件是否动作，区分母线区外故障与母线区内故障；当大差比率元件动作时，由小差比率元件是否动作决定故障发生在哪一段母线。这样可以最大限度的减少由于刀闸辅助接点位置不对应造成的母差保护误动作。

BP2b技术说明书

1 概述1.1 应用范围BP —2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式,最大主接线规模为24个间隔（线路、元件和联络开关）。

1.2 保护配置BP —2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能.1.3 主要特点● 快速、高灵敏复式比率差动保护，整组动作时间小于15ms;● 自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力,又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器； ● 允许TA 型号、变比不同，TA 变比可以现场设定；● 母线运行方式自适应,电流校验自动纠正刀闸辅助接点的错误； ● 超大的汉字液晶显示,查询、打印、校时等操作，不影响保护运行；● 完善的事件和运行报文记录，与COMTRADE 兼容的故障录波,录波波形液晶即时显示；● 灵活的后台通讯方式，配有RS-232、RS —485通讯接口,支持电力行业标准通讯规约DL/T667-1999(IEC60870-5-103）；● 采用插件强弱电分开的新型结构,装置电磁兼容特性满足就地布置运行的要求。

2 技术参数2.1 额定参数直流电压: 220V ，110V 允许偏差：—20％ ~ +15％交流电压： 100/3V 交流电流： 5A ，1A 频率:50Hz打印机工作电压:交流220V2.2 功耗直流电源回路：< 50W （常态）〈75W （保护动作瞬间）交流电压回路：〈0.5V A/相交流电流回路：< 1 V A/相(In=5A)〈0。

5V A/相(In=1A)2.3 交流回路过载能力交流电压: 2Un - 持续工作交流电流：2In —持续工作30In - 10s40In — 1s2.4 输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A ，1s2.5 装置内电源工作电源: +5V (±3％)±15V(±3％）出口电源: +24V(±5％）2.6 主要技术指标母差保护整组动作时间: < 15 ms （差流Id≧2倍差流定值）返回时间: < 40 ms定值误差: <±5％2.7 环境条件正常工作温度：—5℃～＋40℃极限工作温度: —10℃～＋55℃贮存与运输：-25℃~ ＋70℃相对湿度：5％~ 95％大气压力：70kPa ～106kPa2.8 电磁兼容实验项目耐受值参照标准辐射电磁场干扰实验10V/m(25—1000)MH ZGB14598.9，Ⅲ级IEC255—22—3快速瞬变干扰实验4kVGB14598.10,Ⅳ级IEC255-22-41MH Z和100KH Z 脉冲群干扰实验2.5kVGB14598。

BP-2B微机母线保护装置技术说明

BP-2B微机母线保护装置技术说明该保护装臵1应用范围：该保护装臵适用于500KV及以下等级，包括单母线、单母分段、双母线、双母线分段等的各种主接线方式，最大主接线规模为36个间隔。

2保护配臵：该保护装臵可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护以及断路器失灵保护出口等功能。

3母线差动保护：1）起动元件：起动元件由“和电流突变量”和“差电流突变量”两个判据组成。

2）差动元件：差动元件由分相复式比率差动判据和分相突变量复式比率差动判据构成。

3）TA饱和检测元件：为防止母线差动保护在母线近端发生区外故障时，由于TA严重饱和出现差电流的情况下误动作，本装臵根据TA饱和发生的机理、以及TA饱和后二次电流波形的特点设臵了TA饱和检测元件，用来判别差电流的产生是否由区外故障TA饱和引起。

具有极强的抗TA饱和能力。

4）电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。

相电压小于个序电压闭锁定值、母线三倍零序电压大于定值、母线负序电压大于定值三个判据中的任何一个满足，该段母线的电压闭锁元件就会动作，称为复合电压元件动作，本元件瞬时动作，动作后自动展宽40ms再返回。

差动元件与失灵元件动作出口经相应母线段的相关复合电压元件闭锁。

5）故障母线选择逻辑：差动保护使用大差比率差动元件作为区内故障判别元件；使用小差比率差动元件作为故障母线选择元件。

考虑到分段母线的联络开关断开的情况下发生区内故障，非故障母线段有电流流出母线，影响大差比率元件的灵敏度，大差比率差动元件的比率制动系数可以自动调整。

联络开关处于合位时（母线并列运行），大差比率制动系数与小差比率制动系数相同；当联络开关处于分位时（母线分裂运行），大差比率制动元件自动转用比率制动系数低值。

母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互连），装臵转入“母线互联方式”，不进行故障母线的选择，一旦发生故障同时切除两段母线。

深瑞BP-2CS微机母线保护装置技术说明书V1.01-100108

欢迎拨打免费客户服务电话：400-678-8099
BP-2CS 微机母线保护装置
目
录
1 装置概述....................................................................ቤተ መጻሕፍቲ ባይዱ................................ 1
6 硬件说明................................................................................................... 32
6.1 装置整体结构 ......................................................................................................32 6.2 信号接点 ..............................................................................................................33
5 定值清单及整定说明 ............................................................................... 26
5.1 装置基本参数定值...............................................................................................26
附录 A 装置使用说明 .................................................................................. 35

BP-2C系列产品说明书版本说明.1.02.090915

3. 2009 年 7 月各地区应用说明书版本说明
3.1. BP-2C 及 BP-2CS 标准机箱
地区浙江/安徽云南贵州国网其它地区说明书版本 1.00G 1.01 1.00 BP-2CS V1.00 备注
新开局国网地区全部按此版本输出。
深圳南瑞科技有限公司
第 1 页
BP-2C 系列说明书版本说明
3.2. BP-2C-H 及 BP-2CS-H 一个半机箱
地区国网地区南网地区说明书版本 BP-2CS-H V1.00 BP-2C-H V1.01 备注兼容替代 BP-2C-H V1.00G
深圳南瑞科技有限公司
第 2 页
编写：张广嘉
1. BP-2C 说明书版本
1.1. BP-2C 标准机箱
说明书版本 V1.00 V1.00G V1.01 版本情况与 BP-2B 逻辑相同；定值项多； 2008 年 8 月形成的国网版本。定值项与国网及 BP-2B 不同，目前仅云南地区应用。应用情况印刷建议 2009 年 1 月前山东/新疆工程应贵州地区应用此版本。用，贵州 2009 年 6 月前供货应用。浙江地区应用。2009 年 7 月后除供应浙江及安徽工程。浙江外其他地区不再应用。仅云南地区应用。少量印刷，用于云南工程。

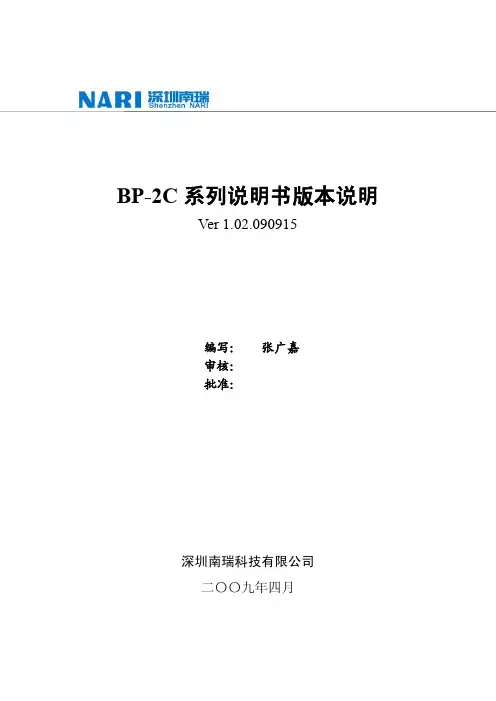

BP-2C 系列说明书版本说明
Ver 1.02.090915
编写：审核：批准：
张广嘉
深圳南瑞科技有限公司二〇〇九年四月
BP-2C 系列说明书版本说明
文档升级说明
升级序号 1 编辑人修订人修订说明修订人 2 修订说明修订人 3 修订说明张广嘉张广嘉版本号.定版日期版本号.定版日期 1.00.090411 1.01.090707

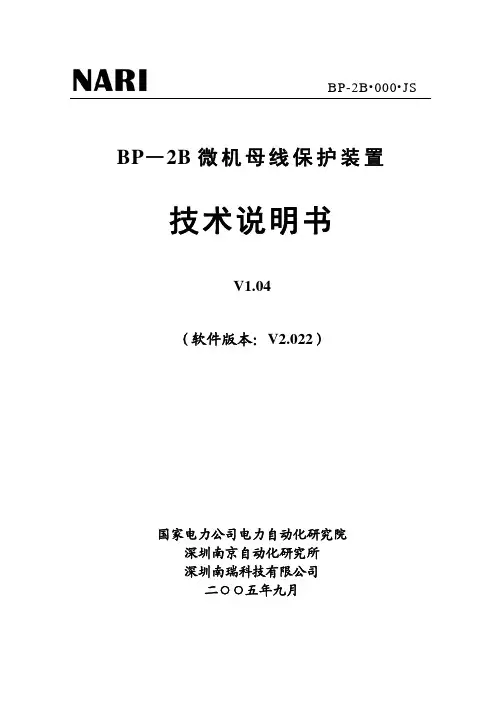

BP2b技术说明书V1[1].04-050907

BP-2B●000●JS BP―2B微机母线保护装置技术说明书V1.04（软件版本：V2.022）国家电力公司电力自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司二○○五年九月目录1概述 (3)1.1应用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘与耐压 (5)2.10通讯 (5)2.11机械性能 (5)3装置原理 (5)3.1母线差动保护 (5)3.1.1起动元件 (6)3.1.2差动元件 (6)3.1.3TA（电流互感器）饱和检测元件 (8)3.1.4电压闭锁元件 (8)3.1.5故障母线选择逻辑 (9)3.1.6差动回路和出口回路的切换 (10)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (15)3.6电压回路断线告警 (16)3.7母线运行方式的电流校验 (16)3.8断路器失灵保护出口 (16)3.8.1与失灵起动装置配合方式 (16)3.8.2自带电流检测元件方式 (17)3.8.3失灵电压闭锁元件及主变失灵解除电压闭锁 (17)3.9母线分列运行的说明 (18)4整定方法与参数设置 (19)4.1参数设置的说明 (19)4.1.1装置固化参数 (19)4.1.2装置系统参数 (19)4.1.3装置使用参数 (20)4.2整定值清单 (21)4.3整定方法 (22)4.3.1母差保护定值整定方法 (22)4.3.2断路器失灵保护出口定值整定方法 (24)4.3.3母联失灵保护定值整定方法 (25)4.3.4充电保护定值整定方法 (25)4.3.5母联过流保护定值整定方法 (25)4.3.6TA断线定值整定方法 (25)4.3.7失灵保护过流定值整定方法 (25)5装置硬件介绍 (26)5.1硬件概述 (26)5.2机箱结构与面板布置 (26)5.3机箱背面布置和插件功能简介 (29)5.3.1主机插件 —— BP320 (31)5.3.2管理机插件 —— BP321 (31)5.3.3保护单元插件 —— BP330 (31)5.3.4光耦输入、输出和电源检测插件 —— BP331 (31)5.3.5电压闭锁插件 —— BP332 (32)5.3.6出口信号、告警信号插件 —— BP333 (32)5.3.7辅助电流互感器插件 —— BP310 (32)5.3.8辅助电压互感器插件 —— BP311 (32)5.3.9电源模块插件 —— BP360、BP361 (32)5.4装置原理图 (32)6装置使用说明 (34)6.1界面显示 (34)6.1.1主界面 (34)6.1.2一级界面 (35)6.1.3二级界面 (38)6.2装置调试与投运 (40)6.2.1调试资料准备 (40)6.2.2试验仪器 (41)6.2.3通电前检查 (41)6.2.4上电检查 (41)6.2.5预设 (41)6.2.6定值整定 (42)6.2.7整机调试 (42)6.2.8投入运行与操作 (46)6.3注意事项 (47)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。

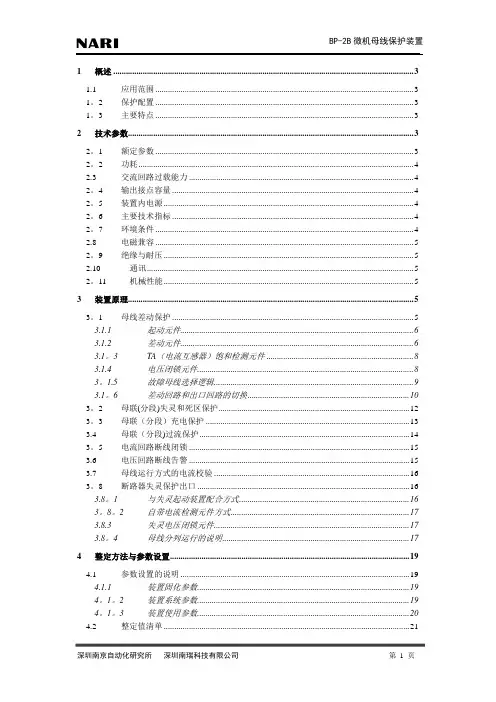

BP-2B微机母线保护装置技术说明书V1.02

1 概述 (3)1.1 应用范围 (3)1。

2 保护配置 (3)1。

3 主要特点 (3)2 技术参数 (3)2。

1 额定参数 (3)2。

2 功耗 (4)2.3 交流回路过载能力 (4)2。

4 输出接点容量 (4)2。

5 装置内电源 (4)2。

6 主要技术指标 (4)2。

7 环境条件 (4)2.8 电磁兼容 (5)2。

9 绝缘与耐压 (5)2.10 通讯 (5)2。

11 机械性能 (5)3 装置原理 (5)3。

1 母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1。

3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3。

1.5 故障母线选择逻辑 (9)3.1。

6 差动回路和出口回路的切换 (10)3。

2 母联(分段)失灵和死区保护 (12)3。

3 母联（分段）充电保护 (13)3.4 母联（分段)过流保护 (14)3。

5 电流回路断线闭锁 (15)3.6 电压回路断线告警 (15)3.7 母线运行方式的电流校验 (16)3。

8 断路器失灵保护出口 (16)3.8。

1 与失灵起动装置配合方式 (16)3。

8。

2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8。

4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1 参数设置的说明 (19)4.1.1 装置固化参数 (19)4。

1。

2 装置系统参数 (19)4。

1。

3 装置使用参数 (20)4.2 整定值清单 (21)4.3 整定方法 (22)4。

3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4。

3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4。

3。

5 母联过流保护定值整定方法 (25)4。

3。

6 TA断线定值整定方法 (25)4。

3。

7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1 硬件概述 (26)5.2 机箱结构与面板布置 (26)5。

BP-2B微机保护..

关于“母线分列运行压板”
压板投入：强制封死母联TA，使母联TA不接入母差回路
母联分闸：自动封死母联TA 使用：双母分列运行，投入压板（断开母联
QF前投入）分列运行为何要封死母联TA
母线分列运行
装置通过自动和手动两种方式判别母线是并列运行还是分列运行，若投“母线分列压板”，装置认为母线分列运行。若退“母线分列压板”，装置根据自动方式判别母线运行状态。
4）母线上的连接元件倒闸过程中，两条母线经刀闸相连时（母线互联），装置自动转入‘母线互联方式’ （‘非选择方式’）——不进行故障母线的选择，一旦发生故障同时切除两段母线。当运行方式需要时，如母联操作回路失电，也可以设定保护控制字中的‘强制母线互联’软压板，强制保护进入互联方式。
母线差动保护
母线并列运行，当故障发生在母联（分段）开关与母联（分段）TA之间时，断路器侧母线段跳闸出口无法切除该故障，而TA侧母线段的小差元件不会动作，这种情况称之为死区故障。此时，母差保护已动作于一段母线，大差电流元件不返回，母联（分段）开关已跳开而母联（分段）流互仍有电流，死区保护应经母线差动复合电压闭锁后切除相关母线。
母线差动保护
电压闭锁元件：以电流判据为主的差动元件，可以用电压闭锁元件来配合，提高保护整体的可靠性。本元件瞬时动作，动作后自动展宽40ms再返回。差动元件动作出口，必须相应母线段的母线差动复合电压元件动作（与失灵复合电压元件相区分）。
Uab Uset
3U 0 U 0set
U 2 U 2set
母联（分段）失灵和死区保护
母联（分段）充电保护
分段母线中一段母线停电检修后，可通过母联（分段）开关对检修母线充电以恢复双母运行。此时投入母联（分段）充电保护，当检修母线有故障时，跳开母联（分段）开关，切除故障。

BP2b技术说明书V1.02

目录1 概述 (3)1.1使用范围 (3)1.2保护配置 (3)1.3主要特点 (3)2 技术参数 (3)2.1额定参数 (3)2.2功耗 (4)2.3交流回路过载能力 (4)2.4输出接点容量 (4)2.5装置内电源 (4)2.6主要技术指标 (4)2.7环境条件 (4)2.8电磁兼容 (5)2.9绝缘和耐压 (5)2.10通讯 (5)2.11机械性能 (5)3 装置原理 (5)3.1母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (8)3.1.6 差动回路和出口回路的切换 (9)3.2母联（分段）失灵和死区保护 (12)3.3母联（分段）充电保护 (13)3.4母联（分段）过流保护 (14)3.5电流回路断线闭锁 (14)3.6电压回路断线告警 (15)3.7母线运行方式的电流校验 (15)3.8断路器失灵保护出口 (15)3.8.1 和失灵起动装置配合方式 (15)3.8.2 自带电流检测元件方式 (15)3.8.3 失灵电压闭锁元件 (16)3.8.4 母线分列运行的说明 (16)4 整定方法和参数设置 (17)4.1参数设置的说明 (17)4.1.1 装置固化参数 (17)4.1.2 装置系统参数 (18)4.1.3 装置使用参数 (18)4.2整定值清单 (19)4.3整定方法 (20)4.3.1 母差保护定值整定方法 (20)4.3.2 断路器失灵保护出口定值整定方法 (22)4.3.3 母联失灵保护定值整定方法 (23)4.3.4 充电保护定值整定方法 (23)4.3.5 母联过流保护定值整定方法 (23)4.3.6 TA断线定值整定方法 (23)4.3.7 失灵保护过流定值整定方法 (23)5 装置硬件介绍 (23)5.1硬件概述 (23)5.2机箱结构和面板布置 (24)5.3机箱背面布置和插件功能简介 (26)5.3.1 主机插件—— BP320 (27)5.3.2 管理机插件—— BP321 (27)5.3.3 保护单元插件—— BP330 (27)5.3.4 光耦输入、输出和电源检测插件—— BP331 (28)5.3.5 电压闭锁插件—— BP332 (28)5.3.6 出口信号、告警信号插件—— BP333 (28)5.3.7 辅助电流互感器插件—— BP310 (28)5.3.8 辅助电压互感器插件—— BP311 (28)5.3.9 电源模块插件—— BP360、BP361 (28)5.4装置原理图 (29)6 装置使用说明 (31)6.1界面显示 (31)6.1.1 主界面 (31)6.1.2 一级界面 (32)6.1.3 二级界面 (34)6.2装置调试和投运 (36)6.2.1 调试资料准备 (36)6.2.2 试验仪器 (36)6.2.3 通电前检查 (36)6.2.4 上电检查 (37)6.2.5 预设 (37)6.2.6 定值整定 (37)6.2.7 整机调试 (38)6.2.8 投入运行和操作 (40)6.3注意事项 (41)1 概述1.1 使用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为36个间隔（线路、元件和联络开关）。

Bb技术说明书

1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500kV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。

1.2 保护配置BP-2B 微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。

1.3 主要特点快速、高灵敏复式比率差动保护，整组动作时间小于15ms ；自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；允许TA 型号、变比不同，TA 变比可以现场设定；母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误；超大的汉字液晶显示，查询、打印、校时等操作，不影响保护运行；完善的事件和运行报文记录，与COMTRADE兼容的故障录波，录波波形液晶即时显示；灵活的后台通讯方式，配有RS-232、RS-485通讯接口，支持电力行业标准通讯规约DL/T667-1999（IEC60870-5-103）；采用插件强弱电分开的新型结构，装置电磁兼容特性满足就地布置运行的要求。

2技术参数2.1额定参数直流电压： 220V ，110V 允许偏差：-20% ~ +15%交流电压： 100/3V交流电流： 5A ，1A频率：50Hz打印机工作电压：交流220V2.2功耗直流电源回路：< 50W （常态）< 75W （保护动作瞬间）交流电压回路：< 0.5VA/相交流电流回路：< 1 VA/相 (In=5A)< 0.5VA/相 (In=1A)2.3交流回路过载能力交流电压： 2Un - 持续工作交流电流： 2In - 持续工作30In - 10s40In - 1s2.4输出接点容量允许长期通过电流: 5A允许短时通过电流: 10A , 1s2.5装置内电源工作电源: +5V (±3%)±15V(±3% )出口电源: +24V(±5%)2.6主要技术指标母差保护整组动作时间: < 15 ms ( 差流Id≧2倍差流定值 )返回时间: < 40 ms定值误差: <±5%2.7环境条件正常工作温度: -5℃ ~ ＋40℃极限工作温度: -10℃ ~ ＋55℃贮存与运输: -25℃ ~ ＋70℃相对湿度： 5% ~ 95%大气压力： 70kPa ~ 106kPa 2.8电磁兼容2.9绝缘与耐压2.10通讯两个RS-232/485串行通讯接口通讯规约：电力行业标准DL/T667-1999（IEC60870-5-103）2.11机械性能工作条件: 振动响应、冲击响应严酷等级为 I级运输条件: 振动耐久、冲击耐久及碰撞检验严酷等级为 I级3装置原理3.1母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
