液压千斤顶检验报告(Y05-WT0391)

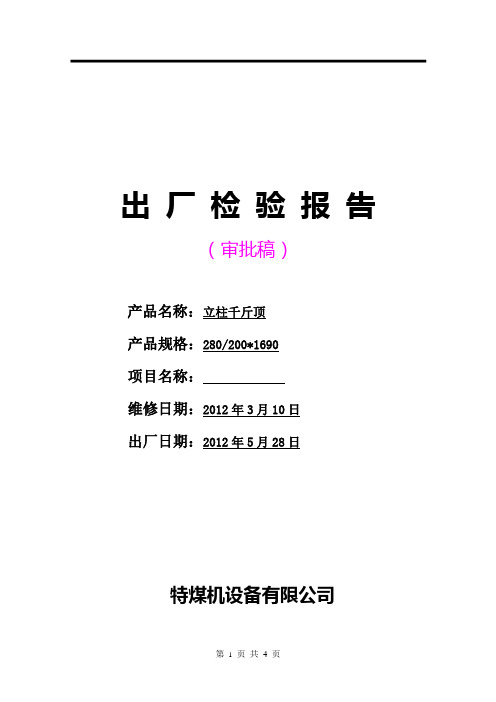

出厂检验报告（审批稿）产品名称：立柱千斤顶产品规格：280/200*1690项目名称：维修日期：2012年3月10日出厂日期：2012年5月28日特煤机设备有限公司出厂检验报告产品名称：立柱千斤顶产品型号：280/200*1690产品数量： 25件检验依据：MT97-92检验项目：见第3页检验结论：所有25件立柱千斤顶检验符合出厂标准,全部通过试验：检验合格，准予出厂！（盖章）检验日期： 2012 年 5 月 28日检验员：审核：批准：日期：2012-5-28NO. 检验项目技术要求结果1 缸体稳压试验1、密封件要求进口材料。

2、焊缝在60MPa压力下稳压5分钟，压力不得下降或渗漏。

3、在空载工况下逐渐升压，分别测定伸缩时，活塞腔的最低启动压力：活塞腔不得超过3.5MPa，活塞杆不得超过7.5MPa。

4、活塞杆应能平稳的伸缩，无组带，爬行现象，全行程动作3次。

合格2 镀层厚度表面先进行乳白铬打底镀，镀层厚度要求0.04-0.05mm，在镀硬铬，镀层厚度要求达到0.06-0.07mm，镀后达到图纸原设计要求。

合格3 表面硬度镀层表面硬度达到HV》800. 合格4 表面粗糙度镀层表面硬度应均匀，不得有以下缺陷：a.表面粗糙、粒子、起泡、脱落、凹坑、凸起、点蚀等。

b.树枝状结晶。

c.局部无镀层或暴露中间层。

d.密集的麻点。

镀铬件孔率少于15点/d㎡，直径不得大于0.2mm，整件上不得超于3处。

f、表面粗糙度《0.4.合格5 表面尺寸成品尺寸偏差为d f9mm。

合格备注：1、本报告由煤机设备限公司质检部门出具，不得涂改。

2、本报告由煤机设备限公司负责解释，经签字盖章后有效。

3、咨询电话：盖章：。

计量标准技术报告
计量标准名称液压千斤顶检定装置计量标准负责人谢金元
建标单位名称（公章）龙岩市计量所
填写日期2010.11.23
目录
一、建立计量标准的目的………………………………………………………（）
二、计量标准的工作原理及其组成……………………………………………（）
三、计量标准器及主要配套设备………………………………………………（）
四、计量标准的主要技术指标…………………………………………………（）
五、环境条件……………………………………………………………………（）
六、计量标准的量值溯源和传递框图…………………………………………（）
七、计量标准的重复性试验……………………………………………………（）
八、计量标准的稳定性考核……………………………………………………（）
九、检定或校准结果的测量不确定度评定……………………………………（）
十、检定或校准结果的验证……………………………………………………（）十一、结论………………………………………………………………………（）十二、附加说明…………………………………………………………………（）。

千斤顶检查标准千斤顶是一种常用的起重工具，用于举起和支撑重物。

为了确保千斤顶的安全和可靠性，在使用之前需要进行定期的检查和维护。

以下是千斤顶检查的标准和步骤：1. 外观检查：- 检查千斤顶的外观是否有明显的损坏或者变形。

- 检查千斤顶的表面是否有腐蚀、磨损或者划痕。

- 检查千斤顶的涂层是否完好，无起皮或者剥落。

2. 标识检查：- 检查千斤顶上的标识是否清晰可读，包括创造商、型号和额定承载能力等信息。

3. 操作杆检查：- 检查千斤顶的操作杆是否完好，无断裂或者变形。

- 检查千斤顶的操作杆连接处是否紧固可靠。

4. 底座检查：- 检查千斤顶的底座是否平整、稳固，无明显的损坏或者变形。

5. 液压系统检查：- 检查千斤顶的液压系统是否有泄漏现象，包括液压油管路和密封件等。

- 检查千斤顶的液压油是否充足，是否需要更换。

6. 承载能力检查：- 检查千斤顶的额定承载能力是否与实际使用需求相匹配。

- 检查千斤顶的额定承载能力是否清晰标识在千斤顶上。

7. 使用说明书检查：- 检查千斤顶是否附带使用说明书，阅读并遵守使用说明书中的安全操作规程。

8. 使用环境检查：- 检查千斤顶的使用环境是否符合安全要求，包括地面平整度、工作空间等。

9. 使用记录检查：- 检查千斤顶的使用记录，包括维护保养记录和维修记录等。

10. 定期维护：- 根据千斤顶的使用频率和工作条件，制定定期维护计划，包括清洁、润滑和更换磨损部件等。

请注意，以上是普通的千斤顶检查标准，实际检查过程中还需根据具体千斤顶型号和创造商提供的检查指南进行操作。

此外，如果在检查过程中发现任何异常或者问题，应即将住手使用千斤顶，并联系专业人员进行维修或者更换。

千斤顶的检查和维护是确保工作场所安全的重要环节，惟独在千斤顶处于良好状态时才干保证其正常工作和使用安全。

定期的检查和维护可以延长千斤顶的使用寿命，并减少因故障或者损坏而造成的意外事故的发生。

因此，建议按照创造商的建议和相关标准，制定并执行千斤顶的检查和维护计划，确保千斤顶始终处于良好状态。

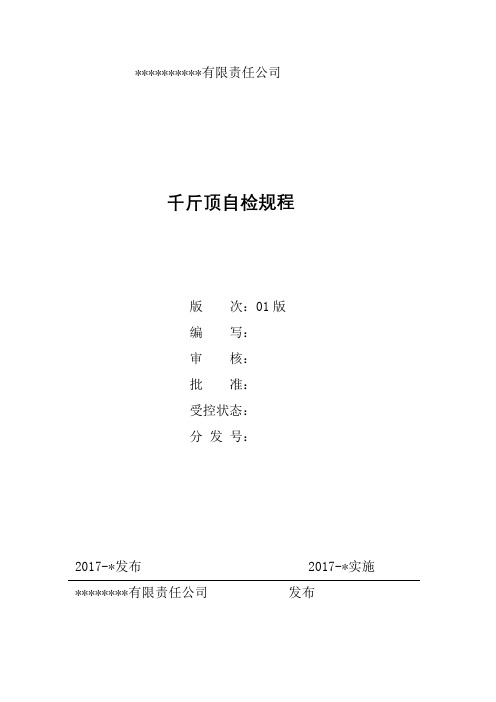

**********有限责任公司千斤顶自检规程版次：01版编写：审核：批准：受控状态：分发号：2017-*发布 2017-*实施********有限责任公司发布本方法适用于带指示装置的液压千斤顶（以下简称千斤顶）的首次检定、后续检定和使用中检验。

一、总则本公司为了桩基静载试验检测业务的开展，购买4台分离超高压式油压千斤顶与静载荷测试分析仪配套使用，其中QF200T-20b千斤顶3台、QF100T-20b 千斤顶1台。

为确保静载试验数据的准确性，我公司依据《中华人民共和国国家计量检定规程-液压千斤顶检定规程》（JJG621-2005）对本次购买的千斤顶进行检定。

二、技术要求1．启动油压千斤顶启动油压应小于额定油压的4%。

2．行程千斤顶活塞行程最大允许偏差表（表1）3．内泄露性能千斤顶在额定油压下保压5min，压降值应小于额定油压的5%。

4．示值重复性、内插误差、负载效率、相对分辨力符合下表规定：（表2）5．千斤顶主体及各主要部件上应有铭牌，铭牌上应有产品名称、型号规格、出厂编号、制造厂名称等。

三、检验用标准器具（表3）四、检验方法1．检定前千斤顶应具备的技术信息（表4）2．检定项目（表5）3. 检验方法将千斤顶与油压泵及静载荷测试分析仪正确连接，通过静载荷测试分析仪控制千斤顶加减压，同时静载荷测试分析仪作为千斤顶的指示器。

试验过程中按照既定的检定示值进行分级加压，通过压力试验机为千斤顶提供反力，同时压力试验机显示施加的反力值。

4. 检验过程4.1检查千斤顶的外观、附件及相关仪器、设备应满足《国家计量检定规程》JJG621-2005的要求。

4.2检查静载荷测试分析仪的相对分辨力应符合表2规定，其中×100%α=rP r式中：r---静载荷测试分析仪的分辨力；P r---千斤顶额定油压20%点处示值4.3启动油压检定在千斤顶空载往复运行3次后，千斤顶无爬行、无跳动时，目测检查活塞或活塞杆开始移动时的油压小于额定油压的4%。

计量标准技术报告
计量标准名称千斤顶检定装置
计量标准负责人王玉良
建标单位名称德州市产品检验检测研究院填写日期2019年 2月 2日
目录
一、建立计量标准的目的……………………………………………（）
二、计量标准的工作原理及其组成…………………………………（）
三、计量标准器及主要配套设备……………………………………（）
四、计量标准的主要技术指标………………………………………（）
五、环境条件…………………………………………………………（）
六、计量标准的量值溯源和传递框图………………………………（）
七、计量标准的稳定性考核…………………………………………（）
八、检定或校准结果的重复性试验…………………………………（）
九、检定或校准结果的不确定度评定………………………………（）
十、检定或校准结果的验证…………………………………………（）十一、结论……………………………………………………………（）十二、附加说明………………………………………………………（）
注：应当提供《计量标准的稳定性考核记录》。

注：应当提供《检定或校准结果的重复性试验记录》。

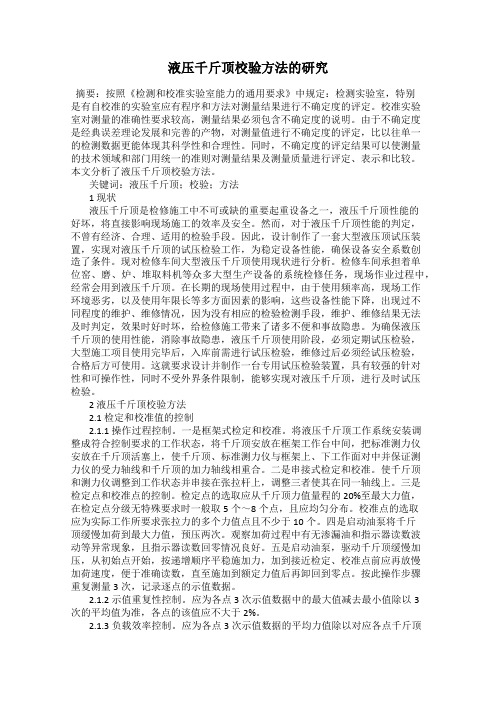

液压千斤顶校验方法的研究摘要：按照《检测和校准实验室能力的通用要求》中规定：检测实验室，特别是有自校准的实验室应有程序和方法对测量结果进行不确定度的评定。

校准实验室对测量的准确性要求较高，测量结果必须包含不确定度的说明。

由于不确定度是经典误差理论发展和完善的产物，对测量值进行不确定度的评定，比以往单一的检测数据更能体现其科学性和合理性。

同时，不确定度的评定结果可以使测量的技术领域和部门用统一的准则对测量结果及测量质量进行评定、表示和比较。

本文分析了液压千斤顶校验方法。

关键词：液压千斤顶；校验；方法1 现状液压千斤顶是检修施工中不可或缺的重要起重设备之一，液压千斤顶性能的好坏，将直接影响现场施工的效率及安全。

然而，对于液压千斤顶性能的判定，不曾有经济、合理、适用的检验手段。

因此，设计制作了一套大型液压顶试压装置，实现对液压千斤顶的试压检验工作，为稳定设备性能，确保设备安全系数创造了条件。

现对检修车间大型液压千斤顶使用现状进行分析。

检修车间承担着单位窑、磨、炉、堆取料机等众多大型生产设备的系统检修任务，现场作业过程中，经常会用到液压千斤顶。

在长期的现场使用过程中，由于使用频率高，现场工作环境恶劣，以及使用年限长等多方面因素的影响，这些设备性能下降，出现过不同程度的维护、维修情况，因为没有相应的检验检测手段，维护、维修结果无法及时判定，效果时好时坏，给检修施工带来了诸多不便和事故隐患。

为确保液压千斤顶的使用性能，消除事故隐患，液压千斤顶使用阶段，必须定期试压检验，大型施工项目使用完毕后，入库前需进行试压检验，维修过后必须经试压检验，合格后方可使用。

这就要求设计并制作一台专用试压检验装置，具有较强的针对性和可操作性，同时不受外界条件限制，能够实现对液压千斤顶，进行及时试压检验。

2 液压千斤顶校验方法2.1 检定和校准值的控制2.1.1 操作过程控制。

一是框架式检定和校准。

将液压千斤顶工作系统安装调整成符合控制要求的工作状态，将千斤顶安放在框架工作台中间，把标准测力仪安放在千斤顶活塞上，使千斤顶、标准测力仪与框架上、下工作面对中并保证测力仪的受力轴线和千斤顶的加力轴线相重合。

《液压与气压传动》课程调研报告报告题目：液压千斤顶调研报告姓名：专业：机械电子工程班级：学号：目录（液压千斤顶调研报告） (3)一、液压千斤顶调研综述 (3)1. 液压千斤顶调研 (3)2. 选定的典型设备 (3)二、液压千斤顶液压系统功能分析 (3)三、液压千斤顶液压系统的工作流程、执行动作分析 (4)1. 典型液压工作流程 (4)2. 执行部件的执行动作分析 (5)四、绘制其液压系统原理图 (6)五、调研总结 (6)1. 项目实践收成总结 (6)2. 课程学习心得 (7)（液压千斤顶调研报告）姓名：梁晨班级：1508班学号：2015090842一、液压千斤顶调研综述1.液压千斤顶调研液压传动所基于的最基以本的原理确实是帕斯卡原理，确实是说，液体遍地的压强是一致的，如此，在平稳的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，如此能够维持液体的静止。

因此通过液体的传递，能够取得不同端上的不同的压力，如此就能够够达到一个变换的目的。

液压千斤顶结构紧凑，工作平稳，有自锁作用，故利用普遍，要紧用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。

其结构轻巧牢固、灵活靠得住，一人即可携带和操作。

2.选定的典型设备1）类型：通用液压千斤顶。

2）用途：通用液压千斤顶适用于起重高度不大的各类起重作业。

要紧用于厂矿、交通运输等部门作为车辆修理及其它起重、支撑等工作。

3）功能特点：结构紧凑，工作平稳，有自锁作用。

4）什么缘故会利用液压系统：液压传动所基于的最大体的原理确实是帕斯卡原理，确实是说，液体遍地的压强是一致的，如此，在平稳的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，如此能够维持液体的静止。

因此通过液体的传递，能够取得不同端上的不同的压力，如此就能够够达到一个变换的目的。

二、液压千斤顶液压系统功能分析工作方式：工作时,只要往复扳动摇把,使手动油泵不断向油缸内压油,由于油缸内油压的不断增高,就迫使活塞及活塞上面的重物一路向上运动.打开回油阀,油缸内的高压油便流回储油腔,于是重物与活塞也就一路下落。

计量标准技术报告
计量标准名称液压千斤顶检定装置计量标准负责人谢金元
建标单位名称（公章）龙岩市计量所
填写日期2010.11.23
目录
一、建立计量标准的目的………………………………………………………（）
二、计量标准的工作原理及其组成……………………………………………（）
三、计量标准器及主要配套设备………………………………………………（）
四、计量标准的主要技术指标…………………………………………………（）
五、环境条件……………………………………………………………………（）
六、计量标准的量值溯源和传递框图…………………………………………（）
七、计量标准的重复性试验……………………………………………………（）
八、计量标准的稳定性考核……………………………………………………（）
九、检定或校准结果的测量不确定度评定……………………………………（）
十、检定或校准结果的验证……………………………………………………（）十一、结论………………………………………………………………………（）十二、附加说明…………………………………………………………………（）。

一. 千斤顶概述千斤顶是一种轻便易携带的起重设备,主要用于重物短距离的举升, 我们平常验货碰到的通常有机械式和液压式两种.B: 液压式的碰到的多些，通常有:二. 千斤顶的测试A: 剪式千斤顶1．100%动载测试（function check ）就是在千斤顶上压额定的标称重量，把千斤顶从最低升到最高，在这过程中检查千斤顶有无变形或者顶不起的情况（若产品有说明书则可按照书明书的操作步骤来做, 以前验过有一款SODIMAC的剪式千斤顶在打100%动载过程中说明书上标示不同的高度千斤顶上的压的重量不一样,并不是从最低到最高都是压额定的标称重量)2．100%静载测试( static loading check )把千斤顶打到最高位置，在千斤顶上压额定的标称重量，静止状态通常压1小时（需要这么长吗？）（可延长），模拟实际使用时千斤顶的结构或者材料的强度。

(如果静过载没有问题, 可不用做)3．静过载测试（破坏性测试）( overload check )把千斤顶打到最高位置和中间位置(共5个)，在千斤顶上压150%额定的标称重量，静止状态通常压10分钟（可延长），检查千斤顶有无变形或压垮。
