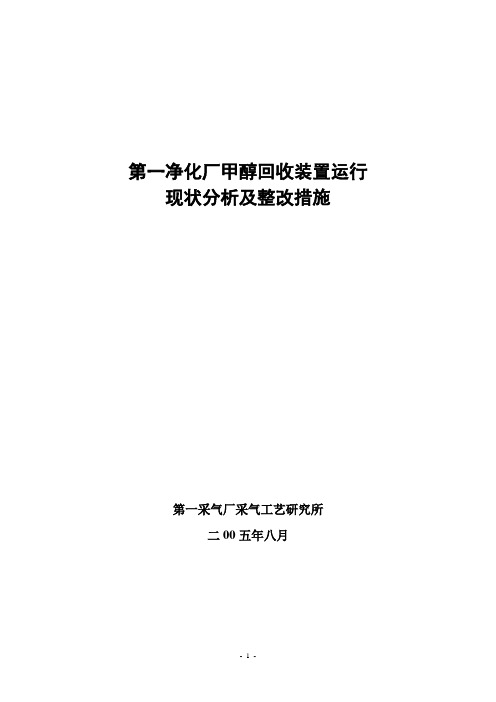

第一净化厂甲醇回收装置运行现状分析及整改措施第一采气厂采气工艺研究所二00五年八月第一净化厂甲醇回收装置运行现状分析及整改措施甲醇回收装置是气田污水处理系统的重要组成部分,其采用常压精馏原理，利用甲醇和水的沸点差异将二者分离，使处理后的污水含醇量小于0.1%，回收的甲醇浓度大于95%。
为了满足气田污水的处理需要，2000年第一净化厂对甲醇回收装置进行了改扩建，增加了一具处理能力为100m3/d的精馏塔及配套设备，使第一净化厂含醇污水的设计处理能力达到了150m3/d。
一、概况1、工艺流程简介自集气站来的含醇污水被存储在粗滤池内，通过无密封自吸泵把含醇污水转入含醇污水罐，在转水过程中，通过加药装置向转水管线的含醇污水加入PH调节剂氢氧化钠、氧化剂双氧水后以及絮凝剂2B 后进入污水储罐内充分反应、沉降，除去含醇污水中的大部分杂质。
自含醇污水储罐来的原料水PH值被调节到7.5～8.5之间，利用静压进入原料气过滤器过滤，通过原料水泵加压后，进入进料预加热换热器，被塔底出水预加热至约65℃后，进入进料加热器，用蒸汽加热至泡点温度（87.7℃）后，通过29层塔盘处的进料口进入甲醇精馏塔分成气液两相。
液相从上而下与从下而上的蒸汽逆流接触，蒸出其中的轻组分甲醇，部分塔底水流入釜式重沸器用蒸汽加热汽化后返回塔底，部分水作为塔底产品，给原料水加热后温度降至40℃左右进入污水回注罐。
甲醇蒸汽由塔顶流出经冷凝器冷凝至饱和液体，进入回流罐，部分甲醇加压回流至塔顶，部分甲醇作为产品经冷却至温度低于40℃进入产品甲醇储罐。
图例说明去装置区图1 第一净化厂预处理工艺流程简单示意图图2 第一净化厂甲醇回收装置工艺流程示意图2、主要设计参数下表是第一净化厂两套甲醇回收装置的设计参数。
表1 第一净化厂两套甲醇回收装置的设计参数二、运行现状1、第一净化厂污水特点第一净化厂甲醇回收装置处理的含醇污水有“四高一低”特点（矿化度较高，Ca2+、Mg2+、Fe2+等高价金属阳离子含量较高，水中游离CO2、HCO3-含量较高，水中机杂和乳化油含量较高，PH值较低），这些特点导致甲醇回收装置一直运行不平稳，在生产中易出现结垢、腐蚀等问题。
