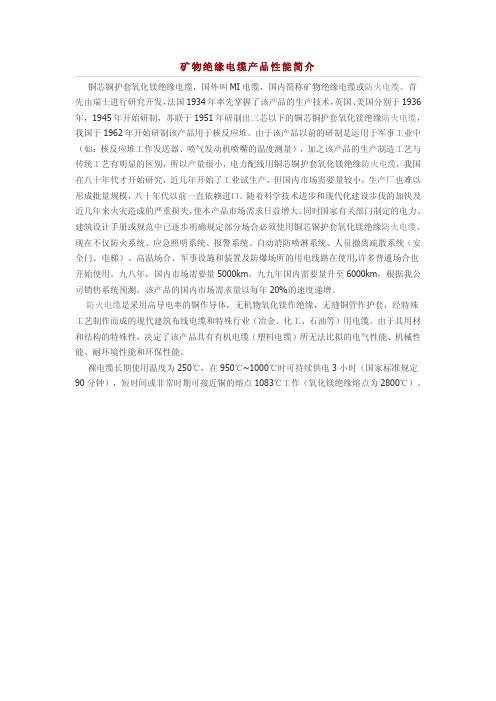

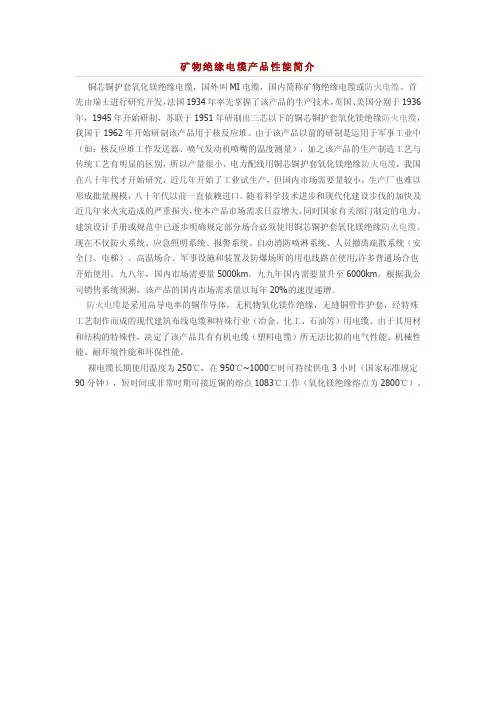

矿物绝缘电缆产品性能简介铜芯铜护套氧化镁绝缘电缆，国外叫MI电缆，国内简称矿物绝缘电缆或防火电缆。
首先由瑞士进行研究开发，法国1934年率先掌握了该产品的生产技术，英国、美国分别于1936年，1945年开始研制，苏联于1951年研制出三芯以下的铜芯铜护套氧化镁绝缘防火电缆，我国于1962年开始研制该产品用于核反应堆。
由于该产品以前的研制是运用于军事工业中（如：核反应堆工作发送器、喷气发动机喷嘴的温度测量），加之该产品的生产制造工艺与传统工艺有明显的区别，所以产量很小，电力配线用铜芯铜护套氧化镁绝缘防火电缆，我国在八十年代才开始研究，近几年开始了工业试生产，但国内市场需要量较小，生产厂也难以形成批量规模，八十年代以前一直依赖进口。
随着科学技术进步和现代化建设步伐的加快及近几年来火灾造成的严重损失，使本产品市场需求日益增大。
同时国家有关部门制定的电力、建筑设计手册或规范中已逐步明确规定部分场合必须使用铜芯铜护套氧化镁绝缘防火电缆。
现在不仅防火系统、应急照明系统、报警系统、自动消防喷淋系统、人员撤离疏散系统（安全门、电梯）、高温场合、军事设施和装置及防爆场所的用电线路在使用,许多普通场合也开始使用。
九八年，国内市场需要量5000km。
九九年国内需要量升至6000km，根据我公司销售系统预测，该产品的国内市场需求量以每年20%的速度递增。
防火电缆是采用高导电率的铜作导体，无机物氧化镁作绝缘，无缝铜管作护套，经特殊工艺制作而成的现代建筑布线电缆和特殊行业（冶金、化工、石油等）用电缆。
由于其用材和结构的特殊性，决定了该产品具有有机电缆（塑料电缆）所无法比拟的电气性能、机械性能、耐环境性能和环保性能。
裸电缆长期使用温度为250℃，在950℃~1000℃时可持续供电3小时（国家标准规定90分钟），短时间或非常时期可接近铜的熔点1083℃工作（氧化镁绝缘熔点为2800℃）。
矿物绝缘防火电缆用途
矿物绝缘防火电缆是一种特殊电缆，主要用于需要高度防火和耐高温的场合，如地下矿井、石油化工、核工业、船舶和地铁等。
与普通电缆相比，矿物绝缘防火电缆具有以下优点和应用场景：
1. 高度防火性能
矿物绝缘防火电缆采用了无机成分，其绝缘层和护套均具有很高的防火性能，能够在极端温度下仍能保持良好的电气性能，从而有效防止火灾的发生和扩散。
矿物绝缘防火电缆在常温下耐火性能可达3小时以上，极低温度下也具有良好的防火性能，极大保证了电力系统的安全稳定。
2. 耐高温性能
矿物绝缘防火电缆在高温环境下仍能保持良好的电气性能，能够长时间承受高温和高压，防止因电缆损坏而导致火灾的发生。
因此，矿物绝缘防火电缆广泛应用于高温和高压的场合，如钢铁、电力、化工等行业。
3. 良好的耐腐蚀性能
矿物绝缘防火电缆的绝缘层和护套均采用无机材料，对酸、碱等化学物质具有很高的耐腐蚀性能，能够在恶劣的环境下长期使用而不出现漏电或短路等故障，保
证了电力系统的安全可靠性。
4. 广泛应用场景
矿物绝缘防火电缆广泛应用于地下矿井、石油化工、船舶、核工业、地铁等需要高度防火和耐高温的场合。
特别是在地下矿井和地铁等可能发生火灾的场合，矿物绝缘防火电缆的安全性能得到了广泛的验证和应用。
总而言之，矿物绝缘防火电缆具有高度的防火性能、耐高温性能、良好的耐腐蚀性能和广泛的应用场景，在保证电力系统安全稳定方面发挥着重要的作用。
随着技术的不断改进和推广，矿物绝缘防火电缆的应用前景将会更加广阔。
矿物绝缘电缆认价矿物绝缘电缆是一种常用的电力电缆，具有良好的绝缘性能和耐火性能，被广泛应用于电力系统中。
本文将从矿物绝缘电缆的特点、应用领域、优势和注意事项等方面进行介绍。
一、特点矿物绝缘电缆采用矿物绝缘材料作为绝缘层，具有以下特点：1. 良好的绝缘性能：矿物绝缘材料具有较高的绝缘强度和绝缘电阻，能够有效隔离导体与外部环境之间的电荷和电流，提供可靠的绝缘保护。
2. 耐火性能优异：矿物绝缘材料能够在高温条件下保持良好的绝缘性能，具有较高的耐火温度，能够有效防止电力系统发生火灾。
3. 耐化学腐蚀性能好：矿物绝缘材料能够抵抗常见的化学物质的侵蚀，具有较好的耐腐蚀性能，能够适应各种恶劣的工作环境。
4. 机械强度高：矿物绝缘电缆的绝缘层具有较高的机械强度，能够抵抗外界的机械损伤，增加电缆的使用寿命。
二、应用领域矿物绝缘电缆广泛应用于以下领域：1. 电力系统：矿物绝缘电缆常用于输电线路、变电站和发电厂等电力系统中，用于输送电能和信号。
2. 石油化工：矿物绝缘电缆适用于石油化工行业中的石油、天然气、化工等领域，用于输送电能和信号。
3. 铁路交通：矿物绝缘电缆可用于城市轨道交通、高铁、地铁等领域，用于供电和信号传输。
4. 建筑工程：矿物绝缘电缆可用于建筑工程中的电力供应和照明系统，满足建筑物的电力需求。
三、优势矿物绝缘电缆相比其他电力电缆具有以下优势：1. 良好的绝缘性能：矿物绝缘电缆采用矿物绝缘材料作为绝缘层，具有较高的绝缘强度和绝缘电阻，能够有效隔离导体与外部环境之间的电荷和电流，提供可靠的绝缘保护。
2. 耐火性能优异：矿物绝缘电缆能够在高温条件下保持良好的绝缘性能，具有较高的耐火温度，能够有效防止电力系统发生火灾。
3. 耐化学腐蚀性能好：矿物绝缘电缆能够抵抗常见的化学物质的侵蚀，具有较好的耐腐蚀性能，能够适应各种恶劣的工作环境。
4. 机械强度高：矿物绝缘电缆的绝缘层具有较高的机械强度，能够抵抗外界的机械损伤，增加电缆的使用寿命。
矿物绝缘电缆一、产品概述矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆，作为配线使用时，国内习惯称作氧化镁电缆或防火电缆。
矿物绝缘电缆在国外开展较早，早在19世纪末一位瑞士工程师Arnold Francois Borel就提出矿物绝缘电缆的设想，并于1896年获得专利权，1934-1936年法国、英国相继投入生产以后迅速发展，各主要工业国家意、加、澳、美、苏、日都相继开发投产，我国也于上世纪六十年代开发生产，20世纪末开始批量生产，21世纪进入国家防火设计规范并在国内大量使用。
矿物绝缘电缆组成矿物绝缘电缆是用退火铜作为导体、密实氧化镁作为绝缘、退火铜管作为护套的一种电缆，必要时，在退火铜护套外面挤包一层塑料外护层，特殊要求无烟无卤场合可以在外面加一层低烟无卤护套。
矿物绝缘电缆的优点由于这种电缆的全部材料都是采用无机材料，所以它就具有一些其他电缆所不可能具有的优点。
如防火、载流量大、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低、弯曲半径小、防蚁、防鼠咬、铜护套作保护接地线等特点。
产品表示方法示例表示方法(1)防火布电线,额定电压450/750V,单芯,2.5mm,表示为:BTTEB-450/750V 1×2.5(2)防火电力电缆,额定电压0.6/1KV.3芯,120 mm,表示为:BTTE-0.6/1KV 3×120(3)防火控制电缆,额定电力450/750V,6芯,2.5 mm表示为:BTTEK-450/750V 6×2.5二、产品特征防火由于电缆全都是由无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃。
由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。
是目前唯一能在1000℃的火灾中保持三小时的供电能力并能承受消防水喷淋及重物跌落冲击的安全类电。

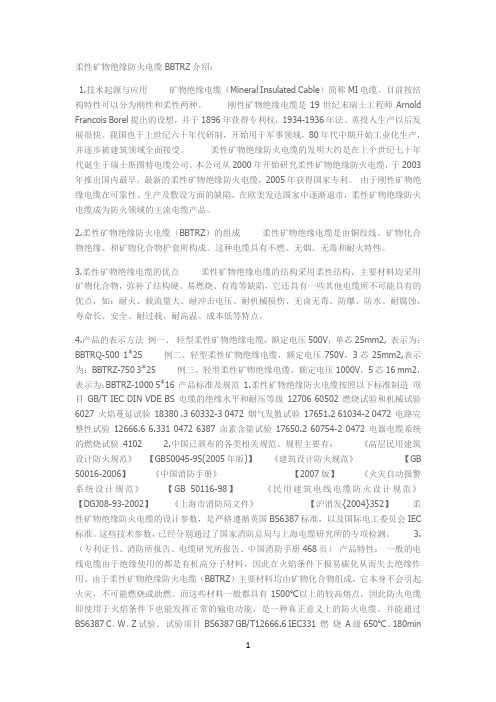

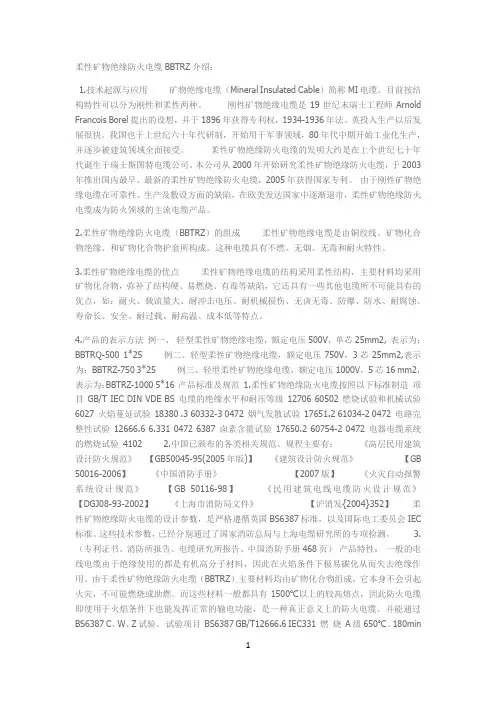

柔性矿物绝缘防火电缆BBTRZ介绍：1.技术起源与应用矿物绝缘电缆（Mineral Insulated Cable）简称MI电缆。
目前按结构特性可以分为刚性和柔性两种。
刚性矿物绝缘电缆是19世纪末瑞士工程师Arnold Francois Borel提出的设想，并于1896年获得专利权，1934-1936年法、英投入生产以后发展很快。
我国也于上世纪六十年代研制，开始用于军事领域，80年代中期开始工业化生产，并逐步被建筑领域全面接受。
柔性矿物绝缘防火电缆的发明大约是在上个世纪七十年代诞生于瑞士斯图特电缆公司。
本公司从2000年开始研究柔性矿物绝缘防火电缆，于2003年推出国内最早、最新的柔性矿物绝缘防火电缆，2005年获得国家专利。
由于刚性矿物绝缘电缆在可靠性、生产及敷设方面的缺陷，在欧美发达国家中逐渐退市，柔性矿物绝缘防火电缆成为防火领域的主流电缆产品。
2.柔性矿物绝缘防火电缆（BBTRZ）的组成柔性矿物绝缘电缆是由铜绞线、矿物化合物绝缘、和矿物化合物护套所构成。
这种电缆具有不燃、无烟、无毒和耐火特性。
3.柔性矿物绝缘电缆的优点柔性矿物绝缘电缆的结构采用柔性结构，主要材料均采用矿物化合物，弥补了结构硬、易燃烧、有毒等缺陷，它还具有一些其他电缆所不可能具有的优点，如：耐火、载流量大、耐冲击电压、耐机械损伤、无卤无毒、防爆、防水、耐腐蚀、寿命长、安全、耐过载、耐高温、成本低等特点。
4.产品的表示方法例一、轻型柔性矿物绝缘电缆，额定电压500V，单芯25mm2, 表示为：BBTRQ-500 1*25 例二、轻型柔性矿物绝缘电缆，额定电压750V，3芯25mm2,表示为：BBTRZ-750 3*25 例三、轻型柔性矿物绝缘电缆，额定电压1000V，5芯16 mm2，表示为：BBTRZ-1000 5*16 产品标准及规范1.柔性矿物绝缘防火电缆按照以下标准制造项目GB/T IEC DIN VDE BS 电缆的绝缘水平和耐压等级12706 60502 燃烧试验和机械试验6027 火焰蔓延试验18380 .3 60332-3 0472 烟气发散试验17651.2 61034-2 0472 电路完整性试验12666.6 6.331 0472 6387 卤素含量试验17650.2 60754-2 0472 电器电缆系统的燃烧试验4102 2.中国已颁布的各类相关规范、规程主要有：《高层民用建筑设计防火规范》【GB50045-95(2005年版)】《建筑设计防火规范》【GB 50016-2006】《中国消防手册》【2007版】《火灾自动报警系统设计规范》【GB 50116-98】《民用建筑电线电缆防火设计规范》【DGJ08-93-2002】《上海市消防局文件》【沪消发{2004}352】柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC 标准。
矿物绝缘电缆样本一、产品概述二、产品特点1.绝缘性能优异：矿物绝缘电缆采用石墨等矿物作为绝缘材料，具有较高的绝缘电阻和耐电压能力，能够有效隔离电力信号，确保电力的安全传输。
2.耐高温性能强：矿物绝缘电缆的石墨绝缘层具有较高的耐高温性能，能够在高温环境下稳定工作，保证电缆的可靠性。
3.抗腐蚀性能好：矿物绝缘电缆的绝缘材料具有较强的抗腐蚀性能，能够在各种恶劣环境下使用，具有较长的使用寿命。
4.体积小、重量轻：矿物绝缘电缆采用石墨等轻质材料作为绝缘层，体积小、重量轻，便于安装和维修。
三、材料组成1.导体：矿物绝缘电缆的导体采用高纯度铜或铝制成，具有较低的电阻和良好的导电性能。
2.绝缘层：矿物绝缘电缆的绝缘层采用石墨等矿物材料制成，具有较高的绝缘性能和耐高温特性。
3.护套：矿物绝缘电缆的外护套采用聚氯乙烯（PVC）材料制成，具有较好的机械性能和耐腐蚀性。
四、制造工艺1.导体制造：采用高纯度铜或铝材制造导体，通过拉拔、绞合等工艺进行加工成型。
2.绝缘层制造：将石墨等矿物材料经过混合、烘干、成型等工艺加工成绝缘层，并对其进行热处理，提高绝缘性能。
3.绝缘层装配：将导体穿过绝缘层，确保其与导体的良好接触，提高电力的传输效率。
4.护套装配：将绝缘层的电缆进行外护套装配，使用PVC材料进行包覆，增加电缆的机械强度和耐腐蚀性。
五、性能测试结果经过性能测试，矿物绝缘电缆的主要性能参数如下：1. 绝缘电阻：绝缘电阻大于10^6 Ω·km2.耐电压：耐电压大于10kV3.耐高温性能：能够在100℃的高温环境下工作4.抗腐蚀性能：能够在强酸、强碱等恶劣环境下使用六、应用范围七、结论。
矿物绝缘防火电缆标准
矿物绝缘防火电缆是一种高性能电缆，具有防火、耐高温、耐腐蚀等特点，广泛应用于石油、化工、冶金、电力等行业。
为了确保矿物绝缘防火电缆的质量和安全性能，国家制定了一系列标准，下面就来详细介绍一下。
矿物绝缘防火电缆的标准主要包括GB/T 19666-2005《矿物绝缘电缆》、GB/T 13033-2004《防火电缆》、GB/T 19216-2003《矿物绝缘电缆试验方法》等。
这些标准规定了矿物绝缘防火电缆的技术要求、试验方法、检验规则等内容，为电缆的生产、检验、使用提供了依据。
矿物绝缘防火电缆的技术要求主要包括导体、绝缘层、护套、阻燃性能等方面。
导体应采用优质铜或铝材料，绝缘层应采用矿物绝缘材料，护套应采用耐腐蚀、耐磨损的材料。
阻燃性能是矿物绝缘防火电缆的重要指标之一，要求电缆在火灾情况下能够保持一定的电气性能，不会产生有毒有害气体，不会加剧火势。
矿物绝缘防火电缆的检验规则主要包括外观检查、电气性能试验、物理性能试验、阻燃性能试验等。
这些试验项目旨在检测电缆的质量和安全性能，确保电缆能够在各种恶劣环境下正常运行。
矿物绝缘防火电缆标准的制定和执行，对于保障电缆的质量和安全性能具有重要意义。
只有严格按照标准要求生产、检验和使用电缆，
才能够确保电缆在各种恶劣环境下正常运行，为各行各业的生产和发展提供可靠的电力保障。
矿物绝缘电缆的主要技术参数包括耐火温度、耐火时限等。
1. 耐火温度：矿物绝缘电缆的护套本身就是石棉和二氧化硅等材料制作而成，其燃烧温度可以达到1000℃以上，所以它的耐火温度是指其自身不会熔化的温度。
2. 耐火时限：除了耐火温度，矿物绝缘电缆还需要考虑它的耐火时限。
这种电缆在火焰条件下的保持电流能力可以长达90分钟到2小时，至少可保持75到80分钟才使入毒有害烟气的程度到达临界状态，并能通过内部消防系统使火源断灭。
这意味着它可以在火灾发生时，为人员争取更多的逃生时间。
以上内容仅供参考，建议咨询矿物绝缘电缆的专业技术人员获取更准确的信息。
矿物绝缘电缆优越的防火性能分析耐高温及防火性能优越一般的电线电缆由于绝缘使用的都是有机高分子材料，因此在火焰条件下极易碳化从而失去绝缘作用。
由于柔性矿物绝缘防火电缆主要材料均由矿物化合物组成，它本身不会引起火灾，不可能燃烧或助燃。
而这些材料一般都具有1500℃以上的较高熔点，因此防火电缆即使用于火焰条件下也能发挥正常的输电功能，是一种真正意义上的防火电缆。
并能通过BS6387 C、W、Z试验。
矿物绝缘柔性防火电缆真正做到了燃烧不短路，短路不燃烧的效果，能在突发火灾环境下正常供电，为现场人员逃生争取时间，为救援和启动灭火设备提供电力支持，减少火灾损失和人员伤亡;其次铜护套导电性能好，可做PE接地线连接，大大提高了接地保护的灵敏度和可靠性。
过载能力强矿物绝缘柔性防火电缆不仅载流量大，而且具有较强的线路过载能力，依据相关电气设计要求通常电缆表面温度不高于70℃，若周围无可燃物，过载时的防火电缆长期工作温度可达250℃良好的弯曲特性传统刚性防火电缆(BTTZ)较难弯曲使用，锐洋矿物绝缘柔性防火电缆弯曲半径最小为6～10倍的电缆直径，减小了安装布局的空间，减小了安装成本，更易于敷设。
耐辐照、不老化矿物绝缘柔性防火电缆采用无机矿物绝缘材料作为绝缘，与常规有机绝缘电缆(YJV、VV)相比不受辐照影响，材料不会老化变质，绝缘特性更不会改变;同时电缆外护套为铜轧纹形式，具有极佳的密封性、防潮、防腐，电缆使用寿命可达70年以上。
机械强度高、防撞击金属套隔离型柔性防火电缆电缆矿物绝缘层外部设有铝质金属层，起到了隔温、隔热、挡火、挡水的效果，也可防止在火场环境中的的物体撞击损伤电缆绝缘层，另外电缆可瓷化防火层在350℃时会形成坚固的壳体，有效加强了对电缆的保护功能。
绿色环保特性电缆结构材质均选用无机矿物材料，电缆在燃烧的火焰中，不释放烟雾，不释放有毒气体;废弃后的电缆也可全部回收再利用，不会污染自然环境。
连续生产长度更长由于采用连续机械化生产，不管是单芯或多芯电缆，其长度完全可满足供电长度需要，连续长度可达1000m以上，无需中间连接点，大大降低了工程线路因连接点带来的安全隐患。
