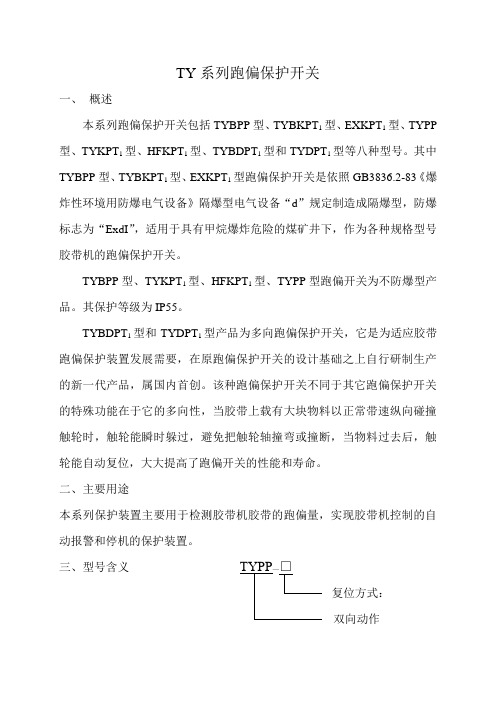

TY系列跑偏保护开关一、概述本系列跑偏保护开关包括TYBPP型、TYBKPT1型、EXKPT1型、TYPP 型、TYKPT1型、HFKPT1型、TYBDPT1型和TYDPT1型等八种型号。

其中TYBPP型、TYBKPT1型、EXKPT1型跑偏保护开关是依照GB3836.2-83《爆炸性环境用防爆电气设备》隔爆型电气设备“d”规定制造成隔爆型，防爆标志为“ExdI”，适用于具有甲烷爆炸危险的煤矿井下，作为各种规格型号胶带机的跑偏保护开关。

TYBPP型、TYKPT1型、HFKPT1型、TYPP型跑偏开关为不防爆型产品。

其保护等级为IP55。

TYBDPT1型和TYDPT1型产品为多向跑偏保护开关，它是为适应胶带跑偏保护装置发展需要，在原跑偏保护开关的设计基础之上自行研制生产的新一代产品，属国内首创。

该种跑偏保护开关不同于其它跑偏保护开关的特殊功能在于它的多向性，当胶带上载有大块物料以正常带速纵向碰撞触轮时，触轮能瞬时躲过，避免把触轮轴撞弯或撞断，当物料过去后，触轮能自动复位，大大提高了跑偏开关的性能和寿命。

二、主要用途本系列保护装置主要用于检测胶带机胶带的跑偏量，实现胶带机控制的自动报警和停机的保护装置。

三、型号含义复位方式：双向动作开关动作角度开关动作角度开关动作角度单向动作跑偏开关防腐型开关动作角度单向动作跑偏开关防爆型开关动作角度跑偏开关防爆型开关动作角度多向跑偏开关注：各型产品动作角度都有12°-30°，16°-25°，10°-45°，20°-35°四种四、工作原理本系列八种跑偏开关的工作性能原理相同，都具有两极动作功能：一级动作作用于报警，二级动作于自动停机。

当胶带机跑偏与保护装置的靠轮接触时，靠轮转动。

当胶带挤压靠轮使其偏转12°（或16°、20°）时，一级行程开关动作输出报警信号，当继续使其偏转30°（或35°、45°）时，二级行程开关动作输出停机信号。

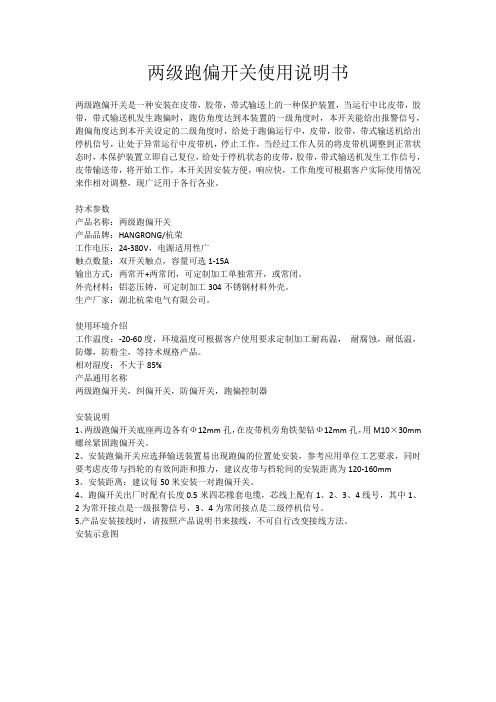

两级跑偏开关使用说明书两级跑偏开关是一种安装在皮带，胶带，带式输送上的一种保护装置，当运行中比皮带，胶带，带式输送机发生跑偏时，跑仿角度达到本装置的一级角度时，本开关能给出报警信号，跑偏角度达到本开关设定的二级角度时，给处于跑偏运行中，皮带，胶带，带式输送机给出停机信号，让处于异常运行中皮带机，停止工作，当经过工作人员的将皮带机调整到正常状态时，本保护装置立即自己复位，给处于停机状态的皮带，胶带，带式输送机发生工作信号，皮带输送带，将开始工作，本开关因安装方便，响应快，工作角度可根据客户实际使用情况来作相对调整，现广泛用于各行各业。

持术参数产品名称：两级跑偏开关产品品牌：HANGRONG/杭荣工作电压：24-380V，电源适用性广触点数量：双开关触点，容量可选1-15A输出方式：两常开+两常闭，可定制加工单独常开，或常闭。

外壳材料：铝苾压铸，可定制加工304不锈钢材料外壳。

生产厂家：湖北杭荣电气有限公司。

使用环境介绍工作温度：-20-60度，环境温度可根据客户使用要求定制加工耐高温，耐腐蚀，耐低温，防爆，防粉尘，等持术规格产品。

相对湿度：不大于85%产品通用名称两级跑偏开关，纠偏开关，防偏开关，跑偏控制器安装说明1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm 螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。

5.产品安装接线时，请按照产品说明书来接线，不可自行改变接线方法。

安装示意图注意事项1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

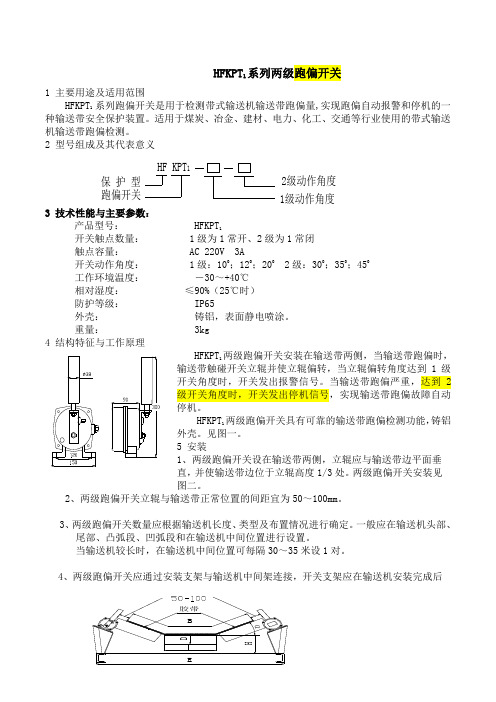

皮带跑偏开关一、主要用途及适用范围HFKPT1系列两级跑偏开关系我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

是输送机自动化控制不可缺少的传感元件。

本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

二、技术性能和主要参数：三、结构特点：1．本产品采用铝合金铸造壳体、强度高、重量轻。

2．外壳防护等级达到IP65，可在恶劣环境下长期工作。

3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。

四、工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

五、安装调整1．将跑偏开关固定在支架上，然后安装在胶带机上。

2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。

) 3．立辊下端1/3处。

4．每100m胶带可安装跑偏开关3对(6台)详见图6。

外形尺寸图安装示意图七、订货须知：1、注明型号、数量、供货日期。

2、对开关触点数量有特殊要求时应予以注明。

3、覆塑钢丝绳及绳夹子、托绳环、安装支架。

需单独订购。

注：订购时应予以注明。

跑偏开关ROS—2D防偏开关用于皮带跑偏检测可固定在输送机纵梁的顶部或底部，通常安装在皮带两端距头部或尾部滚筒0．3到2米的地方。

皮带跑偏后，迫使动作臂偏离，触动报警微动开关。

如果继续偏离到停机触点，触动另一组触点，输送机就会保护性停机。

•通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部•坚固的铸铝外壳，防护标准NEMA4，特殊的环境可选特殊的表面处理•整体式盖板易于接线及调整•不需拆除动作杆就可拆掉盖板•动作杆轴承额定转速5000转/分，适用皮带速度可达6．35米/秒•动作杆法向角调节范围为22．5°•法向夹角为10度时报警触点动作，法向夹角为之20度时停机触点动作。

技术规格•开关触点额定值：2个SPDT，10A/500V，供报警及停机用•外壳：铸铝防风雨处壳，防护等级NEMA 4•法向报警角度：在偏离垂直方向22．5°内可调•作用力：5磅•导线开孔：3／4”—14NPT跑偏开关分别安装于胶带输送机头部与机尾部两侧的机架上。

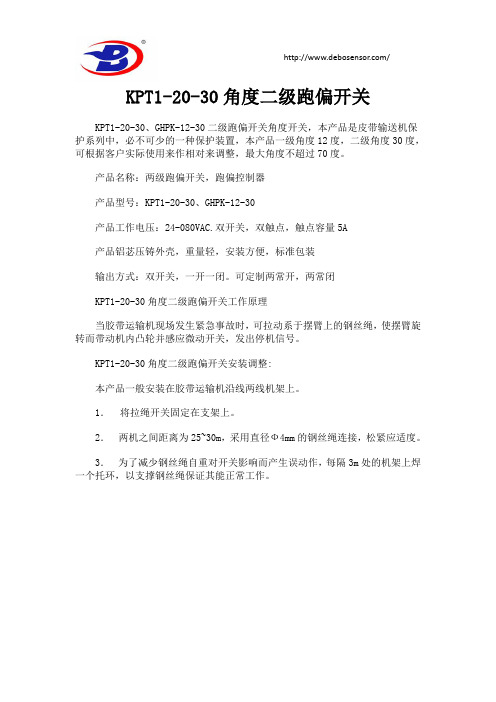

KPT1-20-30角度二级跑偏开关
KPT1-20-30、GHPK-12-30二级跑偏开关角度开关，本产品是皮带输送机保护系列中，必不可少的一种保护装置，本产品一级角度12度，二级角度30度，可根据客户实际使用来作相对来调整，最大角度不超过70度。

产品名称：两级跑偏开关，跑偏控制器
产品型号：KPT1-20-30、GHPK-12-30
产品工作电压：24-080VAC.双开关，双触点，触点容量5A
产品铝苾压铸外壳，重量轻，安装方便，标准包装
输出方式：双开关，一开一闭。

可定制两常开，两常闭
KPT1-20-30角度二级跑偏开关工作原理
当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

KPT1-20-30角度二级跑偏开关安装调整:
本产品一般安装在胶带运输机沿线两线机架上。

1．将拉绳开关固定在支架上。

2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

矿用防爆两级跑偏开关HFKPT1-12-30产地温州是否进口否品牌翔京联合型号HFKPT1 额定电压380（V）超行程12工作行程30 额定电流10（A）结构类型微动式开关类型二常开二常闭应用范围输送带保护开关产品认证简介：●两级跑偏开关是用于检测带式输送机运行过程中输送带跑偏程度并进行报警以及自动触发紧急停机的一种保护装置。

●使用跑偏开关可防止昂贵的输送带受损害以防止进一步的工矿事故和人生伤害。

●两级跑偏开关可防止在安全运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等等。

■应用范围●常规皮带输送机，包括平皮带输送机和槽形皮带输送机●地下、索道支撑皮带输送机●轮船装卸系统、堆取料输送机■产品特点●坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装●防护标准IP65在恶劣环境也可使用●使用高性能的微动开关和无需要维护的铜管技术，耐久性卓越●动作杆轴承额定转速5000 转/分，适用皮带速度6.35 米/秒●侧面滚轮最大倾斜角度75度，因此输送带发生异常偏离时保护开关也会准确动作■技术规格●接点容量：2个SPDT 400VAC 10A●动作角度：20°●缆绳动作张力：49±10N (5±1kgf)●侧面滚轮倾斜角度：≤75°●防护等级：IP65●环境温度：-20℃～+80℃●电缆入口：M20×1.5●电缆规格：6~12 mm动作说明●示意图中的角度为侧面滚轮的倾斜角度●接点1，2倾斜到20度时闭合，恢复到18度时断开●接点4，5倾斜到35度时断开，恢复到33度时闭合●接点动作位置根据调整凸轮可变更。

地址编码两级跑偏开关使用说明地址编码两级跑偏开关主要用于输送机胶带跑偏检测，防止胶带跑偏而造成物料溢出等故障。

当胶带发生跑偏时，胶带边缘带动立棍旋转并挤压立棍使之倾斜，若立棍倾斜大于一级动作角度时开关便发出一组信号用于警告，若立棍倾斜大于二级动作角度时开关便发出另一组信号用于停机。

地址编码两级跑偏开关具有地址编码通讯功能，每级动作角度会对应一个通讯指令，保护开关当前报警信息及时通过地址编码控制器显示，维护人员可迅速确定故障点位置。

1、地址编码两级跑偏开关安装将跑偏开关立棍轴线与胶带片面相垂直，立棍与胶带边缘距离为50mm ~100mm，胶带位于立棍下端1/3处。

每50m胶带至少需要安装一对跑偏开关。

2、硬接点连接拆开地址编码两级跑偏开关盖板四个螺丝，打开盖板后可看到内部结构。

两个行程开关分别用于跑偏开关一级报警和二级报警控制，独立使用即使地址编码电脑板无法正常工作时也能起到可靠保护。

硬接点信号出厂时配有引出线，开关接点方式为：一级报警：公共端---红，常开—兰，常闭—白二级报警：公共端---黑，常开—绿，常闭—黄3、地址编码电脑板连接地址编码电脑板共有四个接线端，两个3位接线端用于通讯连接，分别用于进线和出线；两个2位接线端用于电源连接分别用于进线和出线。

两组接线端分别用于连接上一个地址编码开关器和下一个地址编码开关，使每个地址编码开关在电源及通讯回路中形成串联电路。

电脑板电源短接线最大只可承受40个地址编码开关串联电流。

如果超过40个地址编码开关则需要采用并联供电，否则可能导致电脑板电源端接线熔断。

通讯回路必须采用带屏蔽层的双绞线（RVVSP2×0.75），所有地址编码开关通讯接线端对应连接，屏蔽层必须接入通讯接线端G 脚位上。

屏蔽层必须单点接地。

通讯回路应尽量采用屏蔽线槽或则穿管铺设，尽量避开高压线路平行铺设。

如无法避免与高压线路平行铺设则必须距离大于500mm 。

地址编码开关连接方式：编码开关终端电阻跳线端 电源接线端 通讯接线端 电源接线端通讯接线端4、 地址编码设置在同一个通讯回路中，各种不同类型的编码开关必须按照顺序进行地址编码设置，编码开关有8位编码组成，二进制编码方式最多可支持255个编码地址。

KPT1-12-30两级跑偏开关简单介绍KPT1-12-30两级跑偏开关两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

产品介绍两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

本产品内部采用国家级仪器仪表防爆安全监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。

◆使用环境条件：环境温度：-40℃~60℃相对湿度不大于85%使用寿命：开关动作10万次绝缘电压：AC1000试验1分钟触点容量：≤AC380≤3A防护等级：IP65型号作用力触点数量开关动作角度常开常闭一级二级极级角KPT1-12-30 20~70N 2 2 12°30°70°KPT1-10-45 20~70N 2 2 10°45°70°KPT1-20-35 20~60N 2 2 20°35°75°KPT-12-30 20~70N 2 2 12°30°70°KPT-10-45 20~70N 2 2 10°45°70°KPT1-20-35 20~60N 2 2 20°35°75°接线图KPT系列两级跑偏开关，工作时是安装在输送带的两侧，当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。

当输送带跑偏严重，达到2级开关角度时，开关发系列两级跑偏开关具有可靠的出停机信号，实现输送带跑偏故障自动停机。
