(杭州新纪元)七氟丙烷(HFC-227ea)气体灭火系统产品说明书

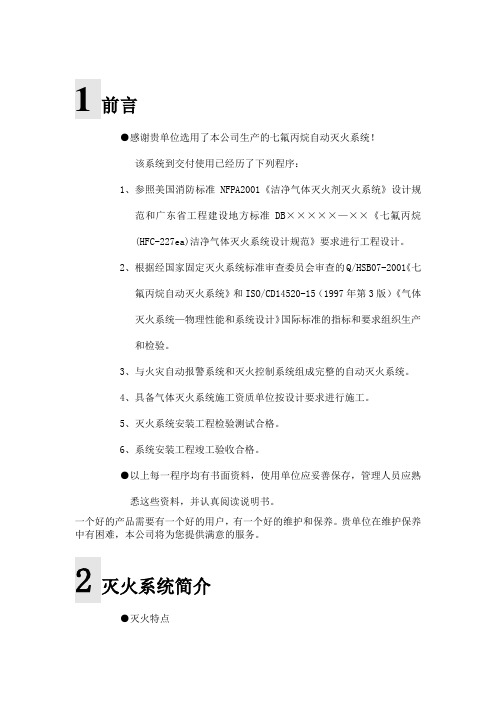

1前言●感谢贵单位选用了本公司生产的七氟丙烷自动灭火系统！该系统到交付使用已经历了下列程序：1、参照美国消防标准NFPA2001《洁净气体灭火剂灭火系统》设计规范和广东省工程建设地方标准DB×××××—××《七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范》要求进行工程设计。

2、根据经国家固定灭火系统标准审查委员会审查的Q/HSB07-2001《七氟丙烷自动灭火系统》和ISO/CD14520-15（1997年第3版）《气体灭火系统—物理性能和系统设计》国际标准的指标和要求组织生产和检验。

3、与火灾自动报警系统和灭火控制系统组成完整的自动灭火系统。

4、具备气体灭火系统施工资质单位按设计要求进行施工。

5、灭火系统安装工程检验测试合格。

6、系统安装工程竣工验收合格。

●以上每一程序均有书面资料，使用单位应妥善保存，管理人员应熟悉这些资料，并认真阅读说明书。

一个好的产品需要有一个好的用户，有一个好的维护和保养。

贵单位在维护保养中有困难，本公司将为您提供满意的服务。

2灭火系统简介●灭火特点1)保护环境。

七氟丙烷是无色、无味的气体，其臭氧耗损潜能值（ODP）为零，在ISO认可的洁净气体灭火剂中，其洁净性最好，具有清洁、低毒、电绝缘性能好、灭火效率高的特点。

2)保护生命安全。

七氟丙烷的未观察到不良反应浓度NOAEL值为9%，而一般七氟丙烷的灭火设计浓度为10%以下，对人体基本无害。

●灭火机理通过惰化火焰中的活性自由基,实现断链灭火。

●适用范围A类——固体表面火灾；B类——易燃液体火灾，包括一定量的庚烷火灾；C类——电气设备火灾，主要用于电子计算机房、电信通讯设备、过程控制中心、贵重的工业设备、图书馆、博物馆及艺术馆、机器人、洁净室、消声室、应急电力设施、易燃液体储存区、也可用于生产作业火灾危险场所，如喷漆生产线，电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓、以及船舶机舱、货舱等。

可编辑修改精选全文完整版一、概述七氟丙烷（HFC-227ea）是一种化学方式灭火的洁净气体灭火剂。

它无色、无味、不导电、不污染被保护对象。

特别是对大气臭氧层无破坏作用（ODP值为零），符合环保要求，是哈龙灭火剂在现阶段比较理想的替代物。

该灭火剂的灭火效能高、速度快、无二次污染。

柜式七氟丙烷灭火装置由贮存容器、容器阀、连接管、信号反馈装置、安全泄放装置、驱动装置、压力表、喷嘴、外壳箱体等组成。

我公司生产的七氟丙烷（HFC-227ea）灭火设备和装置采用国内外先进技术，具有灭火性能优良、灭火速度快；结构简单、易于安装；控制系统先进；工作可靠、使用维护方便等特点，是一种理想的哈龙替代产品，可广泛应用于电子计算机房、通讯设备房、金融系统的金库、档案室、广播电视中心、调控中心、中央管理室、控制室、数据室、精密设备室、发变电机房、变压器房、泵房、空调机房、文博库房等消防要求较高的场所。

1、七氟丙烷（HFC-227ea）灭火剂技术指标见表12、七氟丙烷（HFC-227ea）灭火剂物理性能沸点：-16.4℃液体密度： 1.41g/ml(20℃)冰点：-131.1℃臭氧层消耗潜能值（ODP）：0临界温度：101.7℃大气层停留时间：36年临界压力：2.91MPa 未观察到不良反应最大浓度（NOAEL）：9%蒸气压：0.39MPa 可观察到不良反应最小浓度（LOAEL）：10.5%蒸气密度：31.2kg/m3(20℃) 系统设计灭火浓度：8%3、七氟丙烷灭火系统和灭火装置基本参数工作环境温度：0℃～50℃工作环境湿度：≤95%主电源：AC 220V，50Hz 备用电源：DC 24V燃气型驱动器：直流电阻1～2Ω最小（直流）启动电流 1.2A最大（直流）安全电流150mA/5min贮存容器：40L、70L、90L、120L、150L喷射时间：≤10s充装密度：灭火装置：≤1120kg／m3 灭火系统：≤950kg／m3灭火剂贮存压力： 2.5 M Pa (装置)最大工作压力： 4.2 M Pa (装置)最小工作压力： 2.0 M Pa (装置)2）七氟丙烷灭火系统和灭火装置使用范围七氟丙烷灭火系统和灭火装置适用于扑灭下列火灾a)电气火灾；b)液体火灾和可熔固体火灾；c)固体表面火灾；d)灭火前能切断气源的气体火灾。

七氟丙烷气体灭火系统说明七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。

一、基本容七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。

目录简介构成灭火特性启动方式应用场所七氟丙烷气体灭火系统施工技术摘要编辑本段编辑本段简介七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。

编辑本段编辑本段构成七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。

二、灭火特性1、灭火效率高；2、洁净环保具有良好的清洁性，在大气中完全汽化不留残渣；3、经济实惠；4、良好的电气绝缘性；5、适用于有人工作的场所，对人体基本无害；6、携带方便，便于操作。

三、启动方式自动、手动、机械应急手动和紧急启动/停止四种控制方式，1、在自动控制状态下，自行控制监控防护区。

2、机械应急手动控制当保护区发生火情，而火灾报警控制器(或另设的手动控制盒)又不能发出灭火指令时，应通知保护区有关人员迅速撤离现场，关闭联动设备，然后拔出相应电磁阀上的安全止动片，压下手柄，即可打开选择阀、瓶头阀，释放灭火剂，实施灭火。

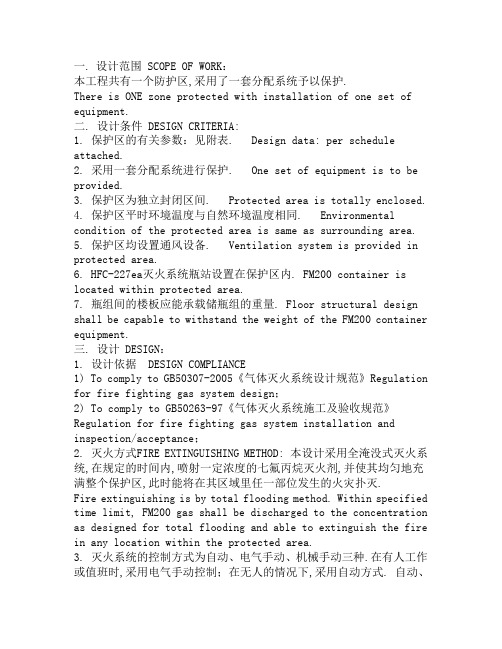

一. 设计范围 SCOPE OF WORK：本工程共有一个防护区,采用了一套分配系统予以保护.There is ONE zone protected with installation of one set of equipment.二. 设计条件 DESIGN CRITERIA:1. 保护区的有关参数：见附表. Design data: per schedule attached.2. 采用一套分配系统进行保护. One set of equipment is to be provided.3. 保护区为独立封闭区间. Protected area is totally enclosed.4. 保护区平时环境温度与自然环境温度相同. Environmental condition of the protected area is same as surrounding area.5. 保护区均设置通风设备. Ventilation system is provided in protected area.6. HFC-227ea灭火系统瓶站设置在保护区内. FM200 container is located within protected area.7. 瓶组间的楼板应能承载储瓶组的重量. Floor structural design shall be capable to withstand the weight of the FM200 container equipment.三. 设计 DESIGN：1. 设计依据 DESIGN COMPLIANCE1) To comply to GB50307-2005《气体灭火系统设计规范》Regulation for fire fighting gas system design；2) To comply to GB50263-97《气体灭火系统施工及验收规范》Regulation for fire fighting gas system installation and inspection/acceptance；2. 灭火方式FIRE EXTINGUISHING METHOD: 本设计采用全淹没式灭火系统,在规定的时间内,喷射一定浓度的七氟丙烷灭火剂,并使其均匀地充满整个保护区,此时能将在其区域里任一部位发生的火灾扑灭.Fire extinguishing is by total flooding method. Within specified time limit, FM200 gas shall be discharged to the concentration as designed for total flooding and able to extinguish the fire in any location within the protected area.3. 灭火系统的控制方式为自动、电气手动、机械手动三种.在有人工作或值班时,采用电气手动控制；在无人的情况下,采用自动方式. 自动、手动控制方式的转换,在灭火控制盘上实现（在保护区的门外设置手动控制盒, 手动控制盒内设有紧急停止与紧急启动按钮.）The fire extinguishing system shall be able for automatic control, electric control and mechanic control. Manual electric control shall be adopted with attendant; automatic control shall be adopted when without attendant; changeover of automatic and manual electric control could be set on the control panel installed at outside of the protected area. Emergency stop button shall be provided on the manual control panel.4. 保护区的要求Requirement inside protected area：1）保护区为独立区域 Protected area shall be isolated.2）保护区的耐火极限>0.5h,耐压强度>1200Pa - Fire rating of the protected area shall be >0.5 hour, mechanical strength shallbe >1200Pa.3）保护区的通风系统在喷放七氟丙烷灭火剂前应关闭,并设置防火阀门. All ventilation system shall be stopped with damper closed before FM200 gas is discharged.4）保护区的门应采用装有自动闭门器的防火门,保证在任何情况下均能从保护区内打开.Door of protected area shall be self-closing and fire rated and able to be opened to outside at any condition.5）在保护区外设置声光报警及释放信号标志.Sound and light alarm and gas discharge signal shall be installed at door outside of protected area.6）为保证人员的安全撤离,在释放灭火剂前,应发出火灾报警,火灾报警至释放灭火剂的延时时间为30秒.Fire audio and visual alarm shall be raised 30 second before gas emission to ensure people inside could evacuate safely.7）为保证灭火的可靠性,在灭火系统释放灭火剂之前,应保证必要的联动操作. 即灭火系统在发出灭火指令时,由控制系统发出联动指令,切断电源、关闭或停止一切影响灭火效果的设备.To ensure the reliability of the system, before gas emission, all interconnecting operation shall be closed and stop the equipment which would affect the gas extinguishing.8）保护区内设有排风设备,灭火剂喷放后,人手启动将废气排尽,人员方七氟丙烷（HFC-227ea）灭火系统设计说明－中英文对照可进入进行检修.Gas extraction equipment shall be provided. Before people entering the protected area after release of the FM200 gas, manual operation shall be able to extract all foul air inside.9）灭火系统的使用环境温度为0°C～50°C.Operation condition of the gas extinguishing system shall be 0o C to 50o C.10）设计计算结果：见附表 Design calculation is as attached.四. 安装 INSTALLATION1. 安装分为（HFC-227ea）灭火系统瓶组和喷嘴管路系统,根据设计图及现场情况进行.Installation include （HFC-227ea）gas container and emission nozzle and pipe work as depicted on design drawing and site condition.2. 灭火系统瓶组设置框架,保证设计尺寸,固定牢固,操作观察方便,外形美观.Gas container frame dimensions and appearance shall be easy for operation and checking and securely fixed.3. 管材采用无缝钢管,法兰连接,应符合GB8163《输送流体用无缝钢管》的规定.All pipe work shall be seamless type, flanged joint to GB8163 (regulation for fluid delivery tube, seamless type).4. 分布管系的水平定向敷设坡度,取顺向1～3/1000.Pipe work installation gradient shall be 1^3/1000.5. 未说明之处需严格按照GB50263-97《气体灭火系统施工及验收规范》进行施工.Unspecified work shall comply to GB50263-97 <regulation for gas extinguishing system installation and inspection/acceptance> 6. 施工中,管网的走向不得擅自改动,如必须改动,请与设计部门联系. Pipe work installation shall strictly follow the design, any change required shall be reported to the designer.五. 标志在保护区附近,应设置警告牌,警告牌上包括以下的内容："在报警时或释放七氟丙烷灭火剂时,应立即撤离该地区","在彻底通风前,请不要进入该地区".In protected area, sign board shall be installed to state “when3/ 83alarm for emission of FM200 gas is raised, people shall evacuate from the area immediately”六. 使用事项 OPERATION CONDITION1. 本工程的灭火系统启动操作方式分为自动、手动、机械应急三种. Gas extinguishing system operation include automatic, manual and mechanical for emergency.1）自动：即自动探测报警,发出火警信号.自动启动灭火系统进行灭火.Automatic: By automatic detection of fire, release of fire alarm, extinguish the fire automatically.2）手动：即自动探测报警,发出火警信号.经人工电气手动启动灭火系统执行灭火, 上述自动工况的电气手动工况的转换在灭火控制盘上实现,不论灭火控制按钮处于哪一种工况,当人为发出火警时,都可以使用该火警区的手动控制盒,电气手动启动灭火系统进行灭火,手动控制盒的另一项功能是它可以在灭火系统动作前,撤消灭火控制盘发出的本区域的指令,以防止不需由灭火系统进行灭火时启动灭火系统.Manual: By automatic detection of fire, manual operate the gas release mechanism for fire fighting. Under suchcondition, irrespective to the mode of the push button, the gas release control could be manually operated. Anotherfunction of the Manual operation is to abort the control instruction locally before release of gas to prohibitunnecessary fire fighting operation.3）机械应急 Mechanical emergency operationa. 一只探测报警,发出火警信号,但电气控制部分出现故障,不能执行灭火指令的情况下； When fire alarm is detected by one detector, fire alarm is raised, but the control is mal-functioned;b. 发现火警,由于电源发生故障或者自动探测报警系统失灵,不能执行灭火指令的情况下； When fire occurs, power supply of the detection system is inoperative or the detection is mal-functioned:c. 机械手动应急启动可以在钢瓶间或在区外进行,首先拔去所需灭火区域的启动装置电磁阀上的保险,按下应急手柄,使灭火系统工作,执行灭火功能,这务必在提前关闭影响灭火效果的设备,通知并确认人员已经撤离后方可实施. Mechanical manual operation could be executed七氟丙烷（HFC-227ea）灭火系统设计说明－中英文对照at the local control panel of the container or at outside of the protected area. Firstly, remove the protected cover of the release valve and press down the control handle for gas emission. Any equipment affecting the fire fighting process shall be stopped and notify people inside protected area to evacuate before press down for gas release.2. 无论什么情况下达指令,自指令下达后延时30秒左右启动灭火系统,以保证人员在规定的时间内从灭火区域撤离,自动灭火系统释放七氟丙烷灭火剂时包括释放后相当长的时间内,绝对不允许有人停留在灭火区域内.Under any condition, instruction for release of gas shall be delayed by 30 seconds to ensure people inside protected area are evacuated before gas releases. After release of gas for a certain time, people are strictly prohibited to stay inside protected area.3. 灭火系统动作释放七氟丙烷灭火剂后,经检验确认火灾已经扑灭的情况下,打开通风系统,向灭火作用区送入新鲜的空气,废气排除干净后,才允许人员进入.When FM200 gas is released and fire inside protected area is extinguished, gas extraction system shall be switched on and ensure foul air is removed before allowing people to enter the room.4. 灭火系统应有专人负责,经常进行检查和维护、保养,保持良好的工作状况.检查方法与要求可根据供货商提供的使用说明书进行.Gas extinguishing system shall be periodically examined and maintained to operational condition, detail of service and maintenance shall be as recommended by vendor.5. 灭火系统的七氟丙烷灭火剂储瓶和启动装置充装介质不允许发生泄漏,当七氟丙烷灭火剂重量下降5%启动装置的压力指示下降10%时,应及时充装和更新,恢复正常工作状况.Leakage of gas container and release mechanism is not allowed. When the weight of gas in container is reduced by 5% and the pressure of the release mechanism is reduced by 10%, the said container and mechanism shall be replaced with new one and set to normal operation condition.5/ 856. 建议在防护区外配置空气呼吸器或氧气呼吸器.Air inhaler or oxygen masks are recommended to be provided at outside of protected area.七. 验收 Inspection for acceptance.1. 本灭火系统按设计图安装完毕后,经检验合格,可提交验收.When installation is completed as designed and inspected as qualified, the work could be accepted.2. 验收试验合格后,经消防主管部门以及使用单位认可,即交付投入使用. After qualified test and approved by fire authority, operation could be effected.八. 七氟丙烷自动灭火系统动作程序如附图FM200 operation sequence shall be as attached drawing.九，设备选型:报警主机选用联动型气体灭火控制器;探测器选用智能光电型、智能差定温型.Equipment selection: alarm main panel shall be interconnected with gas extinguisher control panel, detector shall be intelligent type which can distinguish temperature of detection. 十，设备及探测器布置:报警控制器设于室外墙壁上距地1.5米高;电源由甲方提供专用消防电源接口220v ac,防护区内设两路烟感探测器并使每路探测器均能单独覆盖整个保护区.保护区门头上内设警铃.外设置声光警报器;保护区门头上外设喷洒指示灯及门边设紧急启停按钮. Location of equipment and detector: alarm control panel shall be installed on wall at outside of the protected area above floor level 1.5m; 220v ac power supply shall be provided by employer.2 detection circuits shall be provided inside protected area, each detector circuit shall be able to cover the whole of the protected area. Alarm bell shall be provided above door head of the protected area. Outside door, sound and visual alarm shall be installed. Gas release indicator light shall be installed on top of door head inside protected area. Emergency stop button shall be provided adjacent to the doorside.气体灭火系统启动前,联动切除非消防电源切除、空调电源.Before gas releases, interconnection shall disconnect all power supply including air conditioning, except for fire fighting equipment.七氟丙烷（HFC-227ea）灭火系统设计说明－中英文对照十一，设备安装高度:紧急启停按钮距地1.5m;报警控制器、电源箱底边距地 1.5m;声光警报器、喷洒指示灯的安装位置根据现场情况在定. Equipment mounting height: emergency stop button at 1.5m above floor, electrical panel bottom at 1.5m above floor; sound/light alarm, emission indicator light location to be decided on site. 十二，报警系统的接地端子应采用专用接地线直接与楼房接地装置相连接.Earth connection of the alarm system shall be terminated directly to the earth terminal of the building.十三，报警系统的供电应用专线,采用单相三线制,6平方毫米铜芯线引自楼房消防电源,控制室内设配电箱,用4平方毫米铜芯线接入报警设备电源接线端子,不得经过插座.Exclusively used power supply wiring for the alarm system shall be single phase 3 wire, 6mm2 copper, derived from fire service power supply system, socket connection is not allowed.连接线路电线须为耐火型电缆或是安装在钢管/铁槽内护套线.Wiring shall be fire retarding type and drawn in steel conduit or steel trunking.十四.INTEGRITY TEST 完全测试侍服器机房需按设计要求建造.四面墙璧，地板，天花板，门及门框全部用两小时耐火材料建造.所用材料，门及门框构造需有相关检证.建造完成，须有严紧测试.在机房外排烟风管，予留界面，用临时风机风管加压24小时，同时在VESDA探测管安装3通阀连接临时压力表，如压降轻微，方可接受.测试完成后，接口需用两小时耐火材料封闭，包括饰面.Server room/UPS room shall be constructed with 2 hours fire rated material for all walls, floor, ceiling, door and frame with certificate of compliance. Upon completion, INTEGRITY test shall be performed with gas generator connected to the room through a connector from outside. Pressure gauge shall be installed and connected to the probe tube of the VESDA unit, slight leakage is acceptable as compliance. The gas connector shall be sealed off with 2 hours fire rated material after test.十五，其他机电设备测试，按《德意志银行》规定要求完成.（见iPVT 测试表）. Other M&E tests shall be performed as per Deutsche Bank’s requirement.FM200 INTERLINK WITH FIRE DAMPER CONTROL. FM200喷气灭火系统与7/ 87防火发连动控制FM200 - 2 STAGE ALARM CONNECTING TO FMSFM200喷气灭火系统2级报警与FMS环控系统连接FM200系统收到感烟，温，或手动报警时，自动喷气灭火.程序如下,FM200 system operation sequence upon receipt of alarm：-1.感烟时，发出高分贝铃声，闪光警报.With detection of smoke, generate high db level bell and flashing light.2.感温时或手动时，发出高分贝尖声，闪光警报，喷出FM200气及启动FMS环控系统，自动拨出指定电话号用短信及语音报告走火.With detection of high temperature or by manual operation, generate high db level bell and flashing light and emit FM200 gas, start up FMS control system, dial out automatically to designated telephone number and send out voice and written message about the fire incident.。

广州市番禺振兴消防设备有限公司七氟丙烷灭火系统使用说明书近年来，为保护大气臭氧层、维护人类生态环境，国内外消防界已开发出多种替代卤代烷1201、1301的气体灭火剂及卤代烷替代灭火系统，七氟丙烷是目前替代物中应用较广的产品，且已应用多年，有较好的效果和一定的经验。

七氟丙烷（HFC-227ea）灭火剂具有清洁（在大气中完全汽化不留残渣）、低毒（无毒性反应浓度NOAEL=9%）、良好电绝缘性、灭火效率高、不破坏大气臭氧层（对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=0.6，大气中存留寿命ALT=31年）的特点，是替代卤代烷灭火剂的洁净气体中的较优者。

七氟丙烷的灭火机理与卤代烷系列灭火剂的灭火机理相似，属于化学灭火的范畴，通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。

七氟丙烷灭火系统适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。

不适用于扑救硝化纤维、硝酸纳等氧化剂或含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾，过氧化氯、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。

系统安全使用警示：本系统充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害。

2.系统主要性能参数2.1 灭火剂瓶组规格: 70L/100L/120L/150L2.2 20℃储存压力: 4.2MPa2.3 最大工作压力(50℃): 5.3MPa2.4 启动方式: 电磁启动、机械应急启动2.5 驱动气体瓶组氮气源压力: 6.0±1.0MPa(20℃)2.6 电磁驱动装置启动电源: DC24V/1.5A2.7 灭火剂充装密度: ≤950Kg/m32.8 灭火剂喷放时间: ≤8s2.9 防护区环境温度: -10℃～50℃2.9 灭火剂瓶组喷放剩余量: ≤2Kg/瓶组2.10 储瓶间室温要求: -10℃～50℃3.1单元独立系统指由一套灭火剂瓶组保护一个防护区的系统形式。

ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置 产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理● 装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

● 适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

● 对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。

3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

● 产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理●装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。

七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

在第一代的哈龙替代物中，七氟丙烷的综合性能最好。

本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。

灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。

本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。

●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。

当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。

●对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。

3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。

4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。

●产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。

一. 主要用途与适用围1. 概述七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作用，本身属于低毒，经过大量的毒性试验，七氟丙烷的毒性与1301相当，当设计浓度小于9%可用于经常有人工作的防护区，是一种理想的灭火剂。

七氟丙烷（HFC227ea）是一种有效的灭火剂，能够用于扑救可燃液体和可熔化固体的火灾、可燃固体的表面火灾、电气火灾。

七氟丙烷液相储存具有良好的稳定性，应用于全淹没系统，灭火以冷却、降低氧浓度和化学抑制作用为原理，灭火效果好。

适用于替代已有的卤代烷灭火系统，是卤代烷灭火剂较理想的替代品。

七氟丙烷灭火系统是由我国最早研制开发包括卤代烷1211、1301等气体灭火系统在的一批消防行业专家研制出的一种新型气体灭火系统设备，其性能稳定可靠，功能完备，灭火效果良好，且安装、维护、操作简便，省时省力。

2. 适用的场所电子计算机房、通讯机房、资料处理及贮存中心、紧急电力供应设施、发电机房、昂贵的医疗设施、图书馆和档案库、文物资料珍藏库等。

3. 七氟丙烷适合扑救以下物质火灾·可然液体和可熔化固体的火灾；·可燃固体的表面火灾：·电气火灾。

4. 七氟丙烷不适合扑救以下物质火灾·硝化纤维、氯酸钠、硝酸钠、火药等含氧化剂的化学制品火灾；·活泼金属，如：钠、钾、镁、钛、铀、锆等；·金属氢化物，如氢化钠、氢化钾等。

二. 系统技术参数1. 七氟丙烷灭火剂七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。

喷放后可自然排出或由通风系统迅速排除。

现场无残留物，不会受到污染，善后处理方便。

其物理特性见下表表1. 七氟丙烷物理性质2. 灭火机理七氟丙烷灭火剂由于缺乏对臭氧层具有破坏作用而对灭火有很好效果的溴元素，因而要求灭火浓度偏高。

七氟丙烷柜式灭火系统操作说明一、七氟丙烷柜式灭火系统简介及组成。

七氟丙烷（HFC-227EA）是一种无色无味，可低压液化贮存的以化学灭火方式为主的气体灭火剂，其毒性比卤代烷灭火剂更小，对臭氧层的耗损潜能值为零，具有不导电,无二次污染，灭火效能高对电器.电子设备无腐蚀及污损的特点，特别适用于有人员工作的场所，如计算机房、电讯中心、图书馆、配电房等重要场所的保护。

系统主设备组成：铁柜、贮存瓶、电磁阀、压力信号器、连接管（含弯头）、喷头。

二、七氟丙烷柜式灭火系统工作前提条件：电磁阀上装有挡片，是为了防止在运输、安装、调试过程中碰撞、震动使闸门误动作。

在现场安装完毕，设入使用前必须抽出挡片，再用螺丝紧固，否则阀门将打不开。

三、七氟丙烷柜式灭火系统控制方式：自动控制方式：由烟感或温感同时报警后，警铃、声光报警器开始发出响声报警，再延时30秒，气体会自动喷洒进行灭火，门口放气灯会显示禁止进入。

手动控制方式：在每个保护区门口和控制主机面板上都有一个紧急启动按钮，如果确定某个保护区有火情后，可以在门口按紧急启动按钮，也可以在控制器面板上按紧急启动按钮进行放气灭火。

三、控制器操作与故障处理说明1.开机：打主电和备电开关。

2.开电子锁：按一下键盘操作键再按一下调分键键盘锁灯亮允许操作。

3.火警：主控制器显示任一回路火警马上派人员到现场察看：①确认是火警②如果被确认为误报再把误报警排除主控制器复位紧急停止按钮复位。

4.故障：主控制器显示故障信号看主机面板显示的是什么故障：①主电：看是否停电。

②备电：看备用电池连接线是否松开。

③回路故障：到防护区看探测器有没有松落。

④掉载故障：电磁阀连线有没有松开。

5.手动操作：如发现防护区发生火警，探测器还没有发生动作时，就需要现场人员手动启动系统。

①直接按防护区门口的紧急启动按钮。

②主控制器面板上也有紧急启动按钮，直接按下就可以。

6.善后工作当气体系统灭火结束30分钟后，工作人员方可进入防护区重启主机，恢复系统的联动（如启动防护区内防火窗、排烟阀等）把防护区的烟雾排出区外。

1. 概述HFC－227ea灭火剂是以物理灭火方式为主，化学灭火方式为辅的气体灭火剂，分子式为CF3CHFCF3，化学名称为七氟丙烷，其特点是无色、无味、不导电、无二次污染，对臭氧层的耗损潜能值（ODP）为零，符合环保要求。

HFC －227ea灭火剂具有灭火效能高，不污染设备，电绝缘性好，灭火迅速等优点，是卤代烷灭火剂较理想的替代物。

我公司生产的HFC－227自动灭火系统具有：功能完善、工作准确可靠、密封性能好等特点，设有自动、电气手动和机械应急手动三种控制方式。

该系统主要由：自动报警灭火控制系统、灭火剂储瓶、启动气体储瓶、瓶头阀、安全阀、电磁瓶头阀、选择阀、单向阀、压力开关、框架、喷嘴、管道系统等主要部件组成。

根据使用要求，可组成单元独立系统、组合分配系统和无管网装置等多种形式，实施对单区和多区的消防保护。

主要适用于：电子计算机房、电讯中心、地下工程、海上采油平台、图书馆、档案馆、珍品库、配电房等重点单位的消防保护。

（本说明书仅介绍系统灭火装置，自动报警灭火控制系统详见电气使用说明书）。

执行标准：Q/3201NXQ 126－2006《5.6MPa七氟丙烷灭火系统及零部件》。

主要技术参数：16.报警灭火控制器17.控制线路18.手动控制盒19.放气指示灯20.声光报警器21.喷嘴22.火灾探测器23.灭火剂输送管道3．系统工作原理对于系统不同的控制方式，其工作原理如下：3.1 自动控制：将灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态。

当保护区发生火情，火灾探测器发出火灾信号，经报警控制器确认后，灭火控制器即发出声、光报警信号，同时发出联动指令，相关设备联动，经过一段延时时间，发出灭火指令，打开电磁瓶头阀释放启动气体，启动气体通过启动管道打开相应的选择阀和瓶头阀，释放灭火剂，实施灭火。

3.2 电气手动控制：将灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。
