跑偏开关实物接线图

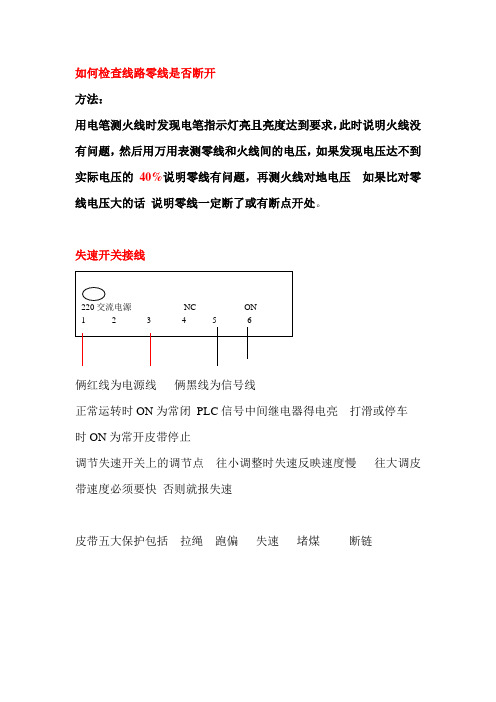

如何检查线路零线是否断开
方法：
用电笔测火线时发现电笔指示灯亮且亮度达到要求，此时说明火线没有问题，然后用万用表测零线和火线间的电压，如果发现电压达不到实际电压的40%说明零线有问题，再测火线对地电压如果比对零线电压大的话说明零线一定断了或有断点开处。

失速开关接线
俩红线为电源线俩黑线为信号线
正常运转时ON为常闭PLC信号中间继电器得电亮打滑或停车时ON为常开皮带停止
调节失速开关上的调节点往小调整时失速反映速度慢往大调皮带速度必须要快否则就报失速
皮带五大保护包括拉绳跑偏失速堵煤断链
PNP接近开关黑色线返回正电压NPN接近开关黑色线返回负电压
220V电气接近开关接线图
PPPNP。

天津华宁系列传感器接线图跑偏传感器的接线方法:（如下图）跑偏传感器图-4跑偏传感器的接线如图所示：只接一对接点，一般是接常开点，如果接到控制器里，则直接接线就行了，接到输入端的“IN ”和公共端上。

如果接到下位机里，还需要在输入端串接一个1K 和并联一个22K 的电阻。

入口跑偏传感器控制器接线方法下位机接线方法跑偏传感器入口图-5温度传感器的接线方法:（如下图）入口温度传感器控制器接线方法下位机接线方法温度传感器入口图-6温度传感器的接线方法如上图所示：如果接到控制器里，就直接接到控制器的输入端的“IN ”和公共端上；如果接到下位机里，还需要在输入端串接一个1K 和并联一个22K 的电阻。

堆煤传感器的接线方法（如下图）控制器接线方法入口外接大地外接大地入口下位机接线方法图-7跳线端子号：1:1000K （干煤） 2：750K 3：550K 4：350K （湿煤） 根据煤的干湿情况选择适当的跳线,选择哪个,就把跳线插在相应的端子上。

堆煤传感器的接线如上图所示：电源正--接控制器系统的“+”，电源负--接控制器系统的公共端，earth--接大地，com--接输入口的“IN ”。

如果接到控制器里，则接输出2，如果接到下位机里，则接输出1。

烟雾传感器的接线方法（如下图）烟雾传感器下位机输入口下位机接线方法烟雾传感器控制器输入口控制器接线方法图-8烟雾传感器的接线方法如上图所示：“”接到控制器系统的电源正；“”接到控制器系统的公共端；“4，5”接到控制器系统输入端的“IN”和公共端上，其中，在“4，5”端，如果接到控制器里，直接接线就可以了，如果接到下位机里，需要在输入端串接一个1K电阻在并联一个22K电阻。

速度传感器的接线方法（如下图）控制器或下位机输入端速度传感器内部接线端子图-9GSC-200/1000-SC速度图示如上图，A：对应电源正，B：对应电源负，C：信号输出D：对应公共端，接线时，B、D短接，并接到控制器或下位机的公共端上。

正泰双电源⾃动转换开关使⽤说明及接线图NZ7系列双电源说明书1、适⽤范围NZ7系列⾃动转换开关电器适⽤于交流⼯频50Hz,额定⼯作电压AC400V，额定⼯作电流⾄630A的三相四线双路供电电⽹中，⾃动将⼀个或⼏个负载电路从⼀个电源接⾄另⼀个电源，以保证负载电路的正常供电。

本产品适⽤于⼯业、商业、⾼层和民⽤住宅等较为重要的场所。

执⾏标准：GB/T。

2、型号及含义3、正常⼯作条件周围空⽓温度周围空⽓温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；⼤⽓条件⼤⽓的相对湿度在周围最⾼温度+40℃时不超过50%，在较低的温度下可以有较⾼的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产⽣的凝露，应采取特殊的措施。

污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列⾃动转换开关电器(以下简称⾃动转换开关)是结合先进的数字电⼦控制技术的新⼀代CB级产品。

产品具有体积⼩、节能、安装⽅便、功能先进齐全、可靠双重联锁保护等特点。

体积⼩单电机传动结构，利⽤电机正反旋转，实现转换功能，同时使产品⾼度降低，减⼩了安装空间。

节能驱动机构采⽤电动机传动⽅式，功耗⼩，噪⾳⼩。

功能先进齐全双重联锁保护采⽤机械联锁和电⽓联锁双重保护，防⽌两路电源同时接通；其中电⽓联锁采⽤直接指⽰⾃动转换开关的断路器触头位置⽅式，实现真正意义的电⽓联锁——防⽌触头熔焊、断路器⼿柄损坏、电路故障断路器脱扣等情况下发⽣⾃动转换。

6、控制器A型控制器集成⼀体分体模式，安装于柜内或柜体⾯板，可进⾏柜外操作。

根据⼯作电源状态，决定是否从⼀个电源转换到另⼀个电源。

发动机组的控制按键式⼿动强制转换动作控制电压AC230V50Hz操作：⾃动操作、⼿动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显⽰和操作界⾯LED数码管显⽰a.⾃动⼯作模式指⽰；b.⼿动⼯作模式指⽰；c.故障指⽰当开关出现故障或负载短路引起断路器跳闸后时此指⽰亮；d.常⽤电源电压参数显⽰区在⼯作状态时显⽰常⽤电源电压参数及转换延时时间，在设置状态下显⽰设置项⽬符号；e.常⽤电源侧电源断路器闭合、断开指⽰；f.设置状态指⽰;g.备⽤电源侧电源断路器闭合、断开指⽰；h.消防联动功能启动指⽰；i.常⽤电源侧电压、时间、频率单位；j.A、B、C相位；k.备⽤电源侧电压、时间、频率单位；l.备⽤电源电压参数显⽰区在⼯作状态时显⽰备⽤电源电压参数及转换延时时间，在设置状态下显⽰设置项⽬参数m.发动机启动信号指⽰n.⾃动、⼿动转换⽅式选择按钮在正常使⽤时⽤作⾃动、⼿动转换⽅式选择,在设置状态下为保存并退出功能。

使用前请仔细阅读说明书HFKPT1-12-30两级跑偏开关
产品介绍
两极跑偏开关又称防偏开关，用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。

本系列跑偏开关具有两级动作功能。

一级动作用于报警，二级动作用于自动停机。

胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。

当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。

当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。

参数：电压：380V,电流【可选】2A、3A、4A、5A、6A、7A、8A、9A、10A.
一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。

二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。

当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。

为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

皮带跑偏开关一、主要用途及适用范围HFKPT1系列两级跑偏开关系我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

是输送机自动化控制不可缺少的传感元件。

本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

二、技术性能和主要参数：三、结构特点：1．本产品采用铝合金铸造壳体、强度高、重量轻。

2．外壳防护等级达到IP65，可在恶劣环境下长期工作。

3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。

四、工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

五、安装调整1．将跑偏开关固定在支架上，然后安装在胶带机上。

2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。

) 3．立辊下端1/3处。

4．每100m胶带可安装跑偏开关3对(6台)详见图6。

外形尺寸图安装示意图七、订货须知：1、注明型号、数量、供货日期。

2、对开关触点数量有特殊要求时应予以注明。

3、覆塑钢丝绳及绳夹子、托绳环、安装支架。

需单独订购。

注：订购时应予以注明。

跑偏开关ROS—2D防偏开关用于皮带跑偏检测可固定在输送机纵梁的顶部或底部，通常安装在皮带两端距头部或尾部滚筒0．3到2米的地方。

皮带跑偏后，迫使动作臂偏离，触动报警微动开关。

如果继续偏离到停机触点，触动另一组触点，输送机就会保护性停机。

•通用的安装设计可使防偏开关随意安装在输送机纵梁顶部或底部•坚固的铸铝外壳，防护标准NEMA4，特殊的环境可选特殊的表面处理•整体式盖板易于接线及调整•不需拆除动作杆就可拆掉盖板•动作杆轴承额定转速5000转/分，适用皮带速度可达6．35米/秒•动作杆法向角调节范围为22．5°•法向夹角为10度时报警触点动作，法向夹角为之20度时停机触点动作。

技术规格•开关触点额定值：2个SPDT，10A/500V，供报警及停机用•外壳：铸铝防风雨处壳，防护等级NEMA 4•法向报警角度：在偏离垂直方向22．5°内可调•作用力：5磅•导线开孔：3／4”—14NPT跑偏开关分别安装于胶带输送机头部与机尾部两侧的机架上。

一.产品主要用途与适用范围1. 主要用途：PP系列跑偏开关主要用于带式输送机防跑偏，功能如下：1.轻微跑偏报警；2. 严重跑偏停机；3. 通信功能；4. 线路故障检测。

2. 适用范围：PP系列跑偏开关主要用于煤矿、码头、电厂、建材、化工、冶金等行业输送散料用带式输送机。

二.跑偏开关产品品种按使用环境分为：1. 户外型；2. 湿热带（三防）型。

主要功能：1. 普通型； 2. 通信功能。

三.型号意义四.产品主要技术参数产品主要技术参数见下表五.结构及工作原理PP系列跑偏开关采用立辊式测偏结构,利用胶带跑偏时产生的横向位移使立辊偏转，以立辊的偏转角确定胶带跑偏量。

当偏转角达到12 ︒时，1级开关动作，输出轻跑偏报警信号；当偏转角达到25 ︒时2级开关动作，输出跑偏停机信号，见图1：图1六.外型及安装尺寸跑偏开关的外形及安装尺寸见图2图2七.机械安装跑偏开关的设置点应选在机头、机尾和中间部位，并成对地安装在胶带两侧，立辊应与胶带面相垂直，带面距立辊底约40～50mm处，带边距立辊50～100mm。

见图3图3八.电气安装8.1 通信功能跑偏开关的电缆设置见图4图48.2 RS485/487型跑偏开关内部接线见图5图5图5中：1～6号端子接来自综保仪方向的总线电缆，1～2号为停机线，1号为停机回程线，接白色，2号为停机输入线，接蓝色；3～4号为485总线，3号为B接黄色，4号为A接绿色；5～6为电源输入，5号为DC24V接红色，6号为GND接黑色。

7～12号端子接后继总线电缆，7～8为电源输出，7号为GND接黑色，8号为DC24V 接红色，9～10号为485总线，9号为A接绿色，10号为B接黄色；11～12号为停机线，11号停机输入线，接蓝色，12号停机回程线，接白色。

8.3 通信参数用拨码开关设置见图6图6拨码开关：S1设置本机地址，2进制，1为最低位，7为最高位；S2为终端开关，当开关在总线上处于最远端时将其置为"1"(ON)，同时将11、12号端子短路，否则置"0"。

皮带跑偏传感器TS1-TS2系列安装使用说明书部件号 TS1V4AI/TS2V4CAI/TS2V34AITS1系列TS2系列APPROVED Class II Div. 1C US ®TS1系列与TS2系列的唯一区别是TS1为线入式，不带导线密封管螺纹接口;TS2带1/2英寸NPT 导线密封管螺纹接口。

除此之外，两个系列产品完全一样。

TS2V34AI 指示灯为绿色，其余所有TS 系列产品指示灯为红色。

TS1系列不带导线密封管接口螺纹传感器出线没有额外保护TS2系列带导线密封管接口螺纹内螺纹尺寸:1/2" NPT尊贵的4B产品用户:感谢购买4B产品和对4B公司的信任！安装使用产品前请务必认真完整阅读并理解本说明书的全部内容。

所有4B产品都有相应的涉及安全的基本要求，为保证您购买的产品长期安全高效地工作，务必特别留意相关的安全须知。

如不严格遵守相关的安全要求可能带来严重伤害甚至死亡事故。

客户安全须知1. 必须完整阅读所有与本产品有关的全部文字说明必须认真阅读并完全理解有关责任、安装操作和安全说明才能安全有效地使用本产品。

2. 必须彻底弄清您的真正需求是什么每个客户都独一无二，每个应用也是如此。

所以只有用户自身才真正了解自己的需求，才真正了解自己设施运行的能力。

如有需要了解更多4B产品性能或有技术疑问请登录我公司网站h ttp://或拨打公司服务热线电话189****6321，我们的专业工程师随时为您解答疑问。

3. 选择有资质、能力强的安装公司4B正确合理的安装对设备的安全和运行至关重要。

如果您请 以外的公司进行安装，务必找那些有资质、有经验的电气安装公司进行设备安装。

4.建立并严格遵循定期检查维护计划建立并严格遵循定期检查维护计划，确保您的系统一直处于良好的工作状态。

如何确立定期检查的周期客户最有发言权，客户了解到的观察指标越多，制定的检修周期越适当。

这些指标包括但不仅限于：天气状况、生产设施的结构、设备运行的时间长度、动物或昆虫寄生状况、对自己员工执行力的了解等等。
