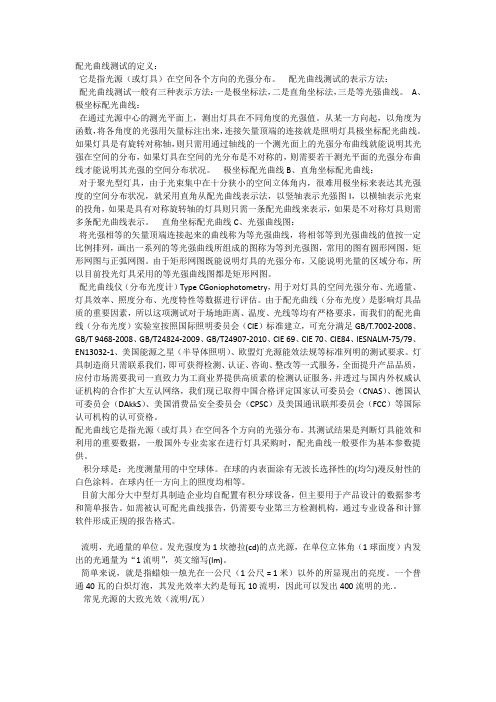

配光曲线测试的定义：它是指光源（或灯具）在空间各个方向的光强分布。
配光曲线测试的表示方法：配光曲线测试一般有三种表示方法：一是极坐标法，二是直角坐标法，三是等光强曲线。
A、极坐标配光曲线：在通过光源中心的测光平面上，测出灯具在不同角度的光强值。
从某一方向起，以角度为函数，将各角度的光强用矢量标注出来，连接矢量顶端的连接就是照明灯具极坐标配光曲线。
如果灯具是有旋转对称轴，则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布，如果灯具在空间的光分布是不对称的，则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。
极坐标配光曲线B、直角坐标配光曲线：对于聚光型灯具，由于光束集中在十分狭小的空间立体角内，很难用极坐标来表达其光强度的空间分布状况，就采用直角从配光曲线表示法，以竖轴表示光强图I，以横轴表示光束的投角，如果是具有对称旋转轴的灯具则只需一条配光曲线来表示，如果是不对称灯具则需多条配光曲线表示。
直角坐标配光曲线C、光强曲线图：将光强相等的矢量顶端连接起来的曲线称为等光强曲线，将相邻等到光强曲线的值按一定比例排列，画出一系列的等光强曲线所组成的图称为等到光强图，常用的图有圆形网图，矩形网图与正弧网图。
由于矩形网图既能说明灯具的光强分布，又能说明光量的区域分布，所以目前投光灯具采用的等光强曲线图都是矩形网图。
配光曲线仪（分布光度计）Type CGoniophotometry，用于对灯具的空间光强分布、光通量、灯具效率、照度分布、光度特性等数据进行评估。
由于配光曲线（分布光度）是影响灯具品质的重要因素，所以这项测试对于场地距离、温度、光线等均有严格要求，而我们的配光曲线（分布光度）实验室按照国际照明委员会（CIE）标准建立，可充分满足GB/T.7002-2008、GB/T 9468-2008、GB/T24824-2009、GB/T24907-2010、CIE 69、CIE 70、CIE84、IESNALM-75/79、EN13032-1、美国能源之星（半导体照明）、欧盟灯光源能效法规等标准列明的测试要求。
LM-79固态照明产品的电气和光度测试规程一、目的固态照明产品的电气和光度测试（适用于IESLM-79-08 ）二、范围使用与基于LED控制电路和散热器的固态照明产品三、相关定义光度测量包括：1、总光通量、发光效率、在一个或多个方向的光强、色度坐标、相关色温、显色指数电气测量包括：1、AC供电产品：输入AC电压的RMS值、输入AC电流的RMS值、输入AC功率、输入电压频率、功率因数2、DCC供电产品：输入DC电压、输入DC电流、输入功率四、环境条件1、空气温度：环境温度维持在25℃± 1℃2、热环境：如产品靠导热性低的辅助材料支撑，产生的任何偏差都应计算出来3、空气对流：被测SSL产品周围的空气流动应使正常对流气体不受影响五、测试1、分光光度计测试（1）SSL产品的安装：SSL产品的广度中心与分布光度计探头旋转中心重合（2）工作方向：SSL产品应该在制造商推荐的产品工作方向上（3）稳定：在规定的环境条件下进行，在光输出和电能经过30分钟之后，至少有3个指数的变化范围低于0.5%时，可以认为产品已达到稳定（4）扫描分辨率：扫描分辨率应能够精确界定测试产品，SSL产品光强快速变化或不稳定时应使用更高的角度分辨率（5）色度测试：两个水平角度最小为φ=0°和90°，对于平均光强超过最大强度10%的θ角只需进行色度测量。
2、积分球测试（1）样品大小：4π测试法中，SSL产品表面总面积应小于球壁中面积的2%，线性产品长度最长不超过球体直径的2/3；2π测试法中，积分球的开口直径应该小于球体直径的1/3 （2）工作方向：SSL产品应该在制造商推荐的产品工作方向上（3）稳定：在规定的环境条件下进行，在光输出和电能经过30分钟之后，至少有3个指数的变化范围低于0.5%时，可以认为产品已达到稳定六、测试报告测试报告应列出每个SSL工作特性的所有重要数据，还应列有所有与测试环境、仪器类别、SSL产品和标准灯的有关资料。

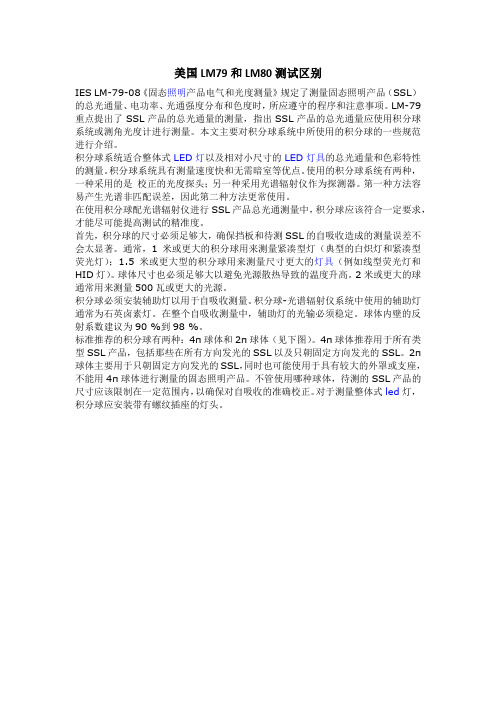

美国LM79和LM80测试区别IES LM-79-08《固态照明产品电气和光度测量》规定了测量固态照明产品（SSL）的总光通量、电功率、光通强度分布和色度时，所应遵守的程序和注意事项。
LM-79重点提出了SSL产品的总光通量的测量，指出SSL产品的总光通量应使用积分球系统或测角光度计进行测量。
本文主要对积分球系统中所使用的积分球的一些规范进行介绍。
积分球系统适合整体式LED灯以及相对小尺寸的LED灯具的总光通量和色彩特性的测量。
积分球系统具有测量速度快和无需暗室等优点。
使用的积分球系统有两种，一种采用的是校正的光度探头；另一种采用光谱辐射仪作为探测器。
第一种方法容易产生光谱非匹配误差，因此第二种方法更常使用。
在使用积分球配光谱辐射仪进行SSL产品总光通测量中，积分球应该符合一定要求，才能尽可能提高测试的精准度。
首先，积分球的尺寸必须足够大，确保挡板和待测SSL的自吸收造成的测量误差不会太显著。
通常，1米或更大的积分球用来测量紧凑型灯（典型的白炽灯和紧凑型荧光灯）；1.5米或更大型的积分球用来测量尺寸更大的灯具（例如线型荧光灯和HID灯）。
球体尺寸也必须足够大以避免光源散热导致的温度升高。
2米或更大的球通常用来测量500瓦或更大的光源。
积分球必须安装辅助灯以用于自吸收测量。
积分球-光谱辐射仪系统中使用的辅助灯通常为石英卤素灯。
在整个自吸收测量中，辅助灯的光输必须稳定。
球体内壁的反射系数建议为90 %到98 %。
标准推荐的积分球有两种：4π球体和2π球体（见下图）。
4π球体推荐用于所有类型SSL产品，包括那些在所有方向发光的SSL以及只朝固定方向发光的SSL。
2π球体主要用于只朝固定方向发光的SSL，同时也可能使用于具有较大的外罩或支座，不能用4π球体进行测量的固态照明产品。
不管使用哪种球体，待测的SSL产品的尺寸应该限制在一定范围内，以确保对自吸收的准确校正。
对于测量整体式led灯，积分球应安装带有螺纹插座的灯头。

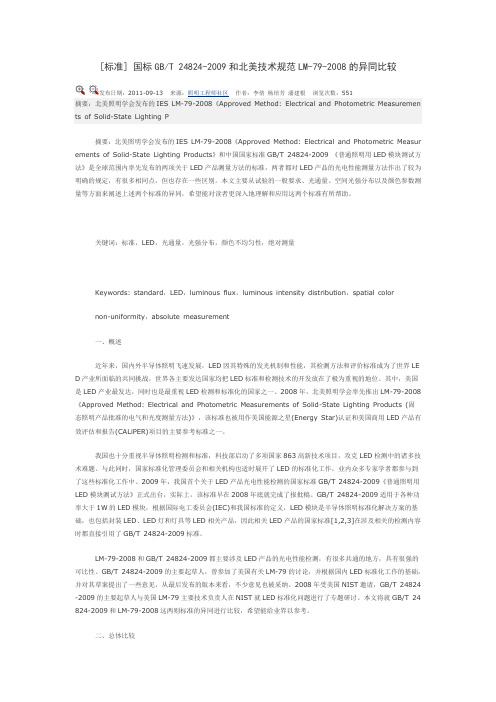

[标准] 国标GB/T 24824-2009和北美技术规范LM-79-2008的异同比较发布日期：2011-09-13来源：照明工程师社区作者：李倩杨培芳潘建根浏览次数：551摘要：北美照明学会发布的IES LM-79-2008《Approved Method: Electrical and Photometric Measuremen ts of Solid-Stat e Lighting P摘要：北美照明学会发布的IES LM-79-2008《Approved Method: Elect rical and Photometric Measur ements of Solid-Stat e Lighting Products》和中国国家标准GB/T 24824-2009 《普通照明用LED模块测试方法》是全球范围内率先发布的两项关于LED产品测量方法的标准，两者都对LED产品的光电性能测量方法作出了较为明确的规定，有很多相同点，但也存在一些区别。
本文主要从试验的一般要求、光通量、空间光强分布以及颜色参数测量等方面来阐述上述两个标准的异同，希望能对读者更深入地理解和应用这两个标准有所帮助。
关键词：标准，LED，光通量，光强分布，颜色不均匀性，绝对测量Keywords: st andard，LED，luminous flux，luminous intensity distribution，spatial colornon-uniformity，absolute measurement一、概述近年来，国内外半导体照明飞速发展，LED因其特殊的发光机制和性能，其检测方法和评价标准成为了世界LE D产业所面临的共同挑战，世界各主要发达国家均把LED标准和检测技术的开发放在了极为重视的地位。
其中，美国是LED产业最发达，同时也是最重视LED检测和标准化的国家之一。
2008年，北美照明学会率先推出LM-79-2008《Approved Method: Electrical and Photometric Measurements of Solid-State Lighting Product s (固态照明产品批准的电气和光度测量方法)》，该标准也被用作美国能源之星(Energy Star)认证和美国商用LED产品有效评估和报告(CALiPER)项目的主要参考标准之一。

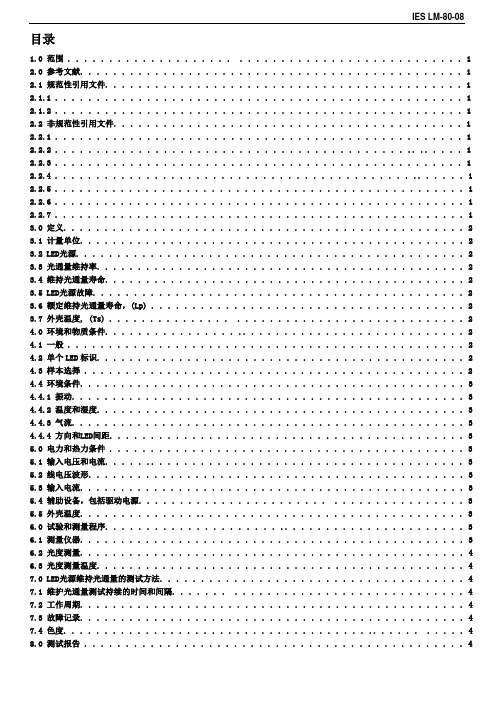

目录1.0 范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.0 参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.1 规范性引用文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.1.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.1.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.2 非规范性引用文件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.2.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.2.2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. . . . . 1 2.2.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.2.4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . 1 2.2.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2.2.6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12.2.7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13.0 定义. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3.1 计量单位. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3.2 LED光源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3.3 光通量维持率. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3.4 维持光通量寿命. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3.5 LED光源故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3.6 额定维持光通量寿命，(Lp) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23.7 外壳温度, (Ts) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24.0 环境和物质条件. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4.1 一般 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4.2 单个LED标识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4.3 样本选择 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4.4 环境条件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4.4.1 振动. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4.4.2 温度和湿度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4.4.3 气流. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34.4.4 方向和LED间距. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.0 电力和热力条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 5.1 输入电压和电流. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 5.2 线电压波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 5.3 输入电流. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 5.4 辅助设备，包括驱动电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35.5 外壳温度. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36.0 试验和测量程序. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . 3 6.1 测量仪器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 6.2 光度测量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46.3 光度测量温度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47.0 LED光源维持光通量的测试方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 7.1 维护光通量测试持续的时间和间隔. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 7.2 工作周期. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 7.3 故障记录. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47.4 色度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . 48.0 测试报告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4介绍这一验证方法，LM-80，涵盖了以无机LED为基础的封装，阵列和模组的维持光通量的测量。
lm79标准测试方法和要求LM-79标准是美国照明工程学会（IES）制定的一项关于照明产品性能测试的标准。
该标准提供了一种方法来测量和评估照明产品的光电参数，包括颜色性能、光通量、光效等。
首先，LM-79标准规定了测试设备的要求。
测试设备必须符合国际标准，能够提供准确和可重复的测量结果。
这些设备主要包括光度测量仪、色度测量仪、照度测量仪和光谱辐射计。
其次，LM-79标准规定了样品的测试方法。
测试样品应采用整体封装的照明产品，并且必须在特定的工作温度和电压条件下进行测试。
测试应该在一个恒定的环境中进行，以保证结果的准确性。
颜色性能的测试主要包括颜色温度、色纯度和色坐标等参数的测量。
颜色温度是指照明产品发出的光线的颜色，通常用开尔文（K）表示。
色纯度是指光线的纯度，通常用CRI（Color Rendering Index）指数表示。
色坐标是指光线在CIE色彩空间中的位置，通常用CIE（Commission Internationale del'Eclairage）xy坐标表示。
这些参数的测量可通过使用色度测量仪来完成。
光通量是指照明产品的发光功率，通常用流明（lm）来表示。
测试方法主要包括整体光通量和发射角光通量的测量。
整体光通量是指照明产品在所有发射角度上的总发光功率，可通过使用光度测量仪来测量。
发射角光通量是指在特定角度范围内的发射功率，可通过使用角度可调整的光度测量仪来测量。
光效是指照明产品的光产出与其耗电量之间的比值。
光效可以通过将整体光通量除以照明产品的功耗来计算得出。
为了获得准确的光效值，应该在特定电流和电压条件下进行测量。
除了上述的光电参数外，LM-79标准还规定了辐射功率和辐射量的测量方法。
辐射功率是指发光源单位时间内辐射的能量，可通过使用光谱辐射计来测量。
辐射量是指单位时间内发光源辐射的能量总和，可通过将辐射功率与时间相乘来计算。
总结起来，LM-79标准为照明产品的光电参数测试提供了一种统一的方法和要求。
LM-79和LM-80是北美照明协会针对LED产品的测试方法标准：LM-79是固态照明产品电气和光度测量的方法针对所有LED产品的测试方法，包含测试内容：1、电参数（功率、电压、电流、功率因数）2、颜色参数3、光通量、光效4、光强分布5、色度不均匀性LM-80是针对LED光源光通维持率的测试方法针对LED光源而非LED灯泡和灯具，包含测试内容：1、光源在不同温度下的光通维持率2、光源在不同温度下的色度维持率LM-79和LM-80与能源之星的关系：LM-79：能源之星中有大量光色参数的要求，其测试方法均引用LM-79作为测试方法标准LM-80：LM-80的测试数据作为成品光源光通量的引用数据以计算成品灯的光通维持率和色度维持率并非有了LM-80数据就不需做光通维持率，同样需要测试验证。
IES LM-79-08标准版权所有2008照明工程协会。
照明工程协会董事会于2007年12月31日认定该报告为照明工程协会学报。
保留所有权利。
未经照明工程协会事先书面许可，不得以任何形式、电子检索系统或者其他方式复制该出版物的任何内容。
该报告由照明工程协会出版，所在地为纽约华尔街120号（邮编：10005）。
照明工程协会标准与准则经委员会一致同意制定，并由位于纽约的照明工程协会办事处编制。
请注意文体与准确度。
若发现该文件存在任何错误，请按照上述地址将其发送至教育与技术部门总监Rita Harrold，以获验证和修改。
照明工程协会热诚欢迎并希望收到反馈意见与评论。
ISBN # 978-0-87995-226-6该报告在美国印刷。
免责声明照明工程协会出版物按照一致同意的标准制定过程制定，该过程获得美国国家标准协会的批准。
该过程总结了代表不同观点与利益的志愿者的意见，以对照明参数推荐值达成一致。
而照明工程协会在管理该过程以及制定政策和程序以提高一致意见制定的公正性时，并没有对此处出版的任何信息的准确性或完整性作出保证或担保。
L M-80-08标准中文版1(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LM-80-08标准中文版IES 北美照明工程协会认定方法：LED光源流明维护率测量照明工程协会关于LED光源流明维护率测量的认定方法照明工程协会批准出版该委员会报告。
修订建议应遵照照明工程协会的有关规定。
编制：北美照明工程协会试验程序委员会下属的固态光源小组委员会版权所有：2008北美照明工程协会。
照明工程协会董事会于2008年9月22日认定该报告为北美照明工程协会学报。
保留所有权利。
未经照明工程协会事先书面许可，不得以任何形式、电子检索系统或者其他方式复制该出版物的任何内容。
该报告由北美照明工程协会出版，所在地为纽约华尔街120号(邮编：10005)。
照明工程协会标准与准则经委员会一致同意制定，并由位于纽约的照明工程协会办事处编制。
请注意文体与准确度。
若发现该文件存在任何错误，请按照上述地址将其发送至教育与技术部门总监Rita Harrold，以获验证和修改。
照明工程协会热诚欢迎并希望收到反馈意见与评论。
ISBN # 978-0-87995-227-3该报告在美国印刷。
源流明维护率的认定方法简介该认定方法LM-80适用于基于无机LED的包装、阵列和模块。
LM-80旨在指导光输出维持而非任何其他失效模式。
该文件中术语“源”仅指包装、阵列和模块。
该认定方法描述了LED 光源在受控条件下进行操作的程序，该操作旨在获取灯具在其使用期限内产生的光输出变化的最佳参照数据。
这些光源必需在外部辅助设备上进行操作。
LED通常具备很长的使用寿命特性，且依靠驱动电流和使用条件可以使用50000小时或者更久。
与所有光源一样，LED发出的光输出随着输出时间会慢慢减弱。
与传统光源不同的是，LED不会彻底失效。
因此，随着时间的变化，流明维护率会导致更慢的光输出，而非规格中预期的或者规范、标准规范或规则中要求的情况。
