看懂室内照明电气施工图

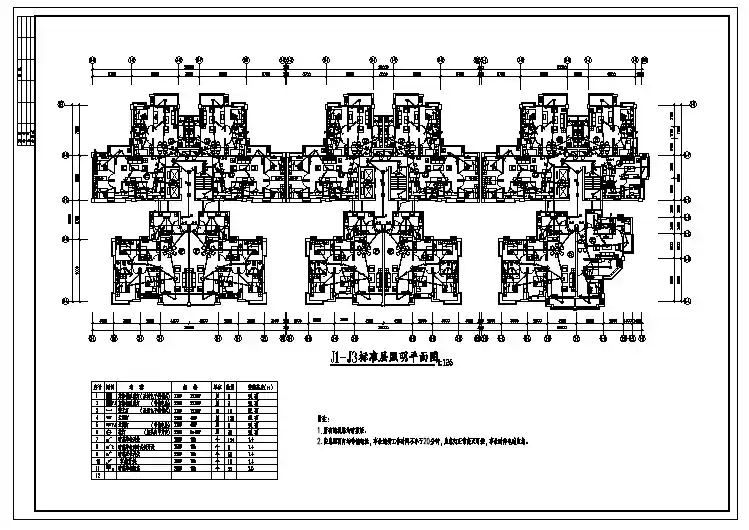

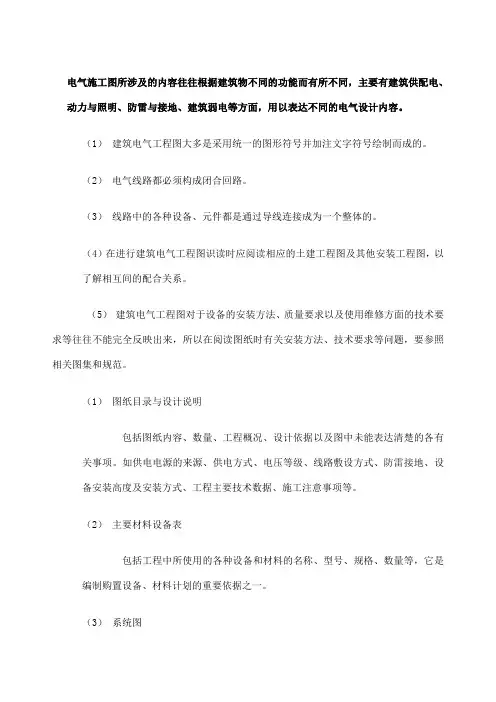

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

（2）电气线路都必须构成闭合回路。

（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

（5）控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

（6）安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

（7）安装大样图（详图）安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

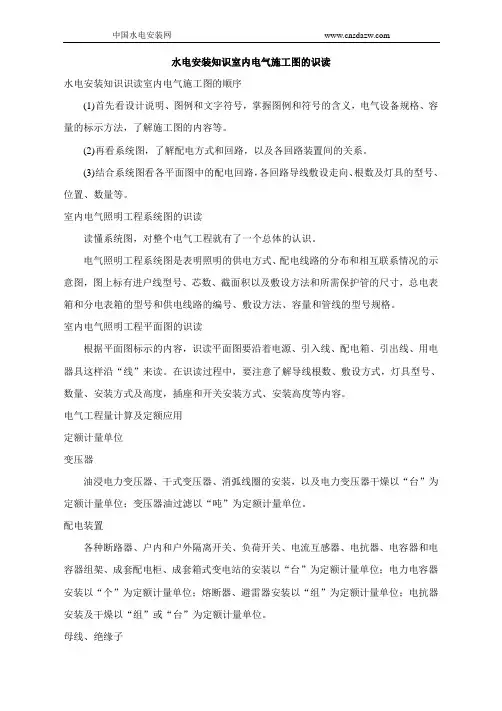

水电安装知识室内电气施工图的识读水电安装知识识读室内电气施工图的顺序(1)首先看设计说明、图例和文字符号，掌握图例和符号的含义，电气设备规格、容量的标示方法，了解施工图的内容等。

(2)再看系统图，了解配电方式和回路，以及各回路装置间的关系。

(3)结合系统图看各平面图中的配电回路，各回路导线敷设走向、根数及灯具的型号、位置、数量等。

室内电气照明工程系统图的识读读懂系统图，对整个电气工程就有了一个总体的认识。

电气照明工程系统图是表明照明的供电方式、配电线路的分布和相互联系情况的示意图，图上标有进户线型号、芯数、截面积以及敷设方法和所需保护管的尺寸，总电表箱和分电表箱的型号和供电线路的编号、敷设方法、容量和管线的型号规格。

室内电气照明工程平面图的识读根据平面图标示的内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器具这样沿“线”来读。

在识读过程中，要注意了解导线根数、敷设方式，灯具型号、数量、安装方式及高度，插座和开关安装方式、安装高度等内容。

电气工程量计算及定额应用定额计量单位变压器油浸电力变压器、干式变压器、消弧线圈的安装，以及电力变压器干燥以“台”为定额计量单位；变压器油过滤以“吨”为定额计量单位。

配电装置各种断路器、户内和户外隔离开关、负荷开关、电流互感器、电抗器、电容器和电容器组架、成套配电柜、成套箱式变电站的安装以“台”为定额计量单位；电力电容器安装以“个”为定额计量单位；熔断器、避雷器安装以“组”为定额计量单位；电抗器安装及干燥以“组”或“台”为定额计量单位。

母线、绝缘子（1）绝缘子安装以“10串（10个）”为定额计量单位；（2）穿墙套管安装以“个”为定额计量单位；（3）软母线安装、软母线引下线、跳线及设备连接以及组合软母线安装以“跨／三相”为定额计量单位；（4）带形铜、铝母线及其引下线安装以“10m/单相”为定额计量单位；（5）带形母线用伸缩接头及铜过渡板安装以“个”为定额计量单位；（6）槽型母线安装以“10m／单相”为定额计量单位；（7）槽型母线与发电机、变压器连接以“台”为定额计量单位，与断路器、隔离开关连接以“组”为定额计量单位；（8）共箱母线安装、低压封闭式插接母线槽安装以“10m”为定额计量单位；（9）封闭母线槽进出分线箱安装以“台”为定额计量单位；（10）重型母线安装以“吨”为定额计量单位，重型母线伸缩器以“个”为定额计量单位，导板制作、安装以“束”为定额计量单位；（11）重型母线接触面加工以“片/单相”为定额计量单位。

一、室内电气照明施工图应包括的内容1、图纸目录及设计说明①目录表明电气照明施工图的编制顺序及每张图的图名，便于查询；②设计说明中主要说明电源来路，线路材料及敷设方法，材料及设备规格、数量、技术参数、供货厂家，施工中的有关技术要求等。

2、电气原理图电气照明施工图具有很强的原理性，其接线原理应按电工学的有关规定执行。

电气原理图主要表明下列内容：①建筑物内的配电系统的组成和连接的原理；②各回路配电装置的组成，用电容量值；③导线和器材的型号、规格、根数、辐射方法、穿线管的名称、管径；④各回路的去向；⑤线路中设备、器材的接地方式。

3、电器照明施工平面图：电气照明施工图是在建筑平面图的基础上绘制而成的，主要表明下列内容：①电源进户线的位置，导线规格，型号根数，引入方法（架空引入时注明架空高度，从地下敷设引入时注明穿管材料、名称、管径等）；②配电箱的位置（包括主配电箱、分配电箱等）；③各用电器材、设备的平面位置、安装高度、安装方法、用电功率等；④线路的敷设方法，穿线器材的名称、管径、导线名称、规格、根数；⑤从各配电箱引出回路的编号；⑥屋顶防雷平面图及室外接地平面图，还反映防雷带布置平面，选用材料、名称、规格、防雷引下方法，接地极材料、规格、安装要求等。

4、电气安装大样图电气安装大样图是表明电气工程中某一部位的具体安装节点详图或安装要求的图样，通常参见现有的安装手册，除特殊情况外，图纸中一般不予画出。

二、室内电气照明施工图的识读及注意事项1、常用电气照明线路及灯具、器材的图例如下表：2序号代号照明灯具安装方式1 X 线吊式2 L 链吊式3 G 管吊式4 D 吸顶式5 B 壁装式6 R 嵌入式7 Z 座灯头式8 L 沿梁下式9 Q 沿墙10 D 沿地板11 Z 沿柱12 P 沿天棚13 M 明敷14 A 暗敷15 G 穿焊接钢管敷设16 DG 穿电线管敷设17 VG 穿硬塑料管敷设18 CP 瓷瓶敷设3要正确识读室内电气照明施工图，可从以下几方面招手：①从设计说明入手，了解整个设计的意图及有关要求；②从电气接线原理图中了解整个建筑的接线方法及总回路数；③在识读电气照明平面图时，可以沿着导线布置程序循序渐进；④防雷接地平面图，表明防雷带的布置、室外接地极的位置及有关材料安装要求。

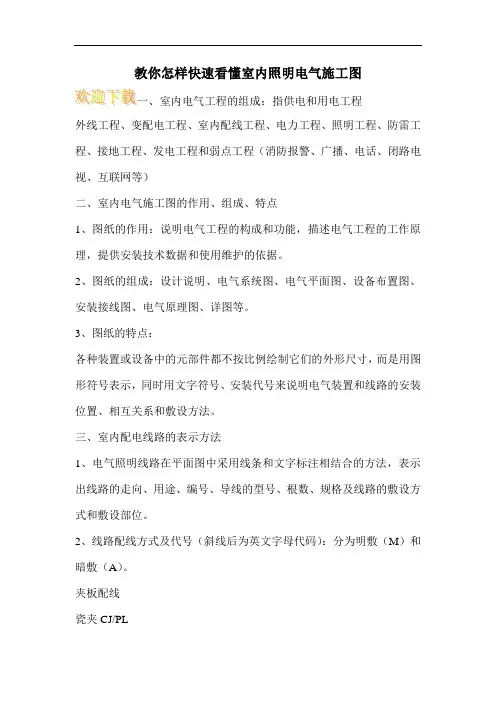

教你怎样快速看懂室内照明电气施工图外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警、广播、电话、闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配塑料线槽配线钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线(一般不标注)T铝芯导线L绝缘种类：聚氯乙烯绝缘V橡胶绝缘X氯丁橡胶绝缘XF聚乙烯绝缘Y 内护套聚氯乙烯套V聚乙烯套Y其它特征绝缘导线、平行B双绞线S软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB铜芯聚氯乙烯绝缘平行软线RVS铜芯聚氯乙烯绝缘绞型软线RV铜芯聚氯乙烯绝缘软线RX、RXS铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。

看懂室内照明电气施工图————————————————————————————————作者：————————————————————————————————日期：怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。
