项目四 电气控制原理图识绘知识目标1．了解继电器—接触器控制电路特征2．掌握图框和标题框的绘制3．掌握常用电器的电气图形符号的绘制4．熟练应用栅格及捕捉功能5．熟练应用辅助线绘图6．掌握继电器—接触器电路图绘制步骤及方法项目任务完成下列由简到易的3个继电器接触器控制线路的绘制，学习继电器接触器控制电路基本识图知识、控制电路的绘制方法。
•三相异步电动机直接启动电路•电动机顺序控制电路•典型机床控制电路三相异步电动机直接启动电路图电动机顺序控制电路图典型机床控制电路图1.电机直接启动电路图绘制2.电机顺序控制电路图绘制3.镗床控制线路图绘制1.电气图图幅的绘制2.捕捉和栅格3.继电器—接触器控制系统介绍4.继电器—接触器控制电路图识图项目相关知识一项目实施——绘制调频电路图二任务一图幅的绘制①建立图层②绘制图框将“0”图层切换为当前图层。
单击“矩形”命令，按照下列命令行提示输入参数进行A4图框尺寸设置。
•外框：297×210指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d指定矩形的长度 <10.0000>: 297指定矩形的宽度 <10.0000>: 210指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:•内框：选择不需装订的图纸类型，内框和外框四周距离相等。
用“偏移”命令绘制距离为10的内框。
命令: _offset当前设置: 删除源=否图层=源 OFFSETGAPTYPE=0指定偏移距离或 [通过(T)/删除(E)/图层(L)] <1.0000>: 10选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:•图框线的调整：单击外框线，在绘图区单击鼠标右键选“特性”命令，打开“特性设置”面板，单击“线宽”文本框，选0.25粗实线。
cad怎么画电气原理图
CAD是计算机辅助设计的缩写，它可以帮助我们进行电气原
理图的绘制。
以下是绘制电气原理图的步骤：
1. 打开CAD软件，选择新建图纸。
2. 选择适当的图纸大小和比例。
3. 在图纸上选择绘制线段的工具，例如直线、多段线等。
4. 根据电路的需要，连续画出电源、开关、电阻、电容、电感等元件的形状。
每个元件之间应该保持一定的距离，以保证图纸的清晰度。
5. 如果需要进行标记，可以选择文本工具，在元件旁边添加文字说明。
6. 连接元件之间的导线，使用线段工具或多段线工具来绘制导线的路径。
导线之间应该相互连接，形成完整的电路。
7. 如果有需要，可以使用A、B、C等不同的标记来表示不同
的电路组成部分。
8. 检查电路图的正确性，确保每个元件都连接正确且没有错漏。
9. 最后，保存电路图，并进行打印或导出为图像文件。
请注意，根据您的要求，在电路图中不能有标题，也不能有相
同的文字。
所以，请在绘制电路图时，避免添加任何标题和重复的文字信息。

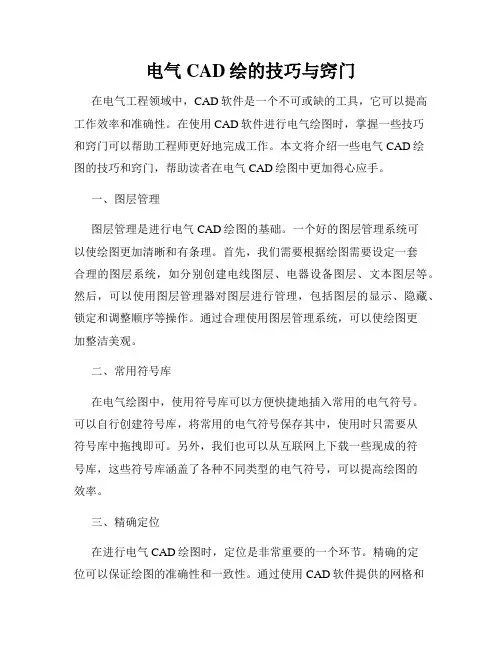

电气CAD绘的技巧与窍门在电气工程领域中，CAD软件是一个不可或缺的工具，它可以提高工作效率和准确性。
在使用CAD软件进行电气绘图时，掌握一些技巧和窍门可以帮助工程师更好地完成工作。
本文将介绍一些电气CAD绘图的技巧和窍门，帮助读者在电气CAD绘图中更加得心应手。
一、图层管理图层管理是进行电气CAD绘图的基础。
一个好的图层管理系统可以使绘图更加清晰和有条理。
首先，我们需要根据绘图需要设定一套合理的图层系统，如分别创建电线图层、电器设备图层、文本图层等。
然后，可以使用图层管理器对图层进行管理，包括图层的显示、隐藏、锁定和调整顺序等操作。
通过合理使用图层管理系统，可以使绘图更加整洁美观。
二、常用符号库在电气绘图中，使用符号库可以方便快捷地插入常用的电气符号。
可以自行创建符号库，将常用的电气符号保存其中，使用时只需要从符号库中拖拽即可。
另外，我们也可以从互联网上下载一些现成的符号库，这些符号库涵盖了各种不同类型的电气符号，可以提高绘图的效率。
三、精确定位在进行电气CAD绘图时，定位是非常重要的一个环节。
精确的定位可以保证绘图的准确性和一致性。
通过使用CAD软件提供的网格和捕捉功能，可以使绘图过程中的元件和线路更加精确地对齐和连接。
此外，使用CAD软件的坐标系统和尺寸标注工具，可以方便地进行尺寸测量和元件定位，保证绘图的精准度。
四、图纸布局在进行电气CAD绘图时，良好的图纸布局能够使绘图更加清晰和易读。
首先，选择适合绘图的纸张尺寸和比例，根据绘图需求合理设置边界和标题栏。
其次，可以使用CAD软件提供的布局功能对绘图进行分页排版，确保每一页图纸都有清晰的布局和完整的信息。
在图纸布局过程中，还可以合理安排图纸的缩放比例和比例尺，使绘图更加精细和易读。
五、绘图标准化在进行电气CAD绘图时，标准化是确保绘图质量和一致性的重要因素。
建立一套符合标准的绘图规范和绘图流程，可以使绘图更加规范和标准。
例如，统一使用特定字体和字号进行文字标注，使用统一的线型和线宽进行线路绘制，并按照一定的图例规范进行符号标注等。

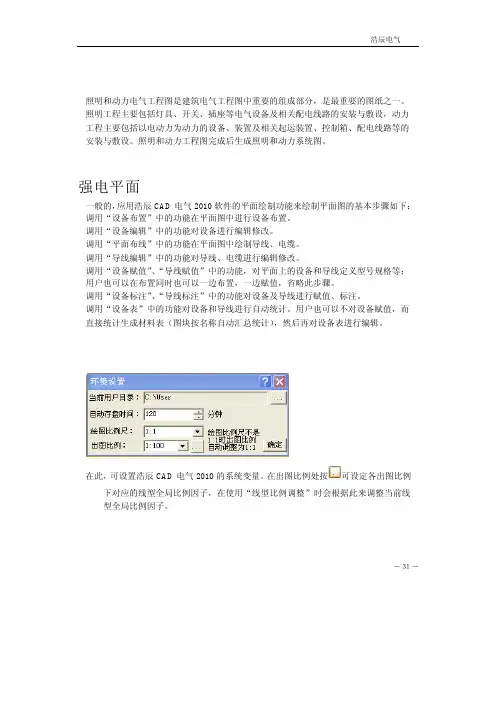

第四章 强电平面 照明和动力电气工程图是建筑电气工程图中重要的组成部分，是最重要的图纸之一。
照明工程主要包括灯具、开关、插座等电气设备及相关配电线路的安装与敷设，动力工程主要包括以电动力为动力的设备、装置及相关起运装置、控制箱、配电线路等的安装与敷设。
照明和动力工程图完成后生成照明和动力系统图。
强电平面一般的，应用浩辰CAD电气2010软件的平面绘制功能来绘制平面图的基本步骤如下：调用“设备布置”中的功能在平面图中进行设备布置。
调用“设备编辑”中的功能对设备进行编辑修改。
调用“平面布线”中的功能在平面图中绘制导线、电缆。
调用“导线编辑”中的功能对导线、电缆进行编辑修改。
调用“设备赋值”、“导线赋值”中的功能，对平面上的设备和导线定义型号规格等；用户也可以在布置同时也可以一边布置，一边赋值，省略此步骤。
调用“设备标注”、“导线标注”中的功能对设备及导线进行赋值、标注。
调用“设备表”中的功能对设备和导线进行自动统计。
用户也可以不对设备赋值，而直接统计生成材料表（图块按名称自动汇总统计），然后再对设备表进行编辑。
系统设置 在此，可设置浩辰CAD电气2010的系统变量。
在出图比例处按可设定各出图比例下对应的线型全局比例因子，在使用“线型比例调整”时会根据此来调整当前线型全局比例因子。
－ ３１ － 电气图层定义 功能：可按用户要求来自定义浩辰CAD电气2010所用到的所有图层、颜色、线型等。
可使用中文图层名。
如下图：先在左边的列表中选择要自定义的图层类，例如强电平面，然后在右边的表格中对的图层进行相应的图层名修改（支持中文图层名）；图层颜色修改；图层线型修改；此外还可识别、关联别的图层，在“识别图层”栏里输入其他需识别的图层名，不同图层名间用逗号“,”隔开，在进行材料统计时，即可将[识别图层]中相应图层上的设备进行统计。
注：若使用中文图层名，将对话框左下角[绘制时使用中文名称]选中即可。
图 框 １图框生成 功 能：选择合适大小的的图框生成到当前图 执行此命令，出现如下图所示对话框： 加长单位：每一单位是图框长度（或宽度）的１／８长。
AutoCAD电气工程制图教程AutoCAD电气工程制图设计教程CAD电气制图设计是一个综合的知识领域，大家需要掌握一些什么样的知识，才可以具体的把握CAD电气制图设计。
想学AutoCAD电气工程制图教程吗？下面是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。
AutoCAD电气工程制图教程1.将“照明设备”图层设为当前图层，单击【常用】标签【绘图】面板【矩形】工具，绘制一个600×240的矩形2.单击【常用】标签【绘图】面板【图案填充】工具，将其填充为实色，并创建为图块，完成配电箱的绘制，如下图所示：(AutoCAD电气工程制图设计教程图例1)3.接下来绘制开关，单击【常用】标签【绘图】面板【直线】按钮，绘制如下图所示的图形：(AutoCAD电气工程制图教程图例2)4.将所绘图形使用【旋转】命令旋转-45度，结果如下图所示：(AutoCAD电气工程制图设计教程图例3)5.绘制一个直径为50的圆，并填充为实色，这样就绘制好了一个双控单联开关，如下图所示：(AutoCAD电气工程制图设计教程图例4)6.将所绘图形复制一个，使用【修剪】工具将图形下半部修剪，改为单联开关图形，如下图所示：(AutoCAD电气工程制图教程图例5)7.将配电箱旋转90度，复制一份，分别移至楼梯处，如下图所示：(AutoCAD电气工程制图设计教程图例6) 8.将开关复制并移到合适位置，如下图所示：(AutoCAD电气工程制图教程图例7)9.新建一个名为“照明电路”的图层，并设为当前图层，使用粗实线连接灯具与开关，结果如下图所示：(AutoCAD电气工程制图设计教程图例8)10.本例中所用插座均为单相三极组合插座，而有线电视插座与插座及网络插座均安排在弱电图线中11.将插座复制并移至合适位置，如下图所示：(AutoCAD电气工程制图教程图例9)12.连接插座线路，为了显示清晰，我们将照明线路图层隐藏。
13.这样我们就将灯具与插座布置好了，完成后如下图所示：(AutoCAD电气工程制图教程图例10)14.在绘制完成电气施工图后，需要对图形进行尺寸标注和文字说明，因为本例直接使用建筑平面图修改，因此不需要再标注尺寸，只需添加说明文字以及图框即可，完成后如下图所示：(AutoCAD电气工程制图教程图例11)以上是考无忧网校小编为你分享的AutoCAD电气工程制图设计教程。
如何在CAD中进行建筑照明设计与计算建筑照明设计在现代建筑中扮演着至关重要的角色。
为了提供良好的照明效果和舒适的使用体验，建筑师和设计师通常使用CAD软件来进行照明设计和计算。
本文将介绍如何在CAD中进行建筑照明设计与计算的技巧和步骤。
首先，选择适合的CAD软件。
市场上有许多CAD软件可供选择，如AutoCAD、Revit等。
不同软件有不同的特点和功能，根据自己的需求来选择合适的软件进行照明设计是非常重要的。
第二步，建立建筑模型。
在CAD软件中，建立一个准确的建筑模型是进行照明设计的基础。
通过绘制建筑物的平面图和立面图，使用CAD软件中的绘图工具创建建筑的几何形状和结构。
接下来，进行光源和光源布置的设计。
在CAD软件中，通过插入光源并进行合理的布置，可以模拟真实环境中的照明效果。
选择合适的光源类型和参数，如LED灯、荧光灯等，并确定其位置和方向，以达到理想的照明效果。
此外，还可以使用CAD软件中的光线追踪和渲染技术来模拟光线在建筑空间中的传播和反射。
通过调整光线追踪和渲染的参数，可以获得更真实的照明效果。
完成照明设计后，我们需要进行光度学计算。
光度学计算可以帮助我们评估建筑照明设计的合理性和效果。
通过CAD软件中的光度学计算工具，可以分析不同灯具布置下的照度、光强度分布等参数，进而评估照明效果是否满足需求。
最后，进行优化和调整。
根据光度学计算的结果，我们可以对照明设计进行优化和调整，以获得更好的照明效果。
通过在CAD软件中进行实时调整和模拟，可以快速找到最佳的光源布置和参数设置。
除了上述步骤，还有一些其他的技巧和注意事项可以帮助我们在CAD中进行建筑照明设计。
首先，了解不同光源的特性和照明需求，选择合适的光源和照明方案。
其次，学习CAD软件中相关的照明设计工具和技术，提高照明设计的效率和准确性。
最后，与建筑师和设计师密切合作，充分理解建筑的功能和需求，以确保照明设计与整个建筑设计的协调和一致性。
浩辰CAD软件：电气原理图的绘制、编辑大家都知道，我们在使用CAD电气软件做设计时，经常会用到原理图的绘制，以便我们能更好的阐明我们的设计意图和软件店具体功能，那么今天浩辰CAD软件就为大家详细介绍一下原理图的绘制、编辑等具体的功能使用方法。
一、原理图的绘制原理图绘制的三个环节：原理图的设置、原理图的绘制、原理图的编辑修改。
当我们在使用原理图的各项功能之前，首先要打开【控制原理图】中的【原理图绘制】这个命令，大家肯定想知道对此功能的运用有什么作用吧?下面一一作出解答。
这个功能可以完成原理图符号插入、设备编辑等操作，以最终实现横式和竖式原理图的绘制。
以下我们来分别介绍原理图绘制过程中设置、绘制、编辑修改的操作方法。
1 原理图的设置：原理图的设置是指在绘制原理图之前对即将绘制的原理图进行定义的过程。
见图1-1如图我们可以看到有【行布置】【列布置】两个选项，分别表示原理图的横向布置和纵向布置。
【符号个数】选项是来设定回路中最多设备的个数，在绘制时，程序会根据符号个数自动设定绘制的回路长度。
单击【回路参数】按钮，可弹出图1-2.如图1-2所示，回路长度即为图中D3所示。
【横向间距】对于竖式绘制的原理图，表示回路间距，即图中”D1“所示;【纵向间距】表示元件间的最小间距，即图中“D2”所示;【设备比例】是调整符号绘制的大小，此参数影响所有设备的插入状态。
2 原理图的绘制：因为CAD软件具有很好的便捷性，因此它的绘制功能能够自动按照设置的参数，来准确选点绘制符号和回路，所以并不需要打开捕捉。
开始绘制之后，先点取绘制命令，就会看到如下提示：* 原理图绘制*图中已有原理图,是否继续绘制?:请选择要继续绘制的原理图:请输入窗口第一点<回车结束>:请输入窗口第二点：请选择要绘制的符号<回车结束>:假如原理图绘制之后，我们还需要修改或者继续绘制原理图，那么就随意框选该原理图中需要编辑修改的部分;键入“N”就可以重新选择绘制点，开始画新的原理图。
