三相四线有功电表的选择

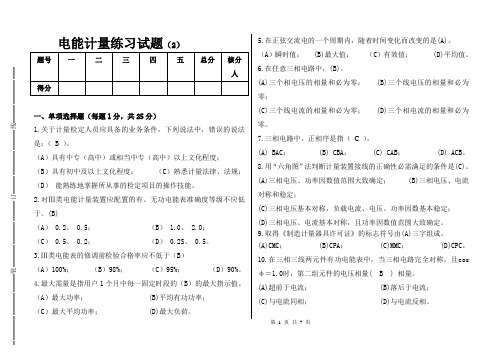

第 1 页 共 7 页电能计量练习试题（2）一、单项选择题（每题1分，共25分）1.关于计量检定人员应具备的业务条件，下列说法中，错误的说法是：（ B ）。

（A ）具有中专（高中）或相当中专（高中）以上文化程度； （B ）具有初中及以上文化程度； （C ）熟悉计量法律、法规； （D ） 能熟练地掌握所从事的检定项目的操作技能。

2.对Ⅲ类电能计量装置应配置的有、无功电能表准确度等级不应低于。

(B)（A ） 0.2、 0.5； （B ） 1.0、 2.0； （C ） 0.5、 0.2； （D ） 0.2S 、 0.5。

3.Ⅲ类电能表的修调前检验合格率应不低于（B ）（A ）100%； （B ）98%； （C ）95%； （D ）90%。

4.最大需量是指用户1个月中每一固定时段的（B ）的最大指示值。

（A ）最大功率； (B)平均有功功率； （C ）最大平均功率； (D)最大负荷。

5.在正弦交流电的一个周期内，随着时间变化而改变的是(A)。

（A）瞬时值； (B)最大值； （C ）有效值； (D)平均值。

6.在任意三相电路中，(B)。

(A)三个相电压的相量和必为零； (B)三个线电压的相量和必为零；(C)三个线电流的相量和必为零； (D)三个相电流的相量和必为零。

7.三相电路中，正相序是指（ C ）。

(A) BAC ； (B) CBA ； (C) CAB ； (D) ACB 。

8.用“六角图”法判断计量装置接线的正确性必需满足的条件是(C)。

(A)三相电压、功率因数值范围大致确定； (B)三相电压、电流对称和稳定；(C)三相电压基本对称，负载电流、电压、功率因数基本稳定； (D)三相电压、电流基本对称，且功率因数值范围大致确定。

9.取得《制造计量器具许可证》的标志符号由(A)三字组成。

(A)CMC ； (B)CPA ； (C)MMC ； (D)CPC 。

10.在三相三线两元件有功电能表中，当三相电路完全对称，且cos φ＝1.0时，第二组元件的电压相量( B ) 相量。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、 RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645 。

三相四线费控智能电能表使用说明书- 4 -二、原理与主要技术参数： A 、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。

高压电工考试《电工仪表》练习题及答案一、选择题1、使用23型直流单臂电桥测电阻时，选用万用表估测一下，如果是5Ω，选比率臂时可选(A)。

A、0.001档B、0.01档C、0.1档D、1档2、电力系统中,作为监视某一回路电流的电流表,其量程应约为该回路的C。

A.、所有设备额定电流之和；B.计算电流；C.计算电流的1.5倍；D.可能出现的最大负荷电流3、电度表是用来计量B。

A.功率；B.电能；C.UI(或√3UI)；D.√3UI4、电度表配用电流互感器其测量精度等极是（B）A、0.2级B、0.5级C、1级D、3级2、摇二次回路绝缘电阻，应选用下列额定电压的兆欧表______（B）A、1000VB、500VC、2500VD、230V3、电度计量二次回路的安装要求______（C）A、采用0.1级一套线圈B、采用0.2级一套线圈C、采用0.5级一套线圈D、采用1.5级一套线圈4、扩大交流电流量程方法______（B）A、加分流器B、加互感器C、加电阻D、加电感线5、兆欧表测量10kV/0.4kV变压器的绝缘电阻时，选其电压等级为______（C）A、500VB、10000VC、2500VD、100V6、三相四线有功电度表型号是______（A）A、DT型B、DS型C、FF型D、DD型7、判断某时刻负荷的视在功率可观察_____（C）A.电压表；B.电流表；C.瓦特表；D.cosφ8、判断某负荷的有功功率可观察_____（D）A.电流表；B.电度表；C.瓦特表；D.cosφ9、当某段时间内的有功电量和无功电量相等时,其平均功率因数为____（B）A.0.80；B.0.71；C.0.67；D.0.5010、三相三线有功电能表型号为_____（B）A.DT型；B.DS型；C.FF型；D.DD型11、ID5-var型三相无功功率表的型号是_____（D）A.1T1-V；B.1T1-V；C.1D1-cosφ；D.1D5-Var12、1D1-cosφ型功率因数表是_____（A）A.电动系；B.铁磁电动系；C.感应系；D.磁电系13、万用表可测量电阻范围是_____（C）A.绝缘电阻；B.接地电阻；C.一般电阻；D.微小电阻14、钳形电流表用于测量500V以下负荷电流,其准确度通常为_____（C）A.0.5级；B.1级；C.1.5级；D.5.0级15、测量绝缘电阻的兆欧表是_____（B）A.电磁式；B.磁电式；C.电动式；D.感应式16、接地电阻测试仪测量接地电阻值时,其发出的是_____（B）A.直流电；B.交流电；C.交直流电；D.交流经过整流17、使用QJ23型直流单臂电桥测电阻时,用万用表估测一下,如果是5Ω,选比率臂时可选_____（A）A.0.001档；B.0.01档；C.0.1档；D.1档20、QJ单臂电桥准确度为_____（B）A.0.1级；B.0.2级；C.0.5级；D.1级21、测量1Ω以下的小电阻可选_____（B）A.单臂电桥；B.双臂电桥；C.万用表；D.电阻箱22、QJ103直流双臂电桥基本量程为_____（B）A.0.1-11Ω；B.0.01-10Ω；C.0.001-10Ω；D.0.011-11Ω23、有功电能表测量单位是_____（D）A.KW；B.kvar；C.vA；D.kWH24、一般仪表测量结果反映电量的_____（C）A.平均值；B.最大值；C.有效值D.合格值25、按工作原理分类万用表属于_____（B）A.磁电系；B.电磁系；C.电动系；D.感应系26、按工作原理分类钳形电流表属于_____（B）A磁电系； B.电磁系； C.电动系； D.感应系27、兆欧表内手摇发动机发出的是_____（B）A.交流电；B.直流电；C.交直流电；D.交流电经过整流的28、接地电阻测试仪测量单位_____（A）A.Ω；B.kΩ；C.MΩ；D.kwh29、无功电度表测量单位_____（D）A.千瓦B.千乏；C.伏安；D.千乏小时30、扩大直流电流量程方法是_____（A）A.加分流器；B.加互感器；C.加电阻；D.加电感线圈31、扩大交流电流量程方法是_____（B）A.加分流器；B.加电流互感器C.加电阻；D.加电感线圈32、测量直流电流和电压常采用_____（D）A.电动系仪表；B.感应系仪表；C.电磁系仪表；D.磁电系仪表33、测量交流电流和电压常采用_____（C）A.电动系仪表；B.感应系仪表；C.电磁系仪表；D.磁电系仪表34、电能表电流回路接线端子排列次序_____（B）A.N、U、V、W；B.U、V、W、NC.V、N、W、U；D.W、V、U、N36、三相四线有功电能表接线端子有_____（C）A.8个；B.10个；C.11个；D.6个37、为了判断中小容量的电力变压器一次侧分接头的接触是否良好,可以测量一次侧三个引线端之间的直流电阻.使用仪表应是_____（C）A.万用表；B.接地摇表；C.单臂直流电桥；D.双臂直流电桥38、兆欧表测量的指示值是(B)电阻值。

装表接电知识考试(习题卷1)说明：答案和解析在试卷最后第1部分：单项选择题，共43题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]0.5S级电能表相对误差的修约间距为0.05，表明相对误差只保留到小数点后第( )位且为( )的整数倍。

A)1，0.5B)1，5C)2，0.5D)2，0.052.[单选题]在使用相序表时，当将其标有U、V、W的三个端子分别接向电能表的三个电压端子时，可能出现多种接线顺序，( )接线顺序属逆相序。

A)U-V-WB)W-U-VC)V-W-UD)U-W-V3.[单选题]三相电压电流平衡，电流互感器变比150A/5A、200A/5A、200A/5A，按150A/5A计收电量21000kWh，应退补电量( )kWh。

A)4400B)3600C)4200D)46004.[单选题]在混凝土上打16mm以上孔径的洞,应用( )。

( )A)电钻B)冲击钻、麻花钻头C)冲击钻、硬质合金钢钻头D)电锤、硬质合金钢钻头5.[单选题]不能用于潮湿环境的布线是（）。

A)塑料护套线B)槽板布线C)瓷柱、瓷绝缘子线路D)钢管线6.[单选题]做好三相负荷平衡工作是降低线损的措施之一，一般要求配电变压器低压出口电流的不平衡度不超过()。

A)0.05B)0.1C)0.15D)0.2A)10B)15C)20D)258.[单选题]地下配电站，宜装设通风、排水装置，配备足够数量的消防器材或安装自动灭火系统。

过道和楼梯处，应设( )和应急照明等。

A)逃生指示B)方向指示C)警示标志D)标语9.[单选题]计量二次回路可以采用的线型有( )。

A)单股铜芯绝缘线B)多股铜芯绝缘软线C)单股铝芯绝缘线D)多股铝芯绝缘线10.[单选题]三相三元件有功电能表在测量平衡负载的三相四线电能时，若有U、W两相电流进出线接反，则电能表将（）。

A)倒走1/3B)停走C)慢走2/3D)正常11.[单选题]高压互感器，至少每（）年轮换或现场检验一次。

装表接电工（理论）试题库（附参考答案）一、单选题（共40题，每题1分，共40分）1、三相负载无论是“Y”连接还是“△”连接，不管对称与否，总功率为（）。

A、P=3UICOSΦB、P=Pa+Pb+PcC、P=UICOSΦ正确答案：B2、配电装置中，代表C相相位色为（）。

A、淡蓝色B、红色C、绿色D、黄色正确答案：B3、钢管无弯头时，最长不超过（）就要加装分线盒（箱），以利于维护。

A、10mB、50mC、30mD、20m正确答案：C4、中性点不接地或非有效接地的三相三线高压线路，宜采用（）计量。

A、三相三线、三相四线电能表均可B、三相三线电能表C、三相四线电能表D、单相电能表正确答案：B5、三相三线有功电能表，功率因数为1，当（）时表计停走。

A、A相无电压B、A相无电流C、A相电流接反D、C相无电压正确答案：C6、下列设备中，二次绕组匝数比一次绕组匝数少的是( )。

A、升压变压器B、电流互感器C、调压器D、电压互感器正确答案：D7、配电盘前的操作通道单列布置时为（）。

A、3mB、1mC、1.5mD、2m正确答案：C8、在一般情况下，电压互感器一、二次电压和电流互感器一、二次电流各与相应匝数的关系分别是（）。

A、成正比、成正比B、成正比、成反比C、成反比、成反比D、成反比、成正比正确答案：B9、以下单位符号书写正确的是（）。

A、HZB、VAC、kwD、kwh正确答案：B10、电流互感器的一次电流要满足正常运行的最大负荷电流，并使正常工作电流不低于额定电流的（）。

A、0.3B、1C、0.6D、0.75正确答案：A11、绝缘导线BLVV线型是( )。

A、铜芯塑料绝缘线B、铜芯塑料护套线C、铝芯橡皮绝缘线D、铝芯塑料护套线正确答案：D12、直接接入式电能表的标定电流应按正常运行负荷电流的（）左右选择。

A、1B、0.5C、0.3D、0.8正确答案：C13、我们通常所说的一只5（20）A，220V单相电能表，这儿的5A是指这只电能表的（）。

教你怎么选电表一。

模型及其意义。

电度表的型号用字母和数字的排列来表示。

内容如下：类别代码+组码+设计序列号+派生号。

例如我们常用的家用单相电能表：dd862-4、dds971、ddsy971等。

一。

类别代号：D——电度表二。

组码表示相线：D—单相；s—三相三线；t—三相四线。

表示用途的分类：D—多功能；s—电子；X—无功；Y—预付款；F—复合费率。

三。

设计序列号用阿拉伯数字表示。

每个制造商的设计序列号不同。

如龙沙美特电子技术开发有限公司设计生产的电度表编号为971，正泰公司设计生产的电度表编号为666。

结合以上几点：DD表示单相电能表：如dd971、DD862、DS表示三相三线制有功电能表：如ds862、ds971、DT表示三相四线制有功电能表：如dt862、dt971、DX表示无功电能表：如dx97l、dx864、DDS 表示单相电能表：例如，dds971Ddsy是指单相电子预付费电能表：如ddsy971 dtsf是指三相四线制电子多费率有功电能表：如dtsf971 dssd是指三相三线制多功能电能表：如dssd971 4型，基本电流和额定最大电流基本电流是确定电度表相关特性的电流值，额定最大电流是仪表能满足制造标准规定精度的最大电流值的电流。

例如，5（20）a表示电度表的基本电流为5a，额定最大电流为20A；对于三相电度表，乘以前面的相数，如3×5（20）a。

四。

参考电压是指确定电度表相关特性的电压值。

对于三相三线制电能表，用相数乘以线电压来表示，如3×380V。

对于三相四线制电能表，相数乘以相电压或线电压，如3×220/380V。

对于单相电能表，电压线端子上的电压为220伏。

五．三相四线制电能表的读数方法1。

如果您的三相四线制电度表最右边没有红色的读数箱，黑色的读数箱是一个整数，只有最右边的计数轮的右边（即单个数字）有一个刻度，这个刻度是小数点后的读数；如果它有一个红色的读数箱，红色的读数箱是小数点后的读数。

选择题（每题2分，共20分；下列每题都有三个答案：其中有一个正确答案，将正确答案的题号填入括号内）1、在交流电路中（A ）之间的相位差的余弦称为功率因数。

（A）相电压和相电流（B）线电压和线电流（C）线电压和相电流2、对应能满足电能表各项技术要求的最大电流叫做（C ）。

（A）最大电流（B）额定电流（C）额定最大电流3、DS系列电能表是（B ）电能表。

（A）三相三线无功（B）三相三线有功（C）三相四线有功4、当加在感应型电能表电压线路上的电压升高时，电能表的误差将（C ）。

（A）向正方向变化（B）不变（C）向负向变化5、三相四线有功电能表正确计量的功率表达式为（C）。

（A）√3IΦUΦCOSФ（B）3ILULCOSФ（C）3IΦUΦCOSФ6、感应式电能表的驱动力矩是电压元件和电流元件产生的，电压元件的功率消耗要比电流元件（B ）。

（A）、小（B）、大（C）因表而异7、DD862-4型单相电能表的电流规格为5（20）A，当此电能表工作在20A时，电能表（C ）。

（A）能长期工作但不能保证准确度（B）能保证准确度但不能长期工作（C）能长期工作且保证准确度8、电流互感器的二次电流和一次电流的关系是（A ）。

（A）随着一次电流的大小而变化（B）随着二次电流的大小而变化（C）保持恒定不变9、电流互感器和电压互感器与电能表配合使用时其正确极性应是（B ）。

（A）加极性（B）减极性（C）加极性或减极性均可10、用电计量装置是计费电能表（有功、无功电能表及最大需量表）和（C ）及二次连接导线组成的。

（A）电压互感器（B）电流互感器（C）电压、电流互感器二、判断题（每题2分，共30分；判断下列描述是否正确，对的在括号内打“√”，错的在括号内打“×”）1、电能表的准确度等级为2.0级,这说明它的基本误差不大于±2.0% (√ )。

2、运行中V类双宝石电能表的轮换周期为5年（×）。

3、电流互感器一次电流侧电流在正常运行时，应尽量在额定电流的2/3左右。

DTS606型三相四线电子式电能表(计度器、485)使用说明书2023E832-33符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTS606型三相四线电子式电能表（以下简称"电能表"），是为了适应电网改造而设计开发的有功电能表。

它具有较高的准确度和可靠性。

本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品。

可供计量参比频率为50Hz的电网中的三相交流有功电能，并能进行正、反向有功电能计量，且以一个方向累计电量。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

是对需要进行有功电量考核的企业、变电站或电厂最理想的选择，也适合输配电或配网自动化用表。

本电能表设计符合GB/T 17215.321-2021《电测量设备(交流) 特殊要求第21部分:静止式有功电能表(A级、B 级、C级、D级和E级)》，DL/T645-2007《多功能电能表通讯规约》对三相静止式有功电能表的技术要求，同时可通过掌机或PC机进行485通讯，方便用户抄表。

2工作原理本电能表电能计量单元的核心是大规模集成电路，本电能表计量原理框图如图1所示。

图1 电能表计量原理框图电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。

本电能表的电能计量部分使用大规模专用集成电路，对采集到的电压、电流信号进行处理，产生表示用电多少的脉冲序列，送至微处理器进行电能计量，然后进行存储。

微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。

如图1所示。

3型号和规格，如表1所示。

4主要技术参数4.1基本误差，带平衡负载百分数误差限如表2所示。

电能表在标称电压、参比频率及功率因数为1的条件下，经互感器接入：有功A级表Ist=0.05Itr、B级表Ist=0.04Itr；直接接入：有功A级表Ist=0.05Itr、B级表Ist=0.04Itr，电能表应能启动并连续计量电能。
