布连电厂主机及主要辅机设备配置简介

电厂的主要设备及系统有哪些火电厂主要有锅炉、汽轮机、发电机及其附属设备，比如风机、磨煤机、给水泵、凝结水泵等。

系统主要有风烟系统、汽水系统、抽汽回热系统、冷却水系统、润滑油系统、疏水排污系统、氢冷发动机的氢油水系统、汽轮机轴封系统、抗燃油系统、锅炉燃油系统、辅助蒸汽系统、压缩空气系统、消防水系统、各设备的子系统等。

输煤：给锅炉原煤斗运煤的设备锅炉：用煤烧蒸汽的设备电气系统：电厂里面设备的电源，线路，发电机相关的系统一般电厂内属于几台机组公用的系统称为公用系统。

例如：厂用电里面，供一台机组的为该机组的厂用电系统，而供燃料、除灰、化水等用电的系统就是公用系统，但是，公用系统的设备不一定都叫“公用××”，例如除了叫“公用变压器”以外，可能有除灰变、化水变等称呼。

同样，燃料、除灰、化水、脱硫等机务系统也有自己的公用系统，一般就是各机组公用的部分。

冷却水池循环水系统。

这种系统利用湖泊、水库或在河道上筑坝构成冷却水池，循环水在汽轮机凝汽器中吸热后排入冷却池，依靠与周围空气的换热自然冷却。

电厂的主要设备及系统有哪些_ ：火电厂主要有锅炉、汽轮机、发电机及其附属设备,比如风机、磨煤机、给水泵、凝结水泵等.系统主要有风烟系统、汽水系统、抽汽回热系统、冷却水系统、润滑油系统、疏水排污系统、氢冷发动机的氢油水系统、汽轮机轴封系统、抗燃油系统、锅炉燃油系统、辅助蒸汽系统、压缩空气系统、消防水系统、各设备的子系统等.电厂设备主要包括哪些?_ ：电厂是一个系统工程,这个系统设备很多,总体分为几大部分:1、锅炉、锅炉给水泵、送风机、引风机、制粉设备、输煤设备、除尘设备及其它的锅炉辅助设备;2、汽轮机、循环水泵及循环水冷却系统、凝结水泵及其它汽轮机辅助设备;3、水处理设备;4、发电机及发电机控制系统、送变电设备;5、各种控制装置和自动化仪表设备;6、汽车、铲车、卸煤机等现场运煤设备;7、还有通讯联络设备等等以及其它设备.电厂主要有哪些电气设备及它们的基本功能_ ：电厂主要电气设备及它们的基本功能:一次风机:干燥燃料,将燃料送入炉膛,一般采用离心式风机.送风机:克服空气预热器、风道、燃烧器阻力,输送燃烧风,维持燃料充分燃烧. 引风机:将烟气排除,维持炉膛压力,形成流动烟气,完...电厂主要有哪些电气设备及它们的基本功能：一般是火电厂.其最主要的设备是锅炉、汽轮机和发电机,它们安装在发电厂的主厂房内.主变压器和配电设备一般是安装在独立的建筑物内和户外;其他辅助设备如给水系统、供水设备、水处理设备、除尘设备、燃料储运设备等,有的安装在...电力系统中包含哪些主要设备_ ：电气设备包括哪些主要指变压器、电抗器、电容器、组合电器、断路器、互感器、避雷器、耦合电容器、输电线路、电力电缆、接地装置、发电机、调相机、电动机、封闭母线、晶闸管等. 配电箱属于电气设备中的一次设备.电气设备包括一...电力系统都有哪些设备：由各极电压的电力线路将发电厂,变电所和电力用户联系起来形成一个发电,输电,变电,配电和用电的整体,这个整体就称为电力系统,系统中的电网,用电设备,发电机,变压器等称为电力系统设备. 系统中的一次设备是指发、输、配电的主系统上所使用的设备备.如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等. 系统中的二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备.如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置等火力发电厂设备包括哪些? ：火力发电厂主要设备系统包括:燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备.多数火电厂采用煤炭作为一次能源,利用皮带传送技术,向锅炉输送经处理过的煤粉,煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽,经一次加热之后,水蒸汽进入高压缸.为了提高热效率,应对水蒸汽进行二次加热,水蒸汽进入中压缸.通过利用中压缸的蒸汽去推动汽轮发电机发电.从中压缸引出进入对称的低压缸.电厂汽机的主要设备有哪些?_ ：汽轮机,主要辅机(给水泵,前置泵,液力耦合器等),高压加热器,低压加热器,除氧器,排汽装置(凝结水箱和凝结泵,疏水箱和疏水泵等),汽封蒸汽冷却器,主冷油器,主油箱和主油泵,润滑油泵,盘车装置,辅机冷却水泵,汽水热交换器,蒸汽过滤器等等.火力发电厂分为哪几个主要系统和专业_ ：火力发电厂目前有燃煤与燃机、生物质、垃圾等几类,系统不太一样.从专业分,生产方面分成: 锅炉、汽机、电气、继电保护、热控、化学、除灰、脱硫、脱硝、输煤、金属、机务、专业;部门一般有:运行、设备、生计、物资、人资、总经、燃料、工程、监察、政工、财务等部门.燃煤机组的系统组成一般由:锅炉、汽机、发电机、补给水、废水处理、输煤、除灰、脱硫脱硝等系统组成火力发电厂主要设备分类汇总表_ ：这个没有难度,只不过繁琐一点.把主要设备分类统计即可.具体可以分成:锅炉、汽轮机、发电机、主变.电气部分:变压器、高压断路器、高压隔离开关,低压断路器,电压互感器、电流互感器、高压电缆等.热机部分:各种油泵、水泵、风机、磨煤机、给煤机等。

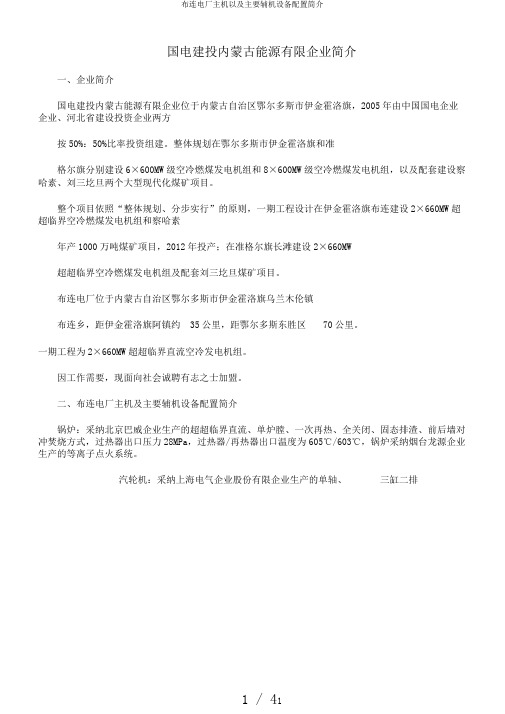

国电建投内蒙古能源有限企业简介一、企业简介国电建投内蒙古能源有限企业位于内蒙古自治区鄂尔多斯市伊金霍洛旗，2005年由中国国电企业企业、河北省建设投资企业两方按50%：50%比率投资组建。

整体规划在鄂尔多斯市伊金霍洛旗和准格尔旗分别建设6×600MW级空冷燃煤发电机组和8×600MW级空冷燃煤发电机组，以及配套建设察哈素、刘三圪旦两个大型现代化煤矿项目。

整个项目依照“整体规划、分步实行”的原则，一期工程设计在伊金霍洛旗布连建设2×660MW超超临界空冷燃煤发电机组和察哈素年产1000万吨煤矿项目，2012年投产；在准格尔旗长滩建设2×660MW超超临界空冷燃煤发电机组及配套刘三圪旦煤矿项目。

布连电厂位于内蒙古自治区鄂尔多斯市伊金霍洛旗乌兰木伦镇布连乡，距伊金霍洛旗阿镇约35公里，距鄂尔多斯东胜区70公里。

一期工程为2×660MW超超临界直流空冷发电机组。

因工作需要，现面向社会诚聘有志之士加盟。

二、布连电厂主机及主要辅机设备配置简介锅炉：采纳北京巴威企业生产的超超临界直流、单炉膛、一次再热、全关闭、固态排渣、前后墙对冲焚烧方式，过热器出口压力28MPa，过热器/再热器出口温度为605℃/603℃，锅炉采纳烟台龙源企业生产的等离子点火系统。

汽轮机：采纳上海电气企业股份有限企业生产的单轴、三缸二排汽、中低压缸双流、中间再热式超超临界空冷汽轮机，主蒸汽压力27MPa，主汽/再热热段蒸汽温度为600℃/600℃；设计背压12kPa，夏天满发背压为30kPa。

发电机：采纳上海电气企业股份有限企业生产的全关闭、自通风、水-氢-氢冷却方式的发电机。

主要辅机：锅炉空气预热器、送风机、一次风机、引风机及增压风机均采纳豪顿华企业产品，风机均为动叶可调式轴流风机；100%容量汽动给水泵主泵采纳英国苏尔寿企业生产的进口设备，100%容量给水泵驱动汽轮机采纳杭汽生产的国产设备；100%容量高压旁路系统采纳德国博普-罗依特企业生产的进口设备；电动给水泵采纳大连苏尔寿企业生产的合财产品；空冷岛系统采纳国电龙源冷却环保工程有限企业产品。

国电建投内蒙古能源有限公司布连电厂调研报告1. 概述国电建投内蒙古能源有限公司由国电电力发展股份有限公司、河北省建设投资公司按50%： 50%比例出资组建的新型煤电一体化企业。

公司于2005年11月18日在内蒙古自治区鄂尔多斯市注册成立。

布连电厂一期2X 660MV机组于2010年7月获得国家发改委核准。

2012年12月28日，#1机组实现首次并网，2013年1月31日通过168小时试运，7月23日完成了性能考核试验，期间最高负荷710MW。

2013年5月19日，#2机组实现首次并网，6月27日通过168小时试运，8月30日完成了性能考核试验，期间最高负荷730MW。

2. 布连电厂主要设计优化及新技术概况2.1 锅炉设计参数优化锅炉主汽压力由26.15MPJ提高到28MPa锅炉排烟温度由130C降低至125 C; 再热系统压降由高压缸排气压力的10%减至8%。

2 .2系统配置优化锅炉辅机采用单列布置，包括空气预热器、主给水系统、送引风系统; 采用100%高压旁路，锅炉过热器系统取消安全阀。

2.3蒸汽侧设计优化采用四级过热器布置方式，尽量减小各级受热面的面积，控制各级高温受热面的焓增，可以有效减小屏间和管间温度偏差，大大降低受热面管子极端高温的温度水平;受热面顺流布置，避免高温烟气和高温蒸汽相遇的情况;在各级受热面进口集箱设置节流孔，控制屏间和管间流量偏差；屏式过热器采用发卡式结构，使得同屏管间流程长度均匀一致，减小管间流量偏差；采用跳管措施，平衡各管间流程差异和传热强度差异，使得各管流量和蒸汽温度均匀；受热面不采用小弯管半径结构，末级再热器采用大U形布置方式，防止氧化皮脱落阻塞，且有利于吹管过程中将异物吹出；材料种类和规格采用保守的设计原则。

2.4 烟气侧设计优化墙式对冲燃烧—烟气侧空气动力场和温度场分布均匀；可将炉膛左右温度偏差控制在20C以内。

同时，墙式对冲燃烧方式不会因锅炉容量的变化来影响这种分布均匀性，尤其是大容量锅炉更具优势；6层、每层6只，共36只燃烧器的布置方式—进一步分散热输入，使得空气动力场和温度场分布更加均匀，有利于降低高温受热面的最高温度水平。

布连电厂FCB功能实现的可行性分析摘要随着电网容量的迅速扩展，电网运行的安全性和稳定性也备受关注。

目前，600MW超超临界火电机组以其较好的综合性能，将会逐渐成为电网的主要组成部分。

通过研究表明，能够实现FCB功能的火电机组，是电网和电厂安全、稳定运行的重要保障。

本文通过分析实现600MW超超临界火电机组FCB功能的技术难点，为机组具有FCB功能的实现提供了理论支持，以期对其它国产机组融合FCB具有指导意义和重要影响。

关键词：超超临界；火电机组；FCB引言随着我国经济的飞速发展，我国发电量已连续多年排名世界第一，人们对供电品质的要求也日益提高。

近年来我国的新建机组容量都较大，一旦发生停电事故将会对电网形成较大的冲击，使电网面临着严峻的挑战。

为了达到缩短机组启动时间，减小对电网的冲击，我国对大型火电工艺系统的技术提出了更高的要求，发电设备的稳定性和安全性显著提高。

FCB功能的投入使600MW超超临界火电机组具备发电机解列带厂用电能力，这使得在遇到突发状况时，可保证发电机组能够安全停运，同时可使电网在最短时间内恢复正常。

1.布连电厂设备概况汽轮机为上海汽轮机厂引进西门子技术，自主设计、生产的 ZKN660-27/600/600直接空冷汽轮机。

锅炉本体是北京巴布科克?威尔科克斯有限公司设计、联合制造的超超临界变压运行本生直流SWUP（Spiral Wound UP）锅炉。

发电机为上海电机股份有限公司生产的QFSN2-660-2三相同步汽轮发电机。

2.FCB功能的含义机组FCB（Fast Cut Back）工况是指并网机组在电网或线路发生故障时，机组本身运行正常的情况下，机组主变开关跳闸，不联跳汽机和锅炉，汽机保持额定转速，锅炉快速减少燃料量，机组快速降负荷，实现机组仅带厂用电的“ 孤岛运行”。

3.布连电厂FCB功能实现的技术难点根据FCB运行的特点，本工程能够平稳实现FCB功能存在以下技术难点：1）解除电跳机联锁保护，确保发变组解列不跳闸汽轮机。

某纺织厂供配电系统设计方案1. 引言供配电系统在工业生产中起着至关重要的作用，特别是在纺织厂这样的大型制造企业中。

本文将介绍某纺织厂的供配电系统设计方案。

2. 系统概述某纺织厂供配电系统设计方案旨在为纺织厂的生产设备和设施提供可靠、安全、高效的电力供应。

该系统包括以下几个主要组成部分：2.1 电源接入纺织厂的供配电系统将与当地电网接入，并接受供电公司提供的三相交流电。

为保证供电的连续性和稳定性，设计方案中将包括备用电源以应对可能的停电情况。

2.2 主配电室主配电室是供配电系统的核心部分，负责将电能从电源进入纺织厂内不同的电力负载。

主配电室将配备相应的开关设备、电能计量和保护装置，以确保供电的安全和可控。

2.3 次级配电室次级配电室将于主配电室相连，并在不同的区域内将电能输送给各个电力负载。

次级配电室将根据实际需要进行合理划分和布置，以便于供配电系统的管理和维护。

2.4 电力负载某纺织厂的电力负载包括生产设备、照明设施、办公设备等。

根据不同的负载特点和功率需求，供配电系统将采取不同的接入方式和电能控制措施。

3. 系统设计某纺织厂供配电系统的设计将充分考虑安全性、可靠性和经济性。

以下是系统设计的几个关键方面：3.1 负荷计算通过对纺织厂各个电力负载的功率需求进行准确测算和合理分析，确定供配电系统的配电容量和负载分配方式。

同时，对于不同负载的特点，采取相应的电能控制措施，以减少能源的浪费和损耗。

3.2 电路规划根据纺织厂的布局和生产设备的分布，合理规划供配电系统的电路布置和线路走向。

在电路设计中，还需考虑电路的负载平衡、安全间距和电缆敷设方式等因素，以确保电力的稳定和安全传输。

3.3 通信与监控为方便供配电系统的管理和运行维护，设计方案将包括相应的通信和监控系统。

通过与配电设备的联网，可以实现远程监控和故障诊断，并及时采取措施消除故障，确保供电的可靠性和连续性。

3.4 安全防护供配电系统在设计中将充分考虑安全防护措施。

创新、高效、绿色的布连电站布连电厂尊敬的各位领导、各位同仁：大家好！布连电厂位于内蒙古自治区鄂尔多斯市伊金霍洛旗，是国内首个真正意义上的煤电一体化项目绿色布连一期工程建设两台660MW超超临界燃煤空冷发电机组，是世界上主要辅机采用单列配置的容量最大的火力发电厂，在节能、高效、经济、环保方面创造了多项世界第一目录工程建设背景与目标技术创新和设计优化精细化管理和全过程质量控制机组性能指标工程质量特色知识产权及荣誉布连工程的意义第一部分工程建设背景与目标2004年，中国国电集团公司、河北省人民政府与内蒙古自治区人民政府签订了“合作开发煤电项目框架协议”，规划在鄂尔多斯市建设布连－察哈素、长滩－刘三圪旦两个煤电一体化项目。

一期工程建设布连电厂2×660MW超超临界燃煤空冷机组和察哈素年产1000万吨煤矿。

煤电一体化工程于2009年3月取得国家发改委路条，2010年7月30日获得国家发改委核准，电厂严格按照中国国电集团公司“绿色电站示范工程”的要求，高标准开工建设。

工程建设总目标：建设＇国内领先，国际一流＇的＇创新型、效益型、绿色电站‘示范工程，实现高水平达标投产，确保中国电力优质工程奖，誓创国家优质工程金质奖两台机组分别于2013年1月31日、6月27日通过168试运，性能考核试验期间最高负荷730MW，机组各项指标均达到或超过设计值。

第二部分技术创新和设计优化布连煤电一体化项目前期规划、总体布局、技术路线、经济指标、管理模式等方面均站在世界前沿的高度进行了顶层设计和规划，要求建成国内、国际最先进的煤电一体化示范工程。

煤电整体布局实现资源共享提高机组效率新技术新设备的研究开发及应用采用多项节能环保技术技术创新和设计优化1.新煤电整体布局，实现资源共享电厂和煤矿整体规划，开拓创新，使得项目成为目前国内最经济、最高效、最节能、最环保的节能减排示范工程之一，具有较强的市场抗风险能力，真正实现了煤、水、电、汽及人力资源共享、最优配置。

发电厂所需设备及部分技术参数输煤系统名称汽车卸车机，叶轮给煤机，堆取料机，带式输送机，实物校验装置，滚动筛，碎煤机各类泵，栈桥冲洗器锅炉名称磨煤机，给煤机（包括电动机），磨煤机润滑油站GBZ-63，锅炉停机泵，送风机，引风机一次风机，密封风机，电除尘器，连排扩容器，定排扩容器，暖风器及疏水箱暖风器疏水泵配电箱，电梯，煤斗振动器，一次风机入口消音器磨煤机润滑油站GBZ-63，磨煤机轴承承检修用环莲葫芦3吨，磨煤机绞笼、电机检修用电动葫芦，墙式旋臂起重机检修用电动葫芦10吨，送风机及电机检修用电动葫芦，引风机及电机检修用电动葫芦，一次风机及电机检修用电动葫芦，手拉葫芦（全厂共用），二氧化碳（磨煤机油站用），大板梁，汽包，大屋顶，过热器，后包墙，省煤器，燃煤气，锅炉，炉水循环泵，吹灰装置回转式空气预热器，双进双出钢球磨煤机，炉水泵停炉冷却水泵，磨煤机润滑油站，送风机一次风机，密封风机，电气除尘器，连续排污扩容器，定期排污扩容器，暖风器，电梯，煤斗振动器，一次风入口消音器，磨煤机润滑油油坑泵，检修起吊设施，除尘设施风机参数风量（Nm3/h）风压(Pa)电机转速（r/min）电机功率(KW)电机电压(V)额定电流（A）一次风机175000 20700 1480 1250 6000 143 二次风机120000 10700 1480 450 6000 53 引风机501000 5550 750 1250 6000 150高压流化风机2820 40000 45 380 2CG-220/9.81-MX型循环流化床锅炉主要技术参数：额定蒸发量：220T/H；过热蒸汽出口压力：9.81mpa；过热蒸汽温度：540℃；给水温度：215℃；空气预热器进口空气温度20℃；排烟温度：140℃；锅炉效率：90%；锅炉设计燃料发热量：11670KJ/KG汽轮机所需部件名称：高加危急疏水扩容器，汽机快速冷却装置，凝汽器清洗装置汽机给水泵组（小汽机本体及底座、2#给水泵、前置给水泵、前置泵电机）锅炉启动给水泵组（给水泵、前置泵及电机），凝结水泵及电机，水环式真空泵及电机闭式循环泵及电机，闭式循环冷却器，开式循环泵及电机，开始循环电动滤水器汽机旁路装置（高压、低压旁路装置），除氧器循环水泵配电机，凝结水补水泵配电机排污泵配电机，闭式循环膨胀水箱，汽机房桥式起重机，工业水升压泵，辅助蒸汽联箱检修用电动、手动葫芦，氧气瓶，氮气瓶，二氧化碳瓶，氢气瓶，移动式液压机升降台，电动卷扬机，真空滤油器，发电机定子，发电机转子，水系统设备，氢系统设备，油系统设备，励磁系统设备，汽机高中压转子，油箱，主汽门、再热汽门，EH油系统，高中压缸，低压缸，低压转子，高压加热器，低压加热器，除氧器及水箱，凝汽器及水箱，凝汽器，汽轮机发电机，励磁机，小汽机，主给水泵，给水前置泵，启动给水泵，启动水前置泵凝汽器，#1高加，#2高加，#3高加，#5低加，#6低加，#7低加， #8低加，除氧器，除氧水箱，循环水泵，凝结水泵，开式泵，闭式泵，水-水交换器，水环式真空泵，除氧器缩环泵，汽机其它辅机，起重设备，汽水管道，主汽管道，再热汽管道，高压给水管道，低压管道，汽机范围定型管道55mw抽凝式汽轮机性能范围：1、输出功率：15-10000kw；2、最高转速：≤18000r/min；3、最高级数：12级进汽压力：0.35-4.9mpa；4、进气温度：145-500℃；5、最高排气压力：0.01-2.0mpa分类名称A列柱外电气设备主变，高压厂用电变压器（型号另算）起动/备用厂用变压器（型号另算）主变压器中性点接地装置接地开关（GW8-110）避雷器（FCZ-110J）电流互感器（LCWBL-35）变压器中性点抗组端子箱XW2-1离相封闭母线主回路主封闭母线Φ500×12主回路主封闭母线Φ1050×8（外壳）分支回路封闭母线Φ150×10分支回路封闭母线Φ100×5（外壳）发电机中性点接地柜电压互感器避雷器柜接地刀柜2500A发电机短路试验装置微正压充气装置主回路外壳短路板及接地装置分支回路外壳短路板及接地装置主回路穿墙板相距变换箱中性点与中性点柜连接母线电流互感器端子箱6kv共箱绝缘母线穿墙隔板共箱绝缘母线（包括户内、户外）220kv屋外配电装置SF6断路器隔离开关GW4厂用电配电装置变压器部分干式变（低压厂变）SC-1600/10干式变（公用变）SC-1600/10干式变（电除尘变）SC-1250/10干式变（检修变）SC-630/10干式变（照明变）SC-400/10油浸变（燃油变）S7-500/10 2台油浸变（循环水变）S7-1600/10 2台油浸变（化学变）S7-500/10 2台6kv配电装置主厂房6kv配电装置高压开关柜接地小车主厂房380v配电装置抽屉式低压开关柜GCK低压母线桥柴油发电机组配套电气设备检修电源箱检修车间380v配电装置低压抽屉式开关柜GCK固定分隔式开关柜GBD低压母线桥液位控制箱UQK31F检修电源箱电除尘配电装置低压抽屉式开关柜GCK检修电源箱集控室控制平台继电器屏发变组中央信号控制屏厂用电源控制屏发电组保护柜启/备变保护柜低厂变保护柜低厂公用变保护柜中央信号同期继电器屏发变组操作继电器屏启备变操作继电器屏电度表屏集中复归继电器屏厂用电源快速切换屏发变组变送器屏厂用电源变送器屏（一）、（二）汽机变送器屏（一）、（二）锅炉变送器屏微机报警装置故障录波装置保护试验电源装置柜直流系统集控楼直流系统蓄电池GCM-1200充电、浮冲电装置屏直流配电屏放电电阻及屏（电阻Z×1-1/10）网控楼直流系统蓄电池GGM-500AHA列柱外电气设备充电、浮充电装置屏直流配电屏放电电阻及屏（电阻Z×1-1/10）火灾报警系统主厂房区域火灾报警系统输煤系统火灾报警系统网控楼火灾报警系统不停电电源系统UPS柜80kVAUPC旁路稳压柜配电柜热控分类分类名称主厂房热控设备集控室设备BTG盘盘装仪表热工信号装置柜式仪表盘电动门配电箱火灾报警系统空调自控系统锅炉系统变送器热电偶及热电阻开关量仪表其它就地一次元件高参数仪表阀门保温箱风门挡板电动装置FSSS炉前设备汽机系统变送器热电偶及热电阻开关量仪表其它就地一次元件高参数仪表阀门仪表箱及接线盒气动基地调节器分散控制系统执行机构随主设备供货的热控系统DEH、TSL、ETS、MEH、MTSL、METS统称DCS系统吹灰程控工业电视胶球清洗程控旁路控制DCS系统（TXP系统，西门子）热控电源盘大机ETS柜小机ETS柜DEH柜旁路控制器MEH机柜电磁阀控制柜汽机本体保护柜锅炉报警监视器吹灰程控柜热控备用盘锅炉电动门配电箱火灾报警控制柜电缆（动力、控制）化学水处理设备名称水力循环澄清池无阀滤池多介质过滤器活性炭过滤器保安过滤器高压泵反渗透预脱盐装置阳离子交换器器除CO2阴离子交换器混合离子交换器除盐水箱除盐水泵自动加絮凝剂和助凝剂装置自动加阻垢剂装置自动加酸装置清洗装置反渗透膜元件压力容器脱硫系统分类名称吸收系统吸收塔系统吸收塔循环泵氧化风机氧化空气系统吸收塔石膏排浆系统其他辅助设备烟气系统烟道挡板补偿器增压风机GGH热交换器石灰石粉储存浆液制备及输送系统石膏处理系统石膏脱水储存废水处理系统土建部分分类名称燃料供应系统燃料系统煤场斗轮机基础输煤栈桥转运站碎煤机室汽车卸煤沟输煤附属燃油系统燃油泵房事故油池油罐基础油区防火堤及围墙卸油栈台油管道支架基础油管区管沟除灰系统柱塞泵房高架浓缩地X45灰浆泵房冲灰池灰浆池贮水池渣脱水仓基础高效澄清池基础回收水池（2个）浓缩池分配槽支架溢流水池（4个）支渣兼灰场运行管理道路运渣道路桥涵厂外灰管敷设土石方厂外灰管支墩水处理系统WaterTreatment System化学水处理系统Chemical water treatment system锅炉补给水处理室boiler feedwaterTreatments电解盐制氯间 Chloride saltelectrolysis system apartment 澄清池基础Clarifier based过滤器、清水箱基础Filters, water tankfoundation酸碱槽池、酸碱罐基础Acid-base slot pool, based on acid-base中和池neutralization pool清水池Clear water pool混凝土中间水箱The middle water tankof concrete硫酸槽池、酸碱罐基础Sulfuric acid tank pool, the basis of acid-base tank废水收集池Wastewater collection pool 虹吸滤池Siphon Filter pool离子交换器基础The basis of ionexchangerA列外侧废水收集池 A wastewatercollection tank outside the column水处理室外沟道Outdoor water channel 清水箱、过滤器基础Water tank, filtersbased计量间measured room循环水处理系统Circulating water treatment system 循环水处理室Circulating Water Treatment Room沟道Channel供水系统Watersupply system循环水系统Circulating watersystem循环水系统Circulating water system循环水泵入口前池Entrance to poolcirculating pump循环水回水沟gutter of Circulatingwater back阀门井（4座）Valve shaft (4)循环水管支墩及混凝土基础Circulating water pipe and the concrete foundationbuttress无阀滤池（1000m3/h）Valveless Filterpool(1000m 3 / h)补充水系统Add water system 雪野水库补充水系统Yukino added water system reservoir电气系统Electricalsystems煤灰配电楼Ash Distribution House通信楼Communications House中型构架Medium Frame220kV升压站地面、沟道220kV Step-upground, channel避雷针铁塔Lightning Guard Tower高压试验室High Voltage Laboratory除灰配电楼Ash Distribution House 附属生产工程Productionengineeringsubsidiary辅助生产工程Aided productionengineering材料库Materials Warehouse推煤机库Pushing the coal hangar主厂房基础The basis of the main plant锅炉基础Boiler foundation锅炉附属设备基础The basis of theboiler auxiliary汽轮发电机基础Turbine foundation汽轮发电机附属设备基础Generatorbased on ancillary equipment事故油池Oil accident pool电除尘基础The basis of electrostaticprecipitator引风机基础支架Fan base bracket烟道Flue channel烟囱Chimney电除尘配电室ESP distribution room 暖通部分HVAC parts分类Class名称Item主厂房Main plant屋顶轴流通风机JZWT Roof axial fanJZWT轴线通风机T35-11 Axis of the fanT35-11防腐轴流通风机FT35-11 Axial FanFT35-11 anti-corrosion风冷柜式空调机LF7WC3.0KWLF7WC3.0KW电暖气Electric Heating固定式风机DZ-12 Fixed fan DZ-12固定式真空吸尘器Fixed VacuumCleaner筒形风帽（国标T611）Cylindrical hood(GB T611)集控楼ControlBuilding水冷冷水机组Water-cooled chiller冷水泵SB-X65-50-150K Cold waterpump SB-X65-50-150K冷却水泵SB-X65-50-160K Coolingwater pump SB-X65-50-160K热水循环泵SSB-X50-32-145K Hotwater circulating pump自动定压补水装置JHNGP1.0×1-50DLAutomatic constant pressure waterinstallment JHNGP1.0 × 1-50DL软化补水管道泵ISG32-125 Softeningreplenishment pipeline pump ISG32-125汽水热交换器FP500-2.5QSSteam heat exchanger FP500-2.5QS组合式空气处理机组RH070740 Modularair handling units RH070740组合空气处理机组RH080860Combination of air handling unitsRH080860封闭式冷却塔SM×LⅡ70 Closed coolingtower SM × L Ⅱ 70组合式空气处理机组KCW108MZ Modularair handling units KCW108MZ立柜式风机盘管G-5.6-D Closet fan coilG-5.6-D组合式新风机组KCW145MZ Combinedfresh air unit KCW145MZ组合式新风机组KCW265MI Combinedfresh air unit KCW265MI排烟风机HTF Exhaust fan HTF轴流通风机T35-11 T35-11 Axial Fan防暴轴流通风机BT35-11 BT35-11 axialfan riot防腐轴流通风机FT35-11 anti-corrosionAxial Fan FT35-11轴流通风机T35-11 T35-11 Axial Fan轴流通风机Axial Fan其它建筑暖通设备Other buildingHVAC equipment。
