电厂系统及常用阀门简介

电厂阀门的种类及用途
电厂阀门是用于控制电厂设备运行的重要部件，主要用于调节流量、压力、温度等参数。

根据不同的使用场合和要求，电厂阀门可以分为以下几类：
1. 截止阀：截止阀是一种常见的阀门类型，主要用于切断管道中的介质流动。

在电厂中，截止阀通常用于切断管道中的水流或蒸汽流。

2. 调节阀：调节阀是一种可以调节管道中流量或压力的阀门，主要用于电厂中的流量控制和压力控制。

调节阀通常用于调节蒸汽、水或空气的流量或压力。

3. 球阀：球阀是一种圆形的阀门，主要用于切断管道中的介质流动。

在电厂中，球阀通常用于切断蒸汽或水的流动。

4. 蝶阀：蝶阀是一种圆形的阀门，可以在管道中快速打开和关闭。

在电厂中，蝶阀通常用于切断或调节水流或蒸汽流。

5. 闸阀：闸阀是一种可以完全切断管道中的介质流动的阀门，主要用于切断管道中的水流或蒸汽流。

在电厂中，闸阀通常用于切断水流或蒸汽流。

6. 排气阀：排气阀是一种用于排除管道中的空气或其他气体的阀门，主要用于防止管道中的气体积聚，从而影响管道的正常运行。

以上是电厂阀门的一些常见种类和用途，不同的电厂设备和工艺需要不同类型的阀门，根据实际需要选择合适的阀门类型和规格是确保电厂设备正常运行的重要前提。

电站常用阀门手册导言：随着电站的发展，阀门作为控制介质流动的关键设备，在电站中起着至关重要的作用。

本手册旨在介绍电站常用的阀门类型、结构、特点及其应用领域，以提供电站工作人员对阀门的深入了解和正确使用。

一、安全阀安全阀是电站中常见的一种阀门，用于在系统超压时减压保护设备及管道。

其结构特点包括主体、封头、底座、弹簧、调整螺钉等部件。

安全阀应根据压力要求和安全系数选用，并定期保养维护。

二、调节阀调节阀是用于控制介质流量、压力、温度等参数的阀门。

常见的调节阀包括节流阀、减压阀、调节球阀等。

调节阀应根据具体工况选用，并定期检修以保证其正常运行。

三、截止阀截止阀是用于切断或接通介质流动的阀门，常用于电站的管路系统。

其结构特点包括阀体、阀瓣、阀盖、阀杆等组成部件。

截止阀应根据工况选用，且在使用过程中要注意操作规范，防止泄漏和故障。

四、排泄阀排泄阀是排除系统介质的阀门，用于调整和控制介质流量，防止管道过载。

常见的排泄阀包括放水阀、疏水阀等。

在选用排泄阀时，应考虑介质性质、流量大小等参数，并定期检查和维护。

五、蝶阀蝶阀是一种简单、轻便的阀门，具有密封性能好、流阻小等优点。

蝶阀广泛应用于电站的给排水、冷却水等系统中。

在使用蝶阀时，应注意阀座的选择和密封性能，以确保其正常工作。

六、球阀球阀是一种流体控制阀门，具有流通阻力小、密封性好等特点，常用于电站的介质切断和流量调节。

球阀可分为浮动式球阀和固定式球阀，选用时需根据介质性质、压力要求等因素进行选择。

七、止回阀止回阀是一种流向只能单向通过的阀门，用于防止介质回流和管道水锤。

常见的止回阀有升降式止回阀、卡箍式止回阀等。

在选用止回阀时，应考虑阀门材质、密封性等因素，并定期进行维护。

八、闸阀闸阀是一种切断介质流动的阀门，常用于管道上作为截流或转换流向的装置。

其结构特点包括阀体、阀瓣、填料、密封圈等。

在使用闸阀时，要确保其正常的密封性能和操作规范，以避免泄漏和故障。

结语：本手册对电站常用阀门的类型、结构和应用进行了简要介绍，以便工作人员能够正确选用和使用阀门，并保持其正常运行。

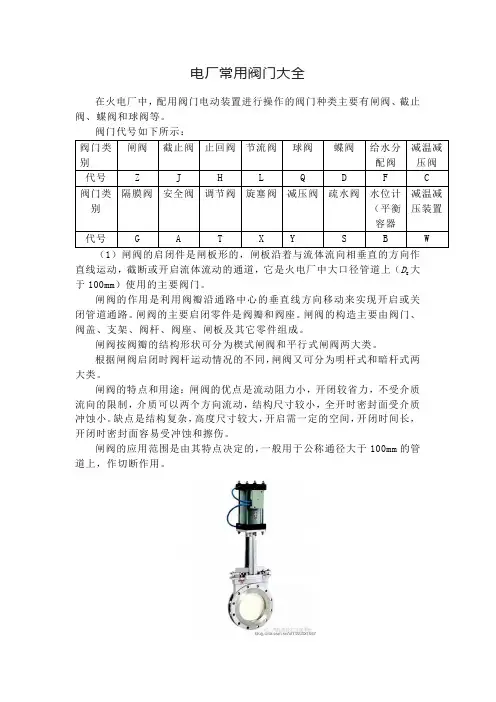

道上，作切断作用。

（2）截止阀的启闭件是塞形的阀瓣，阀瓣上下作直线运动，去截断或开启流体流动的通路。

它是火电厂中使用得较多的一种阀门，D g在100mm以下的管道上几乎全部使用截止阀。

截止阀的阀瓣由平面和锥面等密封形式。

截止阀的特点和用途：截止阀的特点是操作可靠，开启高度小，关闭严密，启闭时间短，易于调节或截断流量。

但其流体阻力大，开启、关闭力较大，且随着通道截面积的增大而迅速增加，制成通路截面积较大而又十分可靠的截止阀是很困难的，因此，截止阀一般口径在200mm以下，主要应用于蒸汽管道上，主要用来切断管道介质用。

截止阀有方向性，安装必须注意。

（3）蝶阀的启闭件是一个圆盘形的蝶板，它通过围绕座内的轴旋转来开启与关闭阀门，蝶板从全开到全关的旋转角度通常小于90度，蝶阀不适用于高温高压介质。

蝶阀主要由阀体、阀门板、阀杆与驱动装置组成，旋转手柄使驱动装置带动阀门板绕阀体内一固定轴旋转，由转动角度大小来达到启闭和节流目的。

蝶阀的特点是结构简单，重量轻，维修方便。

在电厂中，多用于低温低压的循环水管道系统中。

（4）球阀的启闭件是一个有孔的球体，球体以阀体中心线为轴作旋转运动，来截断或开启流体流动的通道。

阀门从全开到全关，阀杆的旋转角为90度。

球阀适用于高压介质，但工作温度有一定限制。

(6)调节阀通过阀瓣的旋转或升降改变通道截面积，从而改变介质流量和压力的阀门叫调节阀。

按工作原理可分为回转式调节阀和升降式调节阀。

（7）止回阀又称逆止阀或单向阀，主要用途是靠介质的力量自动关闭阀瓣，防止管道内的介质倒流，避免事故发生。

它广泛用于各类泵的出口管路、给水管路、抽汽管路、疏水管路，以及其它不允许介质倒流的管路上。

按结构分为升降式、旋启式和蝶式。

(8)安全阀安全阀是一种保护类阀门用于各种承压容器和管路系统上，以防压力过分升高超过规定数值时，能自动开启，将过剩的介质排放到低压系统或大气中去，将压力降低，使设备免于破坏，当压力恢复到规定数值时安全阀又能自动关闭。

电厂一般用到哪些耐磨阀门电力行业控制阀的选型适用阀门内漏与外漏的区别及原因阀门的内/外漏及注意事项供热工程常用阀门分类及各类别用途电厂一般用到哪些耐磨阀门根据电厂工况不同，耐磨阀门使用部位不同，阀门选型也有所差异。

首先，以电厂仓泵除灰为例，仓泵一般由进料阀、加压阀、吹堵阀、输送阀及泵体和管路等组成，其控制气源采用输送用气源（也可以单独设置）。

应用到的阀门有手动陶瓷球阀、气动旋转摆式阀、气动陶瓷平行双闸板闸阀和手动薄型陶瓷闸阀等。

上图为电厂仓泵除灰专用气动陶瓷旋转摆式阀再次，电厂脱硫系统中，大部分应用到调节陶瓷球阀。

其主要用于吸收塔（PH值，液位、排出、石膏浆液流量）、石灰石浆液供给（石灰石浆液箱液位、石灰石浆液浓度）、石膏脱水（滤液水箱水位）、工艺水及冲洗（除雾器冲洗、吸收塔浆液管道冲洗、工艺水箱液位）系统的控制。

再次，根据工况，选择阀门控制方式。

在仓泵的控制方式中，共分为手动和自动两种工作方式。

手动为仓泵在调试时应用，在这种工作方式中（在程控柜上.该仓泵的工作方式必须在“退出”），仓泵上各阀门可以自由动作，这样可以方便调试，也可以在仓泵发生了故障后进行操作；在一般正常情况下.阀门都是以自动工作方式进行工作的。

在投入后,都是以自动循环的工作方式进行。

电力行业控制阀的选型适用电力是最重要的能源行业之一，目前有蒸汽、风力、水力、地热、潮汐发电、太阳能发电，本文重点讨论燃油、煤油、燃气及核电站中部分典型控制阀的选用。

这类电站共同点就是将水汽化为蒸汽，利用蒸汽驱动气轮机带动发电机产生电力，不同点是将水转化成蒸汽的能源各不相同，分别有：天然气、燃油、煤炭、原子堆。

各种电站的结构大致相同，我们先以联合循环电站为例来简述控制阀的选用，然后再将各电站中不同的部分作简要说明。

简单来看电力流程实际上是水、蒸汽的循环流程，在此流程中选用控制阀既简单又复杂。

简单的是过程介质简单，只有水和蒸汽两种，复杂的是水和蒸汽的温度与压力波动范围大，带来系列问题如：闪蒸、气蚀、冲刷、噪音、腐蚀。
