企业简介销售网络覆盖神华集团、伊泰集团、伊东集团、汇能集团、华电集团、淮北矿业集团等全国各大、中型煤矿生产企业，拥有优质稳定客户256家，58个销售效劳网点普及全国各矿区。
盐城中联矿用设备科技开展是江苏中联电气股份旗下全资子公司，主要从事煤矿自动化设备的研发与制造。
中联电气立足自身，强化管理，通过ISO9001：2000质量管理体系、ISO14001：2004环境管理体系、GB/28001：2001职业健康平安管理体系认证。
在“质量兴企、科技强企〞的开展战略的指导下，公司不断研发新品，有较强的技术创新能力。
目前已取得两大系列1468000kVA超大容量智能矿用隔爆型移动变电站为国内最大容量变电站，到达国际先进水平，填补了国内空白、完全实现替代进口，获得“江苏省中小企业专利新产品〞、“江苏省高新技术产品〞、“江苏省煤炭科技进步一等奖〞、“盐城市科技进步一等奖〞等。
6300kV A、4000kV A移动变电站也“江苏省计量保证确认单位〞、“江苏省高成长型企业〞、“江苏省重合同、守信用企业〞、“江苏省优秀民营科技企业〞等。
产品采用国际标准标志，“德瑞奇〞牌商标被评为“江苏省著名商标〞。
公司利用上市超募资金2亿元新上的电缆工程，由上海电缆工程设计研究所调研认证，设计生产能力为年产4750kM矿用电缆、电力电缆、特种电缆。
主要设备有连续退火铝合金大拉机、引用德国TROESTER公司进口三层共挤橡皮连续硫化生产线、60+150+90干法交联生产机组、10～35kV电缆绝缘局部放电及耐压检测试验系统、进口电缆在线检测系统等生产、检测设备计98台套，生产技术与装备水平到达国内先进水平，工艺方案先进。
目前设备调试、生产与销售人员培训均已完成，生产许可证、3C乘行业开展和上市之东风，持续开展的中联电气与迎接新一轮开展大潮的东部沿海一样“海阔天空〞、“风光无限〞。
在“精心制造、精细管理、精品占市、精诚效劳〞的方针指导下，中联电气将充分发挥技术、管理、资金优势，不断推进技术创新，完善企业管理，为客户提供更优质的效劳、为股东创造更大的价值、为员工搭建更广阔的开展平台，为社会承当全面企业公民的责任。
0000 0000000000000000 000目录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前言本说明书按照GB 9969.1-1998工业产品使用说明书总则进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。
欢迎使用本公司制造的矿用产品，我们将保证您使用中的安全性能！1. 概述：1.1产品特点：本开关采用新型空气式高压负荷开关，具有开断转移电流大，安全可靠，适于频繁操作，电寿命长等特点。
新型灭弧方式，保证触刀不易损坏，提高了接通与分断能力，动热稳定性能好，绝缘水平高，操作简便，动作可靠。
1.2主要用途及使用范围KBG2—100/10（6）FY、KBG2—200/10（6）FY矿用隔爆型移动变电站用高压负荷开关是煤矿井下大容量移动变电站高压侧配套产品，作为开断和闭合移动变电站变压器的负荷电流和空载电流，是代替FB—6高压负荷开关的新一代产品。
1.3使用环境及工作条件：（1）海拔高度不超过1000m；（2）环境温度+40℃~-20℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）具有甲烷混合气体、煤尘爆炸危险的煤矿井下；（5）无强烈冲击、震动的地方；（6）无明显破坏绝缘的气体或蒸汽的环境中；（7）与水平面的安装倾斜度不超过15℃；（8）能防止滴水的地方。
1.4型号说明移变负荷额定电压：KV额定电流: A设计序号高压隔爆型开关1.5执行标准： GB8286-2005、GB3836-2000、Q/STC002-20091.6防爆标志： ExdI1.7防爆型式：矿用隔爆型1.8基本参数：2. 结构特征与工作原理1）结构：本开关的外形结构见图1，它由隔爆箱体2、门盖1、负荷开关3等组成。
壳体后法兰用螺栓与干式变压器进线盒法兰连接成一体，转动分合闸手柄6实现对负荷开关的分闸操作。
（1）负荷开关：由底座、绝缘子、动、静触刀，传动机构及弹簧储能机构等组成。
合闸操作：手动合闸，通过传动机构，使弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。
分闸操作与灭弧原理：手动分闸由弹簧释放能量，使触刀先断开，然后瞬时可产生气体并进行灭弧。
在弧触刀断开瞬间，产生电弧，灭弧室壁起到冷却电弧的作用，并在电弧作用下产生气体使电弧熄灭。
KBG-100/10Y、KBG-100/6YKBG-200/10Y、KBG-200/6YKBG-315/10Y、KBG-315/6Y矿用隔爆型移动变电站用永磁式高压真空开关使用说明书使用前请详细阅读使用说明书1 概述：1.1用途：本开关适用于具有瓦斯和煤尘爆炸危险的矿井下，对10（6）kV电力线路进行控制和保护，作为配电或直接启动电机用。
开关具有绝缘监视、高压接地、过载、断相、欠压、短路、漏电以及过压等保护功能，为移动变电站作配电开关使用。
1.2 防爆类别：矿用隔爆型；防爆标志：ExdI1.3 执行标准:GB3836-2000 GB8286-2005 Q/PK 03-20091.4特点：型号及定义：移动变电站用额定工作电压，kV额定工作电流，A高压隔爆型开关本开关为KBG-□/□Y,本公司自行设计的改进型产品，充分考虑了井下现场的使用和维护条件，与同类产品相比，具有一定的先进性。
1.5真空开关的外形尺寸为:长1272mm宽930mm高1232mm重量为500kg2 使用的环境条件：a）周围环境温度为-5℃～+40℃；b）海拔不超过1000m；c）周围空气相对湿度不大于95(+25℃时)；d）有甲烷、煤尘爆炸混合物的矿井中；e）在无显著摇动与冲击振动的地方(有冲击与振动要求时,用户与制造厂协商解决)；f）在无破坏绝缘的气体或蒸汽的环境中；g）与水平面的安装倾斜度不超过15°；h）能防止滴水的地方；I）污染等级：3级；3 主要技术参数：3.1 a)真空开关的基本参数见表1表1b)真空开关的绝缘水平见表2表2c) 机械寿命10000次.3.2 永磁高压真空断路器符合下表规定：3.3配用的电压互感器为单相电变压器。
3.4配电用的LMZ-10（6）型电流互感器为母线式单绕组电流互感器。
3.5配用的ZLZB-7FYT型综合保护器具有漏电、过载、短路、绝缘监视等保护功能。
3.5.1、核心部分是电脑，具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算、连续量化处理、获信息最接近于真实情况。
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

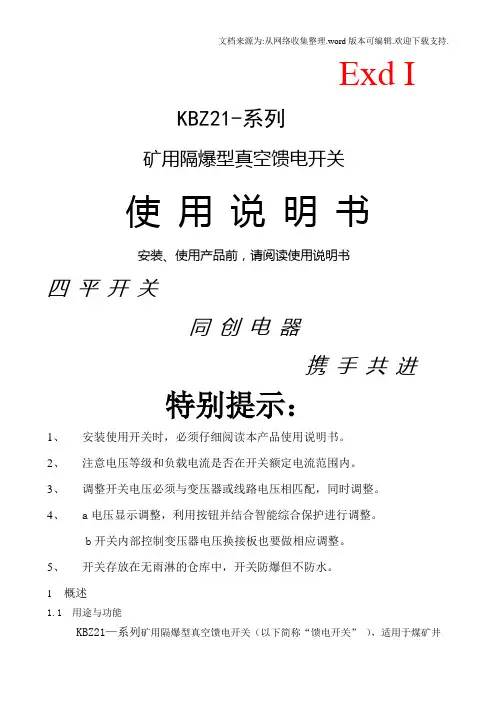

Exd IKBZ21-系列矿用隔爆型真空馈电开关使用说明书安装、使用产品前，请阅读使用说明书四平开关同创电器携手共进特别提示：1、安装使用开关时，必须仔细阅读本产品使用说明书。
2、注意电压等级和负载电流是否在开关额定电流范围内。
3、调整开关电压必须与变压器或线路电压相匹配，同时调整。
4、a电压显示调整，利用按钮并结合智能综合保护进行调整。
b开关内部控制变压器电压换接板也要做相应调整。
5、开关存放在无雨淋的仓库中，开关防爆但不防水。
1概述1.1 用途与功能KBZ21—系列矿用隔爆型真空馈电开关（以下简称“馈电开关”），适用于煤矿井下和其它周围介质中含有甲烷、煤尘爆炸性气体混合物的环境中，在交流50Hz 、额定电压1140V 、660V 、380V ，额定电流为630、500A 、400A 、315A 、200A 及中性点不接地的三相电网中，即可作为供电系统的总馈电开关和分支馈电开关，也可作为大容量电机不频繁起动之用。
使用分为：1、移变用低压真空馈电开关，固定在移动变压器低压侧，组成矿用隔爆型移动变电站，做总开关。
2、独立使用时做总开关，放置在移动变电站或干式变压器下侧（无机械联系）做总开关。
3、独立使用时放置在总开关下侧，做选择性分开关，可实现横向选择性漏电分闸，缩小故障范围。
1.2产品特点馈电开关控制部分为单片机保护形式，配备汉字液晶显示系统，当供电线路中出现过载、短路、断相、欠压、漏电等故障，该馈电开关根据要求自动跳闸并显示及记忆故障类型及参数，只有清除负荷侧故障，再按复位按钮后才能重新送电合闸。
1．3产品执行下列标准MT871—2000 矿用隔爆型低压交流真空馈电开关GB8286-2005 矿用隔爆型移动变电站Q/STC01-2008 矿用隔爆型真空馈电开关1.4 型号说明额定电压：V额定电流：A设计序号真 空隔 爆 型馈电开关1.51.6防爆标志：ExdI1.7 额定电压、电流1）额定电压：1140V ，660V ，380V ；2）额定电流：630A 、500A 、400A 、315A 、200A ；（1） 海拔高度不超过2000m ；（2） 周围环境温度为－5℃~＋40℃；（3） 周围空气相对湿度不大于95%（25℃时）；（4） 具有瓦斯和煤尘爆炸性危险的煤矿井中；（5） 在无破坏金属和绝缘的腐蚀性气体及蒸气的环境中；（6） 在无强烈颠簸和冲击震动的环境中；（7）在能防滴水和无水浸的环境中；（8）与水平面的安装倾斜度不超过15°；（9）污染等级3级，安装类别Ⅲ类。
一、 概述1． 用途与功能：PBG1-6矿用隔爆型高压真空配电装置(以下简称“6kV 配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。
对井下6kV/50Hz 额定电流400A 以下供电系统进行控制和保护，同时作为6kV 移动变电站的高压配电使用，与我公司生产的XBD1系列低压保护箱组成低压故障分断高压的理想型移动变电站系统。
2． 主要特点：● 该装置分A 型（独立开关）和B 型（移变开关）两种形式，B 型只是A 型去掉后出线腔，因此保持结构形式的一致性；（见图1） ● 具有体积小、结构合理、操作直观的特性，并具备电动合闸及手动储能的双重机构；● 具有先进的、完善的微电脑综合保护系统（保护功能见后），提高了整体供电的可靠性，且不必打开箱体大门即可进行保护参数的整定；● 兼容所有大容量（2500kVA 以下）移动变电站配套。
二、 型号说明 P B G 1 - 6三、 使用条件与范围 1. 海拔高度不超过1000m ； 2. 周围环境温度不高于＋40℃，不低于－20℃；3. 空气相对温度不大于95％(25℃时)；4. 在无强烈颠簸和冲击振动的地方；5. 设备垂直面的安装倾斜度不大于15°；6. 在无足以破坏金属和绝缘的腐蚀性气体及蒸汽的场所；7. 在无滴水和水浸的地方；8. 在有沼气及煤尘爆炸危险的环境中。
四、 外形尺寸及重量额定电压设计序号 高 压 隔 爆 型 配电装置图1开关外形图 ) 1240×936×764 mm (B) 1240×936×1035 mm (A)2. 配合法兰尺寸为：(见图２) 490×490 mm3. 重量约为：518kg(国产) (英国)图2 连接法兰 五、 主要技术参数与规格表1 基本参数额定工作电压 （Ue ） (kV) 6 最高工作电压 (kV) 6.9额定工作频率 (Hz) 50额定电流 (Ie) (A) 50、100、200、400 额定短路开断电流 (kA) 10额定热稳定时间 (s) 2额定热稳定电流 (kA) 10额定动稳定电流 (kA) 25额定关合电流(峰值) (kA) 25额定短路开断电流的开断次数（次） 30操作过电压 （倍） ≤3.5机械寿命 （次） 10000额定电流开断次数 （次） 10000平均合闸速度 （m/s ） 0.4～0.8平均分闸速度 （m/s ） 0.8～1.1三相不同期性 (ms) ＜2触头开距 （mm ） 8±1超行程 （mm ） 3＋1合闸弹跳时间 （ms ）≤3 额定短时工频耐压（有效值） 真空断路器 隔离开关 低压回路(不包括弱电元件) 断口 相间 相对地 断口 470×370 490×490 378×278390×390 440×440426×327六、工作原理（简述）1.电气原理（参见图3和附录一：电气原理图）①当6kV电源接入入线腔后，通过隔离开关的分合可控制高压电压互感器（PT）及断路器上触头的得电与失电，操作隔离开关必须首先按下闭锁按钮以防止断路器未分断时的带电拉开；同时断路器处于合闸位置时，自身也具有与隔离开关的机械闭锁；②电压互感器(PT)二次输出AC100V作为综合保护及断路器分合驱动的工作电源，电源失压时，断路器交流电磁铁处于释放状态，从而闭锁断路器不能合闸；③当配电装置投入运行后，配用的GZBY-1型高压电网综合保护装置对配电装置的线路电压、电流、分合状态进行动态监控及显示，对系统的过载、短路、断相、漏电、绝缘监视、过压、欠压等故障以及低压侧反馈来的故障，通过驱动断路器上的脱扣器动作实现保护（详见综保使用说明书）；④通过配电型硅橡胶氧化锌压敏电阻实现对真空断路器的操作过电压保护，同时消除了普通压敏电阻的爆炸隐患。

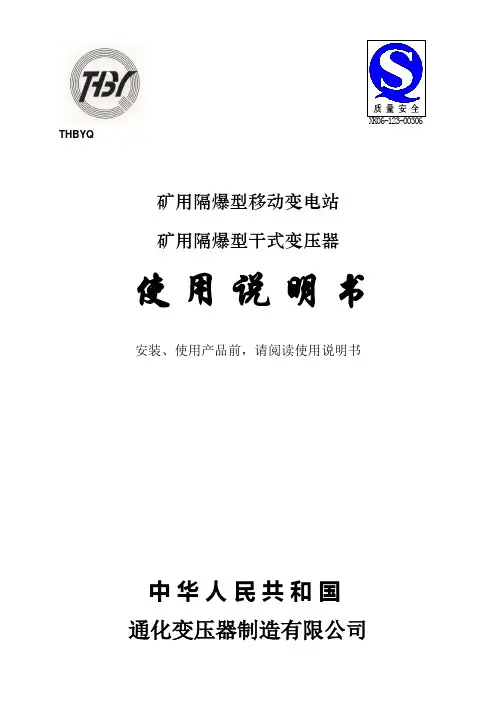

XK06-123-00306 THBYQ矿用隔爆型移动变电站矿用隔爆型干式变压器使用说明书安装、使用产品前，请阅读使用说明书中华人民共和国通化变压器制造有限公司目录1随机文件明细表. . . . . . . . . . . . . . . . . . . . . . . . . . . . ii 2产品使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . 1~321 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 结构概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 技术特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 外形尺寸及重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 安装、调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276 使用、操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 运输、储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288 产品验收. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 故障原因和处理方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2910 备品备件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3111 订货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3012 产品质量承诺及售后服务. . . . . . . . . . . . . . . . . . . . . . . . . . . 3013 与我们联系. . . . . . .. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 30i矿用隔爆型移动变电站随机文件明细表ii通化变压器制造有限公司矿用隔爆型移动变电站矿用隔爆型干式变压器产品使用说明书1 概述1.1 说明书适用范围本说明书适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干式变压器。
KBSGZY系列矿用隔爆型移动变电站KBSG系列矿用隔爆型干式变压器使用说明书执行标准：GB 8286-2005兖矿集团有限公司机电设备制造厂一、用途及使用范围1、本说明书适用于KBSGZY 矿用隔爆型移动变电站（以下简称移动变电站）和KBSG 矿用隔爆型干式变压器（以下简称干式变压器）。
用于有甲烷混合气体和煤尘且有爆炸危险的矿井中，专供矿井电力运输及综合机械化采煤机电源之用。
2、移动变电站和干式变压器可在以下条件持续长期工作。
a. 海拔不超过1000m;b. 使用环境温度为：-5℃~+40℃；c. 空气相对湿度不超过95%（+25℃时）d. 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f. 无足以腐蚀金属和破坏绝缘的气体和蒸汽环境中；g. 无滴水的地方。
h. 安装类别：Ⅲ类。
i. 污染等级：3级。
3、产品执行标准GB8286-2005 《矿用隔爆型移动变电站》4、产品分类4.1 型式矿用隔爆型移动变电站为矿用隔爆型“Exd Ⅰ”，安全标志“MA ”。
4.2 型号及含义：KB S G ZY –二、主要技术指标及参数1、额定容量移动变电站的额定容量是指干式变压器的额定容量，它以第一章第2条规定的使用条件为准，取额定电压、额定电流和相系数3的乘积来表示。
额定容量为200、315、400、500、630、800、1000、1250、1600、2000、2500、3150kV A ．2、额定电压移动变电站的额定电压为：一次电压6000V 、10000V ；二次电压400（380）、693（660）、1200（1140）、3450（3300）V 。
注：括号中的电压为低压馈电开关或低压保护箱相应的额定电压。
3、绝缘水平运行在海拔不超过1000m 处的干式变压器，其绝缘水平按表1 的规定。
干式矿用隔爆型三相 一次侧额定电压 kV 额定容量kV A组合移动式注：a、干式变压器在海拔1000m~3000m之间的地区运行，但在海拔不超过1000m的试验，则其额定短时工频耐受电压值以表1 为基础，超过1000m的高度以每500m为一级增加6.25%。
使用前请认真阅读使用说明书!目录1.概述 (1)1.1 用途 (1)1.2 特点 (1)1.3 执行标准 (1)2.使用条件 (1)3.产品类别及结构型式 (2)3.1 防爆型式 (2)3.2 防爆标志 (2)3.3 型号含义 (2)3.4 结构特征 (2)4.技术参数和性能 (3)4.1 过载保护电流─时间特性 (3)4.2 绝缘性能 (3)4.3 真空断路器技术参数 (3)4.4 综合保护器性能 (3)5 工作原理 (5)5.1工作原理 (5)5.2供电 (5)5.3闭锁及联锁控制 (6)5.4过电压保护 (6)5.3综合保护器 (6)5.4 断路器原理 (6)6 安装及操作 (8)6.1 安装前检查 (8)6.2 配电装置（A型）安装 (8)6.3 移变配电装置（B型）安装 (9)6.4操作程序 (9)6.5保护器操作与整定 (11)7 使用维护及故障处理 (14)8产品包装及备件 (15)附录1：PBG1-10矿用隔爆型高压真空配电装置电气原理图 (16)附录1-1：PBG1-10矿用隔爆型高压永磁机构高压真空配电装置原理图 (17)附录2：PBG1-10矿用隔爆型(永磁机构)高压真空配电装置接线图 (18)1. 概述PBG1矿用隔爆型高压真空配电装置(以下简称“配电装置”)，适用于具有爆炸性危险气体及粉尘的矿井中。
对井下10kV/50Hz额定电流630A以下中性点不接地供电系统进行控制和保护，同时作为10kV移动变电站的高压侧开关使用，与我公司生产的XBD1系列矿用隔爆型移动变电站用低压侧保护箱组成低压故障分断高压侧开关的矿用隔爆型移动变电站系统。
1.1 用途适用于含有爆炸性气体（甲烷）和煤尘爆炸危险的矿井中，在交流50HZ，电压10 (6) kV线路中，对输配电线路及移动变电站、电动机起动、停止进行控制和保护。
1.2 特点该装置分A型（独立使用配电装置）和B型（移变开关使用配电装置）两种形式，B 型只是A型去掉后出线腔，因此保持了结构形式的一致性；见图1。
目录一、随机文件明细表1 煤安证2 防爆证3 生产许可证二、1 概述 (1)1）产品特点2）用途和功能3）产品执行标准4）型号说明5）主要参数6）使用环境条件2 结构特征与工作原理 (2)1）结构特征2）主要部件和功能3）机电联锁4）工作原理5）保护特性3 技术特性 (3)1)主要保护性能2)主要技术参数4 尺寸、重量 (5)1）外型尺寸2）安装尺寸3）重量5 安装、调试 (6)1）安装程序2）调试6 使用、操作 (12)1）准备与检查2）操作程序及方法3）注意事项7 故障分析与排除 (13)8 保养、维修 (14)9 运输、保存 (14)10 开箱及检查 (14)11 订货须知 (14)12 售后服务 (14)附1电气原理图-3300V (15)附2电气原理图-1140V (16)附3其它产品介绍 (17)附4产品使用意见反馈单 (18)1 概述1.1产品特点BBD—□/□Y系列矿用隔爆型移动变电站用低压保护箱（以下简称“低压保护箱”），控制部分采用具有智能化多功能汉字液晶显示保护系统，当供电线路中出现过载、短路、断相、欠压、过压、漏电等故障，该保护箱根据要求自动分断高压侧电源并显示及记忆故障类型及参数，同时将闭锁高压，只有清除低压侧故障，复位后高压侧才能合闸送电。
主要特点：1）与变压器和高压真空开关配套组成国际先进的低压侧故障，分断变压器高压侧电源的运行模式。
2）低压侧故障均通过高压侧真空断路器分断高压电源，具有分断电流小的特点。
3）采用10位A/D采集信号使测量精度提高，参数设置灵活方便、稳定。
4）实时显示运行状态及故障指示，便于系统使用、维护和故障判断处理。
5）保护功能齐全，有过载、短路、过压、欠压、漏电动作、漏电闭锁等保护。
1.2 用途与功能BBD—□/□Y低压保护箱适用于具有爆炸性危险气体及粉尘的矿井中，做为移动变电站的低压侧保护箱，与我公司生产的KBG-□/□Y系列矿用隔爆型移动变电站用高压真空开关配套。

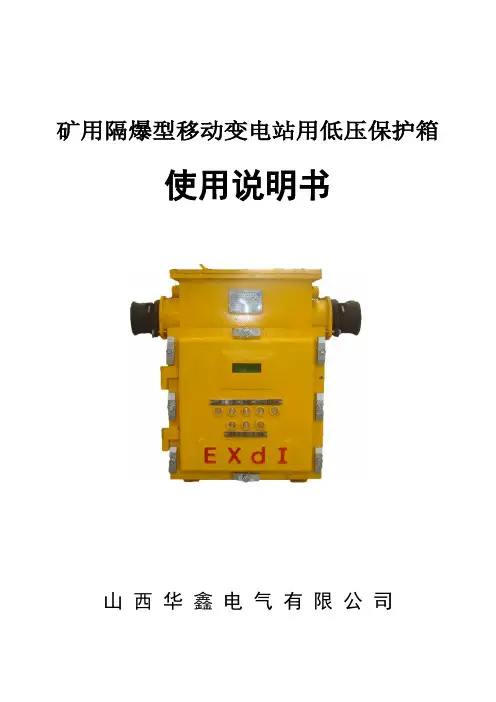

BXB---800Y矿用隔爆型移动变电站用低压保护箱使用说明书一、概述1、产品特点BXB---800/3300Y矿用隔爆型移动变电站低压保护箱（以下简称保护箱）具有隔爆性能好、技术先进、保护性能稳定可靠、结构紧凑、易于维护和检修等优点。
保护箱由外壳、微机型电流保护（2套）、微机型漏电保护（1套）、绝缘监视保护等组成，有两路负载输出接线腔。
2、主要用途本保护箱适用于有瓦斯及煤尘爆炸危险的矿井中，作为移动变电站低压侧用馈电保护设备，与KBG---315/6YZ矿用隔爆型移动变电站用高压真空开关配套使用。
保护箱采用微机型保护电路，实现对负载的过载、短路、相不平衡、漏电及漏电闭锁的稳定可靠保护，并对电缆实现绝缘监视保护，由压敏电阻实现对主电路的过电压保护。
3、品种、规格额定电压 3300V额定电流 800A4、型号的组成及其代表的意义5、隔爆形式：矿用隔爆型标志： ExdI6、执行标准：GB8286---2005; Q/140000PM0006---20077、使用环境条件a、海拔高度不超过1000m；b、周围环境温度－５°Ｃ～＋４０°Ｃ；c、周围空气相对湿度＜９５%（＋２５°Ｃ）；d、污染等级3级；安装类别为III类；e、在有甲烷和煤尘爆炸危险的矿井中；f、在没有淋水的地方；g、无对金属和绝缘体有害的气体；h、与垂直面的安装倾斜度不超过15度，没有强烈震动的场所。
8、对环境及能源的影响，对环境无污染，产品使用寿命长，无能源的损耗，无噪音。
9、安全产品经国家指定部门检验合格，取得防爆合格证、安全标志正、生产许可证，使用安全可靠。
二、结构特征与工作原理1、总体结构（产品外形结构见图4）图 4保护箱由箱壳、箱门、负载接线腔、仪表板、保护单元、电流互感器、高压保险、压敏电阻等组成。
1.1箱体用钢板焊接加工制成，在箱壳上部设有两个吊钩，供起吊用，箱壳两侧焊有接地螺栓及“”接地标志，供连接外地线之用。
使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。
在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。
具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。
2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。
3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。
3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。
表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。
4.2 分接及分接电压（见表2）。
表2分接分接电压，V+5%主分接 -5%6300 6000 5700 1050010000 95004.3 额定性能数据（见表3）。
表3损耗，W额定容量，kVA 空载损耗 负载损耗 短路阻抗，% 空载电流，% 50350/390 550/680 2.5 100 520/560 920/1050 2.5 160 700/800 1300/1500 2 200 820/950 1550/1800 2 250 950/1100 1800/2100 2 315 1100/1300 2150/2500 1.8 400 1300/1500 2600/3000 1.8 500 1500/1750 3100/3500 1.5 630 1800/2000 3680/4100 1.5 800 2050/2300 4500/5100 41.0/1.2 1000 2350/2600 5400/6100 1.0/1.2 1250 2750/3100 6500/7400 4/4.5 1.0 1600 3350/3800 8000/8500 4/5 0.8/1.0 2000 3800/4500 9500/9700 4.5/5 0.6/0.7 25004500/5200 10600/10800 5/5.5 0.6/0.7 3150 5300/6100 12500/12800 5.5 0.6/0.7 40006100/7000 14000/15000 6 0.6/0.7 5000 /8200 /17600 6 /0.6 6300/9500 /200006.5/0.6注：上表参数栏中斜线上方为一次电压为6kV 时的额定性能数据；斜线下方为一次电压为10kV 时的额定性能数据。
4.4 移动变电站开关配置参数（见表4）。
表4额定容量，kVA 高压开关额定电流，A（10kV/6kV）低压开关额定电流，A50 50/50 200 100 50/50 200 160 50/50 315 200 50/50 315 250 50/50 500 315 50/50 315 400 50/50 500 500 50/50 500 630 50/100 630 800 50/100 800、500 1000 100/100 1000、500 1250 100/200 630、500 1600 100/200 800、500 2000 200/200 1000、500 2500 200/400 1250、500 3150 200/400 630 4000 400/400 800 5000 /630 1000 6300 /630 12504.5 变电站整体绝缘水平（见表5）。
表5额定电压V 额定短时工频耐受电压(有效值)kV额定全波雷电冲击耐受电压(峰值)kV10000 28 606000 20 403450 12 ━1200 4.2 ━≤1000 3 ━5 结构概述5.1 矿隔爆型移动变电站（以下简称变电站）由矿用隔爆型干式变压器（以下简称干式变压器）、矿用隔爆型高压负荷开关或矿用隔爆型高压真空配电装置（以下简称高压开关）、矿用隔爆型低压真空馈电开关或矿用隔爆型低压保护箱（以下简称低压开关）三部分组成。
5.2 矿用隔爆型干式变压器有两种基本结构，一种为上盖开启的箱式隔爆结构，用于800kVA及以上产品，它由内部器身、瓦楞箱体、上盖及分接变换法兰盒、联结组变换法兰盒、高低压侧接线盒和凸缘滚轮等组成；另一种为两端开启的箱式隔爆结构，用于630kVA及以下产品，它由内部器身、瓦楞箱体、 高低压侧端盖及接线盒，分接变换法兰盒、联结组变换法兰盒和移动拖架及凸缘滚轮等组成。
该系列产品具有良好的隔爆性能和足够的机械强度，整体外壳能承受1MPa的内压而不发生永久变形或损坏。
5.3 箱体上部设有四个大吊环，为起吊总体用，必须同时使用；端盖或顶盖上部小吊环是为在装配和检修时起吊端盖或顶盖之用。
5.4 器身5.4.1 铁心铁心采用三相三柱或五柱心式叠积结构，为了降低空载损耗，铁心除采用高导磁晶粒取向冷轧电工硅钢片外，柱轭一般采用等截面、45º全斜接缝、无冲孔、心柱采用H级半干性无纬玻璃粘带绑孔结构或拉板结构；5.4.2 绕组绕组采用圆筒式或饼式结构，绕组导线采用NOMEX-410纸包扁铜线，具有良好的电气强度、机械强度及耐热性能。
5.5 矿用隔爆型干式变压器由于采用空气自冷，器身安装在隔爆外壳内，壳内的热量靠空气对流和辐射传递到壳外，散热条件较差，铁心、绕组和外壳的温升较高，尤其是壳内上部温度较高，在矿用隔爆型干式变压器的上夹件中部设有热敏温度继电器，因某种原因使变压器上部超出继电器的温度动作值时，能够立即发出温度报警信号。
5.6 高压开关使用参见配套产品的使用说明书，低压开关使用参见配套产品的使用说明书。
5.7 高、低压开关间具有电气联锁，可确保移动变电站供停电程序：“先合高压，后合低压（先合隔离开关，后合高压真空断路器）；先分低压，后分高压（先分高压真空断路器，后分隔离开关）”。
6 检查与试验6.1 检查产品的合格证及出厂检验报告。
6.2 检查产品的铭牌数据是否与合同要求相符。
6.3 检查外观：主要查看产品在运输过程中是否受损，各部位的螺母是否有松动脱落现象，如有应补齐或重新紧固。
6.4 检查各处隔爆间隙是否超差（要求见表6），发现问题应及时处理，或与本厂联系。
表6位 置 间 隙（mm）箱体与高压侧端盖之间高压开关与高压侧端盖之间箱体与低压侧端盖之间≤0.5低压开关与低压侧端盖之间高压分接变换盒与法兰之间低压联结组变换盒与法兰之间6.5 矿用隔爆型移动变电站下井前，应在地面上进行必要的电气试验。
6.5.1 测量绕组的直流电阻；6.5.2 测量高低压侧的绝缘电阻（测量时卸下与主回路相连接的弱电元器件和二次连接线）；6.5.3 额定工频1分钟耐受电压试验（测量时卸下与主回路相连接的弱电元器件和二次连接线）；6.5.4 有条件的，可将高、低压开关进行短路、过载、漏电等模拟动作试验和短时空载送电。
经检查试验一切正常后，可下井安装。
7 安装7.1 按照系统要求，选择合格的电缆，通过高压开关或高压配电装置的电缆引入装置，将高压电缆穿过压紧法兰盘、金属垫圈和橡胶密封圈连接到高压开关或高压配电装置接线柱上，确保电缆的相间及对地绝缘距离，并保证接触良好，接线完毕压紧法兰盘和电缆压板，盖好门盖和盖板。
7.2 选择合适截面的电缆，通过低压开关的电缆引入装置，将低压电缆穿过压紧法兰盘、金属垫圈和橡胶密封圈，连接到低压开关的接线柱上，确保电缆相间及对地的绝缘距离，并保证接触良好，接线完毕压紧法兰盘，盖好门盖和顶盖7.3 低压开关上设有四只小喇叭口，可将控制电缆的一端穿过喇叭口、金属垫圈和橡胶密封圈，接到六芯接线柱上，接线完毕并压紧螺母密封；另一端串入127V 0.3A报警回路中，实行超温报警。
7.4 将矿用隔爆型移动变电站外壳可靠接地为主接地，另接一根离主接地大于5米处的辅助接地线到低压开关的FD端子上。
7.5 检查各处螺母是否拧紧，清理各处异物。
8 操作使用8.1 根据系统要求，调整并整定好高压配电装置和低压馈电开关保护特性参数，即可进行矿用隔爆型移动变电站的试运行。
8.2 为了更好的保护设备，应按如下操作程序进行供停电操作：即先合高压，后合低压；先断低压，后断高压。
8.3 矿用隔爆型移动变电站应按铭牌数据规范运行，出厂时连接片置于额定分接位置，矿用隔爆型移动变电站的运行电压一般不超过额定运行电压的105%，否则可根据电网电压值进行高压电压分接变换，操作时切断低压负荷和高压侧电源，打开箱体上部高压分接变换法兰盒盖，变换分接抽头的联接片，联接片所在位置及对应的电压值见表7和表8。
8.4 用户可根据用电装置的额定电压，进行低压联结组的变换，操作时可切断电源并通过低压侧联结组变换法兰盒，变换低压侧联结组，特别注意不能将螺母、垫片等落入矿用隔爆型移动变电站的箱底，如落入一定要设法取出，具体联结组的变换可按表9进行。
8.5 在正常运行过程中，一旦发现移动变电站发生故障，来不及处理，可按矿用隔爆型移动变电站高压负荷开关的急停按钮，使高压配电装置迅速跳闸；在运行过程中因操作人员疏忽，打开了高压侧负荷开关的主腔门盖，上一级高压配电装置立即跳闸，停电检查或检修时高压负荷开关没有安装到位，上一级高压配电装置将无法合闸送电；一旦负荷侧发生故障，可分断高压配电装置或高压负荷开关，进行低压开关或负载电路故障的检查与维护。
