矿用隔爆型移动变电站保护系统一、概述目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、KBSGZY-2000KVA、KBSGZY-3150KVA，及目前国内最大型的KBSGZY-4000KVA，由矿用隔爆型高压真空配电装置、隔爆型低压侧保护箱和隔爆型干式变压器等组成。
二、矿用隔爆型干式变压器1、型号：KBSGZY口－口/ 口其中：KB表示矿用隔爆型；S表示三相；G表示干式；Z表示组合式；Y表示移动式；口若为T表示圆筒式外壳、长方形外壳无此代号；口/口表示额定容量（KVA）/高压器高压侧额定电压（KV）。
2、主要技术参数此处以KBSGZY-2000KVA/10KV/3.3KV为例额定容量：2000KVA高压额定电压：10±5%KV低压额定电压：3450V连接组别号：Yy0、空载损耗：4500W负载损耗：9700W短路阻抗： 5.0%空载电流：0.7%耐温等级：H冷却方式：空气自然冷却变电站总重：9300kg3、使用环境条件(1)海拔不超过1000米；(2)环境温度：最高气温≤+40℃，最高日平均气温≤30℃，最高年平均气温+20℃，最低气温-20℃；(3)空气相对湿度不超过95%(+25℃时)；(4)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；(5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境(6)无足以腐蚀金属和破坏绝缘的气体和蒸汽；(7)无滴水的地方；(8)电源电压的波形近似于正弦波。
三、PBG1系列矿用隔爆型高压真空配电装置1、用途主要用于具有爆炸性气体及粉尘的煤矿井下，在交流50Hz额定电压10kV额定电流630（400、200、100、50）A的线路中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。
2、特点1）分体隔离开关及直压式触头设计，动热稳定性能好。
2）全功能数字化保护。
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

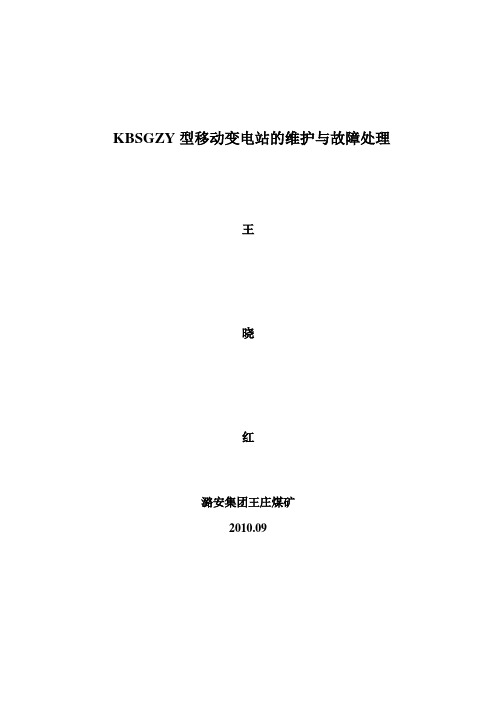

KBSGZY型移动变电站的维护与故障处理王晓红潞安集团王庄煤矿2010.09KBSGZY型移动变电站的维护与故障处理王晓红（潞安环能公司王庄煤矿，山西长治064031）摘要本文结合KBSGZY型移动变电站的结构和原理，着重阐述了移变的日常维护的内容和方法，常见故障的分析和处理。
关键词移变维护故障处理随着煤矿科学技术的发展，井下大功率设备的应用，移动变电站的供电方式也必然普及到了每一个工作面，每一部皮带，甚至每一台水泵。
同时，移动变电站的日常维护和故障维修知识，也是所有电气维护工必须了解和熟练掌握的。
目前，我矿使用的移动变电站主要有：四平市（FB-6高开、BKD1-500/1200/660低开）、太原平阳（KBZ-630/1200低开）、泰安众诚（PBG-250/6000高开、BXBD-800/1200低开）三种型号。
本文就我矿运行较多的四平市生产的KBSGZY 型移动变电站的结构原理、维护检修作一分析探讨。
一、简述1、型号意义K--矿用 B--隔爆 S --三相 G --干式 Z --组合式 Y --移动式2、容量：315、500、630、800、1000、1250、1600KVA等等3、电压：一次侧 10、6KV 二次侧 3300、1200、660V4、开关类型：空气型、真空型、智能型5、生产厂家：目前我矿使用的高低压馈电开关主要有：四平市（FB-6高开、BKD1-500/1200/660低开）、太原平阳（KBZ-630/1200低开）、泰安众诚（PBG-250/6000高开、BXBD-800/1200低开）二、结构（四平市的FB-6/BKD1-500型）移动变电站由一台压气式隔爆高压负荷开关箱、一台两侧面采用瓦楞钢板结构的干式隔爆变压器和一台隔爆低压馈电开关箱组装而成，三个部分之间用法兰隔爆面连接成一个整体。
1）高压侧装有6千伏、100安的FB-6型高压隔爆负荷开关。
开关箱内还装有母线，操作机构、灭弧装置、终端元件Z及按钮TA1、TA2、TA3。

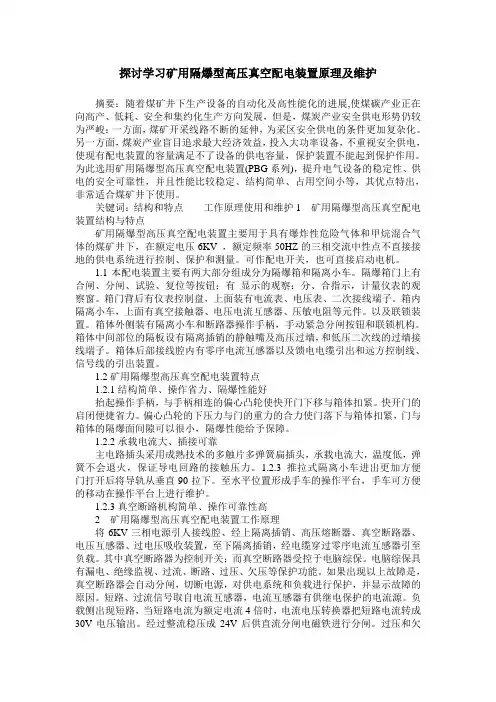

探讨学习矿用隔爆型高压真空配电装置原理及维护摘要：随着煤矿井下生产设备的自动化及高性能化的进展,使煤碳产业正在向高产、低耗、安全和集约化生产方向发展，但是，煤炭产业安全供电形势仍较为严峻：一方面，煤矿开采线路不断的延伸，为采区安全供电的条件更加复杂化。
另一方面，煤炭产业盲目追求最大经济效益，投入大功率设备，不重视安全供电，使现有配电装置的容量满足不了设备的供电容量，保护装置不能起到保护作用。
为此选用矿用隔爆型高压真空配电装置(PBG系列)，提升电气设备的稳定性、供电的安全可靠性，并且性能比较稳定、结构简单、占用空间小等，其优点特出，非常适合煤矿井下使用。
关键词：结构和特点工作原理使用和维护1 矿用隔爆型高压真空配电装置结构与特点矿用隔爆型高压真空配电装置主要用于具有爆炸性危险气体和甲烷混合气体的煤矿井下，在额定电压6KV ，额定频率50HZ的三相交流中性点不直接接地的供电系统进行控制、保护和测量。
可作配电开关，也可直接启动电机。
1.1本配电装置主要有两大部分组成分为隔爆箱和隔离小车。
隔爆箱门上有合闸、分闸、试验、复位等按钮；有显示的观察：分、合指示，计量仪表的观察窗。
箱门背后有仪表控制盘，上面装有电流表、电压表、二次接线端子。
箱内隔离小车，上面有真空接触器、电压电流互感器、压敏电阻等元件。
以及联锁装置。
箱体外侧装有隔离小车和断路器操作手柄，手动紧急分闸按钮和联锁机构。
箱体中间部位的隔板设有隔离插销的静触嘴及高压过墙，和低压二次线的过墙接线端子。
箱体后部接线腔内有零序电流互感器以及馈电电缆引出和远方控制线、信号线的引出装置。
1.2矿用隔爆型高压真空配电装置特点1.2.1结构简单、操作省力、隔爆性能好抬起操作手柄，与手柄相连的偏心凸轮使快开门下移与箱体扣紧。
快开门的启闭便捷省力。
偏心凸轮的下压力与门的重力的合力使门落下与箱体扣紧，门与箱体的隔爆面间隙可以很小，隔爆性能给予保障。
1.2.2承载电流大、插接可靠主电路插头采用成熟技术的多触片多弹簧扁插头，承载电流大，温度低，弹簧不会退火，保证导电回路的接触压力。
能源技术与管理2021年第46卷第2期116Energy Technology and Management Vol.46No.2-oi:10.3969/j.issn.1672-9943.2021.02.044矿用隔爆型移动变电站开关故障原因及解决方法分析杨海鹏1,刘明龙2,刘强1,王赢2(1.枣庄矿业集团公司，山东枣庄277800；2.枣矿集团(公司)田陈煤矿，山东枣庄277523)［摘要］移动变电站作为一种可靠、灵活的变配电一体式设备，在煤矿井下供电系统中应用广泛。
阐述了移动变电站高、低压开关工作原理，分析了运行中出现的的故障，提出了设备故障排查思路及解决措施,为维护人员提供一系列快速解决问题的方法，实现了设备的高效、安全运行。
［关键词］井下移动变电站；高低压开关；故障分析;PLC控制模块;设备维护［中图分类号］TD611［文献标识码］B［文章编号］1672-9943(2021)02-0116-021移动变电站高、低压开关工作原理目前煤矿井下使用的移动变电站普遍配用众诚矿山自动化有限公司生产的KBG-6Y型高压隔爆开关及BXBD1140/660Y型低压隔爆开关，该类型隔爆开关采用PLC可编程序控制器作为保护模块，采用GOT显示屏作为显示模块，保护功能主要由PLC控制模块、AD模块及采样板相互配合实现,采用低压侧故障分断高压侧电源作为保护运行模式。
PLC控制程控及程自动化控制统即可实现远程集控操作［I］o1.1KBG-6Y型高压开关工作原理KBG-6Y型高压开关过欠压保护、过载电保护、短保护、移保护、断相保护和低压侧故障高压侧保护。
高压开关运行高压6EV过电压互压电压110V为控制模块作电源PLC控制模块自模块PLC运行模式。
运行模式下,PLC控制模块电压24V为显示屏电。
电压采样电压样电样PLC控制模块、CH3 A/D 过控制模块由显示显示电电压。
合控制断器分合闸的电源由电压110V动，断器合运行生电自B相电过采样采样PLC 控制器、CH0、A/D 控制模块显示屏显示。

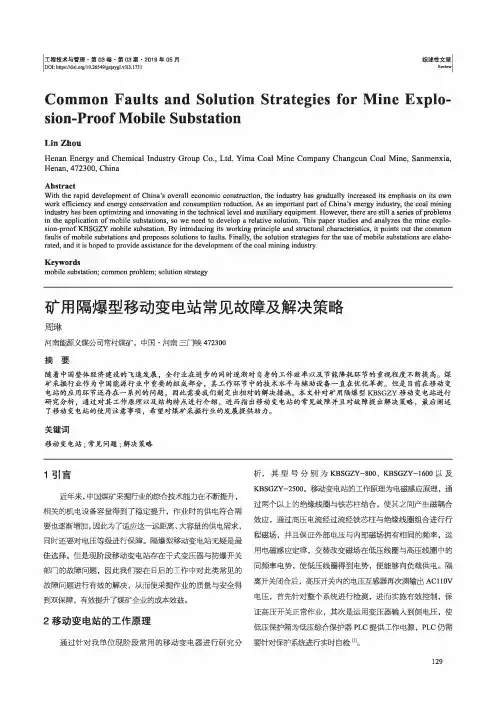

Common Faults and Solution Strategies for Mine Explosion-Proof Mobile SubstationLin ZhouHenan Energy and Chemical Industry Group Co.,Ltd.Yima Coal Mine Company Changcun Coal Mine,Sanmenxia, Henan,472300,ChinaAbstractWith the rapid development of China's overall economic construction,the industry has gradually increased its emphasis on its own work efficiency and energy conservation and consumption reduction.As an important part of China's energy industry,the coal mining industry has been optimizing and innovating in the technical level and auxiliary equipment.However,there are still a series of p roblems in the application of mobile substations,so we need to develop a relative solution.This paper studies and analyzes the mine explosion-proof KBSGZY mobile substation.By introducing its working principle and structural characteristics,it points out the common faults of mobile substations and proposes solutions to faults.Finally,the solution strategies for the use of mobile substations are elaborated,and it is hoped to provide assistance for the development of the coal mining industry.Keywordsmobile substation;common problem;solution strategy矿用隔爆型移动变电站常见故障及解决策略周琳河南能源义煤公司常村煤矿，中国•河南三门峡472300摘要随着中国整体经济建设的飞速发展，全行业在进步的同时逐渐对自身的工作效率以及节能降耗环节的重视程度不断提高。
目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

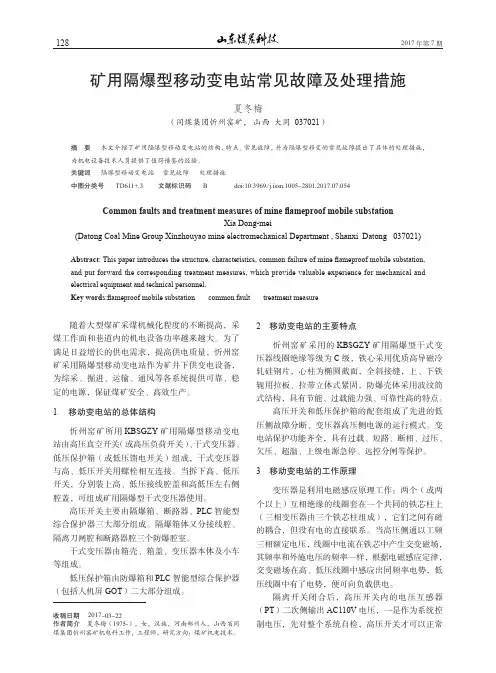

矿用隔爆型移动变电站故障原因分析摘要：随着煤矿科学技术的发展，煤矿井下大功率设备的应用，移动变电站的供电方式也必然普及到了每一个工作面，每一部皮带，甚至每一台水泵。
同时，移动变电站的日常维护和故障维修知识，也是所有电气维修工必须了解和熟练掌握的。
关键词：移动变电站；故障原因分析常见故障有两大部分比较难处理:一是断路器机械的故障（拒合与拒分）；二是漏电无法复位和做漏电试验不漏电或做远方漏电试验的故障，本文就是围绕这两大部分展开的。
1.真空断路器电动合闸拒合、手动合闸正常1.1.原因分析：①说明机构正常，控制线路有问题，这样我们就从分析断路器电器原理来查找故障原因；②进一步观察故障，看按电合闸时电机有动静后，是合上又跳了还是电机未转；③如果电机未转则一定是电气线路原因、电机转合不上闸，则是电合传动咬合棘轮部分有问题，或者电机传动连杆调整不当。
1.2.从电气原理上来分析易出现故障的部位：①电合按钮不闭合；②PLC未输出电合信号；③电合继电器触点不闭合（1、11）；⑤FK4闭合不完好；⑥JH1电源中间断线；⑦JH1-1闭合不好；⑧保险管烧断2.电动、手动均不能合闸原因分析及步骤：①用手动合闸，看是否能合上,如能合上随即又跳掉，则是又有分闸动作信号,或者是齿轮啮合不好。
②分析跳闸动作原因。
首先确认合闸的必要条件即失压机构必须吸合。
所以先观察一下失压机构是否吸合，先处理造成失压机构不吸合的原因有以下三种情况：一是隔离开关门闭锁按钮未弹出；二是继电器吸合（PLC丢失参数或有故障输出，端口为P40）；三是断路器控制板,保险管烧坏。
③如失压机构正常吸合，再看一下断路器辅助开关FK1是否已闭合，分闸继电器JH21、JH22是否闭合导致合闸后接着跳闸，如还有问题，就是机构故障。
④机构故障的处理：首先看手分连杆是否顶住手分按钮；再观察与手分连杆同一水平的分闸挚子是否正常啮合。
3.手动分闸正常、开关保护动作后不跳闸故障分析：①断路器辅助开关FK1合闸后是否闭合，停电手动合闸后检查；②电分线圈TQ是否完好；③分闸继电器JH2-1、JH2-2是否闭合；④断路器控制板限流电阻R2是否开路⑤电分继电器K1-1是否闭合；⑥电分继电器是否动作。
矿用隔爆型移动变电站的使用与维护全套一、工作原理移变装置的电气线路主要由主回路、控制回路和保护回路三部分组成，当IOkV电源接入线腔后通过隔离开关分合控制高压互感器（PT）及断路器上的触头的得电与失电；操作隔离开关必须先拉出限位顶杆，以防止误操作造成断路器未分段时的带电拉开。
同时断路器处于合闸位置时，自身也具有隔离开关的机械闭锁。
电压互感器（PT）二次输出AClOOV作为综合保护器及断路器分合驱动的工作电源。
电源失压时，断路器交流电磁铁处于释放状态，从而闭锁断路器不能合闸。
当配电装置投入运行后，配用的GZBY型高压综合保护器对配电装置的线路线路电压、电流、分合状态及变压器内部温度进行动态监控及显示。
对系统过载、短路、断相及漏电绝缘进行监视。
过电压、欠压及超温等故障及低压侧反馈来的故障，通过驱动断路器上的脱扣器动作实现保护。
通过配电型硅橡胶氧化锌压敏电阻实现对真空断路器的操作过电压保护。
二.应用在煤矿供电系统中曾作为主导产品的油浸变压器，因其易燃易爆、维修量大，保护不完善、不适于煤矿采区供电，正逐步淡出；移动变电站以其容量大、体积小、功能完善、安全可靠、运输方便的特点，在煤矿供电中越来越显现出其强大的优势。
移动式变电站在煤矿供电系统中主要应用有：1.在突发自然灾害或设备事故而需立即进行抢险救灾供电的紧急状态下，如系统无备用容量，可全部或部分替代某一常规变电站迅速投入供电。
2.在采区供电中，采用移动式变电站，可以满足重型机械化采煤机组大容量、高电压供电要求，并能随采掘工作面一起推进，能较好地解决供电压降过大或短路保护灵敏度不足的问题。
3.在电力需求快速增长，供电距离相对较远，超出预先电力建设的规划，建立永久性变电所困难时，作为临时变电站投入运行，以缓解电力供应紧张局面，如煤矿掘进延伸工程。
4.在因资金短缺或由于其它原因某一区域永久变电站建设暂停，作为临时性变电站投入运行。
5.矿用移动式变电站不仅作为煤矿井下供电的设备，同样可扩展到地面供电系统，井上下通用，使设备综合利用率进一步提高；同时可节省征地、土建及变电所设备安装等方面投入，运营成本降低。
浅谈矿用隔爆型移动变电站的故障检测和修复方法摘要：近年来，我国矿井开采工作取得了良好进展，这一工作的安全性极为重要，其中，隔爆型移动变电站的应用能够在一定程度上为矿井工作提供全方面保障，定期维保变电站、及时处理变压器故障，能够优化变电站工作性能，提高变电站工作效率。
本文首先对矿用隔爆型移动变电站进行基本介绍，然后分析了KBSGZY移动变电站的应用，最后探究了具体的维保和故障处理方法。
关键词：隔爆型移动变电站；维修保养；故障处理前言：随着隔爆型移动变电站应用率的不断提高，变电站的维护工作以及故障处理工作显得尤为重要，在做到这些的基础上，能够充分发挥变电站在矿用中的优势，能够提高煤矿工作的安全性，这对我国煤矿事业发展具有重要意义。
由此可见，本文针对这一内容展开分析是十分必要的。
一、矿用隔爆型移动变电站基本介绍和使用规定煤矿井下常见有水、火、瓦斯、煤尘和顶板五大自然灾害存在，故而矿用隔爆型移动变电站的工作环境情况较为特殊：空间狭小、空气潮湿、混合气体较多（包括可燃性气体和有毒气体）、负荷变化大而导致电压波动强烈、设备随工作进度移动频繁等等，这些常常容易导致触电和电火花引起的瓦斯、煤尘爆炸事故。
另外，在正在生产的井下，供电不可随便停止。
一旦电力中断，一方面影响生产，另一方面，可能造成设备损坏和人身事故，更为严重的是会发生水灾、爆炸，进而造成矿井的毁坏。
所以双回路供电是必要的，任何时候必须确保一路供电绝对可靠。
我国煤矿井下主要采用的是变压器中性点不接地系统，另外在开关等电气设备中装有过流、接地、漏电三大安全保护措施。
为保证矿用隔爆型移动变电站在此环境中安全可靠的正常运行，减少工作失误和保证人员、设备的安全，我们必须采取一些相应的安全措施和执行有关《煤矿安全规程》和井下矿用设备的使用规定。
矿用隔爆型移动变电站用干式变压器采用H级绝缘，空气自冷，线圈为铜线（铜箔或铝线铝箔）绕组，铁心采用优质冷轧硅钢片叠积或卷绕而成，箱体为上开盖式或侧开式。
KBSGZY-20006矿用隔爆型移动变电站技术要求一、主要技术参数1、KBSGZY-2000/6矿用隔爆型移动变电站应满足煤矿井下环境需要，一次侧电压为6KV，二次侧电压为3300V，一次侧绕组的分接电压调节范围在±5%；；2、移动变电站变压器额定容量为2000KVA；3、移动变电站冷却方式为空气介质自然循环，绝缘等级为H级，温升极限不大于125K，防护等级为IP54，噪声不大于60dB；4、移动变电站最大不可拆卸尺寸（长某宽某高）不得超过4100某1100某1600mm。
5、移动变电站的阻抗电压为4.5%，空载电流为0.6%；6、移变的空载损耗为3800W；7、移变的负载损耗为9500W。
二、技术条款1、变压器硅钢片材质采用日本新日铁产品；2、移变本体钢材采用低合金高强度结构钢焊接而成；3、变压器导线外包绝缘及层间绝缘采用美国杜邦公司生产的NOME某410诺密克绝缘纸；4、移变的底座破断力比低于500KN，轨距为600mm，移变底座牵引部分采用双层钢板结构，且其之间尺寸不小于60mm，双层钢板的通孔尺寸为Φ45mm；5、移变的高、低压开关及变压器本体必须经过安全检验并取得煤矿矿用产品安全标志，必须提供有效的复印件；6、移变高、低压侧开关保护模式必须采用低压侧故障分断高压侧电源的运行模式；7、移变高压侧必需采用泰安众诚矿山自动化有限公司制造的矿用隔爆型移动变电站用高压真空开关KBG-250/6Y；8、移变低压侧必需泰安众诚矿山自动化有限公司制造的矿用隔爆型低压综合保护箱B某B-800/3.3Y。
9、移变高压侧开关采用隔爆型高压真空开关，具有电动合闸及手动储能合闸双重机构，其设计制造必须符合相关标准。
高压侧电控系统采用可编程控制器和机屏GOT系统，其保护具有过载、短路、断相、过压、欠压、超温、上级电源紧急保护；10、移变低压保护箱采用可编程控制器和机屏GOT系统，具有过载、短路、欠压、过压、漏电闭锁、漏电保护及后备跳闸等保护。
KBSGZY矿用隔爆型移动变电站整体结构
2013-4-6 13:48 上传
下载附件 (6.62 KB)
矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。
主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个
调压的抽头。
高压侧接线：
高压接线室的接线：
高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。
电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。
高压分线盒内的接线：
高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。
比如我们要求变压器的变比为6000/1200V
正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。
这时二次侧的空载输出电压应为1200V。
如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。
高压侧额定电压有6 000V和10 000V，分接电压均为±5%。
高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；
高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。
低压接线室的接线：
低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。
这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。
当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。
当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。
本贴为《防爆磁力启动器原理与维修》系列教程内容
移动变高压开关主回路
为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。
图一
我们以泰安众诚的K B G –□/ □□系列矿用隔爆型移动变电站用（永磁）高压真空开关为例，进行讲解。
上图是高压开关的主回路原理图。
高压隔离开关：
高压隔离开关为手动控制，其操作手柄在图一中已经标出，按下操作手柄下的闭锁按钮，然后转动操作手柄，可以接通与断开隔离开关。
闭锁按钮的作用是防止带点分合隔离开关。
高压真空断路器：
高压真空断路器如下图所示，主要由真空管、及合闸机构组成。
真空断路器的合闸有手动和电动两种形式，使用手动合闸时，直接转到手动合闸手柄即可。
电动合闸时，按启动按钮，控制系统接通合闸电机，合闸电机再带动机构合闸。
高压压敏电阻：
在电路中起过电压保护、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、等作用。
压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
控制变压器：
为控制回路以及合闸电机提供工作电源
电流互感器：
对主回路电流进行采样，送到保护器（PLC）有保护器对采样电流进行比较、计算，从而判断主回路的工作状态，并进行过电流保护。
以上就是主回路中的主要元件。
主回路的工作原理很简单，合上隔离开关，按合闸按钮，合闸电机转动（或手动合闸），真空断路器合闸，接通移动变电站主变压器原边绕组的电源。
主变压器工作。
本贴为《防爆磁力启动器原理与维修》系列教程内容
高压真空断路器原理
真空断路器是高压开关的主要部件，负责接通与断开主回路电源。
下图中的虚线框内是真空断路器内部的电气原理图（点击图片可放大）
真空断路器实物图（点击图片可放大）
真空断路器的电动合闸，是由电动机带动的。
按合闸按钮，电动机得电转动，带动真空断路器的合闸机构动作，使真空管闭合。
现在我们来看看合闸电机的控制电路。
真空断路器的合闸
8、18号线为真空断路器的电气控制元件提供110V的电源。
合上隔离开关之后，6000/110V的控制变压器有电、8、18号线有电，失压脱扣器得电吸合。
为真空断路器的合闸做好准备。
失压脱扣器线圈的电流回路为：8#线——熔断器RD——失压脱扣线圈SQ——9#线——后备继电器K3常闭点——门闭锁按钮——18#线。
在上面这个回路中，门闭锁按钮的作用是防止高压开关开着门的时候合闸。
这是按下电动合闸按钮，PLC的P04端子的到合闸信号，则PLC驱动P41端子输出，合闸继电器K2吸合。
K2吸合之后，接通了合闸中间继电器JH1线圈的电源回路：8#线——熔断器RD——合闸中间继电器——真空断路器辅助常闭点触点FK4——1#线——合闸继电器触点K2-1——11#线——9#线——后备继电器K3——门闭锁按钮——18#线。
中间继电器JH1吸合。
JH1吸合之后，接通了合闸电机的电源回路：8#——熔断器RD——合闸中间继电
器常开触点JH1-1——合闸电机DM——9#线——后备继电器K3——门闭锁按钮——18#线。
合闸电机得电转动，带动合闸机构动作，真空管闭合。
同时JH1吸合之后，JH1的JH1-2常闭点闭合，以防止合闸没有完成之前，合闸继电器K2释放，造成合闸失败。
其回路为：8#线——熔断器RD——合闸中间继电器——真空断路器辅助常闭点触点FK4——合闸中间继电器常开触点JH1-2——9#线——后备继电器K3——门闭锁按钮——18#线。
这是，即使合闸继电器K2释放，仍能够保证JH1吸合，直到完成合闸动作。
合闸动作完成之后，为了防止合闸电机一直转动，在合闸电机中传入了真空短路器的辅助常闭点触点FK4，这样真空断路器合闸之后，FK4断开，切断了合闸中间继电器线圈的电源回路。
JH1是否，合闸电机停止转动。
真空断路器的分闸：
按下电分按钮，PLC的P03端口的到信号，则PLC驱动P40端子输出，分闸继电器K1吸合，接通了分闸中间继电器JH2的线圈回路，JH2吸合，其回路为：8#线——熔断器RD——分闸中间继电器线圈JH2——10#线——分闸继电器K1-1——20#线——18#线。
JH2吸合之后，接通了脱扣线圈TQ的电源回路，脱扣线圈吸合，带动机构分闸。
其回路为：8#线——熔断器RD——整流桥——真空断路器辅助触点FK1——脱扣线圈TQ——分闸中间继电器触点JH2-1（JH2-2）——电阻R2——二极管——整流桥——18#线。
辅助触点FK2的作用：
在图一中，真空断路器还有一个辅助触点FK2，也就是3#线和14#线所接的那个辅助触点。
他的作用是
为更新。
