KBSGZY-□10(6)矿用隔爆型移动变电站

KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。

主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。

高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。

电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。

高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。

比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。

这时二次侧的空载输出电压应为1200V。

如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。

高压侧额定电压有6 000V和10 000V，分接电压均为±5%。

高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。

低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。

这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。

当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。

当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。

本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。

矿用隔爆型移动变电站型号意义
K——矿用； B——隔爆型； S——三相； G——干式； Z——组合式； Y——移动式； 1250——额定容量； 6——一次额定电压。
KBSGZY矿用移动变电站技术参数
1、当移动变电站中变压器短路、断相、超温或低压供电发生过载、短路、漏电、漏电 闭锁、过电压、欠压等故障时，切断高压侧开关实现保护。 2、高低压开关配置标准RS485/232通讯接口。 3、配置于ห้องสมุดไป่ตู้J2000矿用自动化控制及综合监测监控系统中可达到遥控、遥测、遥信、 遥调等四遥功能。 4、用户也可选用高压真空负荷开关与低压真空馈电开关配置移动变电站高低压侧 矿用 移动变电站适用范围：BSGZY矿用移动变电站是一种可移动的成套供变电装置， BSGZY矿用隔爆型移动变电站适用于有甲烷混合气体和煤尘等有危险的矿井中。 5、将10KV电源转换成400（380）、693（660）、1200（1140）、3450（3300） V 煤矿井下所需的低压电源。由矿用隔爆型智能化移动变电站用高压配电开关、矿用隔爆 型移动变电站用干式变压器、矿用隔爆型移动变电站用智能化低压保护箱三部分组成。 配置KJ2000矿用自动控制及综合监测监控系统可实现供电设备自动化，实现变电所无 人值守管理。 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多 个国家，获得客户的一致好评。
矿用隔爆型移动变电站
中煤集团
目录
矿用隔爆 型移动变 电站适用 范围
矿用隔爆 型移动变 电站组成 02
矿用隔爆 型移动变 电站工作 条件
01
03
矿用隔爆 型移动变 电站型号 意义
KBSGZY 矿用移动 变电站技 术参数
04
05
矿用隔爆型移动变电站组成

矿用隔爆型移动变电站保护系统一、概述目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、KBSGZY-2000KVA、KBSGZY-3150KVA，及目前国内最大型的KBSGZY-4000KVA，由矿用隔爆型高压真空配电装置、隔爆型低压侧保护箱和隔爆型干式变压器等组成。

二、矿用隔爆型干式变压器1、型号：KBSGZY口－口/ 口其中：KB表示矿用隔爆型；S表示三相；G表示干式；Z表示组合式；Y表示移动式；口若为T表示圆筒式外壳、长方形外壳无此代号；口/口表示额定容量（KVA）/高压器高压侧额定电压（KV）。

2、主要技术参数此处以KBSGZY-2000KVA/10KV/3.3KV为例额定容量：2000KVA高压额定电压：10±5%KV低压额定电压：3450V连接组别号：Yy0、空载损耗：4500W负载损耗：9700W短路阻抗： 5.0%空载电流：0.7%耐温等级：H冷却方式：空气自然冷却变电站总重：9300kg3、使用环境条件(1)海拔不超过1000米；(2)环境温度：最高气温≤+40℃，最高日平均气温≤30℃，最高年平均气温+20℃，最低气温-20℃；(3)空气相对湿度不超过95%(+25℃时)；(4)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；(5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境(6)无足以腐蚀金属和破坏绝缘的气体和蒸汽；(7)无滴水的地方；(8)电源电压的波形近似于正弦波。

三、PBG1系列矿用隔爆型高压真空配电装置1、用途主要用于具有爆炸性气体及粉尘的煤矿井下，在交流50Hz额定电压10kV额定电流630（400、200、100、50）A的线路中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。

2、特点1）分体隔离开关及直压式触头设计，动热稳定性能好。

2）全功能数字化保护。

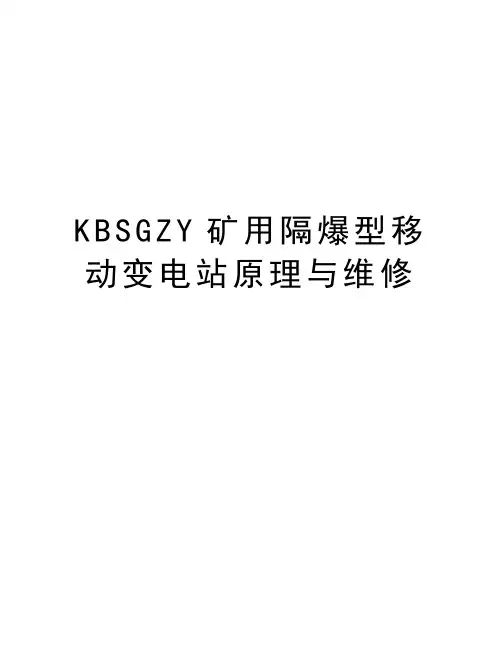

K B S G Z Y矿用隔爆型移动变电站原理与维修KBSGZY矿用隔爆型移动变电站整体结构2013-4-6 13:48 上传下载附件 (6.62 KB)矿用隔爆型移动变电站主要由主变压器、高压负荷开关（或高压真空开关）、低压馈电开关（或低压保护箱）组成。

主变压器的原理没有什么好讲的，和普通的三相变压器一样，只不过是多了几个调压的抽头。

高压侧接线：高压接线室的接线：高压接线室的位置在上图中已经标出，他内部有3个电源接线柱和四个控制线接线柱。

电源接线柱的一端与变压器的一次绕组连接，另一端用于连接电源接线，在这里与高压开关连接了。

高压分线盒内的接线：高压分线盒内有9个接线柱，他们用于调整二次侧的输出电压。

比如我们要求变压器的变比为6000/1200V正常情况下，我们将分接开关调整到额定的X2—Y2—Z2位置（图5-2）。

这时二次侧的空载输出电压应为1200V。

如果这是测量的输出电压低了，只有1000V，这是我们就可以将分接开关调至X3—Y3—Z3（图5-3）。

高压侧额定电压有6 000V和10 000V，分接电压均为±5%。

高压侧额定电压 6 000V，分接电压+5%时6 300V，－5%时5 700V；高压侧额定电压 10 000V，分接电压+5%时10 500V，－5%时9 500V。

低压接线室的接线：低压接线室有六个接线柱，分别引出变压器二次侧绕组的六个出线端。

这六个接线柱可以将变压器的二次侧接成三角形或星型，以便输出不同的电压。

当主变压器的二次侧具有1 200（1 140）V与693（660）V可变换的输出时，接成星型（如图6-1）输出 1200V，接成三角形（如图6-2）输出693V。

当主变压器的二次侧具有693（660）V 与400（380）V可变换的输出时，接成星型输出 693V，接成三角形输出400V。

本贴为《防爆磁力启动器原理与维修》系列教程内容移动变高压开关主回路为了控制移动变电站主变压器电源的接通与断开，在移变箱体的原边侧安装有一个高压真空开关，此高压开关通过法兰连接在箱体上。

使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。

在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。

具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。

2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。

3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。

3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。

表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。

KBSGZY矿用隔爆型移动变电站原理与维修KBSGZY矿用隔爆型移动变电站是一种能够在煤矿等爆炸危险环境下使用的移动供电设备，主要用于供应电能给矿井的电动机设备。

它采用了特殊的隔爆防护措施，能够有效防止爆炸危险因素引起的火灾和爆炸，确保人员和设备的安全。

1.输入电源：矿用隔爆变电站通过高压线路和输入开关进行输入电源的接入，输入电源经过绕组和变压器进行降压，以便后续使用。

3.变压器：经过发电和输入电源后，矿用隔爆变电站需要将电压进行变压，以便为矿井提供所需的电压。

变电站内部的变压器会将输入电源的高压转化为所需的低压，以满足矿井所需的电能。

4.低压开关：矿用隔爆变电站配备了多种低压开关，用于控制和保护供电设备。

低压开关主要包括接触器、熔断器、断路器等，能够对电流、电压等参数进行监控和保护，确保设备的安全运行。

维修矿用隔爆型移动变电站需要注意以下几点：
1.定期检查：定期对变电站进行检查，包括外观、接线、设备状态等方面，及时发现并处理异常情况。

2.清洁保养：保持变电站的清洁，定期清理灰尘和污垢，确保设备的散热和运行正常。

3.维护电缆接头：检查电缆接头的紧固情况，确保接头良好连接，防止松动和脱落。

4.处理故障：当变电站出现故障时，应及时排除，可以根据故障指示灯或报警器的提示进行判断和修复。

5.做好安全防护：在维修过程中，应戴好电气绝缘手套、绝缘工具，并切断电源，以确保人员的安全。

总之，KBSGZY矿用隔爆型移动变电站通过合理的电路设计和隔爆防护措施，可以在爆炸危险环境下安全运行。

维修时需要定期检查、清洁保养、维护电缆接头，并及时处理故障，做好安全防护工作，以确保设备的正常运行和人员的安全。

KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。

移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。

本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。

3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。

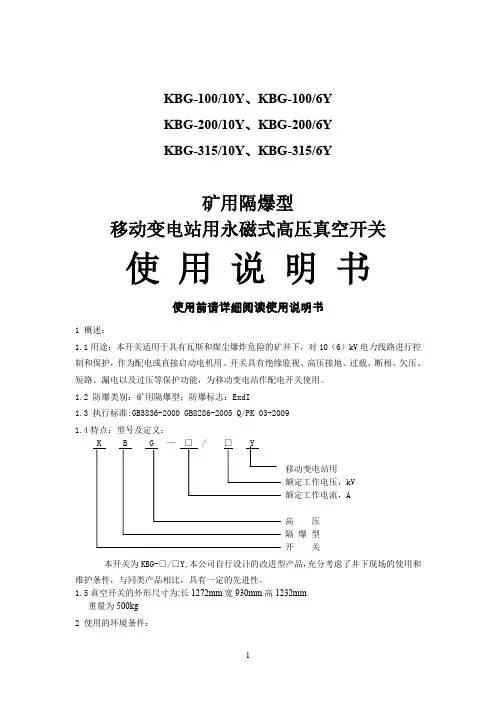

KBG-100/10Y、KBG-100/6YKBG-200/10Y、KBG-200/6YKBG-315/10Y、KBG-315/6Y矿用隔爆型移动变电站用永磁式高压真空开关使用说明书使用前请详细阅读使用说明书1 概述：1.1用途：本开关适用于具有瓦斯和煤尘爆炸危险的矿井下，对10（6）kV电力线路进行控制和保护，作为配电或直接启动电机用。

开关具有绝缘监视、高压接地、过载、断相、欠压、短路、漏电以及过压等保护功能，为移动变电站作配电开关使用。

1.2 防爆类别：矿用隔爆型；防爆标志：ExdI1.3 执行标准:GB3836-2000 GB8286-2005 Q/PK 03-20091.4特点：型号及定义：移动变电站用额定工作电压，kV额定工作电流，A高压隔爆型开关本开关为KBG-□/□Y,本公司自行设计的改进型产品，充分考虑了井下现场的使用和维护条件，与同类产品相比，具有一定的先进性。

1.5真空开关的外形尺寸为:长1272mm宽930mm高1232mm重量为500kg2 使用的环境条件：a）周围环境温度为-5℃～+40℃；b）海拔不超过1000m；c）周围空气相对湿度不大于95(+25℃时)；d）有甲烷、煤尘爆炸混合物的矿井中；e）在无显著摇动与冲击振动的地方(有冲击与振动要求时,用户与制造厂协商解决)；f）在无破坏绝缘的气体或蒸汽的环境中；g）与水平面的安装倾斜度不超过15°；h）能防止滴水的地方；I）污染等级：3级；3 主要技术参数：3.1 a)真空开关的基本参数见表1表1b)真空开关的绝缘水平见表2表2c) 机械寿命10000次.3.2 永磁高压真空断路器符合下表规定：3.3配用的电压互感器为单相电变压器。

3.4配电用的LMZ-10（6）型电流互感器为母线式单绕组电流互感器。

3.5配用的ZLZB-7FYT型综合保护器具有漏电、过载、短路、绝缘监视等保护功能。

3.5.1、核心部分是电脑，具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算、连续量化处理、获信息最接近于真实情况。

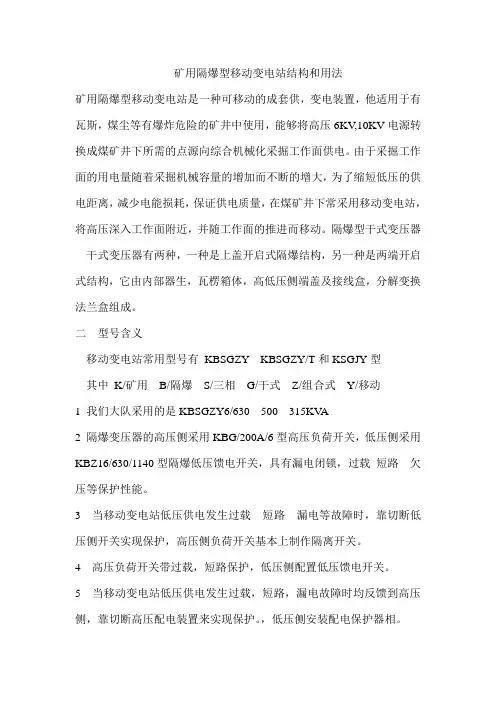

矿用隔爆型移动变电站结构和用法矿用隔爆型移动变电站是一种可移动的成套供，变电装置，他适用于有瓦斯，煤尘等有爆炸危险的矿井中使用，能够将高压6KV,10KV电源转换成煤矿井下所需的点源向综合机械化采掘工作面供电。

由于采掘工作面的用电量随着采掘机械容量的增加而不断的增大，为了缩短低压的供电距离，减少电能损耗，保证供电质量，在煤矿井下常采用移动变电站，将高压深入工作面附近，并随工作面的推进而移动。

隔爆型干式变压器干式变压器有两种，一种是上盖开启式隔爆结构，另一种是两端开启式结构，它由内部器生，瓦楞箱体，高低压侧端盖及接线盒，分解变换法兰盒组成。

二型号含义移动变电站常用型号有KBSGZY KBSGZY/T和KSGJY型其中K/矿用B/隔爆S/三相G/干式Z/组合式Y/移动1 我们大队采用的是KBSGZY6/630 500 315KV A2 隔爆变压器的高压侧采用KBG/200A/6型高压负荷开关，低压侧采用KBZ16/630/1140型隔爆低压馈电开关，具有漏电闭锁，过载短路欠压等保护性能。

3 当移动变电站低压供电发生过载短路漏电等故障时，靠切断低压侧开关实现保护，高压侧负荷开关基本上制作隔离开关。

4 高压负荷开关带过载，短路保护，低压侧配置低压馈电开关。

5 当移动变电站低压供电发生过载，短路，漏电故障时均反馈到高压侧，靠切断高压配电装置来实现保护。

，低压侧安装配电保护器相。

三低压馈电开关1辅助回路辅助回路是实现对低压回路的保护和检测的，低压断路器中除设有和高压开关中功能一样的互感器，欠压脱扣线圈，低气压传感器和过负荷保护外，还设有高灵漏电保护和相敏保护。

漏电闭锁采用的是附加直流电源保护原理，当低压开关相中的隔离开关闭合而断路器未闭合是，该漏电继电器监视电网对地绝缘电阻，当配电线路发生漏电时，绝缘电阻下降，直流监测回路电流增加，使漏电继电器动作，其接点断开欠压托扣线圈，断路器因托扣无法合闸从而实现漏电闭锁。

820 1 550 2
0.775 3.524
250
950 1 800
0.72 3.935
315
1 100 2 150
0.683 3.941
1.8
400
1 300 2 600
0.85 3.947
1 200/693
500
1 500 3 100
0.62 3.952
1.5
630
1 800 3 680
0.579 3.958
2.矿用隔爆型干式变压器
115.5 144.3 181.9
231
303.1/525 (1 200V/693V)
385/662.5 (1 200V/693V) 133.9(3 450V)
481/833 (1 200V/693V) 167.4(3 450V) 601.4(1 200V) 209.2(3 450V) 769.8(1 200V) 267.8(3 450V) 334.7(3 450V) 418.4(3 450V) 527.2(3 450V) 669.4(3 450V)
1.2 型号及含义 KBSGZY—□ / □
额定输入电压，6 或 10kV 额定容量，kVA 移动式 组合结构 干式
三相
矿用隔爆型
1.3 基本参数

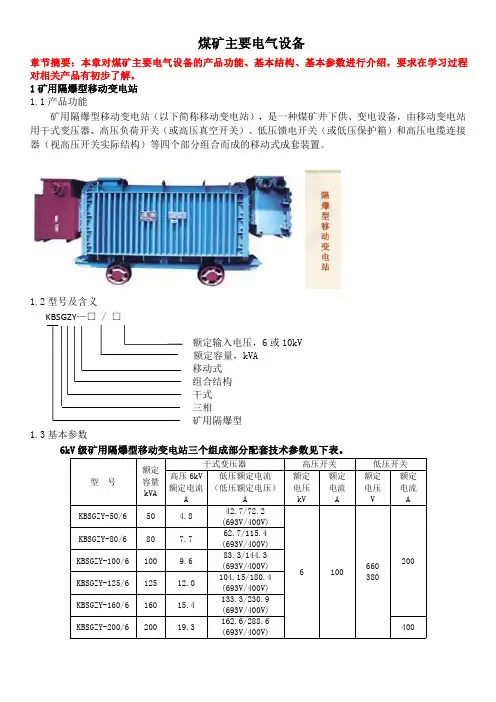

6kV 级矿用隔爆型移动变电站三个组成部分配套技术参数见下表。
型号
KBSGZY-50/6 KBSGZY-80/6 KBSGZY-100/6 KBSGZY-125/6 KBSGZY-160/6 KBSGZY-200/6
10kV 级移动变电站用干式变压器技术参数见表（摘自 GB 8286—2005 标准）
额定电压
额定容量 kVA

1.用途本公司生产的KBG系列矿用隔爆型移动变电站用高压真空开关（以下简称本高压开关），适用于爆炸性气体环境的矿井中，对矿山10KV和6KV供电系统进行控制和保护。

本高压开关与矿用干式变压器及本公司生产的XBD系列低压保护箱配套，共同组成矿用隔爆型移动变电站。

2.使用环境条件1.海拔高度不超过2000m；2.工作环境温度：－20℃～＋40℃；3.周围空气相对湿度不大于95％（25℃时）；4.无显著振动和冲击的地方；5.爆炸性气体环境的煤矿井下；6.无足已破坏金属及绝缘的气体和蒸气地方；7.无滴、淋水和水侵蚀地方。

3.产品规格型号含义3.1型号说明3.2防爆类型：矿用隔爆型3.3防爆标志：ExdI3.4执行标准：GB8286-2005、JB8739-1998、QB/YC01-20064.技术指标4.1主要技术参数（见表1）4.2绝缘水平 （见表2）表1表2项目名称 KBG － /6 KBG － /10额定电压 KV6 10 额定频率 Hz50 50 额定电流 A 50、200、400 50、200、400额定短路开断电流KA10 12.5 额定短路电流开断次数 30 30额定热稳定电流 KA10 12.5 额定热稳定时间 S2 2 额定动稳定电流 KA25 31.5 额定电流开断次数10000 10000 机戒寿命10000 10000 平均合闸速度 m/s 0.4～0.8 0.4～0.8 平均分闸速断 m/s 0.8～1.1 0.8～1.1触头开距 mm 8±1 9±1超行程 mm 3＋13+1 外型尺寸 mm 1025×1050×900 1065×1050×940重量 Kg495 510 额定短时耐受电压（KV） 额定全波雷电冲击 耐受电压（KV） 额定电压（KV）相地 相间 隔离开关 断口 辅助回路对地相地 相间 隔离开关 断口 630 34 2 60 70 1042 48 2 75 855.结构及工作原理5.1结构本系列高压开关外形、结构如图一、图二。

石油化工行业
介绍KBSGZY系列矿用隔爆型 移动变电站在石油化工行业 中的典型应用，保证生产安 全和可靠性。
高效能的干式变 压器
介绍干式变压器的高效能 特点，包括提高了系统的 稳定性、减少了维护和环 境影响。
典型应用案例
矿山行业
展示KBSGZY系列矿用隔爆型 移动变电站在矿山行业的典 型应用案例，提供稳定的电 力供应。
建筑工地
说明KBSGZY系列矿用隔爆型 移动变电站在建筑工地的应 用，满足大功率设备的电能 需求。
KBSGZY系列矿用隔爆型 移动变电站(干式变压器) 课件
本课件将介绍KBSGZY系列矿用隔爆型移动变电站，以及干式变压器的特点和 应用。让我们一起探索这个令人惊艳的技术吧！
产品概述
KBSGZY系列矿用隔爆型移动变电站
详细介绍KBSGZY系列矿用隔爆型移动变电站的功能和优势。
干式变压器的特点和优势
变电站的容量和负载能力
探讨KBSGZY系列矿用隔爆型移动变电站的容量和负载能力，以满足不同应用需求。
产品特点
KBSGZY系列矿用 隔爆型移动变电 站的特点和功能
强调KBSGZY系列矿用隔爆 型移动变电站独特的特点 和丰富的功能，以满足复 杂的工作环境要求。
设备的防爆设பைடு நூலகம் 和安全性能
讲解KBSGZY系列矿用隔爆 型移动变电站的防爆设计 和高水平的安全性能，确 保在危险环境中的可靠运 行。
探讨干式变压器作为电力变换的重要设备时所具备的特点和优势。
产品的主要用途和应用场景
介绍KBSGZY系列矿用隔爆型移动变电站的主要用途和在不同场景中的应用。
技术参数
KBSGZY系列矿用隔爆型移动变电站的技术参数和规格
详细列出KBSGZY系列矿用隔爆型移动变电站的技术参数和规格，包括输入电压、输出电压 等。

KBSGZY – T □/□系列矿用隔爆型移动变电站使用说明书安装、使用产品前请阅读使用说明书XX市特变电工变压器XX一概述本系列矿用隔爆型移动变电站使用H级绝缘等级，防爆型式为矿用隔爆型;防爆标志“ExdI”,采用高品质的NOMEX®绝缘材料制造的非包封式干式变压器。

其高、低压线圈采用NOMEX®绝缘材料经真空压力干燥，浸渍H级无溶剂漆，经高温固化。

铁心采用优质高导磁率冷轧硅钢片，心柱为椭圆截面，全斜接缝，上、下铁轭用拉板、拉带紧固，结构先进、紧凑、可靠。

防爆壳体采用波纹筒式结构，具有良好的散热性能，机械强度高，结构紧凑。

本产品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污染、体积小、重量轻，壳体顶部不积水且不易积尘，适合于矿井中使用。

高压负荷开关采用高压真空负荷开关，低压馈电开关按不同的容量和电压等级分别采用矿用隔爆型真空馈电开关。

也可根据用户要求，选用其他型号的开关。

移动变电站由隔爆型干式变压器、高压负荷开关及低压馈电开关等四部分组成。

安装使用前必需仔细阅读包括矿用隔爆型干式变压器在内的本说明书，以及产品名牌、线路牌等，验明并确认容量、电压和联结组别等电气参数，是否符合要求，然后阅读随机文件中高压负荷开关及低压馈电开关的使用说明书。

二型号含义T—次kV (次kV量kV A纹外壳干式三相隔爆型矿用三产品执行标准及特征1.Q/12YJ 4526-2009矿用隔爆型移动变电站GB8286-2005矿用隔爆型移动变电站GB3836—2000爆炸性气体环境用电气设备2. 防爆型式: 矿用隔爆型3. 防爆标志: ExdI四额定性能参数见表1，表2。

产品应符合企业标准的要求，按照规定的程序和国家指定的检验单位审批的图样和技术文件制造，产品必须符合GB3836.1－2000、GB3836.2－2000、GB3836.3－2000并取得检验单位发放的“防爆合格证”表1五绝缘水平技术参数移动变电站的绝缘水平是在移动变电站组装前分别对个部件进行工频耐压检测。

XK06-123-00306 THBYQ矿用隔爆型移动变电站矿用隔爆型干式变压器使用说明书安装、使用产品前，请阅读使用说明书中华人民共和国通化变压器制造有限公司目录1随机文件明细表. . . . . . . . . . . . . . . . . . . . . . . . . . . . ii 2产品使用说明书. . . . . . . . . . . . . . . . . . . . . . . . . . 1~321 概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 结构概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 技术特性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 外形尺寸及重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 安装、调整. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276 使用、操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277 运输、储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 288 产品验收. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 289 故障原因和处理方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2910 备品备件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3111 订货须知. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3012 产品质量承诺及售后服务. . . . . . . . . . . . . . . . . . . . . . . . . . . 3013 与我们联系. . . . . . .. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 30i矿用隔爆型移动变电站随机文件明细表ii通化变压器制造有限公司矿用隔爆型移动变电站矿用隔爆型干式变压器产品使用说明书1 概述1.1 说明书适用范围本说明书适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干式变压器。

K B G –□/ 6 YKBG-□/ 10Y矿用隔爆型移动变电站用（永磁）高压真空开关使用说明书泰安市众诚矿山自动化有限公司企业简介泰安市众诚矿山自动化有限公司坐落在五岳之首巍巍泰山脚下，地处交通便利的泰安市南高新技术开发区星火科技园，公司建筑面积1万多平方米，是专业从事矿山自动化设备设计、生产、改造，集科研与生产一体的高新技术企业。

公司先后被泰安市和山东省认定为高新技术企业，连年获得山东省科技进步一等奖，并被市工商局评为守合同重信用企业。

公司产品获得多项国家实用新型专利证书，并通过国家工业产品许可证、煤矿安全标志准用证和防爆合格证的认证许可，企业还通过了ISO9001质量体系认证。

公司技术力量雄厚，由从事矿山自动化设备研究多年的专家、教授及新一代科研人员组成。

大专以上学历56人，科技人员25人，直接从事研制开发的科技人员16人。

公司充分利用山东科技大学产、学、研平台，发挥学校专家、教授及科研人员对煤矿生产装备熟悉的优势，开发了一系列独具特色的高新技术产品。

公司还接纳相关专业的学生实习，又可成为他们科研成果的孵化地。

许多学士、硕士论文也从公司育出。

公司主导产品有：⑴KBG-□/6 Y〖KBG-315/10Y〗矿用隔爆型移动变电站用（永磁）高压真空开关；⑵BXB-□/1140（660）Y〖BXB-□/3.3Y〗矿用隔爆型移动变电站用低压侧保护箱；（3）PBG-630（400）/10（6）矿用隔爆型高压真空配电装置；（4）QBZM-□/1140（660）N矿用隔爆型真空可逆电磁起动器。

此系列产品系全国首次采用进口工业可编程序控制器（PLC）和人机界面（GOT），达到国内领先、国际先进水平，打破了国外品牌的市场垄断和价格垄断格局。

公司系列产品经专家-检测组现场外观检查和电气测试，认为产品外观整洁，结构合理，产品名称、标志牌与防爆合格证和MA标志准用证及技术标准相符，电气试验测试各项电气性能指标均达到并超过国家和煤炭行业有关标准要求，符合设计目标。

30
2KV/min
额定全波雷电冲击
耐压（峰值）(KV)
60
70
/
3、数字微处理综合保护器功能及参数见表4
表4 智能微处理综合保护器功能及参数
保护参数
参数及整定
短路保护
整定电流Iz
动作时间（S）
6～10倍Ie
t<0.2
过载保护
整定电流Iz
动作时间（S）
1.2～6倍Ie
反时限特性（见表5）
欠压保护
U≤75%Ue
（五）机械联锁
1、高压隔离开关与前门联锁
门与箱体由于联锁螺杆拧出高压隔离开关手柄定位槽使门与箱体联锁，所以不能打开，将高压隔离开关手柄扳至分闸时，使联动开关动作，断路器断电，同时接通放电电阻使储能电容放电（放电时间 ≤300s），门与箱体联锁螺杆拧进高压隔离开关手柄的定位槽，才能使快开门打开。
2、高压隔离开关与真空断路器联锁
≤16s
过压保护
U≥115%Ue
≤16s
断相保护
三相不平衡度＞70
10S～20S
超温保护
移动变电站部温度继电器闭合后动作
备 注
以上所有保护的动作值误差≤±5%
4、过载保护电流—时间特性见表5
表5 过载保护电流—时间特性
过载倍数
1.05
1.2
1.5
2
6
动作时间
∞
＜120s
＜60s
＜20s
可返回 ＞8s
高压
隔爆型
矿用型
防爆型式：矿用隔爆型防爆标志：ExdbI
（五）使用环境条件：
——海拔不超过1000米；
——周围环境温度为-20℃至+40℃；
——周围环境湿度不大于95%（25℃）；

KBSGZY系列矿用隔爆型移动变电站KBSG系列矿用隔爆型干式变压器使用说明书执行标准：GB 8286-2005兖矿集团有限公司机电设备制造厂一、用途及使用范围1、本说明书适用于KBSGZY 矿用隔爆型移动变电站（以下简称移动变电站）和KBSG 矿用隔爆型干式变压器（以下简称干式变压器）。

用于有甲烷混合气体和煤尘且有爆炸危险的矿井中，专供矿井电力运输及综合机械化采煤机电源之用。

2、移动变电站和干式变压器可在以下条件持续长期工作。

a. 海拔不超过1000m;b. 使用环境温度为：-5℃~+40℃；c. 空气相对湿度不超过95%（+25℃时）d. 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f. 无足以腐蚀金属和破坏绝缘的气体和蒸汽环境中；g. 无滴水的地方。

h. 安装类别：Ⅲ类。

i. 污染等级：3级。

3、产品执行标准GB8286-2005 《矿用隔爆型移动变电站》4、产品分类4.1 型式矿用隔爆型移动变电站为矿用隔爆型“Exd Ⅰ”，安全标志“MA ”。

4.2 型号及含义：KB S G ZY –二、主要技术指标及参数1、额定容量移动变电站的额定容量是指干式变压器的额定容量，它以第一章第2条规定的使用条件为准，取额定电压、额定电流和相系数3的乘积来表示。

额定容量为200、315、400、500、630、800、1000、1250、1600、2000、2500、3150kV A ．2、额定电压移动变电站的额定电压为：一次电压6000V 、10000V ；二次电压400（380）、693（660）、1200（1140）、3450（3300）V 。

注：括号中的电压为低压馈电开关或低压保护箱相应的额定电压。

3、绝缘水平运行在海拔不超过1000m 处的干式变压器，其绝缘水平按表1 的规定。

干式矿用隔爆型三相 一次侧额定电压 kV 额定容量kV A组合移动式注：a、干式变压器在海拔1000m~3000m之间的地区运行，但在海拔不超过1000m的试验，则其额定短时工频耐受电压值以表1 为基础，超过1000m的高度以每500m为一级增加6.25%。
