wrs-2a型熔点仪说明书

WRS-2A微机熔点仪使用说明书上海仪电物理光学仪器有限公司Shanghai INESA Physico optiacal instrument Co.,Ltd目录一、用途及特点--------------------------------------------------------------1二、规格及主要技术参数-----------------------------------------------------1三、工作原理-------------------------------------------------------------------2四、仪器结构-------------------------------------------------------------------3五、操作方法-------------------------------------------------------------------4(一)开机-------------------------------------------------------------------4(二)预置温度和升温速率设置------------------------------------------------5(三)升温-------------------------------------------------------------------5(四)清除曲线--------------------------------------------------------------6六、温度校正---------------------------------------------------------------7(一)校正温度---------------------------------------------------------------7七、连接计算机---------------------------------------------------------------9八、使用注意事项--------------------------------------------------------------9九、仪器的维修及校验----------------------------------------------------------10十、仪器成套性（详见配置单）-------------------------------------------------11十一、常见故障及其处理方法-------------------------------------------------11十二、售后服务事项和生产者责任--------------------------------------------11本产品根据上海仪电物理光学仪器有限公司企业标准：Q31/010*******C005《WRS-2A微机熔点仪》生产。

2019年9月9日星期一熔点仪操作及保养规程1 仪器信息仪器信息：仪电物光WRS-2A型熔点仪测量范围：熔点室温-300℃，示值0.1℃测量误差：＜200℃范围内，±0.4℃，200℃~300℃范围内，±0.7℃2 准备工作仪器开始前工作前，需进行以下准备工作：a)标准毛细管尺寸：外径1.4mm，内径1.0mm，长度90cmb)样品前处理：测试前烘干、碾碎，轻轻敲击毛细管（敲击时间尽可能长），使样品填装结实，样品填装高度3mm，同一次测试每个样品高度应尽量一致。

c)被测样品一次3根毛细管，毛细管插入仪器前必须用软布擦拭干净。

3 样品测试将处理完毕的样品，按以下操作步骤进行测试：a)接通电源开机，屏幕显示：第一行测试参数设定，第二行实时温度。

b)若样品终熔点为T℃，则设置起始温度为T-5℃，升温速率：1℃/minc)设置方法：初始光标停止在‘起始温度’位置，键盘输入起始温度，按‘确认’键；光标切换至‘升温速率’，键盘输入升温速率；按‘确认’键回到‘起始温度’。

d)准备：设置完毕，必须单击‘预置’进入预置状态，当仪器就绪时，蜂鸣器报警后再进入下一步。

e)开始测试：填充样品，并擦拭干净的毛细管插入仪器，单击‘升温’键，显示‘↑’，此时开始测试。

f)单次测试完成，界面显示结果；通过单击‘清除’键，可删除相应结果，或重测。

g)若重新开始样品测试，输入完‘起始温度’后，按‘确认’键，原先曲线将清除，按上述步骤开始测试。

4 结束测试完毕，小心取出毛细管，避免折断，并及时清理仪器台面。

5 注意事项在使用熔点仪过程中，需注意以下事项：a)插拔毛细管时，应小心操作，避免毛细管断裂在仪器内部。

b)毛细管插入仪器前，必须用软布将毛细管表面污渍擦除。

c)正常情况下，不要擅自对仪器参数进行更改；‘校准’键在测量出现误差时才使用，其他时候不得使用。

d)未经允许，不得擅自拆卸仪器。

e)仪器工作散热期间，风机运转，需保证仪器四周排风通畅。

WRS-1D 型熔点仪操作规程1.目的：建立WRS-1D型熔点仪操作规程2.范围：WRS-1D型熔点仪3.责任人：质量检验负责人及化验室人员、QA监查员4.内容：1.常规熔点测定：1.1开启电源开关，显示上一次起始温度及升温速度。

稳定20min。

此时，光标将停止在“起始温度”第一位数字，，用户可通过键盘修改起始温度，并按“”表示确认，若起始温度不需修改可直接按确认键，此时光标跳至“升温速度”第一位数字。

1.2通过键盘输入升温速度，按“确认”键表示确认，亦可直接按“确认”键，默认当前的升温速度，此时光标又回到“起始温度”第一位数字。

1.3用户也可通过光标移动键“←”将光标移到需修改的数字中，然后进行修改（总之光标所停的位置即可修改），修改后按“确认”键表示确认。

1.4当实际炉温达到预设温度并稳定后，可插入样品毛细管。

1.5按升温键，操作提示显示“↑”，此时仪器将按照预定的工作参数对样品进行测量。

（注意！按升温键后，若未放毛细管的炉子会显示Enn---为炉子的序号而不显示“↑”）。

1.6当达到初熔点时，显示初熔温度，当达到终熔点时，显示终熔温度，同时显示熔化曲线。

1.7只要电源未切断，上述读数值将一直保留。

注：样品装样的好坏及一致性将直接影响到测量读数的准确性，“装样不好“可能导致熔化曲线出现波谷或长距离的不延续，此时的测量值仅供参考。

1.8若用户想测量另一新的样品，输入完“起始温度”并按”确认”键后，原先的曲线将自动消除，开始下一样品的测量。

1.9“清除”键的作用：用户每测完一样品，会显示出对应于3根样品的熔化曲线，若由于装样等原因造成某曲线长距离不连续，测量误差过大，此时用户可清除该条曲线，而重新测量，具体操作如下：1.9.1按下清除键，操作提示处将显示：123c:1.9.2用户可按下相应的数字键以清除曲线，亦可再次按下“清除”键以便放弃清除操作。

(注：曲线的序号从左至右依次为123：每清除一曲线，熔点的平均值亦会做相应的改变，即：放弃的样品将不计入平均值的运算)：1.9.3设定好工作参数后，将装有药粉德毛细管放入对应的炉子，按“升温”键;1.9.4此时仪器将重新测量该药粉，并计算平均值。

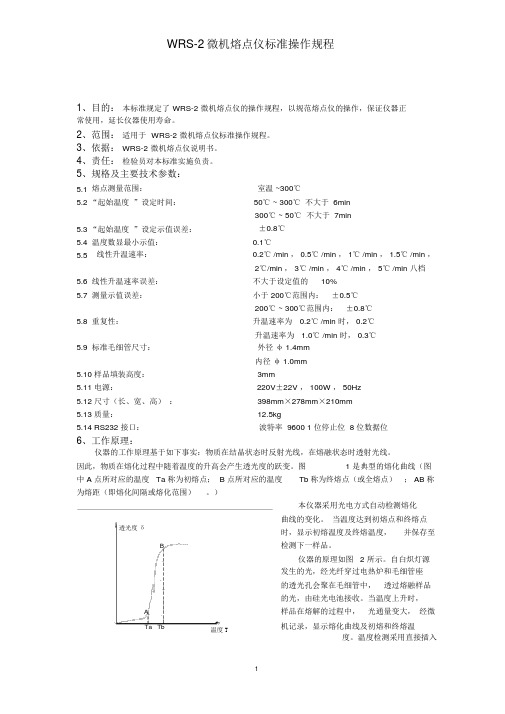

WRS-2微机熔点仪标准操作规程1、目的：本标准规定了WRS-2微机熔点仪的操作规程，以规范熔点仪的操作，保证仪器正常使用，延长仪器使用寿命。

2、范围：适用于WRS-2微机熔点仪标准操作规程。

3、依据：WRS-2微机熔点仪说明书。

4、责任：检验员对本标准实施负责。

5、规格及主要技术参数：5.1熔点测量范围：室温 ~300℃5.2“起始温度”设定时间：50℃ ~ 300℃不大于 6min300℃ ~ 50℃不大于 7min5.3“起始温度”设定示值误差：±0.8℃5.4温度数显最小示值：0.1℃5.5线性升温速率：0.2℃ /min ， 0.5℃ /min ， 1℃ /min ， 1.5℃ /min ，2℃/min ， 3℃ /min ， 4℃ /min ， 5℃ /min 八档5.6线性升温速率误差：不大于设定值的10%5.7测量示值误差：小于 200℃范围内：±0.5℃200℃ ~ 300℃范围内：±0.8℃5.8重复性：升温速率为0.2℃ /min 时， 0.2℃升温速率为 1.0℃ /min 时， 0.3℃5.9标准毛细管尺寸：外径φ 1.4mm内径φ 1.0mm5.10 样品填装高度：3mm5.11 电源：220V±22V ， 100W ， 50Hz5.12 尺寸（长、宽、高）：398mm×278mm×210mm5.13 质量：12.5kg5.14 RS232 接口：波特率 9600 1 位停止位 8 位数据位6、工作原理：仪器的工作原理基于如下事实：物质在结晶状态时反射光线，在熔融状态时透射光线。

因此，物质在熔化过程中随着温度的升高会产生透光度的跃变。

图 1 是典型的熔化曲线（图中 A 点所对应的温度 Ta 称为初熔点； B 点所对应的温度Tb 称为终熔点（或全熔点）； AB 称为熔距（即熔化间隔或熔化范围）。

）本仪器采用光电方式自动检测熔化曲线的变化。

海南省地质测试研究中心WRS-1B熔点仪操作规程一、操作步骤1. 开启电源，稳定20min，光标止在“起始温度”，若需要用键盘修改，按“enter”键；不需直接按“enter”键，光标跳至“升温速率”。

直接按“enter”键光标回到“起始温度”，总之光标所停的位置是可以修改的。

2. 当实际炉温达到预设温度并稳定后，可插入样品毛细管1~3根。

按升温键，操作显示“↑”，按预定的工作参数测定样品，未放毛细管的显“Enn—”。

当到达初熔点时显初熔温度，到达终熔点时显终融温度，同时显示熔化曲线。

上述数值一直保留到切断电源。

3. 测量另一样品，输入“起始温度”，按“enter”键后，原先的曲线自动消除，开始下一样品的测量。

4. 重新测量，按“清除”键，显示“123C”，选择相应的数字键进行清除曲线，再按“清除键”放弃操作。

5. 死机或需要刷新界面，按“RESET”键。

二、注意事项：1. 样品按要求烘干碾碎，用自由落体法敲击毛细管以装样结实，填装高度为3mm。

同一批号样品高度应一致。

2. 设定起始温度切勿超过仪器适用范围（<300℃）。

3. 建议提前3~5min插入毛细管，如线性升温速率为1℃/min，起始温度应比熔点低3~5℃；速率选3℃/min，起始温度比熔点低9~15℃，一般通过实验确定最佳测试条件。

线性升温速率不同，测定结果不一致。

6. 被测样品最好一次填装5根毛细管，分别测定后取中间3个读数的平均值作为测定结果，消除毛细管及样品填装带来的偶然误差。

7. 测定较高熔点样品后再测较低熔点样品，可直接输入低熔点起始温度，仪器将自动降温。

8. 毛细管插入仪器前用软布将外面沾污的物质清除,以免日久插座下面积垢，影响检测。

制药GMP管理文件一、目的：建立WRS-2型微机熔点仪操作规程。

二、适用范围：适用于WRS-2型微机熔点仪的使用。

三、职责：质检员对本标准的实施负责。

四、正文：1. 使用方法：1.1开启电源开关，显示上一次起始温度及升温速率。

稳定20mins,光标将停止在“起始温度”第一位数字，可通过键盘修改起始温度，并安“←”键表示确认，若起始温度不需修改可直接按“←”键，此时光标跳至“升温速率”第一位数字。

1.2通过键盘输入升温速率，“←”键表示确认，亦可直接按“←”键，默认当前的升温速率，此时光标又回到“起始温度”第一位数字。

1.3也可通过光标移动键“←”将光标移到需修改的数字中，然后进行修改（总之光标所停的位置既是可修改的），修改后按“←”键表示确认。

1.4当实际炉温达到预设温度并稳定后，可插入样品毛细管（本仪器WRS-2A允许放入1根、2根或3根毛细管）1.5按升温键，操作提示显示“↑”此仪器将按照预先设定的工作参数对样品进行测量。

（注意：按升温键后，未放毛细管的炉子将出现En n—为炉子的序号而不显示“↑”）。

1.6当到达出熔点时，显示初熔温度，当到达终熔点时，显示终熔温度，同时，显示融化曲线。

1.7只要电源未切断，上述读数值将一直保留。

（注：样品装样的好坏及一致性将直接影响到测量读数的准确性，“装样不好”可能导致溶化曲线出现波谷或长距离的不连续，此时的测量值仅供参考。

）1.8若想测量另一新样品，输入完“起始温度”并按“←”键后，原先的曲线将自动消除，开始下一样品的测量。

1.9“清除”键的使用：每测完一样品，会显示出对应于3根样品的溶化曲线，若由于装样等因素造成曲线长度距离不连续，测量误差过大，此时可清除该条曲线，重新测量，具体操作如下：1.9.1 按下“清除”键，操作提示将显示：123 C；1.9.2可按下相应的数字键以清除该曲线，亦可再次按下“清除”键以便放弃清除操作。

（注：曲线的序数从左至右依次为1、2、3；每清除一曲线，熔点的平均值亦会做相应的改变，即：放弃的样品将不计入平均值的运算）；1.9.3设定好工作参数，将装有药粉的毛细管放入对应的炉子（其余不测的炉子不要放毛细管），按“升温”键；1.9.4 此时仪器将从新测量该药粉，并计算平均值。

目的：建立数字熔点仪的操作规程，确保仪器的正常使用。

范围：WRS-1B型数字熔点仪责任人：质检员。

规程：1．操作规程：1.1 常规熔点测定1.1.1开启电源开关，等待2-3秒后，使用“←”、“→”、“﹢”、“﹣”四个功能键设置预置温度，设置完毕后按“预置”键。

1.1.2 使用“﹢”、“﹣”两个功能键设置升温速率，设置完毕后按“预置”键。

1.1.3 等当前温度稳定后，插入装有样品的毛细管，按“升温”键，进入测试。

1.1.4 一次测试结束后，屏幕自动显示样品的初熔值和终熔值，记下读数。

1.1.5 使用“←”、“→”两个功能键进行选择，如果选择“Y”，按“←︳”后重新设置预置温度和升温速率对样品进行测试，如果选择“N”，按“←︳”后在同一预置温度和升温速率下对样品进行测试。

1.2 校正当仪器使用时间长，或由于季节温差大造成仪器测量的误差过大，此时可对仪器进行校正，以保证精度要求。

1.2.1 开启电源开关，等待2-3秒后，设置预置温度为75℃，按“校正”键后，马上再按“预置”键。

1.2.2 设置升温速率为1.0℃/min，按“预置”键。

1.2.3 等当前温度稳定后，插入装有终熔值为80.6℃的熔点标准品，按“升温”键。

1.2.4 测试结束后，屏幕自动显示样品的初熔值和终熔值，记下读数。

1.2.5 重复测两次，再分别依次测试终熔值为152.9℃（预置温度设置为145℃）、285.7℃（预置温度设置为278℃）的两种熔点标准品，并保证测试三种样品的过程中无间断。

测试完毕，如果屏幕显示“校正失败”，则表明仪器的硬件粗调还没有符合要求，需重新调整后在校正。

如果屏幕显示“校正成功”，则表明仪器已经校正完毕。

2. 使用注意事项：2.1样品必须按要求焙干，在干燥和洁净的研钵中研碎，用自由落体法敲击毛细管，使样品装填结实，样品装填高度应不小于3mm。

同一批号样品高度应一致，以确保测量结果的一致性。

2.2 设定起始温度切勿超过仪器使用范围，否则仪器将会损坏。

WR 略点仪操作规程1. 目的：建立WRR 熔点仪操作规程，指导正确使用。

2. 范围：适用于WR 熔点仪的使用操作。

3. 职责：检验人员对本规程的执行负责。

4. 程序：4.1 使用前准备工作 注意：进入正式测试前，必须进行使用前的准备工作。

4.1.1 硅油的灌入用注射器吸取硅油10ml 从溢出口注入，重复6次，共需注入60ml 硅油，然 后将溢油瓶套在溢出口上。

（如长期测量熔点低于90C 时，可用蒸馏水代替硅油）4.1.2 油浴管的更换如果需要更换油浴管，请按下列方法更换；① 首先取下溢油瓶，然后卸下侧板；② 用手伸进仪器箱体内，一手托住油浴管，一手拉下弹簧，转动退出，然后竖直 向下再水平取出油浴管，取出油浴管时，须小心谨慎，以免玻璃破损。

③ 把油浴管装入仪器内，按上述方法相反次序进行。

4.2 熔点测定4.2.1 通过按键输入所需要的起始温度， 设置的起始温度应低于待测物质的熔点 （不大于280C ）,根据线性升温速率，按下表设置起始温度4.2.2开启电源开关，开机显示：welcome!经过短暂的显示后，出现以下画面:ST :现在显示画面：V ： X.X T ： XXX其中： V ： X.X 表示前一次测量输入的升温速率； T ： XXX 表示前一次测量输入的予置温度。

如果FLASH 存储器工作不正常，显示 Bad eeprom,此时显示的升温速率与 予置温度为速率选择 0.5 C /min3 1C /min3 1.5C /min6 3C /min9 起始温度低于熔点C C 〜5C C 〜10C C 〜 15C系统默认值。

V: 1.0 ; T: 100C此时通过按键“・”、选择升温速率、予置温度的百位、十位、个位。

通过按键“ +”、“-”选择增量、减量。

（选中的修改项为闪烁显示）选择完毕,按“予置”键。

现在显示画面为：V：X.X t ：XXX T : XXX.XT其中：V：X.X 表示为本次测量输入的升温速率t ：XXX 表示本次测量输入的予置温度;T ：XXX.X 表示为现在的实际温度;“T ”闪烁表示现在的温度低于设定温度a ;”稳定表示现在温度在设定温度范围内“J ”闪烁表示现在温度高于设定温度。

目的：建立数字熔点仪（WRS-1B）操作规程。

范围：适用于数字熔点仪（WRS-1B）操作规程职责：质量检验中心主任、QC检验员。

内容：1使用方法及程序1.1、常温点测定1.1.1、升温控制开关扳至外侧，开启电源开关。

稳定20分钟，此时，保温灯。

初熔灯亮、电表偏向右方，初始温度为50℃左右。

1.1.2、通过拨盘设定起始温度，通过起始温度按钮，输入次温度，此时预置灯亮。

1.1.3、选择升温速率，将波段开关扳至需要位置。

1.1.4、当预置灯熄灭时，起始温度设定完毕，可插入样品毛细管。

此时电表基本指零，初熔灯熄灭。

1.1.5、调零，使电表完全指零。

1.1.6、按动升温钮，升温指示灯亮（注意：忘记插入带有样品的毛细管按升温钮，读数屏将出现随机数提示您纠正操作）。

1.1.7、数分钟后，初熔灯先闪亮，然后出现终熔读数显示，欲知初熔读数按钮初熔钮即得。

1.1.8、只要电源未切断，上述读数值将一直保留至测下一个样品。

1.2、数据1.2.1、用RS232电缆线连接熔点仪和计算机。

1.2.2、将随机软盘插入计算机。

1.2.3、计算机进入Win95或98执行WRS程序。

2注意事项：2.1、样品必须按要求焙干，在干燥和洁净的碾钵中碾碎，用自由落体法敲击毛细管，使样品填结实，样品填装高度应不小于3mm。

同一批号样品高度应一致。

以确保测量结果一致性。

2.2、仪器开机后自动预置到50℃。

炉子温度高于或低于此温度都可用拨盘快速设定。

2.3、达到起始温度附近时，预置灯交替发光，此乃炉温缓冲过程，平衡后二灯熄灭。

2.4、设定起始温度切勿超过仪器使用范围，否则仪器将会损坏。

2.5、某些样品起始温度高低对熔点测定结果是有影响的。

应确定一定的操作规范。

建议提前3-5分钟插入毛细管，如线性升温速率选1℃/min，起始温度应比熔点低3-5℃，速率选3℃/min，起始温度应比熔点低9-15℃，一般应以实验确定最佳测试条件。

2.6、线性升温速率不同，测定结果也不一致，要求制定一定规范。
