一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
2．下列图像能正确反映其对应变化关系的是A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C 【解析】 【分析】 【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B 、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C 、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。

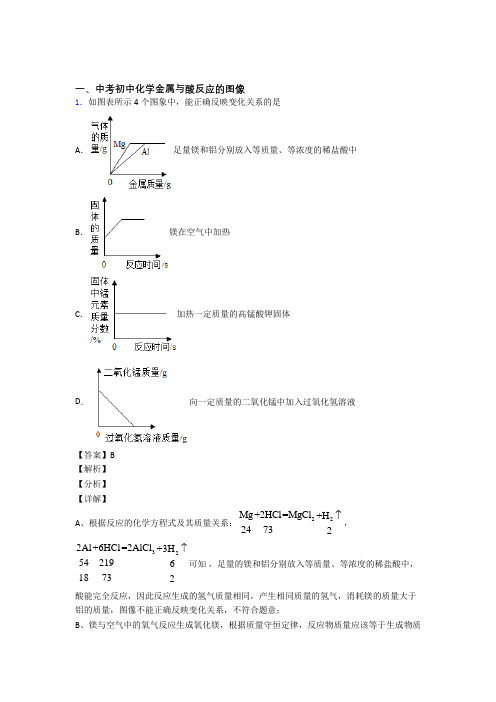

一、中考初中化学金属与酸反应的图像 1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于 铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B。
2．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
一、中考初中化学金属与酸反应的图像1．如图表所示4个图象中，能正确反映变化关系的是A ．足量镁和铝分别放入等质量、等浓度的稀盐酸中B ．镁在空气中加热C ．加热一定质量的高锰酸钾固体D ．向一定质量的二氧化锰中加入过氧化氢溶液【答案】B【解析】【分析】【详解】A 、根据反应的化学方程式及其质量关系：22Mg+2HCl=24MgCl +3H 72↑，325421961872Al +6HCl =2AlCl +3H 32↑可知 ，足量的镁和铝分别放入等质量、等浓度的稀盐酸中，酸能完全反应，因此反应生成的氢气质量相同，产生相同质量的氢气，消耗镁的质量大于铝的质量，图像不能正确反映变化关系，不符合题意；B 、镁与空气中的氧气反应生成氧化镁，根据质量守恒定律，反应物质量应该等于生成物质量，因此固体的质量不断增加，图像能正确反映变化关系，符合题意；C 、高锰酸钾受热分解生成了锰酸钾、二氧化锰和氧气，固体的质量减小，锰元素的质量不变，因此固体中锰元素的质量分数应当增加，图像不能正确反映变化关系，不符合题意；D 、向一定质量的二氧化锰中加入过氧化氢溶液，二氧化锰是该反应的催化剂，质量不变，图像不能正确反映变化关系，不符合题意。
故选B 。
2．下列图像能正确反映其对应变化关系的是A ．常温下,相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．镁条在氧气中燃烧C ．加热氯酸钾和二氧化锰的混合物D ．用一氧化碳气体还原一定质量的氧化铁【答案】C【解析】【分析】【详解】A 、在金属活动性顺序中，锌的活动性强于铁，故锌的反应速率大于铁，根据化学反应方程式2442=F Fe+H SO SO +H e ↑2442=Z Zn+H SO SO +H n ↑，每生成2g 氢气，需要消耗的锌、铁的质量分布为65g 、56g ，所以相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸，最终是铁产生的氢气的质量大于锌产生的氢气的质量，故选项错误；B、镁燃烧生成氧化镁，随着反应的进行，固体质量不断增大，但是开始时固体质量不是0，故选项错误；C、加热氯酸钾和二氧化锰的混合物制取氧气，反应中二氧化锰作催化剂，反应前后质量不变，故选项正确；D、一氧化碳气体还原一定质量的氧化铁粉末除了生成二氧化碳外还会生成一定质量的铁，最终固体的质量不会为0，故选项错误。

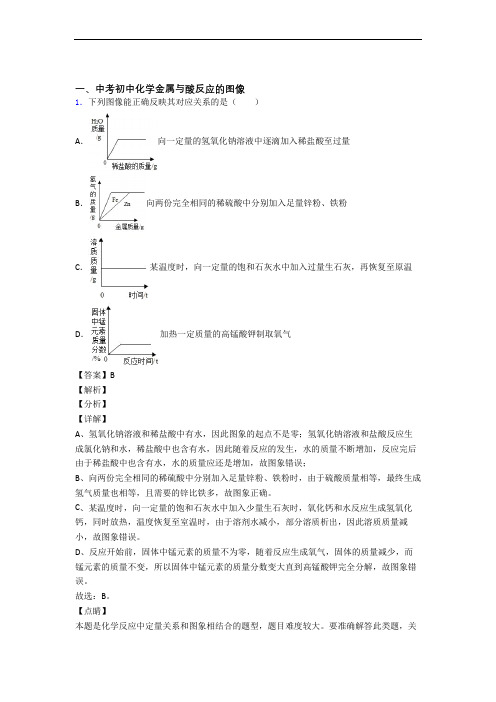

一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应关系的是（）A．向一定量的氢氧化钠溶液中逐滴加入稀盐酸至过量B．向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉C．某温度时，向一定量的饱和石灰水中加入过量生石灰，再恢复至原温D．加热一定质量的高锰酸钾制取氧气【答案】B【解析】【分析】【详解】A、氢氧化钠溶液和稀盐酸中有水，因此图象的起点不是零；氢氧化钠溶液和盐酸反应生成氯化钠和水，稀盐酸中也含有水，因此随着反应的发生，水的质量不断增加，反应完后由于稀盐酸中也含有水，水的质量应还是增加，故图象错误；B、向两份完全相同的稀硫酸中分别加入足量锌粉、铁粉时，由于硫酸质量相等，最终生成氢气质量也相等，且需要的锌比铁多，故图象正确。
C、某温度时，向一定量的饱和石灰水中加入少量生石灰时，氧化钙和水反应生成氢氧化钙，同时放热，温度恢复至室温时，由于溶剂水减小，部分溶质析出，因此溶质质量减小，故图象错误。
D、反应开始前，固体中锰元素的质量不为零，随着反应生成氧气，固体的质量减少，而锰元素的质量不变，所以固体中锰元素的质量分数变大直到高锰酸钾完全分解，故图象错误。
故选：B。
【点睛】本题是化学反应中定量关系和图象相结合的题型，题目难度较大。
要准确解答此类题，关键要对化学反应知识熟练，并能结合图象的数学意义，综合考虑，可快速解答。
图象的意义要抓住三点：①抓图象的起点，②抓图象的终点，③抓图象的变化过程。
2．下列图像能正确反映对应变化关系的是A．两份等质量的氯酸钾在有、无 MnO2的情况下加热产生氧气B．加水稀释盐酸C．向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液D．将足量粉末状的铁和镁分别与等质量、等质量分数的稀盐酸反应【答案】C【解析】【分析】【详解】A、两份等质量的氯酸钾在有、无MnO2的情况下加热产生氧气，催化剂只能影响反应速率，产生氧气的质量相等，故选项图象不能正确反映对应变化关系；B、向浓盐酸中不断加水稀释，溶液始终显酸性，pH不可能大于7，故选项图象不能正确反映对应变化关系；C、向稀盐酸和氯化钙的混合溶液中加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，开始不生成沉淀。
金属与酸反应的图像题总结-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
金属与酸反应曲线图
金属与盐酸反应的通式：2R ＋2m HCl 2RCl m ＋m H 2↑ (m 为金属R 的化合价)。
根据化学方程式的计算， m (H 2)＝（）m 金属金属的化合价
金属的相对原子质量
由此可得出以下结论：
(1)等质等氢图
两种金属反应产生的氢气质量相同，此图反映了两种情况：
①酸不足，金属过量，产生的氢气质量由酸的质量决定。
②酸足量，产生的氢气质量由金属的质量决定，产生氢气的质量相同。
如18 g 铝和56 g 铁分别投入足量的稀硫酸中反应产生的氢气质量相同。
(2) 等质等价金属图
如等质量的镁、铁、锌与足量的酸反应生成的金属离子都为＋2价，产生氢气的速率和质量不同。
此图反映出： ①金属越活泼，曲线越陡，
②金属的相对原子质量越小，产生氢气越多，曲线的拐点越高，消耗的酸也越多。
(3) 等质不等价金属图
铝、镁、锌与酸反应生成金属离子的化合价分别为＋3、＋
2、＋2，产生氢气的质量与金属的化合价有关。
m (H 2)＝（）m 金属金属的化合价
金属的相对原子质量。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反应其对应关系的是（）A．向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液B．向足量的镁和铁中加入等质量、等质量分数的稀硫酸C．向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液D．某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】B【解析】【详解】A、向一定体积的稀硫酸中逐滴加入足量的氢氧化钠溶液，pH应该是由小于7逐渐升高，直至等于或大于7，该选项对应关系不正确；B、向足量的镁和铁中加入等质量、等质量分数的稀硫酸，最终生成氢气质量相等，由于镁比铁活泼，反应需要时间短，该选项对应关系正确；C、向硫酸镁和硫酸的混合溶液中逐渐加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸镁反应生成氢氧化镁沉淀和硫酸钠，该选项对应关系不正确；D、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，硝酸钾不能溶解，溶质质量分数不变，该选项对应关系不正确。
故选B。
2．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
2．下列图象与对应实验相符合的是( )A．向pH=1的稀盐酸中逐滴加入pH= 13的氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别加入足量的金属镁和锌C．将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出D．向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸【答案】D【解析】【分析】【详解】A、向pH=1的稀盐酸中逐滴加入pH= 13的氢氧化钠溶液，pH逐渐增大，由于反应生成水，溶液的pH不能大于13；故选项错误；B、向等质量、等浓度的稀硫酸中分别加入足量的金属镁和锌，镁的金属活泼性强，镁产生氢气的速率快；故选项错误；C、将一定质量的不饱和硝酸钾溶液恒温蒸发至有晶体析出，溶质质量分数先增大，待有晶体析出时，质量分数不变；故选项错误；D、向氢氧化钾与氯化钡的混合溶液中逐滴加入稀硫酸，钡离子与硫酸根直接反应产生硫酸钡白色沉淀；故选项正确；故选：D。
一、中考初中化学金属与酸反应的图像1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列四个图像的变化趋势，能正确描述对应操作的是( )A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀盐酸反应B ．向一定量的氢氧化钠溶液中滴加pH ＝3的稀盐酸C ．向含有硫酸和硫酸铜的溶液中滴加氢氧化钠溶液D ．一氧化碳还原一定质量的氧化铜【答案】C【解析】【分析】【详解】A 、锌的活动性比铁强，反应速率快，反应时间短；相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，反应的关系式为2442Zn +H SO =ZnSO +H 652↑，2442Fe+H SO =FeSO +H 562↑，铁生成氢气的质量比锌多，故A 不正确；B 、向氢氧化钠溶液中不断滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH 值的变化是从大于7逐渐的增大到小于7，但不可能小于3，故B 不正确；C 、向硫酸和硫酸铜的溶液中滴加氢氧化钠溶液，先与硫酸反应，开始时不会生成沉淀，硫酸耗完再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，滴加一定量的氢氧化钠溶液后，再不断上升，最后形成一条水平直线，故C 正确；D 、一氧化碳与氧化铜反应生成铜和二氧化碳，固体的质量不断减少，但不可能为0，故D 不正确。
一、中考初中化学金属与酸反应的图像1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。
故选D。
2．下列图像能正确反映其对应关系的是()A．向等质量、等浓度的稀硫酸中分别加入过量的Zn和FeB．向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸C．用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气D．向盛有稀硫酸的烧杯中不断加水稀释【答案】B【解析】【分析】【详解】A、酸质量相等，金属过量，最终产生氢气质量相等，产生相同质量的氢气时，消耗的锌的质量应大于铁的质量，与图像不符；B、向含有少量NaOH的Na2CO3溶液中逐滴加入稀盐酸，稀盐酸会先和氢氧化钠反应生成氯化钠和水，再和碳酸钠反应生成二氧化碳氯化钠和水，与图像相符，故选B；C、催化剂只能改变反应速率，不能改变生成物的多少，用等质量、等浓度的过氧化氢溶液在有、无催化剂条件下制取氧气，生成氧气质量应该相等，与图像不符；D、加水稀释只会使稀硫酸酸性减弱，不可能pH大于7，变为碱性，与图像不符。
【点睛】该题是一道图像题，图像题的难点在于图像信息和文字信息的转化，然后和实际反应情况对应是否相符。
3．下列所示的四个图像，能正确反映对应变化关系的是A．向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉B．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应C．向一定量的氢氧化钠溶液中滴加pH=3的稀盐酸D．向一定量的含有盐酸的氯化铜溶液中滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、铁的金属活动性比铜强，比镁弱，向一定量的硝酸铜和硝酸镁的混合溶液中加入铁粉，铁不能与硝酸镁溶液反应，铁能与硝酸铜溶液反应生成硝酸亚铁溶液和铜，参加反应的铁的质量小于生成铜的质量，则溶液的质量应减少，故错误；B、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，横坐标是硫酸的量，故等量的硫酸产生氢气的质量相等，当金属全部参加反应，生成氢气的质量与金属的相对原子质量成反比（+2价的金属），则镁产生的氢气的质量大于铁，故正确；C、向一定量氢氧化钠溶液中滴加pH=3的稀盐酸，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，溶液碱性减弱，pH减小，恰好完全反应时pH=7，继续加入稀盐酸时，溶液pH小于7，但是不能减小到3，更不能小于3，故错误；D、向含有盐酸的氯化铜溶液中滴加烧碱溶液时，氢氧化钠先和稀盐酸反应，后和氯化铜反应，因此开始不能产生沉淀，故错误。
故选：B。
【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
4．以下文字叙述与图像不相符的是A．等质量的Zn、Fe分别与足量等质量分数的稀硫酸反应B．向盐酸和CuCl2混合溶液中加入足量的NaOHC．在密闭容器中用红磷测定空气中氧气的含量D．向某氢氧化钠溶液中逐滴滴入稀硫酸【答案】C【解析】【分析】【详解】A、铁的相对原子质量比锌小，金属活动性比锌弱，因此反应速率比锌小，产生的氢气比锌多，该图能正确反映对应操作，故不符合题意；B、氢氧化钠溶液先和盐酸反应生成氯化钠和水，当盐酸反应完毕后，氢氧化钠溶液再和氯化铜溶液反应生成氢氧化铜沉淀和氯化钠，所以开始没有沉淀生成，该图能正确反映对应操作，故不符合题意；C、由于红磷燃烧消耗容器中空气的氧气，生成固体五氧化二磷，当反应停止，冷却至室温，此时，容器中压强应小于反应前容器中压强，即起点纵坐标大于终点纵坐标，该图不能正确反映对应操作，故符合题意；D、氢氧化钠溶液呈碱性，其pH值大于7，能与稀硫酸反应生成显中性的硫酸钠溶液，所以当向氢氧化钠溶液中滴加稀硫酸至过量时，溶液的pH值要变小，当它们恰好完全反应时，pH值等于7，如果继续滴加则会使溶液变为酸性溶液，即溶液的pH小于7，该图能正确反映对应操作，故不符合题意，故选C。
【点睛】该题为图象题，这样的题型往往每个选项考查不同的知识点，或化学反应或溶液组成等，多数考查物质质量、质量分数的变化，在解题时对每个选项认真分析，找准考查的知识点，结合对应的知识迁移解答。
5．下列四个图像中分别表示四个化学兴趣小组活动中的数据及处理情况，其中错误的是A．图甲：加水稀释氢氧化钠溶液B．图乙：足量的锌和铁分别加入等质量同浓度的稀硫酸中C．图丙：加热一定质量的KMnO4 固体D．图丁：往饱和石灰水加入少量生石灰【答案】B【解析】【分析】【详解】A．氢氧化钠溶液呈碱性，pH大于7，加水稀释氢氧化钠溶液，pH不断减小至无限接近于7，故A正确；B．足量的锌和铁分别加入等质量同浓度的稀硫酸，产生氢气质量相等，故B错误；C．一定质量的KMnO4固体在加热条件下生成锰酸钾、二氧化锰和氧气，固体质量不断减少，当完全分解时固体质量达到最小值，之后不再变化，故C 正确；D、往饱和石灰水中加入少量生石灰，生石灰与水反应放热，温度升高，氢氧化钙的溶解度减小，溶质质量分数减小，当完全反应后温度降低到室温时，溶解度不变，饱和溶液的溶质质量分数不变，故D正确。
答案选B。
【点睛】本题考查物质的性质的图象题，注意起点、拐点与终点的含义。
6．下列图像能正确反映其对应操作中各量变化关系的是A．向 H2SO4和MgCl2的混合溶液中逐滴加入 Ba（OH）2溶液至过量B．等质量的铁和锌与足量的稀盐酸反应，产生氢气的质量与时间的关系C．向一定量的稀盐酸中逐滴加入氢氧化钠溶液D．等质量的镁和氧化镁固体分别与足量的稀硫酸反应【答案】D【解析】【分析】【详解】A、向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液时，氢氧化钡能和硫酸反应生成硫酸钡沉淀和水，能和氯化镁反应生成氢氧化镁沉淀和氯化钡，向H2SO4和MgCl2的混合溶液中逐滴加入Ba（OH）2溶液至过量，一开始就反应生成沉淀，故错误；B、等质量的锌、铁和足量稀盐酸反应，金属的化合价相同，生成氢气的质量与金属的相对原子质量质量成反比，铁和锌的相对原子质量分别为56和65，所以铁与稀盐酸反应生成的氢气质量多，故错误；C、向一定量的稀盐酸中逐滴加入氢氧化钠溶液至过量时，稀盐酸和氢氧化钠反应生成氯化钠和水，随着反应进行，酸性减弱，pH升高，恰好完全反应时，pH等于7，氢氧化钠溶液过量时，pH大于7，故错误；D、镁和氧化镁都与稀硫酸反应都生成硫酸镁，等质量的镁含有的镁元素的质量大于氧化镁中镁元素的质量，化学反应过程中元素的质量不变，所以镁生成的硫酸镁的质量大于氧化镁生成硫酸镁的质量，故正确。
故选：D。
7．下列图像能正确反映其对应的实验操作的是A．向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量B．相同质量的铁和锌分别与质量分数相同的足量稀盐酸反应C．向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量D．用两份等质量、等浓度的过氧化氢溶液制氧气,其中一份加入少量MnO2【答案】B【解析】【分析】【详解】A、向稀硫酸和硫酸铁的混合溶液中滴加氢氧化钠溶液直至过量，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铁反应会生成氢氧化铁沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象错误；B、锌的活动性比铁强，反应速率快，反应时间短；由于盐酸是足量的，铁的相对原子质量小于锌的相对原子质量，要生成等质量的氢气，需要的铁就较少，所以相同质量的锌铁与足量的盐酸反应时，铁生成的氢气多，水平线靠上，故选项图象正确；C、向一定量氯化钡与盐酸的混合溶液中逐滴加入碳酸钠溶液至过量，碳酸钠先与稀盐酸反应生成氯化钠、水和二氧化碳气体，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钡反应生成碳酸钡白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，溶液显碱性，pH大于7，故选项图象错误；D、用两份等质量、等浓度的过氧化氢溶液制氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。
故选B。
8．下列曲线能正确表达对应的反应或过程的是A．NH4NO3固体溶于水B．煅烧石灰石C．等质量等浓度的稀H2SO4加入金属D．FeCl3和H2SO4混合液中加入NaOH溶液【答案】D【解析】【分析】【详解】A、硝酸铵溶于水吸热，硝酸铵固体溶于水时，应该是溶液温度先降低，后慢慢恢复至室温，该选项对应关系不正确；B、煅烧石灰石时，石灰石中的碳酸钙分解生成氧化钙和二氧化碳，随着反应进行，固体质量减小，该选项对应关系不正确；C、稀H2SO4加入足量金属时，生成氢气的质量决定于稀硫酸，因此等质量等浓度的稀H2SO4加入足量金属时，最终生成氢气质量相等，该选项对应关系不正确；D、FeCl3和H2SO4混合液中加入NaOH溶液时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和氯化铁反应生成氢氧化铁沉淀和氯化钠，该选项对应关系正确。
故选D。
9．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。
