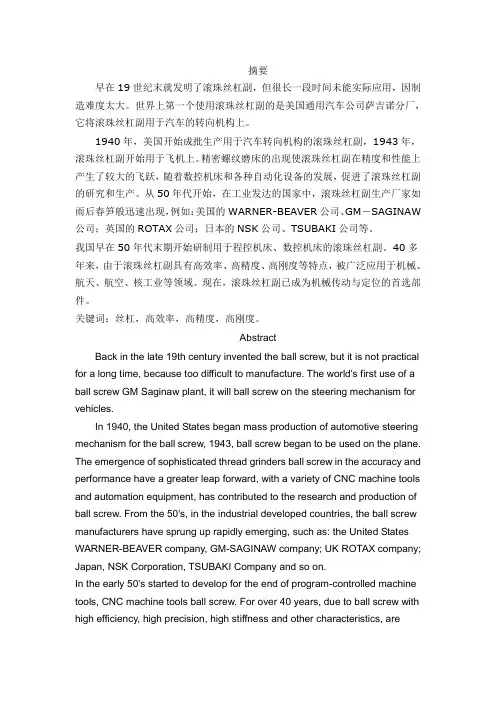

摘要早在19世纪末就发明了滚珠丝杠副，但很长一段时间未能实际应用，因制造难度太大。
世界上第一个使用滚珠丝杠副的是美国通用汽车公司萨吉诺分厂，它将滚珠丝杠副用于汽车的转向机构上。
1940年，美国开始成批生产用于汽车转向机构的滚珠丝杠副，1943年，滚珠丝杠副开始用于飞机上。
精密螺纹磨床的出现使滚珠丝杠副在精度和性能上产生了较大的飞跃，随着数控机床和各种自动化设备的发展，促进了滚珠丝杠副的研究和生产。
从50年代开始，在工业发达的国家中，滚珠丝杠副生产厂家如雨后春笋般迅速出现，例如：美国的WARNER-BEAVER公司、GM－SAGINAW 公司；英国的ROTAX公司；日本的NSK公司、TSUBAKI公司等。
我国早在50年代末期开始研制用于程控机床、数控机床的滚珠丝杠副。
40多年来，由于滚珠丝杠副具有高效率、高精度、高刚度等特点，被广泛应用于机械、航天、航空、核工业等领域。
现在，滚珠丝杠副已成为机械传动与定位的首选部件。
关键词：丝杠，高效率，高精度，高刚度。
AbstractBack in the late 19th century invented the ball screw, but it is not practical for a long time, because too difficult to manufacture. The world's first use of a ball screw GM Saginaw plant, it will ball screw on the steering mechanism for vehicles.In 1940, the United States began mass production of automotive steering mechanism for the ball screw, 1943, ball screw began to be used on the plane. The emergence of sophisticated thread grinders ball screw in the accuracy and performance have a greater leap forward, with a variety of CNC machine tools and automation equipment, has contributed to the research and production of ball screw. From the 50's, in the industrial developed countries, the ball screw manufacturers have sprung up rapidly emerging, such as: the United States WARNER-BEAVER company, GM-SAGINAW company; UK ROTAX company; Japan, NSK Corporation, TSUBAKI Company and so on.In the early 50's started to develop for the end of program-controlled machine tools, CNC machine tools ball screw. For over 40 years, due to ball screw with high efficiency, high precision, high stiffness and other characteristics, arewidely used in mechanical, aerospace, aviation, nuclear industry and other fields. Now, the ball screw has become the first choice for mechanical transmission and positioning components.Keywords: screw, high efficiency, high precision and high rigidity.（一）丝杠特点一滑动丝杠：许多滑动丝杠的导程精度都可以达到磨制螺杆的品质，尤其是滚轧成型的精密滑动丝杠，比如Kerk Motion公司生产的那种，再配上以工程塑料制作的螺母部件，已能够超越滚珠丝杠的使用寿命在某些应用中，较低的传动效率反而成为滑动丝杠的一种优势，在立式应用或者设计人员不希望丝杠被逆向驱动的场合，滑动丝杠能够将负载保持在原位，而无需使用带抱闸的电机或者系统中附加的摩擦制动装置。
滚珠丝杠的工作原理滚珠丝杠的工作原理3 n) Y( ~! A- O; g4 F" z8 p( }滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。
它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。
组成及工作原理：+ E, X9 U3 N; t滚珠丝杠螺母副的结构原理图8 o# |% }; k V# b' ?6 N·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。
·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。
而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。
回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。
) ?! @' M F' o1 H. t$ H特点：' a6 M }$ s" l8 V ]( I·传动效率高：机械效率可高达92%~98%。
·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。
& h+ b9 R) p4 Y% u) S4 l- b·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。
经预紧后可消除间隙。
·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。
滚珠丝杆螺母副的消隙·双螺母垫片调隙：( i' ]: i3 y% _3 ~/ ?修磨垫片厚度消隙) f. L+ X% U4 U4 ?4 Y% Z/ K滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。
通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。
当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。
·双螺母螺纹调隙： g* I' Y7 j! j' c用锁紧螺母消隙差齿式调整法图示为利用两个锁紧螺母调整预紧力的结构。
丝杆的原理丝杆是一种常见的传动装置，它由螺纹轴和螺母组成，通过旋转运动实现线性运动。
丝杆的原理是利用螺纹的转动来推动螺母的移动，从而实现工件的定位、举升或压紧等功能。
在工业生产中，丝杆被广泛应用于各种机械设备和工具中，如数控机床、升降机、压力机等，其原理和工作方式对于机械传动系统的设计和运行具有重要意义。
丝杆的原理可以简单地理解为螺纹的螺旋运动转化为直线运动。
当螺纹轴旋转时，螺纹的螺距会推动螺母产生直线位移，这种转化过程是通过螺纹的斜面摩擦来实现的。
螺纹轴和螺母之间的螺纹配合使得它们之间产生一定的摩擦力，这种摩擦力可以将旋转运动转化为直线运动，实现力的传递和工件的移动。
丝杆的原理还涉及到螺纹的螺距和导程。
螺距是指螺纹轴上相邻两螺纹峰之间的距离，而导程则是指螺纹轴上旋转一周时螺纹轴上的直线位移。
螺距和导程的大小决定了丝杆的传动速度和力的大小，通常情况下，螺距和导程越大，传动速度越快，但力的传递效果会相对较小；反之，螺距和导程越小，传动速度越慢，但力的传递效果会相对较大。
在实际应用中，丝杆的原理还需要考虑到螺纹的制造精度、润滑方式和传动效率等因素。
螺纹的制造精度直接影响到丝杆的传动精度和稳定性，而润滑方式则可以减小摩擦力，提高传动效率，延长丝杆的使用寿命。
因此，在设计和选择丝杆时，需要综合考虑这些因素，以确保丝杆的正常运行和长期稳定性。
总的来说，丝杆作为一种重要的传动装置，其原理是通过螺纹的转动来实现直线运动，具有结构简单、传动效率高、使用方便等优点，在工业生产中得到了广泛应用。
了解丝杆的原理对于机械传动系统的设计和维护具有重要意义，可以帮助工程师更好地理解和应用丝杆传动装置，提高机械设备的性能和可靠性。
一、产品概述THK滚珠丝杠是一种高效的线性传动元件，广泛应用于机械制造、自动化设备及精密仪器等领域。
其设计旨在实现高精度、高效率的运动控制，能够满足各种工业应用的需求。
滚珠丝杠的工作原理是通过滚珠在丝杠和螺母之间的滚动来实现直线运动，具有摩擦小、效率高、使用寿命长等优点。
二、产品结构THK滚珠丝杠主要由丝杠、螺母、滚珠和导轨等部分组成。
丝杠是传递运动和力的主要部件，螺母则负责与丝杠配合，实现运动转换。
滚珠作为运动介质，减少了摩擦，提高了传动效率。
导轨则为滚珠丝杠提供了稳定的支撑，确保其在运动过程中的平稳性。
2.1 丝杠丝杠的材料通常采用高强度钢材，经过热处理和精密加工，确保其具有良好的强度和耐磨性。
丝杠的螺纹设计经过优化，以提高传动效率和承载能力。
2.2 螺母螺母内部设计有滚珠通道，能够容纳一定数量的滚珠。
螺母的材料同样采用高强度材料，经过精密加工，以确保与丝杠的配合精度。
2.3 滚珠滚珠是丝杠传动系统中的关键部件，其直径和材料的选择直接影响到传动的效率和稳定性。
THK滚珠丝杠使用的滚珠通常采用高硬度的钢球，具有良好的耐磨性和抗压能力。
2.4 导轨导轨为滚珠丝杠提供了稳定的运动轨迹，确保其在运行过程中的平稳性。
导轨的材料和加工精度对整个系统的性能有着重要影响。
三、产品特点THK滚珠丝杠具有多项显著特点，使其在各类应用中表现出色。
3.1 高效率由于滚珠在丝杠和螺母之间的滚动摩擦小，THK滚珠丝杠的传动效率相对较高，能够有效减少能量损耗，提高系统的整体效率。
3.2 高精度THK滚珠丝杠的制造工艺精良，确保了丝杠和螺母之间的配合精度，能够实现高精度的线性运动控制，满足精密加工和自动化设备的需求。
3.3 长寿命采用高强度材料和先进的热处理工艺，THK滚珠丝杠具有较长的使用寿命，能够在恶劣的工作环境中保持稳定的性能。
3.4 低噪音滚珠丝杠的设计使得其在运行过程中产生的噪音较低，适合于对噪音有严格要求的应用场合。
滚珠丝杠2010参数滚珠丝杠是一种常用的传动装置，广泛应用于机械设备中。
它通过滚珠在螺纹轴上滚动，实现转动运动和线性运动的转换。
滚珠丝杠的参数是指其尺寸、精度和负载能力等方面的特性。
首先，滚珠丝杠的参数之一是螺距。
螺距是指螺纹轴上单位长度内的螺纹数。
螺距越大，每转一圈滚珠丝杠的线性位移就越大，速度也就越快。
螺距的选择要根据具体的应用需求来确定，一般来说，大螺距适用于快速移动的场合，而小螺距适用于需要较高精度的场合。
其次，滚珠丝杠的参数还包括导程和导向角。
导程是指滚珠丝杠每转一圈所产生的线性位移。
导程越大，滚珠丝杠的线性位移就越大，速度也就越快。
导向角是指滚珠与螺纹轴之间的夹角，它决定了滚珠丝杠的刚度和负载能力。
导向角越小，滚珠丝杠的刚度和负载能力就越大。
此外，滚珠丝杠的参数还包括滚珠直径和滚珠数量。
滚珠直径越大，滚珠丝杠的负载能力就越大，但摩擦力也会增加。
滚珠数量越多，滚珠丝杠的负载能力和刚度就越大，但摩擦力也会增加。
因此，在选择滚珠丝杠时，需要根据具体的负载要求和运动速度来确定滚珠直径和滚珠数量。
最后，滚珠丝杠的参数还包括精度等级和预紧力。
精度等级是指滚珠丝杠的制造精度，一般分为C0、C1、C2等级，精度等级越高，滚珠丝杠的定位精度就越高。
预紧力是指滚珠丝杠在运动过程中的预紧程度，预紧力越大，滚珠丝杠的刚度和负载能力就越大，但摩擦力也会增加。
综上所述，滚珠丝杠的参数包括螺距、导程、导向角、滚珠直径、滚珠数量、精度等级和预紧力等。
这些参数的选择要根据具体的应用需求来确定，以满足机械设备的运动要求和负载要求。
在选择滚珠丝杠时，需要综合考虑各个参数之间的关系，以达到最佳的传动效果和使用效果。
滚珠丝杠的参数选择不仅关系到机械设备的性能和寿命，还关系到生产效率和产品质量，因此在实际应用中需要慎重选择。

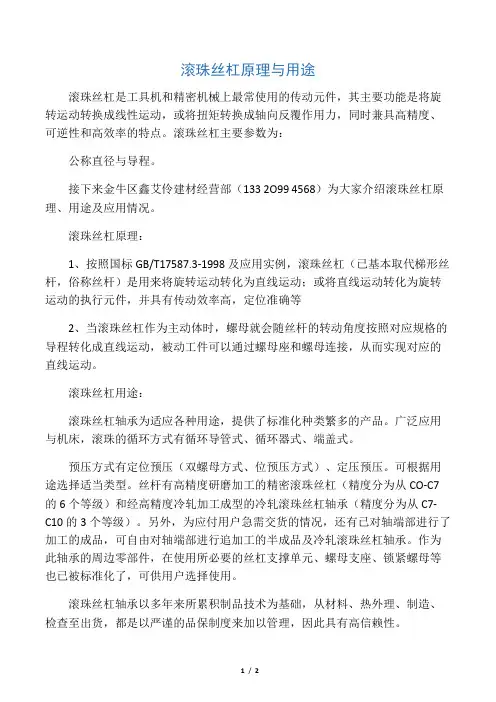

滚珠丝杠的原理滚珠丝杠是一种常见的机械传动装置，其原理是利用滚珠在螺纹母线上滚动，从而实现线性运动或转动的目的。
滚珠丝杠具有高效、精密、耐磨等特点，广泛应用于各种机械设备中。
滚珠丝杠由滚珠螺旋在螺纹母线上形成。
螺纹母线上有一系列的螺纹，滚珠丝杠的滚珠在这些螺纹上滚动，从而实现运动。
滚珠丝杠通常由滚珠、螺纹母线、导向装置和外壳等部分组成。
滚珠丝杠的工作原理是利用滚珠在螺纹母线上的滚动摩擦来实现线性运动或转动。
当外部力作用于滚珠丝杠时，滚珠会受到力的作用而滚动，从而推动螺纹母线运动。
由于滚珠的滚动摩擦较小，所以滚珠丝杠的效率较高，能够实现高速运动。
滚珠丝杠的精度较高，主要得益于滚珠的滚动轴承。
滚珠丝杠中的滚珠通过滚动摩擦来传递力量，相对于传统的螺纹传动方式，滚珠丝杠具有较低的摩擦阻力和较高的传动效率。
同时，滚珠丝杠的滚珠与螺纹母线之间的接触面积较小，因此摩擦磨损也较少，寿命较长。
滚珠丝杠还具有较高的重复定位精度。
由于滚珠的滚动特性，滚珠丝杠能够实现较高的运动精度和重复定位精度。
这使得滚珠丝杠在需要精确定位的机械设备中得到广泛应用，如数控机床、精密仪器等。
滚珠丝杠的耐磨性能也较好。
由于滚珠丝杠中滚珠的滚动摩擦，相对于滑动摩擦的螺纹传动方式，滚珠丝杠的磨损较小。
这使得滚珠丝杠在长时间、高频率的工作条件下依然能够保持良好的运动性能。
滚珠丝杠在实际应用中有着广泛的用途。
它被广泛应用于各种机械设备中，如机床、自动化设备、工业机器人等。
滚珠丝杠的高效、精密、耐磨等特点，使得它在现代工业生产中发挥着重要的作用。
滚珠丝杠是一种基于滚动摩擦的机械传动装置，通过滚珠在螺纹母线上的滚动来实现线性运动或转动。
它具有高效、精密、耐磨等特点，在各种机械设备中得到广泛应用。
滚珠丝杠的原理和工作机制对于理解和应用滚珠丝杠具有重要意义。
反转行星滚子丝杠参数反转行星滚子丝杠是一种常用的传动装置，广泛应用于机械领域，特别是工业自动化领域。
本文将从结构、工作原理、优势和应用领域等方面介绍反转行星滚子丝杠的参数。
一、结构参数反转行星滚子丝杠的主要结构参数包括螺纹直径、导程、滚子直径、滚子数量、滚子倾角等。
螺纹直径是指滚子丝杠螺纹的直径大小，导程是指滚子每转一周，螺距增加的距离。
滚子直径是指滚子的直径大小，滚子数量是指每个滚子丝杠螺纹上滚子的数量，滚子倾角是指滚子与螺纹轴线之间的夹角。
二、工作原理反转行星滚子丝杠利用滚子的滚动运动来实现高效的传动。
当电机驱动螺母沿着滚子丝杠轴线运动时，滚子与螺纹之间产生相对运动。
滚子的滚动摩擦力可以将转动运动转化为直线运动，实现螺纹轴线的移动。
三、优势反转行星滚子丝杠具有以下几个优势：1. 高效传动：滚子的滚动摩擦力可以减小传动损耗，提高传动效率，节约能源。
2. 高精度：滚子丝杠的结构紧凑，滚子与螺纹的匹配精度高，能够实现高精度的运动控制。
3. 高刚度：滚子丝杠的滚动摩擦力可以提供较大的刚度，使得系统具有较强的抗载能力和抗振能力。
4. 长寿命：由于滚动摩擦力的作用，反转行星滚子丝杠具有较长的使用寿命，能够满足工业自动化设备长时间、高强度的工作要求。
四、应用领域反转行星滚子丝杠广泛应用于机床、机器人、自动化生产线等领域。
在机床领域，反转行星滚子丝杠可以用于实现工件的精密定位和快速移动；在机器人领域，反转行星滚子丝杠可以用于实现机器人的精准运动和灵活操作；在自动化生产线领域，反转行星滚子丝杠可以用于实现自动化设备的高速传动和准确定位。
总结：反转行星滚子丝杠是一种重要的传动装置，具有高效传动、高精度、高刚度和长寿命等优势。
它的结构参数包括螺纹直径、导程、滚子直径、滚子数量和滚子倾角等。
反转行星滚子丝杠主要应用于机床、机器人和自动化生产线等领域，用于实现精密定位、快速移动、精准运动和灵活操作。
通过合理选择和控制反转行星滚子丝杠的参数，可以提高设备的运动控制精度和工作效率，推动工业自动化技术的发展。
