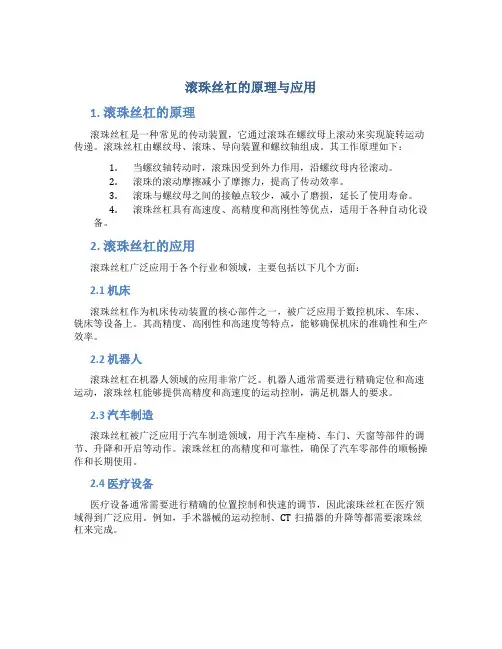

滚珠丝杠的原理与应用1. 滚珠丝杠的原理滚珠丝杠是一种常见的传动装置，它通过滚珠在螺纹母上滚动来实现旋转运动传递。

滚珠丝杠由螺纹母、滚珠、导向装置和螺纹轴组成。

其工作原理如下：1.当螺纹轴转动时，滚珠因受到外力作用，沿螺纹母内径滚动。

2.滚珠的滚动摩擦减小了摩擦力，提高了传动效率。

3.滚珠与螺纹母之间的接触点较少，减小了磨损，延长了使用寿命。

4.滚珠丝杠具有高速度、高精度和高刚性等优点，适用于各种自动化设备。

2. 滚珠丝杠的应用滚珠丝杠广泛应用于各个行业和领域，主要包括以下几个方面：2.1 机床滚珠丝杠作为机床传动装置的核心部件之一，被广泛应用于数控机床、车床、铣床等设备上。

其高精度、高刚性和高速度等特点，能够确保机床的准确性和生产效率。

2.2 机器人滚珠丝杠在机器人领域的应用非常广泛。

机器人通常需要进行精确定位和高速运动，滚珠丝杠能够提供高精度和高速度的运动控制，满足机器人的要求。

2.3 汽车制造滚珠丝杠被广泛应用于汽车制造领域，用于汽车座椅、车门、天窗等部件的调节、升降和开启等动作。

滚珠丝杠的高精度和可靠性，确保了汽车零部件的顺畅操作和长期使用。

2.4 医疗设备医疗设备通常需要进行精确的位置控制和快速的调节，因此滚珠丝杠在医疗领域得到广泛应用。

例如，手术器械的运动控制、CT扫描器的升降等都需要滚珠丝杠来完成。

2.5 印刷设备滚珠丝杠在印刷设备上的应用主要体现在纸张送纸机构的传动系统中。

使用滚珠丝杠可以实现高速、精确的纸张输送，提高印刷质量和生产效率。

2.6 其他领域除了上述应用领域外，滚珠丝杠还在航空航天、电子设备、石油化工等领域得到广泛应用。

滚珠丝杠的高精度和可靠性使其在各种要求严格的工业环境中发挥重要作用。

3. 滚珠丝杠的优势与发展趋势滚珠丝杠相比于其他传动装置，具有以下优势：•高效率：滚珠丝杠采用滚珠滚动，减少了传动中的摩擦，提高了传动效率。

•高精度：滚珠丝杠的滚珠直接与螺纹接触，减少了传动误差，提高了传动精度。

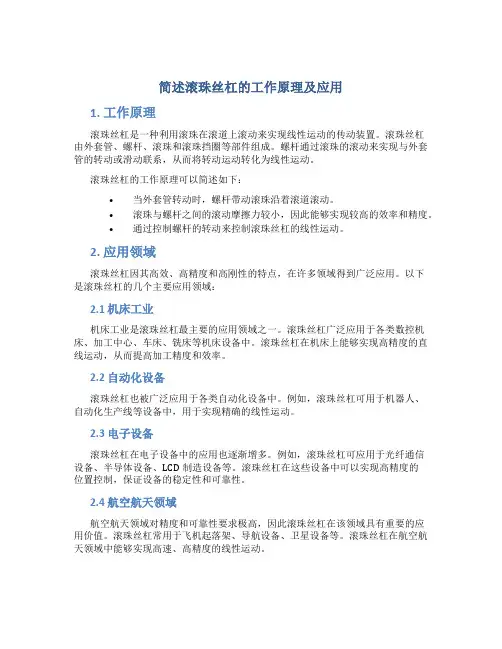

简述滚珠丝杠的工作原理及应用1. 工作原理滚珠丝杠是一种利用滚珠在滚道上滚动来实现线性运动的传动装置。

滚珠丝杠由外套管、螺杆、滚珠和滚珠挡圈等部件组成。

螺杆通过滚珠的滚动来实现与外套管的转动或滑动联系，从而将转动运动转化为线性运动。

滚珠丝杠的工作原理可以简述如下：•当外套管转动时，螺杆带动滚珠沿着滚道滚动。

•滚珠与螺杆之间的滚动摩擦力较小，因此能够实现较高的效率和精度。

•通过控制螺杆的转动来控制滚珠丝杠的线性运动。

2. 应用领域滚珠丝杠因其高效、高精度和高刚性的特点，在许多领域得到广泛应用。

以下是滚珠丝杠的几个主要应用领域：2.1 机床工业机床工业是滚珠丝杠最主要的应用领域之一。

滚珠丝杠广泛应用于各类数控机床、加工中心、车床、铣床等机床设备中。

滚珠丝杠在机床上能够实现高精度的直线运动，从而提高加工精度和效率。

2.2 自动化设备滚珠丝杠也被广泛应用于各类自动化设备中。

例如，滚珠丝杠可用于机器人、自动化生产线等设备中，用于实现精确的线性运动。

2.3 电子设备滚珠丝杠在电子设备中的应用也逐渐增多。

例如，滚珠丝杠可应用于光纤通信设备、半导体设备、LCD制造设备等。

滚珠丝杠在这些设备中可以实现高精度的位置控制，保证设备的稳定性和可靠性。

2.4 航空航天领域航空航天领域对精度和可靠性要求极高，因此滚珠丝杠在该领域具有重要的应用价值。

滚珠丝杠常用于飞机起落架、导航设备、卫星设备等。

滚珠丝杠在航空航天领域中能够实现高速、高精度的线性运动。

2.5 医疗设备滚珠丝杠在医疗设备中的应用也越来越多。

例如，滚珠丝杠可应用于手术机器人、CT扫描仪、医疗床等设备中。

滚珠丝杠在这些设备中能够实现精确的位置控制，提高医疗设备的性能和精度。

3. 总结滚珠丝杠作为一种高效、高精度和高刚性的传动装置，在各个领域都有广泛的应用。

其工作原理简单明了，通过滚珠在滚道上滚动来实现线性运动。

滚珠丝杠的应用领域包括机床工业、自动化设备、电子设备、航空航天领域和医疗设备等。

滚珠丝杆使用方法滚珠丝杆是一种常见的机械传动装置，广泛应用于各种机械设备中。

它具有结构简单、传动效率高、精度高、寿命长等优点，被广泛应用于数控机床、机械手臂、自动化生产线等领域。

本文将详细介绍滚珠丝杆的使用方法。

一、滚珠丝杆的基本原理滚珠丝杆是由螺杆和滚珠螺母组成的，通过螺杆的旋转驱动滚珠螺母移动，从而实现线性运动。

滚珠丝杆的螺纹形状和滚珠螺母的结构设计使得滚珠螺母能够在螺杆上滚动，减小了滚动摩擦阻力，提高了传动效率。

二、滚珠丝杆的安装方法1. 安装前准备在安装滚珠丝杆之前，首先要对滚珠丝杆进行检查，确保其表面光滑，无明显划痕或损坏。

同时，还要检查滚珠螺母的滚珠和滚道是否完好，保证其正常运转。

2. 安装滚珠螺母将滚珠螺母安装在需要线性运动的部件上，如滑块或工作台。

在安装过程中，要确保滚珠螺母与滚珠丝杆的螺纹相匹配，并采取适当的固定方式，如螺栓固定或焊接固定，以确保其稳定性。

3. 安装定位支撑为了保证滚珠丝杆的稳定性和精度，通常需要安装定位支撑。

定位支撑可以固定滚珠丝杆的一端，防止其在工作过程中产生倾斜或偏移。

4. 连接驱动装置将滚珠丝杆与驱动装置连接，一般采用联轴器连接。

联轴器能够将驱动装置的旋转运动传递给滚珠丝杆，同时允许一定的轴向位移和角度偏差，以适应工作过程中的变化。

5. 润滑滚珠丝杆在工作过程中需要进行润滑，以减小摩擦阻力，延长使用寿命。

常用的润滑方式有两种：一种是采用油润滑，通过油脂或润滑油对滚珠丝杆进行润滑；另一种是采用循环润滑，通过循环系统将润滑剂输送到滚珠丝杆上进行润滑。

三、滚珠丝杆的使用注意事项1. 定期检查滚珠丝杆的工作状态，如有异常应及时处理，避免因故障而影响正常生产。

2. 定期对滚珠丝杆进行润滑，以保证其正常工作。

注意选择适合的润滑剂，并按照规定的润滑周期进行润滑。

3. 避免滚珠丝杆超负荷工作，以免影响其使用寿命。

根据工作负载的要求，选择合适的滚珠丝杆规格和型号。

4. 避免滚珠丝杆受到冲击或振动，以免影响其精度和稳定性。

滚珠丝杠的工作原理滚珠丝杠的工作原理3 n) Y( ~! A- O; g4 F" z8 p( }滚珠丝杠螺母副是数控机床中回转运动转换为直线运动常用的传动装置。

它以滚珠的滚动代替丝杆螺母副中的滑动，摩擦力小，具有良好的性能。

组成及工作原理：+ E, X9 U3 N; t滚珠丝杠螺母副的结构原理图8 o# |% }; k V# b' ?6 N·组成：主要由丝杆、螺母、滚珠和滚道（回珠器）、螺母座等组成。

·工作原理：在丝杆和螺母上加工有弧行螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠。

而滚珠则沿滚道滚动，并经回珠管作周而复始的循环运动。

回珠管两端还起挡珠的作用，以防滚珠沿滚道掉出。

) ?! @' M F' o1 H. t$ H特点：' a6 M }$ s" l8 V ]( I·传动效率高：机械效率可高达92%~98%。

·摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动。

& h+ b9 R) p4 Y% u) S4 l- b·轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性。

经预紧后可消除间隙。

·使用寿命长、制造成本高：主要采用优质合金材料，表面经热处理后获得高的硬度。

滚珠丝杆螺母副的消隙·双螺母垫片调隙：( i' ]: i3 y% _3 ~/ ?修磨垫片厚度消隙) f. L+ X% U4 U4 ?4 Y% Z/ K滚珠丝杆螺母副采用双螺母结构（类似于齿轮副中的双薄片齿轮结构）。

通过改变垫片的厚度使螺母产生轴向位移，从而使两个螺母分别与丝杆的两侧面贴合。

当工作台反向时，由于消除了侧隙，工作台会跟随CNC的运动指令反向而不会出现滞后。

·双螺母螺纹调隙： g* I' Y7 j! j' c用锁紧螺母消隙差齿式调整法图示为利用两个锁紧螺母调整预紧力的结构。

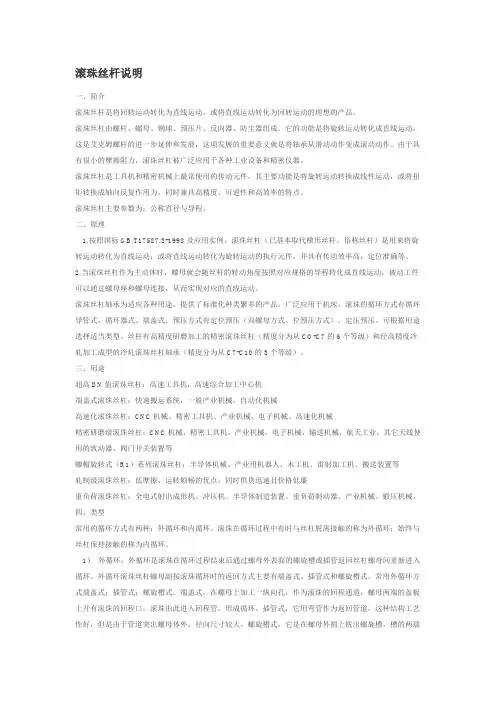

滚珠丝杆说明一、简介滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。

它的功能是将旋转运动转化成直线运动，这是艾克姆螺杆的进一步延伸和发展，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。

由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。

滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反复作用力，同时兼具高精度、可逆性和高效率的特点。

滚珠丝杠主要参数为：公称直径与导程。

二、原理1.按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等。

2.当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。

滚珠丝杠轴承为适应各种用途，提供了标准化种类繁多的产品。

广泛应用于机床，滚珠的循环方式有循环导管式、循环器式、端盖式。

预压方式有定位预压（双螺母方式、位预压方式）、定压预压。

可根据用途选择适当类型。

丝杆有高精度研磨加工的精密滚珠丝杠（精度分为从CO-C7的6个等级）和经高精度冷轧加工成型的冷轧滚珠丝杠轴承（精度分为从C7-C10的3个等级）。

三、用途超高DN值滚珠丝杠：高速工具机，高速综合加工中心机端盖式滚珠丝杠：快速搬运系统，一般产业机械，自动化机械高速化滚珠丝杠：CNC机械、精密工具机、产业机械、电子机械、高速化机械精密研磨级滚珠丝杠：CNC机械，精密工具机，产业机械，电子机械，输送机械，航天工业，其它天线使用的致动器、阀门开关装置等螺帽旋转式（R1）系列滚珠丝杠：半导体机械、产业用机器人、木工机、雷射加工机、搬送装置等轧制级滚珠丝杠：低摩擦、运转顺畅的优点，同时供货迅速且价格低廉重负荷滚珠丝杠：全电式射出成形机、冲压机、半导体制造装置、重负荷制动器、产业机械、锻压机械。

滚珠丝杠基础知识上来源: 2006-4-19 8:52:001 滚珠丝杠公称直径与公称导程组合、制造范围3 滚珠丝杠副的结构类型、编号方法5 滚珠丝杠副的精度精密等级根据使用范围及要求将滚珠丝杠副分为定位滚珠丝杠幅P传动滚珠丝杠副T,精度分为七个等级,即1、2、3、4、5、6、7、10级,1级精度最高,依次降低;行程偏差和行程变动量根据滚珠丝杠副类型按下表检验有效行程内的行程偏差ep与行程变动量VUP:有效行程是有精度要求的行程长度LULu=Lx+2La+LnLa安全行程La=1-2ph Lx机械最大行程Ln螺母的长度ph公称导程E1-E2按国家标准GB/,“滚珠丝杠副的验收条件和验收检验”;见附表1;300mm行程内与2π弧度行程内行程变动量V300P与V2 π pE3-E4按国家标准GB/,“滚珠丝杠副的验收条件和验收检验”;见附表1续;余程Le余程是没有精度要求的行程长度;余程表66 行程补偿值C滚珠丝杠的热变形将导致长度、定位精度变化,热变形可由下式给出：δt=α△tLu 公式1α-热膨胀系数10-6△t -温升一般取2-4℃Lu-有效行程Lu=Lx+2La+Ln或Lu=L1-2LeL1-螺纹全长Le-余程Le见表6目标行程Phs为了补偿由于热膨胀或弹性变形引起的丝杠长度变化,将滚珠丝杠的导程制造得稍大于或小于公称导程,着根据实际需要提出得含有方向目标要求的导程叫目标导程;目标导程乘以丝杠上的有效圈数叫目标行程;目标偏差C目标行程和公称行程之差叫行程偏差C,为了补偿热变形的影响,行程偏差C=δtδt见公式1并为负值;丝杠的预拉伸力规定了行程偏差C的滚珠丝杠副,在采用固定-固定安装方式时,还可以采用丝杠预拉伸的方法来进一步补偿热变形,预拉伸力Ft:Ft=δtAE/ Lu=α△tEπd22/4公式2E-弹性模量×105Mpa即×105N/mm2d2-丝杠底径mm△t-温升一般取2-4℃7 基本额定载荷及寿命轴向基本额定静载荷Coa 滚珠丝杠副在承受最大接触应力处产生不大于倍的钢球直径的永久变形时,所能承受的最大轴向载荷;轴向基本额定载荷Ca：一组相当数量相同参数的滚珠丝杠副,在相同的条件下,运转106转时,90%的滚珠丝杠副的螺纹滚道的表面或钢球的表面不发生疲劳点蚀所能承受的最大轴向载荷;Coa和Ca在样本中已经给出,可以查找选用预期寿命Lh –用预期运行时间表示hLs –用预期运行距离表示km直径偏大,而不经济;故通常推荐Lh按表7选择;滚珠丝杠副的当量载荷Fm及当量转速nm：滚珠丝杠副在转速n1 n2……ni条件下,工作时间分别是t1t2……ti所受载荷分别是F1 F2 (i)额定动载荷下限值的Cam计算：滚珠丝杠副在当量载荷Fm及当量转速nm条件下运转,达到预期寿命Lh或Ls时所能承受的最大轴向载荷Cam,设计时选用滚珠丝杠副的Ca≥Cam按滚珠丝杠副的预期工作时间Lh计算：N公式5或按滚珠丝杠副的预期运行距离Ls计算：N公式6fa 为精度系数,根据预定的精度按表8选取：fw 为载荷系数,按表9选取：额定静载荷下限值Coam计算：Coa≥Coam=fsFmax公式7Fs 安全系数;一般为,有冲击、震动的运动Fmax是外加在滚珠丝杠副上的最大轴向载荷8 滚珠丝杠副安装部位的形位公差图2E5-E11见国家标准GB/,“滚珠丝杠副的验收条件和验收检验”;见附表2;9 滚珠丝杠副的预紧与轴向接触刚性预紧的目的预紧就是在滚珠丝杠副内,预先施加轴向载荷Fp;图3是外加轴向载荷Fa和滚珠之间轴向弹性变形δ的关系曲线,曲线1为无预紧状态,曲线2为有预紧状态,Fp是相当于预紧力大小的外加轴向载荷;表10是有或无预紧的情况下,滚珠丝杠副在承受不同的外加轴向载荷Fa时,滚道与滚珠之间轴向弹性变形δ;由表10可见预紧的目的时,消除滚珠丝杠副的轴向间隙,提高滚珠丝杠副的轴向接触刚性K,并且在外加轴向载荷小于3倍预紧力的情况下,轴向刚性K是常数但Fa>3F p后,予压消失图3预紧的方式滚珠丝杠副的轴向接触刚性K样本上给出的刚度值仅考虑滚道与滚珠之间的轴向变形,不考虑螺母本身及丝杠本身的变形;不预紧的滚珠丝杠副的轴向接触刚性Ka由于其轴向刚性是随外加轴向载荷Fa增大而增大的,所以样本中规定不预紧的滚珠丝杠副轴向接触刚性,是外加轴向载荷等于时的轴向接触刚性值,当实际施加的外加载荷Fa不等于时,对应的轴向接触刚度Ka按下式计算：Ka=KFa/1/3 N/μm 公式8K-样本上的刚度值N/μmCa-样本上的额定载荷NFa-实际工作施加的动载荷N预紧滚珠丝杠副的轴向接触刚性KaKa随着预紧力Fp的增大而增大,在滚珠丝杠副承受最大轴向载荷Fmax≤3Fp 范围内Ka是一个常数,但预紧力Fp太大,会导致发热量增加,寿命减少;所以预紧力Fp按Fp=Fmax/3选取,并大致符合表12要求,当Fmax不知道时,推荐按表12选用;样本中预紧滚珠丝杠副的轴向接触刚度K按预紧力Fp=给出增大滚珠直径预紧按F p=给出,当预紧力Fp不是样本上的数值时,Ka也与样本上的数值不同;此时Ka可按下式计算Ka=KFp/εCa1/3 公式9ε=增大滚珠直径预紧时ε=Fp-滚珠丝杠副的预紧力NCa-样本上的额定动载荷N10 滚珠丝杠副的转矩理论动态预紧转矩Tpo:有预加载荷的滚珠丝杠副,在没有外加载荷的情况下,丝杠与螺母相对连续转动所需力矩不包含螺母两端密封件的摩擦力矩Tpo=10-3FpPh/2π1-η2/η Nm 公式10Fp-轴向预加载荷NPh-导程mmη-传动效率精度：级取η=,级取η=,级取η=最大动态预紧转矩Tpmax:丝杠与螺母相对连续转动时,实际动态预紧矩以理论动态预紧转矩为中心上下波动,允许的波动范围ΔTp称动态预紧转矩公差,ΔTp见国家标准GB/,“滚珠丝杠副的验收条件和验收检验”;见附表2续E12;Tpmax=Tpo×1+ΔTpNm公式11正传动转矩将回转运动转变为直线运动称正传动;Ta=10-3 FaPh/2πη1Nm公式12Ta-加在滚珠丝杠副上的驱动力矩η1-正传动效率Fa-滚珠丝杠副承受的轴向载荷N逆传动转矩将直线运动转化为回转运动称为逆传动;Tb=10-3 FaPhη2/2πNm公式13Tb-加在滚珠丝杠副上防逆转动的力矩η2-逆传动的效率滚珠丝杠副的安装方式安装方式对滚珠丝杠副承载能力,刚性及最高转速有很大影响;常见安装方式有以下四种情况见图41固定-自由；2支承-游动3固定-固定图中以左端轴承作轴向定位,各符号的意义见表13 2支承——游动3固定——游动4固定——固定图中设b1≥b2< span>滚珠丝杠基础知识下来源: 2006-4-19 8:52:00滚珠丝杠副的传动系统的轴向刚性滚珠丝杠副传动系统的刚性包括轴向刚性及扭转刚性;扭转刚性与丝杠联轴器、传动齿轮、电机及控制系统有关,由于扭转刚性对定位精度的影响比轴向刚性的影响小的多,一般设计时就忽略,在高精度定位传动设计需要考虑时,欢迎咨询;滚珠丝杠副传动系统的轴向弹性定位δf与滚珠丝杠副传动系统的轴向刚性Kf关系如下：δf=Fa/Kf 公式141/ Kf=1/KS+1/KN+1/KB+1KH 公式15δf-滚珠丝杠副传动系统的弹性位移μFa-滚珠丝杠副承受的轴向载荷NKf-滚珠丝杠副承受的轴向刚性N/μKS-丝杠的轴向刚性N/μKN-螺母的轴向刚性N/μKB-支撑轴承的轴向刚性N/μKH-螺母安装座及轴承座的轴向刚性N/μ丝杠的轴向刚性KS丝杠的轴向刚性KS与丝杠的安装方式有关,并且随螺母在丝杠上的位置a变化而变化;如固定-自由、支承-游动、固定-游动安装方式中,在a=L2的KS达最大,在a=L3时KS达最小,a是螺母到丝杠轴向位置定位轴承处的距离;按照丝杠的安装方式不同,对实心丝杠有以下分析：丝杠安装方式图4中固定--自由、固定--游动、支承--游动KS=πd22E×10-3/4a= d22×102/a N/μm公式16Ksmin= d22×102/L3 N/μm公式17Ksmax= d22×102/L2 N/μm公式18安装方式图4中固定--固定、固定--游动、支承--游动KS=πd22ELz×10-3/4aLz-a= d22Lz×102/4aLz-a N/μm公式19 Ksmin= d22×102/ Lz N/μm公式20Ksmax= d22Lz×102/4L5Lz-L5 N/μm公式21式中：d2-滚珠丝杠螺纹底径mmE-弹性模量×105Mpa即×105N/min2L2、L3、Lz、L5见表13,单位mm螺母的轴向刚性Kn样本上滚珠丝杠副的轴向刚性K值,仅考虑了滚珠与滚道的包括丝杠的滚道之间在承受轴向载荷后的弹性变形,未考虑到螺母本体也有变形,在螺母本体尺寸基本符合样本情况下Kn= N/μm公式22Ka按公式8或9计算支承轴承的轴向刚性KBKB也与滚珠丝杠的支承方式有关对固定--自由、固定--游动、支承--游动的安装方式KB等于固定端-对轴承组的刚度Kb1即KB=Kb1 N/μm公式23对固定--固定的安装方式KB = Kb1+ Kb2 N/μm公式24Kb1、Kb2分别式左右两端轴承组的刚度,可以查阅轴承手册得到螺母座及轴承安装座的轴向刚性KH在机构设计时,注意加强此处刚性;就可忽略的KH影响;滚珠丝杠副传动系统的轴向刚性Kf对位置精度的影响;Kf引起的正反向间隙δxδx=2F0/Kfmin=2F0/1/Ksmin+1/Kn+1/KB≤δsμm 公式25δs机床或机械规定的正反向间隙或失动量Kf引起的最大行程范围内的定位误差δdδd=F01/ Ksmin -1/ Ksmaxs μm 公式26δd≤δs-Vu μm 公式27δg机床或机械规定的最大行程范围内的定位误差;滚珠丝杠副有效行程上的行程变动量见附表1Ksmin、Ksmaxs、Kn、KB见公式16—公式24估算P类滚珠丝杠副螺纹滚道允许的最小底径d2m比螺母刚性Kn低,比轴承刚性KB更低,所以在滚珠丝杠副的初步计算时,估算丝杠螺纹底径d2时,可不考虑螺母及轴承刚性,按下步骤：估算允许的滚珠丝杠最大弹性变形量δm按定位精度的1/4-1/5或正反向间隙又称反向死区或失动量的1/5-1/6中较小的值定为δmμm根据丝杠的安装方式来估算最小底径d2m安装方式：固定--自由、支承--游动、固定--游动安装方式：固定--固定上两式中:δm-允许的最大弹性变形量μmE-弹性模量×105N/mm2L3-螺母至固定端处最大距离mm见表13LZ-两端固定支承的距离mm见表13F0-为检测位置精度空运转时,作用在滚珠丝杠副上的轴向载荷N;一般F0≠Fmax 滚珠丝杠副的许用转速、Dn值滚珠丝杠副的许用转速滚珠丝杠副转速过高,会产生共振,影响正常运转,损坏机器,为确保不发生共振,所容许的最高转速nc：nmas-滚珠丝杠副的最高工作效率r/minα-安全系数α=E-弹性模量E=×105MpaI-丝杠剖面最小惯性转矩I=πd22/64d2-螺纹底径mmg-重力加速度r-材料比重r=×10-5Nmm3A-螺纹底径面积A=πd22/4mm2Lc-计算许用转速nc用的安装距离mm固定--自由、支承--游动、固定--游动安装方式中,Lc =L4见表13,固定--固定安装方式中Lc =L5见表13;λ、f-安装系数;见表14滚珠丝杠副的Dn值精密等级1-5级d0·nmax≤70000 公式31 精密等级7-10级d0·nmax≤50000 公式32 d0-滚珠丝杠的节圆直径mmnmax -滚珠丝杠副的最高转速r/min滚珠丝杠副的临界压缩载荷、强度计算滚珠丝杠副的临界压缩载荷Pc为保证丝杠的压杆稳定性,需要规定丝杠所能承受的最大的压缩载荷Pc;Fmax≤Pc=K1K2π2EI/Ly2=K1Kcd24×104/ Ly2 N 公式33Fmax -作用在滚珠丝杠副上的最大轴向压缩载荷E-弹性模量E=×105MpaI-丝杠剖面最小惯性转矩I=πd22/64d2-丝杠底径mmK1-安全系数;丝杠垂直安装K1=1/2,丝杠水平安装K1=1/3K2 、Kc-与丝杠支承型式有关的系数见表14Ly-计算临界压缩载荷Pc用的安装距离mm固定--自由、支承--游动、固定--游动安装方式中,Ly =L3 见表13,固定--固定安装方式中,Ly =L5 见表13;滚珠丝杠副的强度计算对安装间距比较小的传动T类滚珠丝杠副,需进行强度计算,所允许在滚珠丝杠副上最大轴向载荷FmaxFmax≤σA=115 d22N 公式34σ-许用应力σ=147MpaN/mm2A-螺纹底径面积A=πd22/4mm2d2-丝杠底径mm即mm公式35滚珠丝杠副设计使用中应注意的问题1为提高滚珠丝杠副的使用寿命和精度,应使作用在螺母上的合力通过丝杠轴心,以保证滚珠受力均匀,避免倾覆力;2放逆转：滚珠丝杠副传动逆效率高,应考虑在电机停电后,因部件自重而产生螺旋副的逆传动特别是在垂直方向上传动时,防止逆传动的方法可采用：停电自锁的电机、蜗轮蜗杆机构、离合器等方式;3滚珠丝杠副在行程两端应有行程保护装置,以防止越程后滚珠丝杠副受撞击而影响精度、使用寿命甚至损坏;4防止热变形：热变形对精密螺旋传动的定位精度有着重要的影响;其热源不单是螺旋副的摩擦热,还有其他机械部件工作时产生的热,致使丝杠热膨胀而伸长;为此必须分析热源的各因素,采用措施控制热源,还可以采用预拉伸、强制冷却等减少热变形对丝杠的伸长的影响;5细长而又水平放置的丝杠,因自重使轴线产生弯曲变形,是影响导程累积误差的因素之一,还会使螺母受载不均;设计细长丝杠时,应考虑防止或减小自重弯曲变形的措施;6防护与密封：尘埃和杂质进入滚道会妨碍滚动体运动流畅,会加速滚动体与滚道的磨损,使滚动螺旋副丧失精度;为此需要防尘措施;博特牌滚珠丝杠副在螺母两端已安装防尘圈若不需要安装请与我方联系,为避免丝杠外露,用户还需要为丝杠选择防护装置;7合理润滑是减小驱动转矩、提高传动效率、延长螺旋副使用寿命的重要环节;接触表面的油膜还有吸振、减小传动噪声和冲洗丝杠上的粉尘等杂物的作用;因此要注入润滑脂;在螺母上还有油孔,用户可旋入油嘴,再采用其他合适的润滑方式;8正确选择预紧力：我公司的滚珠丝杠副出厂时已经按要求调节好您所需要的预紧力,如果使用过程中有超程或需要拆卸请及时与我公司联系,以便从新调整安装;严禁自行拆卸滚珠丝杠副的各个部件,以免影响其精度;严禁敲击和拆卸导珠管,以免造成滚珠堵塞,运转不流畅;9建议采用适应于数控机床的大接触轴承以提高传动刚度;10用内循环滚珠丝杠副,必须使丝杠螺纹两端中至少有一端的滚珠螺纹是通牙,并该端所有外圆尺寸均小于丝杠螺纹底径d2,否则无法装配螺母;d2参看样本;11水平位置采用外循环滚珠丝杠副,最好是插管放置再丝杠轴线上面;12为便于丝杠加工,丝杠上最大外圆处的直径最好不要大于丝杠的外径d1d1参看样本;滚珠丝杠副的设计计算程序备注：1.程序2Ph≥IVmax/njI-传动比,电机直联丝杠时I=1nj-电机的最高转数Vmax-机械最高运转速度mm/min2. 程序3ni=Vi/Ph r/minVi-机械各级运行速度mm/minPh-已选定的丝杠导程mm3．程序7根据上面程序已计算出Ph,Ca的及d2的下限值,从样本中选滚珠丝杠副的型号规格;注意：从样本中所选滚珠丝杠副的Ca及d2不宜过大,否则会使滚珠丝杠副的转动惯量增大、驱动力矩增大,结构尺寸偏差,造成制造成本增高;设计计算程序如下：附表1、附表2。

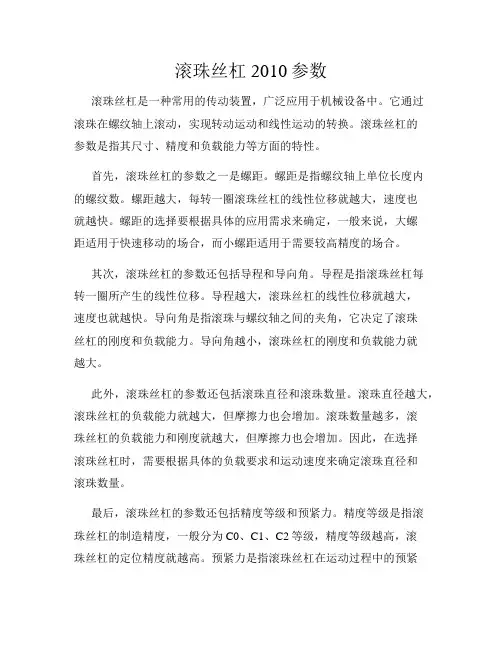

滚珠丝杠2010参数滚珠丝杠是一种常用的传动装置，广泛应用于机械设备中。

它通过滚珠在螺纹轴上滚动，实现转动运动和线性运动的转换。

滚珠丝杠的参数是指其尺寸、精度和负载能力等方面的特性。

首先，滚珠丝杠的参数之一是螺距。

螺距是指螺纹轴上单位长度内的螺纹数。

螺距越大，每转一圈滚珠丝杠的线性位移就越大，速度也就越快。

螺距的选择要根据具体的应用需求来确定，一般来说，大螺距适用于快速移动的场合，而小螺距适用于需要较高精度的场合。

其次，滚珠丝杠的参数还包括导程和导向角。

导程是指滚珠丝杠每转一圈所产生的线性位移。

导程越大，滚珠丝杠的线性位移就越大，速度也就越快。

导向角是指滚珠与螺纹轴之间的夹角，它决定了滚珠丝杠的刚度和负载能力。

导向角越小，滚珠丝杠的刚度和负载能力就越大。

此外，滚珠丝杠的参数还包括滚珠直径和滚珠数量。

滚珠直径越大，滚珠丝杠的负载能力就越大，但摩擦力也会增加。

滚珠数量越多，滚珠丝杠的负载能力和刚度就越大，但摩擦力也会增加。

因此，在选择滚珠丝杠时，需要根据具体的负载要求和运动速度来确定滚珠直径和滚珠数量。

最后，滚珠丝杠的参数还包括精度等级和预紧力。

精度等级是指滚珠丝杠的制造精度，一般分为C0、C1、C2等级，精度等级越高，滚珠丝杠的定位精度就越高。

预紧力是指滚珠丝杠在运动过程中的预紧程度，预紧力越大，滚珠丝杠的刚度和负载能力就越大，但摩擦力也会增加。

综上所述，滚珠丝杠的参数包括螺距、导程、导向角、滚珠直径、滚珠数量、精度等级和预紧力等。

这些参数的选择要根据具体的应用需求来确定，以满足机械设备的运动要求和负载要求。

在选择滚珠丝杠时，需要综合考虑各个参数之间的关系，以达到最佳的传动效果和使用效果。

滚珠丝杠的参数选择不仅关系到机械设备的性能和寿命，还关系到生产效率和产品质量，因此在实际应用中需要慎重选择。

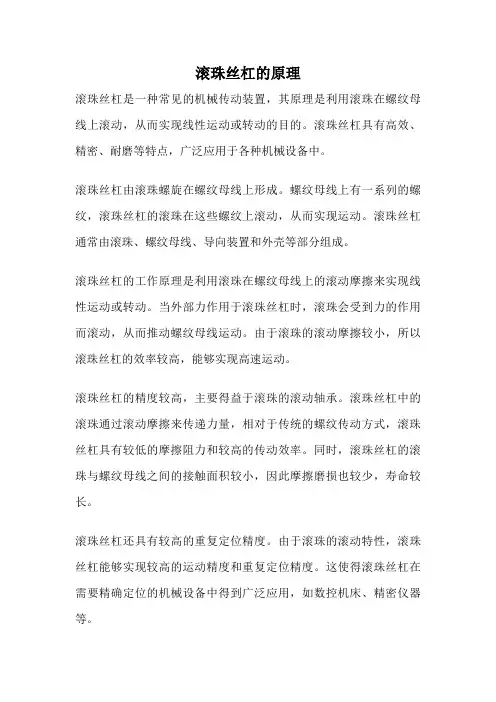

滚珠丝杠的原理滚珠丝杠是一种常见的机械传动装置，其原理是利用滚珠在螺纹母线上滚动，从而实现线性运动或转动的目的。

滚珠丝杠具有高效、精密、耐磨等特点，广泛应用于各种机械设备中。

滚珠丝杠由滚珠螺旋在螺纹母线上形成。

螺纹母线上有一系列的螺纹，滚珠丝杠的滚珠在这些螺纹上滚动，从而实现运动。

滚珠丝杠通常由滚珠、螺纹母线、导向装置和外壳等部分组成。

滚珠丝杠的工作原理是利用滚珠在螺纹母线上的滚动摩擦来实现线性运动或转动。

当外部力作用于滚珠丝杠时，滚珠会受到力的作用而滚动，从而推动螺纹母线运动。

由于滚珠的滚动摩擦较小，所以滚珠丝杠的效率较高，能够实现高速运动。

滚珠丝杠的精度较高，主要得益于滚珠的滚动轴承。

滚珠丝杠中的滚珠通过滚动摩擦来传递力量，相对于传统的螺纹传动方式，滚珠丝杠具有较低的摩擦阻力和较高的传动效率。

同时，滚珠丝杠的滚珠与螺纹母线之间的接触面积较小，因此摩擦磨损也较少，寿命较长。

滚珠丝杠还具有较高的重复定位精度。

由于滚珠的滚动特性，滚珠丝杠能够实现较高的运动精度和重复定位精度。

这使得滚珠丝杠在需要精确定位的机械设备中得到广泛应用，如数控机床、精密仪器等。

滚珠丝杠的耐磨性能也较好。

由于滚珠丝杠中滚珠的滚动摩擦，相对于滑动摩擦的螺纹传动方式，滚珠丝杠的磨损较小。

这使得滚珠丝杠在长时间、高频率的工作条件下依然能够保持良好的运动性能。

滚珠丝杠在实际应用中有着广泛的用途。

它被广泛应用于各种机械设备中，如机床、自动化设备、工业机器人等。

滚珠丝杠的高效、精密、耐磨等特点，使得它在现代工业生产中发挥着重要的作用。

滚珠丝杠是一种基于滚动摩擦的机械传动装置，通过滚珠在螺纹母线上的滚动来实现线性运动或转动。

它具有高效、精密、耐磨等特点，在各种机械设备中得到广泛应用。

滚珠丝杠的原理和工作机制对于理解和应用滚珠丝杠具有重要意义。

1.1滚珠丝杠副原理及其结构特点：1.1.1滚珠丝杠副原理滚珠丝杠副是数控机床中常用的功能部件，它是由滚珠丝杠、滚珠螺母、和滚珠，反向器组成的部件。

可以将旋转运动转变为直线运动，或者将直线运动转换为旋转运动。

滚珠丝杠副中的滚动体是滚珠[6]图1-1 滚珠丝杠副结构滚珠丝杠副的结构原理图（图1-1）：组成：主要由丝杠、螺母、滚珠及滚道（回珠器）、螺母座等组成。

工作原理：在丝杠和螺母上加工有弧形的螺旋槽，当丝杠被带动运动时，丝杠与螺母间的滚珠会沿着滚道滚动，而且，为了防止滚珠从滚道中滚出，在螺母上设有返回器，使其做周而复始地循环运动。

滚珠螺母一般由两段组成，以消除间隙及提高刚度和传动精度。

另外，滚珠丝杠副还有个擦拭器，它可以将异物在滚珠丝杠部件中清除掉，并使丝杠保持有效润滑。

擦拭器可延长滚珠丝杠的使用寿命并且提高其可靠性。

1.1.2滚珠丝杠副特点：滚珠丝杠副相对滑动丝杠副，其具有如下特点[6]：（1）传动效率高：滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4倍。

（2）运动平稳：滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。

（3）高精度滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。

（4）高耐用性钢球滚动接触处均经硬化（HRC58～63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持性。

（5）同步性好由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。

（6）高可靠性与其它传动机械，液压传动相比，滚珠丝杠传动系统故障率很低，维修保养也较简单，只需进行一般的润滑和防尘。

在特殊场合可在无润滑状态下工作。

（7）无背隙与预紧采用歌德式（Gothic arch）沟槽形状、轴向间隙可调整得很小，也能轻便地传动。

滚珠丝杆的工作原理
滚珠丝杆是一种常见的传动装置，其工作原理基于滚珠在螺纹槽内的滚动运动。

下面将详细描述滚珠丝杆的工作原理。

滚珠丝杆主要由滚珠螺纹槽、导向装置和轴承等部分组成。

滚珠螺纹槽是由一对螺纹构成的，其中一个是螺纹母，另一个是螺纹线。

导向装置用于确保滚珠在螺纹槽内的准确移动。

当滚珠丝杆开始旋转时，螺纹母和螺纹线之间的摩擦力将滚珠带动向前滚动，同时螺纹母也跟随螺纹线旋转。

滚珠的滚动运动减小了摩擦力，从而降低了滑动摩擦和能量损失。

随着滚珠连续滚动，它们被带到导向装置中。

导向装置的作用是固定滚珠的轴向位置，防止滚珠脱离螺纹槽。

同时，导向装置也确保了滚珠丝杆的稳定和精确的运动。

滚珠丝杆的工作原理可以简单总结为：通过旋转滚珠丝杆，滚珠在螺纹槽中滚动，并且通过导向装置保持稳定，最终实现力的传递和线性运动。

需要注意的是，在滚珠丝杆的工作过程中，需要适当的润滑和维护，以确保滚珠的正常运动和丝杆的使用寿命。

滚珠丝杠工作原理
滚珠丝杠是一种将旋转运动转化为直线运动的装置，其主要工作原理包括以下几个方面：
1. 螺旋线形状：滚珠丝杠由一个螺旋线形状的螺纹轴和嵌在螺纹轴沟槽中的滚珠组成。

螺纹轴的螺纹线形状使得旋转运动可以转化为推动滚珠的直线位移运动。

2. 滚珠传动：滚珠丝杠的关键部件是滚珠，滚珠通过滚动在螺纹轴螺纹沟槽中，从而传递扭矩和运动。

滚珠的滚动摩擦降低了滚珠丝杠的摩擦损耗，并提高了传动效率。

3. 螺纹阻尼：滚珠丝杠的螺纹轴和滚珠之间存在一定的槽间余隙，这种余隙可提供一定的阻尼效果，使得机械装置不容易产生振动。

4. 反向离合器：为防止负载力反向作用到滚珠上，大部分滚珠丝杠安装了反向离合器。

当扭矩方向改变时，离合器使滚珠无法再进一步向后滚动，从而防止负载力逆向传递。

5. 自锁性能：滚珠丝杠的螺纹轴具有自锁特性，即当螺纹轴停止转动时，负载无法将其向后移动。

这种自锁性能使滚珠丝杠广泛应用于需要稳定固定位置的工业设备中。

总体而言，滚珠丝杠利用螺旋线形状的螺纹轴和滚珠之间的传动机制，将旋转运动转化为直线运动。

其通过滚动摩擦、螺纹
阻尼、反向离合器和自锁性能等多重机制，实现了高效稳定的运动传递。

滚珠丝杠加工工艺(一)滚珠丝杠加工工艺详解简介•滚珠丝杠是一种常用于工业机械设备传动系统的重要零件•正确的加工工艺能够保证滚珠丝杠的性能和使用寿命加工前的准备工作1.材料选择2.设计滚珠丝杠的齿型和结构3.完善加工工艺流程加工工艺流程1.原材料切割–使用合适的设备进行切割，如锯床、电火花切割机等2.材料热处理–通过加热和冷却控制材料的组织结构和硬度3.材料粗加工–采用车床、镗床等设备对材料进行粗加工4.材料精加工–使用数控加工设备，如铣床、磨床等，对材料进行精细加工5.淬火处理–控制加热温度和冷却速度，提高滚珠丝杠的硬度和耐磨性6.表面处理–采用镀锌、硬质氮化等工艺，提高滚珠丝杠的防腐性和表面硬度7.装配测试–将滚珠、内外套等组装在一起，进行测试以确保加工质量加工注意事项•加工设备的选择要与滚珠丝杠的规格相适应，确保精度和质量•加工过程中要注意保护环境和员工的安全•加工前要对加工设备进行调试和维护，确保正常运行结语通过合理的滚珠丝杠加工工艺，可以获得高品质的滚珠丝杠产品。

在加工过程中，需要严格控制每个环节的质量，并保证操作员的专业技能和设备的正常运行。

只有如此，才能生产出性能优良、使用寿命长的滚珠丝杠，为工业机械设备的运行提供稳定的支持。

以上内容仅供参考，具体加工工艺仍需根据实际情况确定滚珠丝杠加工工艺详解（续）加工前的准备工作在进行滚珠丝杠的加工前，需要做以下准备工作：1.材料选择：根据滚珠丝杠的使用要求和环境条件，选择合适的材料，如铝合金、不锈钢等。

2.设计滚珠丝杠的齿型和结构：根据滚珠丝杠的使用需求，设计出适合的齿型和结构，以确保其传动效率和稳定性。

3.完善加工工艺流程：制定详细的加工流程，包括每个步骤的设备、工具、工序和工艺参数等，确保加工过程的顺利进行。

加工工艺流程下面是滚珠丝杠的加工工艺流程：1.原材料切割：根据滚珠丝杠的长度要求，使用合适的设备进行切割，如锯床、电火花切割机等。

2.材料热处理：通过加热和冷却控制材料的组织结构和硬度，以提高滚珠丝杠的强度和耐磨性。

引言：滚珠丝杠作为一种常见的传动装置，广泛应用于机械系统中。

本文将深入探讨滚珠丝杠的工作原理和机械结构，以增进读者对其的了解。

通过对滚珠丝杠的工作原理进行解析，有助于我们更好地理解其工作机制，并在实际应用中选择合适的滚珠丝杠。

概述：滚珠丝杠是一种具有高效、高精度和长寿命的传动装置，其特点在于利用滚珠滚动来传递力量和运动。

滚珠丝杠由丝杠和轴承组成，通过丝杠和滚珠的相互作用，将旋转运动转换为直线运动。

滚珠丝杠的机械结构由丝杠、螺帽、滚珠和导向装置组成，各部件的合理设计对其性能和使用寿命至关重要。

正文内容：1.滚珠丝杠的工作原理解析1.1丝杠作为传动机构的基础1.1.1丝杠的结构和工作原理1.1.2丝杠的传动特性和优势1.2滚珠滚动轴承的运动原理1.2.1滚珠滚动轴承的结构组成1.2.2滚珠滚动轴承的工作原理1.2.3滚珠滚动轴承的摩擦和损耗1.3滚珠丝杠的工作过程1.3.1动力传递的实现1.3.2运动的平稳性和精度1.3.3装配和使用注意事项2.滚珠丝杠的机械结构解析2.1丝杠的材料与加工工艺2.1.1丝杠的材料选择和特性2.1.2丝杠的加工工艺和检测方法2.2螺帽的设计与制造2.2.1螺帽的结构和功能2.2.2螺帽的制造工艺和材料选择2.3滚珠的选型和布置2.3.1滚珠的材料和尺寸选择2.3.2滚珠的布置和装配要求2.4导向装置的设计和调整2.4.1导向装置的结构和作用2.4.2导向装置的调整方法和注意事项2.5丝杠预紧力的控制2.5.1丝杠预紧力的重要性2.5.2丝杠预紧力的控制方法和调整步骤总结：滚珠丝杠作为一种重要的传动装置，其工作原理和机械结构的解析对于我们更好地了解其工作机制具有重要意义。

通过本文的介绍，我们了解到滚珠丝杠的工作原理是基于滚珠滚动实现动力传递和旋转转换为直线运动；滚珠丝杠的机械结构则由丝杠、螺帽、滚珠和导向装置等要素组成，各部件的合理设计对其性能和使用寿命至关重要。

在实际应用中，我们应根据具体情况选择合适的滚珠丝杠，并注意其设计和使用的要点，以确保其性能和可靠性。

１滚珠丝杠副的调整方法滚珠丝杠螺母副的调整主要是对丝杠螺母副轴向间隙进行消除。

轴向间隙是指丝杠和螺母在无相对转动时，两者之间的最大轴向窜动量。

除了结构本身的游隙之外，在施加轴向载荷后，轴向变形所造成的窜动量也包括在其中。

一般在机加工过程中消除滚珠丝杠螺母副的轴向间隙，满足加工精度要求的办法有两种：１.1软调整法：在加工程序中加入刀补数，刀补数等于所测得的轴向间隙数或是调整数控机床系统轴向间隙参数的数值。

但这都是治标不治本的办法。

因为滚珠丝杠螺母副的轴向间隙事实上仍是存在的，只是在走刀时或工作台移动时多运行一段距离而已。

由于间隙的存在会使丝杠螺母副在工作中加速损坏，还会使机床震动加剧；噪声加大；机床精加工期缩短等。

1.2硬调整法：是使用机械性的方法使丝杠螺母副间隙消除，实现真正的无间隙进给。

此种办法对机床的日常工作维护也是相当重要的。

是解决机床间隙进给的根本办法。

但相对软调整过程要复杂一些，并需经过多次调整，才可达到理想的工作状态。

在此我主要对滚珠丝杠螺母副的硬性间隙调整作较详细地介绍。

滚珠丝杠螺母副一般是通过调整预紧力来消除间隙（硬调整）的，消除间隙时要注意考虑以下情况：预加力能够有效地减小弹性变形所带来的轴向位移，但不可过大或过小。

过大的预紧力将增加滚珠之间和滚珠与丝母、丝杠间的磨擦阻力，降低传动效率，使滚珠、丝母、丝杠过早磨损或破坏，使丝杠螺母副寿命大为缩短。

预紧力过小时会造成机床在工作时滚珠丝杠螺母副的轴向间隙量没有得到消除或没有完全消除。

使工件的加工精度达不到要求。

所以，滚珠丝杠螺母副一般都要经过多次调整才能保证在最大轴向载荷下，既消除了间隙，又能灵活运转。

(1)滚珠丝杠螺母副轴向间隙的测得要进行轴向间隙的调整的第一步是得知滚珠丝杠螺母副是否已有轴向间隙和该间隙的数值。

可采用以下方法获得：使用磁力千分表,将其固定于机床某一固定位置。

将表针贴于任意方向工作台的一个侧面，表针要位于工作台移动方向的同向直线上。

滚珠丝杠传动滚珠丝杠传动滚珠丝杠是机电一体化的系统中一种新型的螺旋传动机构，在其具有螺旋槽的丝杠与螺母之间装有中间传动原件——滚珠，滚珠丝杠机构虽然结构复杂，制造成本高，不能自锁，但其摩擦阻力矩小、传动效率高（92%-98%），精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛的应用。

滚珠丝杠的特点如下：（1）、传动效率高滚珠丝杠传动系统的传动效率高达90%-98%，为传统的滑动丝杠系统的2~4倍，耗费的能量仅为滑动丝杠的31。

（2）、传动精度高经过淬硬并精磨螺纹滚道后的滚珠丝杠本身具有很高的制造精度，又由于是滚动摩擦，摩擦力小，所以滚珠丝杠传动系统在运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。

（3）、可微量进给滚珠丝杠传动系统是高副运动机构，在工作中摩擦力小，灵敏度高，启动平稳，低俗石无爬行现象，因此可以精密地控制微量进给。

（4）、同步性好由于运动平稳、反应灵敏、无阻碍、无滑移，用几套相同的滚珠丝杠传动系统同时传动系统同时转动几个相同的部件或装，可以获得很好的同步效果。

（5）、高可靠性与其它传送机械相比，滚珠丝杠传动只需要一般的润滑与防空，有的特殊场合甚至都无需润滑便可工作，系统的故障率也很低，其一般的使用寿命要比滑动丝杠高5~6倍。

1、滚珠丝杠的结构及滚珠循环方式滚珠丝杠传动机构的工作原理如图1-1-1所示，丝杠4和螺母1的螺纹滚道内置有滚珠2，刚丝杠转动时，带动滚珠沿螺纹滚道滚动，从而产生滚动摩擦。

为了防止滚珠从螺纹滚道端面掉出，在螺母的螺旋槽两端设有滚珠回程引导装置构成滚珠的循环返回通道，从而形成滚珠流动的闭合通路。

1—螺母 2—滚珠 3—回程引导装置 4—丝杠图1-1-1 滚珠丝杠副结构滚珠丝杠副中滚珠的循环方式有内循环和外循环两种（1）、内循环。

当滚珠丝杠副采用内循环方式时，其滚珠在整个循环过程中始终与丝杠表面保持接触。
