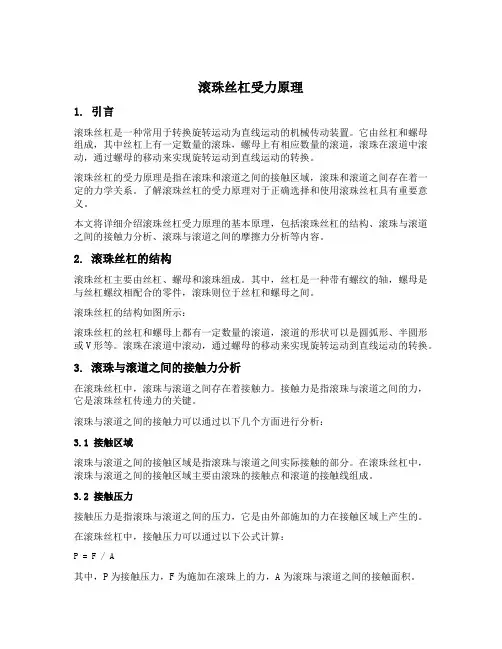

滚珠丝杠受力原理1. 引言滚珠丝杠是一种常用于转换旋转运动为直线运动的机械传动装置。
它由丝杠和螺母组成,其中丝杠上有一定数量的滚珠,螺母上有相应数量的滚道,滚珠在滚道中滚动,通过螺母的移动来实现旋转运动到直线运动的转换。
滚珠丝杠的受力原理是指在滚珠和滚道之间的接触区域,滚珠和滚道之间存在着一定的力学关系。
了解滚珠丝杠的受力原理对于正确选择和使用滚珠丝杠具有重要意义。
本文将详细介绍滚珠丝杠受力原理的基本原理,包括滚珠丝杠的结构、滚珠与滚道之间的接触力分析、滚珠与滚道之间的摩擦力分析等内容。
2. 滚珠丝杠的结构滚珠丝杠主要由丝杠、螺母和滚珠组成。
其中,丝杠是一种带有螺纹的轴,螺母是与丝杠螺纹相配合的零件,滚珠则位于丝杠和螺母之间。
滚珠丝杠的结构如图所示:滚珠丝杠的丝杠和螺母上都有一定数量的滚道,滚道的形状可以是圆弧形、半圆形或V形等。
滚珠在滚道中滚动,通过螺母的移动来实现旋转运动到直线运动的转换。
3. 滚珠与滚道之间的接触力分析在滚珠丝杠中,滚珠与滚道之间存在着接触力。
接触力是指滚珠与滚道之间的力,它是滚珠丝杠传递力的关键。
滚珠与滚道之间的接触力可以通过以下几个方面进行分析:3.1 接触区域滚珠与滚道之间的接触区域是指滚珠与滚道之间实际接触的部分。
在滚珠丝杠中,滚珠与滚道之间的接触区域主要由滚珠的接触点和滚道的接触线组成。
3.2 接触压力接触压力是指滚珠与滚道之间的压力,它是由外部施加的力在接触区域上产生的。
在滚珠丝杠中,接触压力可以通过以下公式计算:P = F / A其中,P为接触压力,F为施加在滚珠上的力,A为滚珠与滚道之间的接触面积。
3.3 接触力分布滚珠与滚道之间的接触力分布是指接触区域内不同位置的接触力大小分布情况。
在滚珠丝杠中,滚珠与滚道之间的接触力分布不均匀,主要集中在滚珠的接触点和滚道的接触线上。
这是由于滚珠与滚道之间的接触是点对线的接触。
4. 滚珠与滚道之间的摩擦力分析在滚珠丝杠中,滚珠与滚道之间存在着摩擦力。
滚珠丝杠用途滚珠丝杠是一种常见的机械传动装置,广泛应用于各个领域。
它的用途非常广泛,可以说是现代工业生产中必不可少的一部分。
下面将从几个方面来介绍滚珠丝杠的用途。
滚珠丝杠常被用作机床的传动装置。
在数控机床中,滚珠丝杠常用于实现工作台和滑台的快速移动。
由于滚珠丝杠具有高精度、高刚性、高传动效率等特点,因此非常适合用于机床的传动系统。
它可以实现工作台的精确定位和快速移动,提高了生产效率和加工精度。
滚珠丝杠也被广泛应用于自动化设备中。
在自动化生产线上,滚珠丝杠常用于各种机械臂、搬运设备等的传动装置。
通过滚珠丝杠的传动,可以实现自动化设备的高速、精确的运动控制,提高生产效率和产品质量。
滚珠丝杠还被广泛应用于航空航天领域。
在飞机、火箭等航空器中,滚珠丝杠常用于控制襟翼、襟翼等舵面的运动。
由于航空航天领域对传动系统的要求非常严格,滚珠丝杠的高精度和高可靠性使其成为首选的传动装置。
滚珠丝杠还被广泛应用于医疗设备、精密仪器等领域。
在医疗领域,滚珠丝杠常用于手术机器人、影像设备等的传动装置。
在精密仪器领域,滚珠丝杠常用于显微镜、光学仪器等的调焦和移动装置。
通过滚珠丝杠的传动,可以实现微小运动的精确控制,满足医疗和科研领域对高精度和高稳定性的要求。
滚珠丝杠作为一种重要的机械传动装置,具有广泛的应用领域。
它在机床、自动化设备、航空航天、医疗设备等领域发挥着重要的作用。
随着工业技术的不断进步和应用需求的不断增加,滚珠丝杠的应用前景将更加广阔。
我们可以期待滚珠丝杠在未来的发展中发挥更大的作用,为各个行业的发展贡献力量。

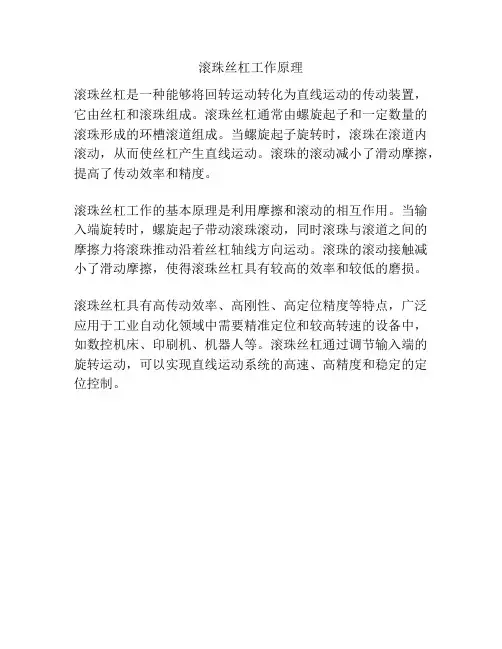

滚珠丝杠工作原理
滚珠丝杠是一种能够将回转运动转化为直线运动的传动装置,它由丝杠和滚珠组成。
滚珠丝杠通常由螺旋起子和一定数量的滚珠形成的环槽滚道组成。
当螺旋起子旋转时,滚珠在滚道内滚动,从而使丝杠产生直线运动。
滚珠的滚动减小了滑动摩擦,提高了传动效率和精度。
滚珠丝杠工作的基本原理是利用摩擦和滚动的相互作用。
当输入端旋转时,螺旋起子带动滚珠滚动,同时滚珠与滚道之间的摩擦力将滚珠推动沿着丝杠轴线方向运动。
滚珠的滚动接触减小了滑动摩擦,使得滚珠丝杠具有较高的效率和较低的磨损。
滚珠丝杠具有高传动效率、高刚性、高定位精度等特点,广泛应用于工业自动化领域中需要精准定位和较高转速的设备中,如数控机床、印刷机、机器人等。
滚珠丝杠通过调节输入端的旋转运动,可以实现直线运动系统的高速、高精度和稳定的定位控制。

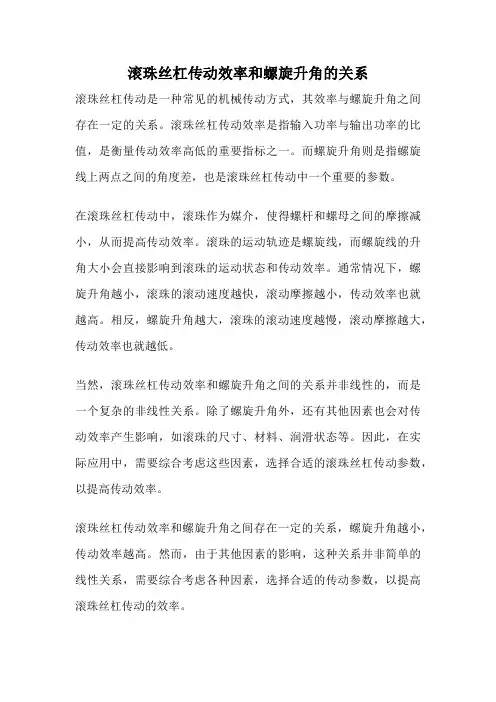

滚珠丝杠传动效率和螺旋升角的关系
滚珠丝杠传动是一种常见的机械传动方式,其效率与螺旋升角之间存在一定的关系。
滚珠丝杠传动效率是指输入功率与输出功率的比值,是衡量传动效率高低的重要指标之一。
而螺旋升角则是指螺旋线上两点之间的角度差,也是滚珠丝杠传动中一个重要的参数。
在滚珠丝杠传动中,滚珠作为媒介,使得螺杆和螺母之间的摩擦减小,从而提高传动效率。
滚珠的运动轨迹是螺旋线,而螺旋线的升角大小会直接影响到滚珠的运动状态和传动效率。
通常情况下,螺旋升角越小,滚珠的滚动速度越快,滚动摩擦越小,传动效率也就越高。
相反,螺旋升角越大,滚珠的滚动速度越慢,滚动摩擦越大,传动效率也就越低。
当然,滚珠丝杠传动效率和螺旋升角之间的关系并非线性的,而是一个复杂的非线性关系。
除了螺旋升角外,还有其他因素也会对传动效率产生影响,如滚珠的尺寸、材料、润滑状态等。
因此,在实际应用中,需要综合考虑这些因素,选择合适的滚珠丝杠传动参数,以提高传动效率。
滚珠丝杠传动效率和螺旋升角之间存在一定的关系,螺旋升角越小,传动效率越高。
然而,由于其他因素的影响,这种关系并非简单的线性关系,需要综合考虑各种因素,选择合适的传动参数,以提高滚珠丝杠传动的效率。
滚珠丝杠原理滚珠丝杠是一种传动机构,是常见的传动机构之一,它可以实现相对运动,并可以在轴向和角向上传递动力。
它由丝杠(螺旋形滚珠花键)、一组滚珠和滚道组成。
滚珠丝杠的原理就是利用多菱形齿形的滚珠花键能够有效焊接滚珠,形成一种相对联动的传动机构,可以满足特定的传动要求。
滚珠丝杠的丝杠有曲面轨道、直面轨道和平面轨道三种。
曲面轨道又分为横向曲线轨道和纵向曲线轨道。
滚珠丝杠的丝杠有横向滚珠花键和纵向滚珠花键,横向滚珠花键有每菱形滚珠花键、每层滚珠花键、每对滚珠花键、水平滚珠花键等。
纵向滚珠花键有管式滚珠花键和多段滚珠花键。
以上是滚珠丝杠的丝杠机构原理。
滚珠丝杠由一组滚珠和滚道组成,这组滚珠和滚道之间形成一定的联结,允许两者形成相互作用。
滚珠丝杠的滚珠可以是圆球形或长方体形,而滚道可以是曲面、直面或平面。
而且滚珠丝杠还有一个关键特征:当它传输动力时,滚珠会在滚道内围绕螺旋轴线运动,最终将力传输到输出端。
滚珠丝杠可以实现相对运动,可以在轴向和角向上传递动力。
滚珠丝杠的好处在于可以实现精确的传动,而且运行平稳,耐空气磨损,耐高温,可靠性高,有良好的可塑性、耐冲击性,能够满足多种传动要求。
滚珠丝杠可以在液压系统、汽车行驶、工业传动装置等领域广泛应用。
总结而言,滚珠丝杠是一种传动机构,它由丝杠(螺旋形滚珠花键)、一组滚珠和滚道组成。
利用多菱形齿形的滚珠花键能够有效焊接滚珠,形成一种相对联动的传动机构,可以满足特定的传动要求,可以实现相对运动,并可以在轴向和角向上传递动力。
滚珠丝杠可以满足多种传动要求,它可以实现精确的传动,而且运行平稳,耐空气磨损,耐高温,可靠性高,有良好的可塑性、耐冲击性,因此它可以在液压系统、汽车行驶、工业传动装置等领域广泛应用。

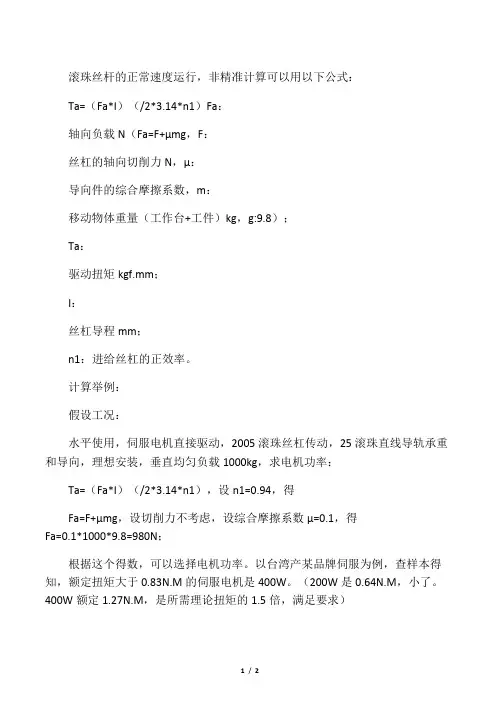

滚珠丝杆的正常速度运行,非精准计算可以用以下公式:
Ta=(Fa*I)(/2*3.14*n1)Fa:
轴向负载N(Fa=F+μmg,F:
丝杠的轴向切削力N,μ:
导向件的综合摩擦系数,m:
移动物体重量(工作台+工件)kg,g:9.8);
Ta:
驱动扭矩kgf.mm;
I:
丝杠导程mm;
n1:进给丝杠的正效率。
计算举例:
假设工况:
水平使用,伺服电机直接驱动,2005滚珠丝杠传动,25滚珠直线导轨承重和导向,理想安装,垂直均匀负载1000kg,求电机功率:
Ta=(Fa*I)(/2*3.14*n1),设n1=0.94,得
Fa=F+μmg,设切削力不考虑,设综合摩擦系数μ=0.1,得
Fa=0.1*1000*9.8=980N;
根据这个得数,可以选择电机功率。
以台湾产某品牌伺服为例,查样本得知,额定扭矩大于0.83N.M的伺服电机是400W。
(200W是0.64N.M,小了。
400W额定1.27N.M,是所需理论扭矩的1.5倍,满足要求)
端部安装部分和滚珠丝杠螺母预压以及润滑不良会对系统产生静态扭矩,也称初始扭矩,实际选择是需要考虑的。
另外,导向件的摩擦系数不能单计理论值,比如采用滚珠导轨,多套装配后的总摩擦系数一定大于样本参数。
而且,该结果仅考虑驱动这个静止的负载,如果是机床工作台等设备,还要考虑各向切削力的影响。
1、传动效率。
滚珠丝杠的传动效率可高大90~96%,梯形丝杠的传动效率大约是26~46%。
即在相同大小的复杂下,采用滚珠丝杠可以使用更小的驱动功率,这样可以有效的降低生产成本,也能够降低损耗,给企业增加更多的效益。
2、传动速度。
滚珠丝杠是滚动摩擦,梯形丝杠是滑动摩擦,这样在工作的时候前者的升温远低于后者,因此可以承担高速传动任务。
3、使用寿命。
滚珠的滚动摩擦的表面摩擦力小,在各种清洁保养合理操作的前提下,滚珠丝杠比普通丝杠的使用寿命要更长一些。
4、自锁性。
自锁性一般与传动效率成反比,因此,滚珠丝杠几乎没有自锁性,而梯形丝杠具有一定的自锁性(视乎导程角的大小和工作面粗糙度)。
5、经济性。
滚珠丝杠较普通丝杠要复杂一些,因此价格要比普通丝杠的价格更高一些。
因为滚珠丝杠副具有上述优点,所以在各类中、小型数控机床的直线进给系统中普遍采用滚珠丝杠,但是由于滚珠丝杠副的摩擦因数小、不能自锁,所以当作用于垂直位置时. 为防止因突然停电而造成主轴箱自动下滑,必须加有制动装置。
滚珠丝杠导程与扭矩推力的关系1. 引言1.1 背景介绍滚珠丝杠是一种常用于工程机械设备中的传动元件,它通过滚珠的滚动来实现转动运动和线性运动的转换。
滚珠丝杠具有精度高、扭矩大、效率高等优点,在许多工业领域得到了广泛应用。
而滚珠丝杠导程是指滚珠丝杠螺距的长度,它决定了滚珠丝杠在单位长度内所能实现的线性运动。
对于工程机械设备的设计和使用来说,滚珠丝杠导程的选择与扭矩推力密切相关。
扭矩与推力是影响滚珠丝杠导程选择的重要因素之一。
扭矩是指外力作用在滚珠丝杠上时所产生的旋转力,而推力则是指由扭矩产生的线性推动力。
在实际工程中,扭矩大小和推力方向需要根据具体的使用要求来确定,而滚珠丝杠导程的选择就会直接影响到扭矩与推力之间的关系。
深入研究滚珠丝杠导程与扭矩推力的关系对于工程机械设备的设计和优化具有重要意义。
通过实验研究和数学模型分析,可以更好地理解滚珠丝杠导程与扭矩推力之间的内在联系,为相关领域的进一步研究提供理论支持和实践指导。
1.2 研究目的研究目的是为了深入探究滚珠丝杠导程与扭矩推力之间的关系,从理论和实验两个方面进行分析和研究。
通过本研究,我们希望能够揭示不同导程滚珠丝杠在扭矩施加下的推力表现,为工程设计提供更准确的参考依据。
我们还希望进一步探讨影响滚珠丝杠导程的因素,以及滚珠丝杠导程与扭矩推力之间的数学模型,为相关领域的研究和应用提供理论基础和实践指导。
通过本研究的深入分析,我们希望能够全面了解滚珠丝杠导程与扭矩推力的关系,为优化设计和改进工程效率提供有力支持。
2. 正文2.1 滚珠丝杠导程的定义滚珠丝杠是一种常用的传动元件,具有高效率、高精度、长寿命等优点,在机械领域中应用广泛。
滚珠丝杠导程是指在轴承中心线上,螺杆螺纹的一个回转与螺距之比,通常用毫米表示。
滚珠丝杠导程越大,每转动一圈螺杆就会前进的距离就会变长,这意味着它具有更大的进给速度和快速移动能力。
滚珠丝杠导程的大小直接影响着其工作性能和传动效率。

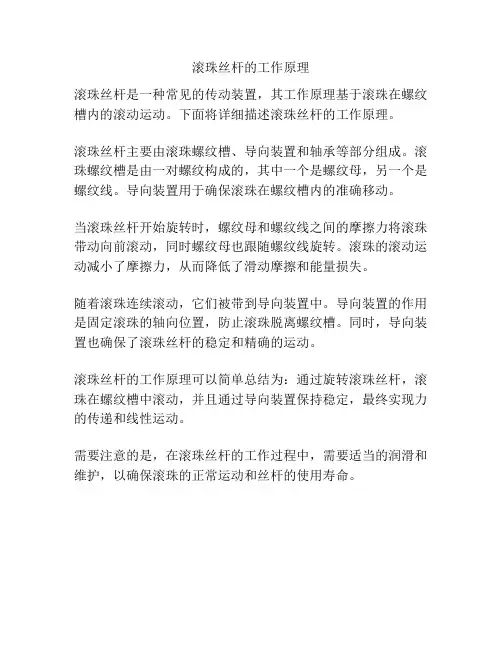

滚珠丝杆的工作原理
滚珠丝杆是一种常见的传动装置,其工作原理基于滚珠在螺纹槽内的滚动运动。
下面将详细描述滚珠丝杆的工作原理。
滚珠丝杆主要由滚珠螺纹槽、导向装置和轴承等部分组成。
滚珠螺纹槽是由一对螺纹构成的,其中一个是螺纹母,另一个是螺纹线。
导向装置用于确保滚珠在螺纹槽内的准确移动。
当滚珠丝杆开始旋转时,螺纹母和螺纹线之间的摩擦力将滚珠带动向前滚动,同时螺纹母也跟随螺纹线旋转。
滚珠的滚动运动减小了摩擦力,从而降低了滑动摩擦和能量损失。
随着滚珠连续滚动,它们被带到导向装置中。
导向装置的作用是固定滚珠的轴向位置,防止滚珠脱离螺纹槽。
同时,导向装置也确保了滚珠丝杆的稳定和精确的运动。
滚珠丝杆的工作原理可以简单总结为:通过旋转滚珠丝杆,滚珠在螺纹槽中滚动,并且通过导向装置保持稳定,最终实现力的传递和线性运动。
需要注意的是,在滚珠丝杆的工作过程中,需要适当的润滑和维护,以确保滚珠的正常运动和丝杆的使用寿命。
滚珠丝杠的设计与计算滚珠丝杠是一种常用的传动元件,广泛应用于机械设备中。
它通过滚珠在螺纹与螺纹碗之间滚动,实现螺旋运动。
滚珠丝杠具有高精度、高刚性和高效率的特点,因此在自动化设备、数控机床等领域得到广泛应用。
1.材料选择:滚珠丝杠的材料要求具有高强度、耐磨性和耐腐蚀性。
常用的材料有合金钢、不锈钢和工程塑料等。
根据应用环境和负载要求选择合适的材料。
2.基础参数计算:滚珠丝杠设计的第一步是计算基础参数,包括螺距、导程、负载和转速等。
螺距是指在螺纹长度(螺纹峰到螺纹峰之间的距离)上所包含的单位螺纹数,导程是指螺纹移动一周所移动的距离。
负载是指滚珠丝杠所能承受的最大负荷,转速是指滚珠丝杠一分钟内所转过的圈数。
3.力学计算:滚珠丝杠的设计需考虑受力情况。
根据负载和转速计算滚珠丝杠所受到的轴向力、径向力和弯矩力等。
轴向力是指滚珠丝杠在拉伸和压缩方向所受到的力,径向力是指滚珠在滚珠丝杠螺纹轨迹上所受到的力,弯矩力是指滚珠丝杠在扭转方向所受到的力。
4.丝杠型号选择:根据基础参数和力学计算结果选择合适的丝杠型号。
不同型号的滚珠丝杠具有不同的直径、丝距和滚珠数量等,根据具体需求选择适合的型号。
5.传动效率计算:滚珠丝杠的传动效率是指输入功率与输出功率之比。
传动效率计算涉及滚珠丝杠的摩擦力、阻力和滚动摩擦系数等参数。
通过计算传动效率可以评估滚珠丝杠的工作效能和能耗情况。
6.寿命预测:滚珠丝杠设计也需考虑其使用寿命。
根据负载、转速和设计要求等计算滚珠丝杠的寿命。
常用的寿命计算方法有滚动疲劳强度法、滚动疲劳寿命法和滚动接触应力分析法等。
综上所述,滚珠丝杠的设计与计算涉及材料选择、基础参数计算、力学计算、丝杠型号选择、传动效率计算和寿命预测等。
通过科学合理的设计和计算,可以满足滚珠丝杠在机械设备中的高精度传动需求,提高设备的性能和效率。
滚珠丝杠副特性滚珠丝杠传动系统是一个以滚珠作为滚动媒介的滚动螺旋传动的体系。
以传动形式分为两种:(1)将回转运动转化成直线运动。
(2)将直线运动转化成回转运动。
•传动效率高滚珠丝杠传动系统的传动效率高达90%~98%,为传统的滑动丝杠系统的2~4倍,如图1.1.1所示,所以能以较小的扭矩得到较大的推力,亦可由直线运动转为旋转运动(运动可逆)。
•运动平稳滚珠丝杠传动系统为点接触滚动运动,工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象,因此可精密地控制微量进给。
•高精度滚珠丝杠传动系统运动中温升较小,并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长,因此可以获得较高的定位精度和重复定位精度。
•高耐用性钢球滚动接触处均经硬化(HRC58~63)处理,并经精密磨削,循环体系过程纯属滚动,相对对磨损甚微,故具有较高的使用寿命和精度保持性。
•同步性好由于运动平稳、反应灵敏、无阻滞、无滑移,用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置,可以获得很好的同步效果。
•高可靠性与其它传动机械,液压传动相比,滚珠丝杠传动系统故障率很低,维修保养也较简单,只需进行一般的润滑和防尘。
在特殊场合可在无润滑状态下工作。
•无背隙与高刚性滚珠丝杠传动系统采用歌德式(Gothic arch)沟槽形状(见图2.1.2—2.1.3)、使钢珠与沟槽达到最佳接触以便轻易运转。
若加入适当的预紧力,消除轴向间隙,可使滚珠有更佳的刚性,减少滚珠和螺母、丝杠间的弹性变形,达到更高的精度。
现代制造技术的发展突飞猛进,一批又一批的高速数控机床应运而生。
它不仅要求有性能卓越的高速主轴,而且也对进给系统提出了很高的要求:(1)最大进给速度应达到40m/min或更高;(2)加速度要高,达到1g以上;(3)动态性能要好,达到较高的定位精度。
高速滚珠丝杠副是指能适应高速化要求(40 m/min以上)、满足承载要求且能精密定位的滚珠丝杠副,是实现数控机床高速化首选的传动与定位部件。
滚珠丝杠传动滚珠丝杠传动是在丝杠与螺母之间放入适量的滚珠,螺纹之间的摩擦为滚动摩擦。
滚珠丝杠副的组成:由带螺旋槽的丝杆1、螺2母、滚动元件滚珠/滚柱3、回珠装置4等组成。
1.传动特点1)传动效率高:一般滚珠丝杠副的传动效率达85%~98%,为滑动丝杠副的3~4倍。
2)运动平稳:滚动摩擦系数接近常数,启动与工作摩擦力矩差别很小。
启动时无冲击,低速时无爬行。
3)能够预紧:预紧后可消除间隙产生过盈,提高接触刚度和传动精度。
同时增加的摩擦力矩相对不大。
4)工作寿命长:滚珠丝杠螺母副的摩擦表面为高硬度(HRC58~62)、高精度,具有较长的工作寿命和精度保持性。
寿命约为滑动丝杠副的4~10倍以上。
5)定位精度和重复定位精度高:由于滚珠丝杠副摩擦小、温升小、无爬行、无间隙,通过预紧进行预拉伸的补偿热膨胀。
因此可达到较高的定位精度和重复定位精度。
6)同步性好:用几套相同的滚珠丝杠副同时传动几个相同的运动部件,可得到较好的同步运动。
7)可靠性高:润滑密封装置结构简单维修方便。
8)不自锁:用于垂直传动时,必须在系统中附加自锁或制动装置。
9)经济性差成本高:由于结构工艺复杂,故制造成本较高。
价格往往以mm计。
2.滚珠丝杆代号1)参数代号2)循环方式代号3)滚珠丝杠副的型号根据其结构、规格、精度和螺纹旋向等特征,按下列格式编写:3.滚珠丝杠副的选择方法1)滚珠丝杠副结构形式确定依据预紧条件和防尘条件决定滚珠丝杠副的结构形式。
•单圆弧螺纹滚道的单螺母丝杠副——以动力传动为主,允许传动存在一定间隙,且垂直安装。
常用在高精度压力设备上(导向精度由导轨保证)。
•单圆弧螺纹滚道的双螺母丝杠副——主要用在传递轻载荷、对传递动力的平稳性和丝杆刚度要求比高(预紧力较小)的小型设备上。
•双圆弧螺纹滚道的双螺母丝杠副——主要用于重载,以传递动力和运动为主,对传递动力和运动的平稳性有较高的要求,传递精度高、丝杠刚度大防尘效果好的高精度机器设备上。
5种旋转变直线的机械结构旋转变直线的机械结构是一种能够将旋转运动转化为直线运动的机械结构,常见于各种机械设备和工具中。
下面介绍五种常见的旋转变直线的机械结构。
1. 蜗杆传动机构蜗杆传动机构是一种将旋转运动转化为直线运动的传动机构,由蜗杆和蜗轮组成。
蜗轮上有一组斜齿,与蜗杆上的螺纹相配合,当蜗杆旋转时,斜齿会推动蜗轮做直线运动。
该结构具有传递大扭矩、传递速度稳定等优点,常用于重载、低速、高精度的场合。
2. 滚珠丝杠传动机构滚珠丝杠传动机构是一种通过滚珠在丝杠和导轨之间滚动来实现直线运动的结构。
它由丝杠、母线圈、滚珠和导轨组成。
当丝杠旋转时,滚珠会沿着导轨滑行,并带着母线圈做直线运动。
该结构具有高精度、高刚性、高速度等优点,常用于数控机床、印刷机等高精度设备中。
3. 齿轮传动机构齿轮传动机构是一种将旋转运动转化为直线运动的传动机构,由齿轮和齿条组成。
当齿轮旋转时,齿条会被牵引做直线运动。
该结构具有传递大扭矩、结构简单等优点,常用于各种工具和设备中。
4. 曲柄连杆机构曲柄连杆机构是一种将旋转运动转化为直线运动的结构,由曲柄、连杆和活塞组成。
当曲柄旋转时,连杆会带着活塞做直线运动。
该结构具有传递大功率、适用于高速场合等优点,常用于发动机、压缩机等设备中。
5. 压缩弹簧机构压缩弹簧机构是一种将旋转运动转化为直线运动的结构,由压缩弹簧和螺纹杆组成。
当螺纹杆旋转时,弹簧会被压缩并带着螺纹杆做直线运动。
该结构具有结构简单、体积小等优点,常用于各种小型机械设备中。
以上是五种常见的旋转变直线的机械结构,它们在各自的领域中都有广泛应用,并且不断地得到改进和创新。
滚珠丝杠的推力计算公式滚珠丝杠是一种在机械传动中常见的部件,它能将旋转运动转化为直线运动,并且具有高精度、高效率等优点。
要想了解滚珠丝杠的性能,推力的计算就显得尤为重要。
咱先来说说滚珠丝杠推力的基本概念哈。
简单来讲,推力就是滚珠丝杠在工作时能够推动负载所产生的力量。
那这个推力到底咋算呢?其实有个挺关键的公式。
滚珠丝杠的推力计算公式是:F = μ × P × π × d² / 4 。
这里面的“F”就是咱们要算的推力啦,“μ”是摩擦系数,“P”是丝杠的螺距,“d”是丝杠的公称直径。
我给您举个例子哈,就说有个工厂里的设备,用了一根滚珠丝杠来带动一个部件移动。
这根丝杠的公称直径是 20 毫米,螺距是 5 毫米,摩擦系数是 0.1 。
那咱来算算它的推力。
把数字带进公式里,先算 d²,那就是 20² = 400 平方毫米。
螺距 P 是 5 毫米,摩擦系数μ是 0.1 。
先算π × d² / 4 ,那就是 3.14 × 400 / 4 = 314 平方毫米。
然后再算μ × P × π × d² / 4 ,也就是 0.1 × 5 × 314 = 157 牛顿。
这就说明这根滚珠丝杠能产生大约 157 牛顿的推力,去推动那个部件移动。
不过您可别觉得这公式一用就万事大吉了。
实际应用中,情况要复杂得多。
比如说,工作环境的温度变化可能会影响丝杠的性能,导致摩擦系数有所改变;还有,负载的类型和运动方式也会对推力产生影响。
我之前遇到过这么个事儿,有个小型机械厂,他们新设计了一款自动化设备,里面就用到了滚珠丝杠。
结果在调试的时候,发现设备运行得不太顺畅,达不到预期的效果。
技术人员一开始怎么都找不出原因,后来仔细一检查,发现是在计算滚珠丝杠推力的时候,没有充分考虑到设备运行时的振动和冲击,导致选用的丝杠推力不够。
轨道传动机构公式轨道传动机构是一种将旋转运动转化为直线运动(或者将直线运动转化为旋转运动)的传动机构。
它由一组轨道与一个滚动元件组成,常见的应用包括齿轮齿条传动、滚珠丝杠传动等。
以下是常见的轨道传动机构公式:1.齿轮齿条传动公式:齿轮齿条传动是一种利用齿轮和齿条之间啮合的原理实现直线运动的传动机构。
其公式为:速度比V=ωg*L/r,其中V是齿轮的线速度,ωg是齿轮的角速度,L是齿条上的拖延线长度,r是齿轮的半径。
2.滚珠丝杠传动公式:滚珠丝杠传动是一种利用滚珠丝杠和螺母之间的滚动摩擦实现直线运动的传动机构。
其公式为:速度比V=π*d*n/p,其中V是螺杆的线速度,d是滚珠丝杠的直径,n是螺杆的转速,p是螺距。
3.等分转子导轨传动公式:等分转子导轨传动是一种利用转子与导轨之间的等分槽槽口进行转动的传动机构。
其公式为:速度比V=d*ω/T,其中V是导轨的线速度,d是转子与导轨之间的等分槽槽口数,ω是转子的角速度,T是一个转过等分槽所需要的时间。
4.正交曲线传动公式:正交曲线传动是一种机构利用曲轴连杆机构来实现直线运动,并将旋转运动转化为直线运动的传动机构。
其公式为:速度比V=(r1+r2)*ω/π,其中V是杆件的线速度,r1是主动轴的半径,r2是从动轴的半径,ω是主动轴的角速度。
这些是常见的轨道传动机构公式,不同的轨道传动机构有不同的公式。
通过这些公式,可以计算出各个元件的速度比等相关参数,帮助我们设计和分析轨道传动机构。
滚珠丝杠导程与速度的关系-概述说明以及解释1.引言1.1 概述滚珠丝杠作为一种常用的传动元件,广泛应用于工业生产和机械设备中。
在实际应用过程中,滚珠丝杠的导程和速度是两个重要的参数,它们直接影响着传动效率和工作性能。
因此,深入探讨滚珠丝杠导程与速度的关系,对于提高机械设备的性能和效率具有重要意义。
本文将从滚珠丝杠导程的概念入手,通过分析速度与滚珠丝杠导程之间的关系,探讨影响滚珠丝杠导程速度的因素。
最终总结出滚珠丝杠导程与速度之间的关系,并提出相关的应用建议。
同时,展望未来的研究方向,希望能够为滚珠丝杠在工程应用中的更广泛的应用提供一些启示和参考。
1.2 文章结构本文分为三个部分,即引言、正文和结论。
在引言部分,我们将对滚珠丝杠导程和速度的关系进行简要概述,并说明本文的目的和意义。
在正文部分,我们将首先介绍滚珠丝杠导程的概念,然后探讨速度与滚珠丝杠导程之间的关系,最后分析影响滚珠丝杠导程速度的因素。
最后,在结论部分,我们将总结滚珠丝杠导程与速度的关系,提出一些建议应用,并展望未来研究的方向。
通过这些内容,读者将能够更深入地了解滚珠丝杠导程与速度之间的联系,为相关领域的研究和实践提供一定的参考和指导。
1.3 目的本文旨在探讨滚珠丝杠导程与速度之间的关系,通过深入分析滚珠丝杠导程的概念、速度与导程的关系以及影响导程速度的因素,旨在帮助读者更好地理解滚珠丝杠的工作原理和性能特点。
同时,本文还旨在为工程设计和应用提供一些参考建议,帮助读者在实际应用中更有效地选择和使用滚珠丝杠,提高系统的运行效率和精度。
通过本文的研究和总结,可以为进一步探讨滚珠丝杠技术的发展方向提供一定的指导与借鉴。
2.正文2.1 滚珠丝杠导程的概念:滚珠丝杠是一种将旋转运动转换为直线运动的装置。
它由螺杆、母螺母和滚珠组成。
滚珠丝杠导程则是指每转一圈螺杆,母螺母前进的距离,通常以毫米或英寸表示。
滚珠丝杠导程的大小决定了其传动速度和精度。
导程越大,每转一圈时前进的距离越长,速度也就越快。
滚珠丝杠扭转变形方程
滚珠丝杠是一种常见的机械传动元件,其扭转变形方程可以用来描述在受力作用下滚珠丝杠的变形情况。
滚珠丝杠的扭转变形方程通常包括以下几个方面:
1. 材料力学方面,滚珠丝杠的扭转变形方程首先需要考虑材料的弹性模量、截面形状和尺寸等因素。
根据弹性理论,可以得到滚珠丝杠在扭转作用下的应变与应力分布情况,进而推导出扭转变形方程。
2. 几何形状方面,滚珠丝杠的几何形状对其扭转变形也有重要影响,例如螺纹的螺距、螺纹角等参数会影响滚珠丝杠的扭转刚度和变形情况。
因此,扭转变形方程需要考虑滚珠丝杠的几何形状参数。
3. 载荷方面,滚珠丝杠在工作过程中承受着不同方向和大小的载荷,这些载荷会导致滚珠丝杠的扭转变形。
因此,扭转变形方程需要考虑载荷对滚珠丝杠的影响,包括静载荷和动载荷。
4. 热变形方面,在一些工况下,滚珠丝杠还会受到温度的影响
而发生热变形,因此扭转变形方程还需要考虑温度对滚珠丝杠的影响。
综上所述,滚珠丝杠的扭转变形方程是一个综合考虑材料力学、几何形状、载荷和热变形等多个因素的复杂方程,需要综合考虑以
上各个方面的影响因素,才能得到全面完整的描述。
希望这些信息
能够帮助到你理解滚珠丝杠的扭转变形方程。
滚珠丝杠扭矩和轴向力的关系滚珠丝杠是一种常用的传动装置,广泛应用于各种机械设备中。
它通过滚珠在螺纹母线上滚动,实现转动运动和轴向运动的转换。
在滚珠丝杠的运行过程中,扭矩和轴向力是两个重要的物理量。
滚珠丝杠的扭矩是指施加在螺纹母线上的力矩,它是由驱动装置(如电机)提供的。
扭矩的大小直接影响着滚珠丝杠的转动能力和传动效率。
一般情况下,滚珠丝杠的扭矩与其轴向力之间存在一定的关系。
这是由于滚珠丝杠的工作原理决定的。
滚珠丝杠的工作原理是利用滚珠在螺纹母线上滚动,从而实现力的传递和转动的转换。
滚珠的滚动过程中会产生轴向力,这个轴向力的大小与扭矩有关。
一般情况下,滚珠丝杠的轴向力与扭矩成正比,即扭矩越大,轴向力也越大。
滚珠丝杠的轴向力对于其工作性能和使用寿命都有重要影响。
过大的轴向力会导致滚珠丝杠的变形和损坏,而过小的轴向力则会影响滚珠的滚动稳定性和传动效率。
因此,在设计和使用滚珠丝杠时,需要合理控制轴向力的大小。
为了减小滚珠丝杠的轴向力,可以采取一些措施,比如增加滚珠的数量、改变滚珠的接触角度等。
这样可以有效地减小滚珠与螺纹母线的接触压力,降低轴向力的大小。
滚珠丝杠的扭矩和轴向力还受到一些其他因素的影响,比如螺距、滚珠直径、滚珠接触角等。
这些因素的改变都会对滚珠丝杠的扭矩和轴向力产生影响。
因此,在设计和选择滚珠丝杠时,需要综合考虑这些因素,以满足具体的使用要求。
滚珠丝杠的扭矩和轴向力之间存在一定的关系。
扭矩的大小会直接影响轴向力的大小。
合理控制轴向力的大小对于滚珠丝杠的工作性能和使用寿命都非常重要。
在设计和使用滚珠丝杠时,需要综合考虑各种因素,以确保其正常运行和高效工作。
