矿井采区车场设计方案编制：日期：采区车场设计方案说明一概述伊宁市财荣煤业为0.6Mt/a机械化改造矿井，矿井共分为两个区段进行采煤。

为了满足矿井运输要求，分别布置+646m、+612m两个采区车场和+580m矿井底部车场，二设计步骤1.轨道与轨型2 .道岔选择选择原则：（1）与基本规矩相适应；（2）与基本轨型相适应；（3）与行驶车辆类别相适应；（4）与行车车速相适应道岔选型表3.轨距与线路中心距目前我国矿井采用的标准轨距为600 mm、762 mm和900 mm三种，其中以600 mm、和900 mm轨距最为常见。

1t固定式矿车、3t 底卸式矿车和10t架线电机车均采用600mm轨距。

为了设计和施工方便，双轨线路有1200 mm、1300mm、1400mm、1600mm和1900mm等几中标准中心距。

一般情况下不选用非标准值。

但在双轨曲线巷道（即弯道）中，由于车辆运行时发生外伸和内伸现象，线路中心距一般比直线巷道还加宽一定数值。

线路中心距2曲线半径3.线路长度确定空、重车线宜为1.0——1.5倍列车长，此处取1.2倍L=1.2（mn L K）+ NL j式中：Ｌ——副井空、重车线，m；m ——列车数目，1列；n——每列车的矿车数，8辆；L K——每辆矿车带缓冲器的长度，缓冲器长取0.3m ；N——机车数，1台；L j——每台机车的长度，m；所以：L=1.2×8×（2+0.3）+4.5=26.58m 取L=20m（2）材料车线有效长度材料车线并列布置在副井空车线一侧长度按列材料车长度确定L=mn L K+ NL j式中：Ｌ——材料车线有效长度，m；n c——材料车数，10辆；L K ——每辆矿车带缓冲器的长度，缓冲器长取0.3m ；N ——机车数，1台；L j ——每台机车的长度，m ；所以： L =10×（2+0.3）+4.5=27.5m 取L=20m4 车场通过能力计算井下采用机车运输时，井底车场年通过能力按下式计算：T Q T N a 15.1 （5－11）式中 N —— 井底车场年通过能力，t ；Q —— 每一调度循环进入井底车场的所有列车的净载煤重，t ；T —— 每一调度循环时间，min ；T a —— 每年运输工作时间等于矿井设计工作日数与日生产时间的乘积，min ；1.15 —— 运输不均衡系数。

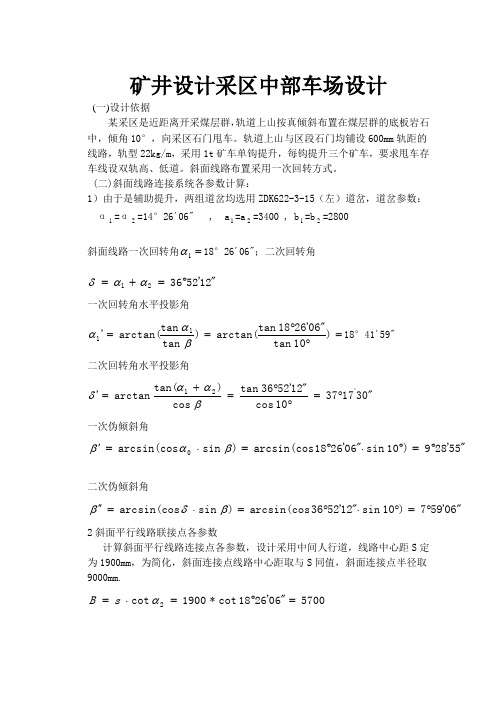

矿井设计采区中部车场设计(一)设计依据某采区是近距离开采煤层群，轨道上山按真倾斜布置在煤层群的底板岩石中，倾角10°，向采区石门甩车。

轨道上山与区段石门均铺设600mm 轨距的线路，轨型22kg/m ，采用1t 矿车单钩提升，每钩提升三个矿车，要求甩车存车线设双轨高、低道。

斜面线路布置采用一次回转方式。

(二)斜面线路连接系统各参数计算：1）由于是辅助提升，两组道岔均选用ZDK622-3-15（左）道岔，道岔参数： α1=α2=14°26´06" , a 1=a 2=3400 , b 1=b 2=2800斜面线路一次回转角=1α18°26´06"；二次回转角"12'523621︒=+=ααδ一次回转角水平投影角=︒︒==)10tan "06'2618tan arctan()tan tan arctan('11βαα18°41´59"二次回转角水平投影角"30173710cos "12'5236tan cos )tan(arctan''21︒=︒︒=+=βααδ一次伪倾斜角"55'289)10sin "06'2618arcsin(cos )sin arcsin(cos 0︒=︒⋅︒=⋅='βαβ二次伪倾斜角"06'597)10sin "12'5236arcsin(cos )sin arcsin(cos ︒=︒⋅︒=⋅=''βδβ2斜面平行线路联接点各参数计算斜面平行线路连接点各参数，设计采用中间人行道，线路中心距S 定为1900mm ，为简化，斜面连接点线路中心距取与S 同值，斜面连接点半径取9000mm.5700"06'2618cot 1900cot 2=︒*=⋅=αs B14602"06'2618tan*90002tan211=︒=⋅=αR T716014605700L 1=+=+=T B6008"06'2618sin 1900sin 2=︒==αsm2.确定竖曲线的相对位置1.）取高道平均坡度 G i = 11‰ ， 9473arctan '''==G G i r取低道平均坡度 D i = 9‰ ,6503arctan '''==D D i r 取低道竖曲线半径9000R D = 暂取高道竖曲线半径20000R G = 高道竖曲线各参数30903.57"06518*200003.57K 15482"06518tan *200002tan 3074)9473sin "55'289(sin 20000)sin (sin 272)"55'289cos 9473(cos 20000)cos (cos "065189473"55289''''''=︒︒=︒⋅==︒=⋅=='''-︒=+'⋅==︒-'''=-=︒='''-︒=-=G G G p GG G G G G G G G G G R R T r R L r R h r ββββββ低道竖曲线各参数15703.57"51'599*90003.577872"51599tan *90002tan 1564)6503sin "55289(sin *9000)sin (sin 123)"55289cos 6530(cos *9000)cos (cos "515996503"55289''''''''=︒︒=︒⋅==︒=⋅=='''+︒=+⋅==︒-''='-=︒='''+︒=+=D D D DD D D D D D D D D D R K R T r R L r R h r ββββββ2.）最大高低差H 的计算由于是辅助提升，存车线长度按2车考虑，每钩车提1t 矿车3辆，故高低道存车线长度不小于2*3*2+2*0.4=12800。

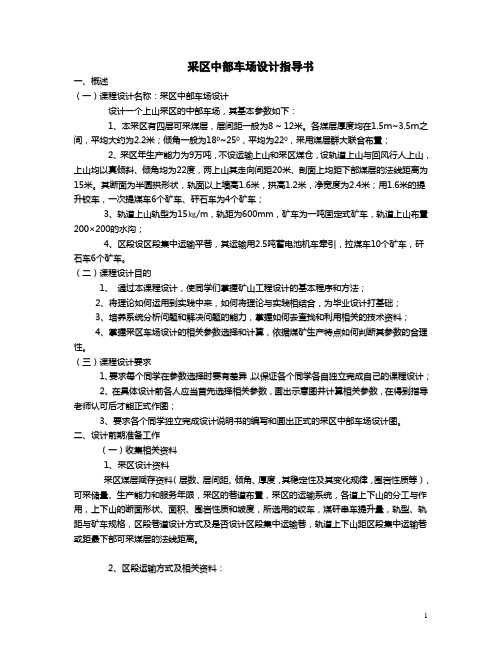

采区中部车场设计指导书一、概述（一）课程设计名称：采区中部车场设计设计一个上山采区的中部车场，其基本参数如下：1、本采区有四层可采煤层，层间距一般为8~12米。

各煤层厚度均在1.5ｍ~3.5ｍ之间，平均大约为2.2米；倾角一般为180~250，平均为220，采用煤层群大联合布置；2、采区年生产能力为9万吨，不设运输上山和采区煤仓，设轨道上山与回风行人上山，上山均以真倾斜、倾角均为22度，两上山其走向间距20米、剖面上均距下部煤层的法线距离为15米。

其断面为半圆拱形状，轨面以上墙高1.6米，拱高1.2米，净宽度为2.4米；用1.6米的提升铰车，一次提煤车6个矿车、矸石车为4个矿车；3、轨道上山轨型为15㎏/m，轨距为600m m，矿车为一吨固定式矿车，轨道上山布置200×200的水沟；4、区段设区段集中运输平巷，其运输用2.5吨蓄电池机车牵引，拉煤车10个矿车，矸石车6个矿车。

（二）课程设计目的1、通过本课程设计，使同学们掌握矿山工程设计的基本程序和方法；2、将理论如何运用到实践中来，如何将理论与实践相结合，为毕业设计打基础；3、培养系统分析问题和解决问题的能力，掌握如何去查找和利用相关的技术资料；4、掌握采区车场设计的相关参数选择和计算，依据煤矿生产特点如何判断其参数的合理性。

（三）课程设计要求1、要求每个同学在参数选择时要有差异，以保证各个同学各自独立完成自己的课程设计；2、在具体设计前各人应当首先选择相关参数，画出示意图并计算相关参数，在得到指导老师认可后才能正式作图；3、要求各个同学独立完成设计说明书的编写和画出正式的采区中部车场设计图。

二、设计前期准备工作（一）收集相关资料1、采区设计资料采区煤层赋存资料（层数、层间距、倾角、厚度，其稳定性及其变化规律，围岩性质等），可采储量、生产能力和服务年限，采区的巷道布置，采区的运输系统，各道上下山的分工与作用，上下山的断面形状、面积、围岩性质和坡度，所选用的绞车，煤矸串车提升量，轨型、轨距与矿车规格，区段巷道设计方式及是否设计区段集中运输巷，轨道上下山距区段集中运输巷或距最下部可采煤层的法线距离。

矿井采区车场设计方案编制：日期：采区车场设计方案说明一概述伊宁市财荣煤业为0.6Mt/a机械化改造矿井，矿井共分为两个区段进行采煤。

为了满足矿井运输要求，分别布置+646m、+612m两个采区车场和+580m矿井底部车场，二设计步骤1.轨道与轨型2 .道岔选择选择原则：（1）与基本规矩相适应；（2）与基本轨型相适应；（3）与行驶车辆类别相适应；（4）与行车车速相适应道岔选型表3.轨距与线路中心距目前我国矿井采用的标准轨距为600 mm、762 mm和900 mm三种，其中以600 mm、和900 mm轨距最为常见。

1t固定式矿车、3t 底卸式矿车和10t架线电机车均采用600mm轨距。

为了设计和施工方便，双轨线路有1200 mm、1300mm、1400mm、1600mm和1900mm等几中标准中心距。

一般情况下不选用非标准值。

但在双轨曲线巷道（即弯道）中，由于车辆运行时发生外伸和内伸现象，线路中心距一般比直线巷道还加宽一定数值。

线路中心距2曲线半径3.线路长度确定空、重车线宜为1.0——1.5倍列车长，此处取1.2倍L=1.2（mn L K）+ NL j式中：Ｌ——副井空、重车线，m；m ——列车数目，1列；n——每列车的矿车数，8辆；L K——每辆矿车带缓冲器的长度，缓冲器长取0.3m ；N——机车数，1台；L j——每台机车的长度，m；所以：L=1.2×8×（2+0.3）+4.5=26.58m 取L=20m（2）材料车线有效长度材料车线并列布置在副井空车线一侧长度按列材料车长度确定L=mn L K+ NL j式中：Ｌ——材料车线有效长度，m；n c——材料车数，10辆；L K ——每辆矿车带缓冲器的长度，缓冲器长取0.3m ；N ——机车数，1台；L j ——每台机车的长度，m ；所以： L =10×（2+0.3）+4.5=27.5m 取L=20m4 车场通过能力计算井下采用机车运输时，井底车场年通过能力按下式计算：T Q T N a 15.1 （5－11）式中 N —— 井底车场年通过能力，t ；Q —— 每一调度循环进入井底车场的所有列车的净载煤重，t ；T —— 每一调度循环时间，min ；T a —— 每年运输工作时间等于矿井设计工作日数与日生产时间的乘积，min ；1.15 —— 运输不均衡系数。

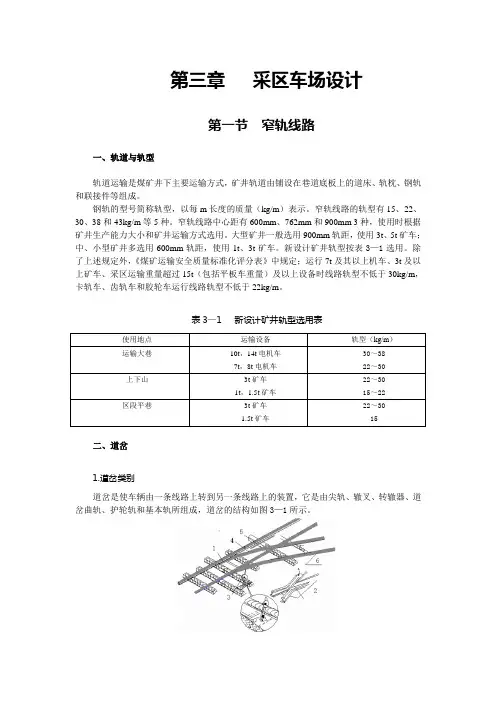

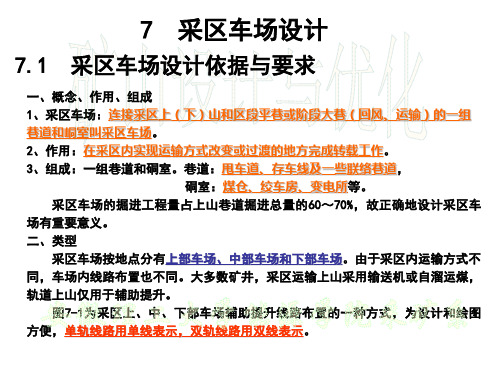

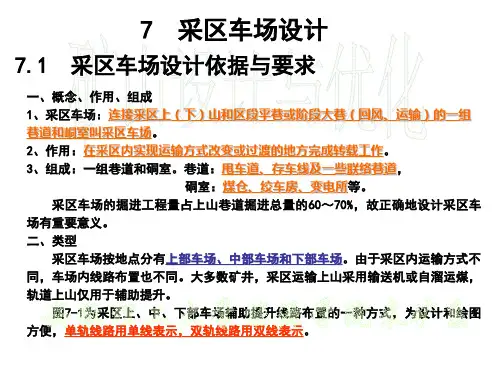

第三章采区车场设计第一节窄轨线路一、轨道与轨型轨道运输是煤矿井下主要运输方式，矿井轨道由铺设在巷道底板上的道床、轨枕、钢轨和联接件等组成。

钢轨的型号简称轨型，以每m长度的质量（kg/m）表示。

窄轨线路的轨型有15、22、30、38和43kg/m等5种。

窄轨线路中心距有600mm、762mm和900mm 3种，使用时根据矿井生产能力大小和矿井运输方式选用。

大型矿井一般选用900mm轨距，使用3t、5t矿车；中、小型矿井多选用600mm轨距，使用1t、3t矿车。

新设计矿井轨型按表3—1选用。

除了上述规定外，《煤矿运输安全质量标准化评分表》中规定；运行7t及其以上机车、3t及以上矿车、采区运输重量超过15t（包括平板车重量）及以上设备时线路轨型不低于30kg/m，卡轨车、齿轨车和胶轮车运行线路轨型不低于22kg/m。

表3—1 新设计矿井轨型选用表二、道岔1.道岔类别道岔是使车辆由一条线路上转到另一条线路上的装置，它是由尖轨、辙叉、转辙器、道岔曲轨、护轮轨和基本轨所组成，道岔的结构如图3—1所示。

1—尖轨；2—辙叉；3—转辙器；4—道岔曲轨；5—护轮轨；6—道岔基本轨图3—1 道岔结构常用道岔有单开道岔、对称道岔、渡线道岔3种，单开道岔和渡线道岔又有左向和右向之分（在平面线路上沿顺时针方向分出时为右向，沿逆时针方向分出时为左向）。

井下常用道岔有3号、4号、5号。

每种型号的道岔又配备了4m、6m、9m、12m、15m、20m、25m、30m、40m、50m、70m等11种曲线半径；渡线道岔和对称道岔按不同轨距和道岔类型，配备有1300mm、1400mm、1500mm、1600mm、1700mm、1800mm、1900mm、2200mm和2500mm等9种线路间距。

道岔手册中所列型号均为右向道岔，如ZDK622—4—12末注明左右，均为右向道岔。

右向道岔的分岔线在行进方向（由a→b）的右侧。

左向道岔必须在尾数后注上（左）字，如：ZDK622—4—12（左），岔线在行进方向（由a→b）的左侧。
