滚珠丝杠传动滚珠丝杠传动滚珠丝杠是机电一体化的系统中一种新型的螺旋传动机构，在其具有螺旋槽的丝杠与螺母之间装有中间传动原件——滚珠，滚珠丝杠机构虽然结构复杂，制造成本高，不能自锁，但其摩擦阻力矩小、传动效率高（92%-98%），精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛的应用。
滚珠丝杠的特点如下：（1）、传动效率高滚珠丝杠传动系统的传动效率高达90%-98%，为传统的滑动丝杠系统的2~4倍，耗费的能量仅为滑动丝杠的31。
（2）、传动精度高经过淬硬并精磨螺纹滚道后的滚珠丝杠本身具有很高的制造精度，又由于是滚动摩擦，摩擦力小，所以滚珠丝杠传动系统在运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。
（3）、可微量进给滚珠丝杠传动系统是高副运动机构，在工作中摩擦力小，灵敏度高，启动平稳，低俗石无爬行现象，因此可以精密地控制微量进给。
（4）、同步性好由于运动平稳、反应灵敏、无阻碍、无滑移，用几套相同的滚珠丝杠传动系统同时传动系统同时转动几个相同的部件或装，可以获得很好的同步效果。
（5）、高可靠性与其它传送机械相比，滚珠丝杠传动只需要一般的润滑与防空，有的特殊场合甚至都无需润滑便可工作，系统的故障率也很低，其一般的使用寿命要比滑动丝杠高5~6倍。
1、滚珠丝杠的结构及滚珠循环方式滚珠丝杠传动机构的工作原理如图1-1-1所示，丝杠4和螺母1的螺纹滚道内置有滚珠2，刚丝杠转动时，带动滚珠沿螺纹滚道滚动，从而产生滚动摩擦。
为了防止滚珠从螺纹滚道端面掉出，在螺母的螺旋槽两端设有滚珠回程引导装置构成滚珠的循环返回通道，从而形成滚珠流动的闭合通路。
1—螺母 2—滚珠 3—回程引导装置 4—丝杠图1-1-1 滚珠丝杠副结构滚珠丝杠副中滚珠的循环方式有内循环和外循环两种（1）、内循环。
当滚珠丝杠副采用内循环方式时，其滚珠在整个循环过程中始终与丝杠表面保持接触。

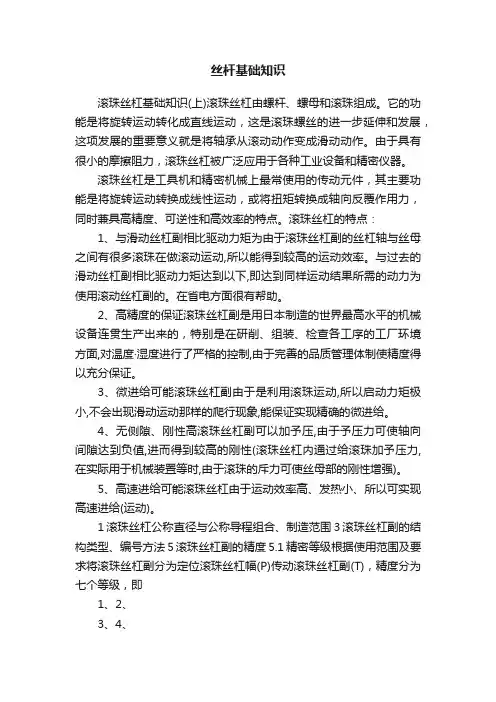

丝杆基础知识滚珠丝杠基础知识(上)滚珠丝杠由螺杆、螺母和滚珠组成。
它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。
由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。
滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。
滚珠丝杠的特点：1、与滑动丝杠副相比驱动力矩为由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。
与过去的滑动丝杠副相比驱动力矩达到以下,即达到同样运动结果所需的动力为使用滚动丝杠副的。
在省电方面很有帮助。
2、高精度的保证滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
3、微进给可能滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
4、无侧隙、刚性高滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
5、高速进给可能滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
1滚珠丝杠公称直径与公称导程组合、制造范围3滚珠丝杠副的结构类型、编号方法5滚珠丝杠副的精度5.1精密等级根据使用范围及要求将滚珠丝杠副分为定位滚珠丝杠幅(P)传动滚珠丝杠副(T)，精度分为七个等级，即1、2、3、4、5、6、7、10级，1级精度最高，依次降低。
5.2行程偏差和行程变动量根据滚珠丝杠副类型按下表检验5.2.1有效行程内的行程偏差ep与行程变动量VUP:有效行程是有精度要求的行程长度LU Lu=Lx+2La+LnLa安全行程La=(1-2)ph Lx机械最大行程Ln螺母的长度ph公称导程E1-E2按国家标准GB/T17857.3-1998，“滚珠丝杠副的验收条件和验收检验”。
丝杠螺母知识点归纳总结一、丝杠螺母的概念丝杠螺母是通过螺杆与螺母之间的螺旋副的运动和力的传递，将旋转运动转化为直线运动的装置。
它通常由螺杆、螺母和支撑轴承等部件组成。
二、丝杠螺母的分类根据螺旋形状的不同，丝杠螺母可以分为三种类型：普通三角形螺纹丝杠螺母、矩形螺母和丝杠螺母。
1. 普通三角形螺纹丝杠螺母普通三角形螺纹丝杠螺母的工作原理是通过斜线上的螺纹来实现螺杆和螺母的相对运动。
这种螺杆和螺母之间的螺纹结构简单，制造成本低，但效率较低。
2. 矩形螺纹丝杠螺母矩形螺纹丝杠螺母的工作原理是通过矩形螺纹来实现螺杆和螺母的相对运动。
这种螺纹结构的效率较高，适用于需要更大负荷和更高速度的应用。
3. 丝杠螺母丝杠螺母是一种利用螺旋线的锥面，将旋转运动转化为直线运动的装置。
它通常由螺杆和多个螺母组成，在机床、自动化设备等领域有广泛的应用。
以上是根据螺旋形状的不同，丝杠螺母可以分为三种类型，不同种类的丝杠螺母有不同的适用场合和优缺点。
三、丝杠螺母的原理丝杠螺母是通过螺杆和螺母之间的螺旋副来实现旋转运动转化为直线运动。
当螺杆旋转时，螺杆与螺母之间的螺纹将螺杆上的旋转运动转化为螺母上的直线运动。
四、丝杠螺母的优点1. 高精度：由于螺纹结构的设计，丝杠螺母能够提供很高的精度，适用于需要精密控制的领域。
2. 高效率：矩形螺纹丝杠螺母在工作时有较高的效率，能够提供更大的负载和更高的速度。
3. 高刚性：丝杠螺母在工作时能够提供较高的刚性，使之能够承受较大的负载。
4. 寿命长：丝杠螺母的工作寿命一般较长，能够满足长时间的工作需要。
五、丝杠螺母的应用1. 机床：在机床上，丝杠螺母通常用于传动和控制机床上的各个部件，如工作台、升降台等。
2. 自动化设备：在自动化设备上，丝杠螺母用于传动和控制各个部件的运动，能够提供精确的位置控制。
3. 航空航天：在航空航天领域，丝杠螺母用于飞行器的控制系统，能够提供可靠的动力传递和位置控制。
六、丝杠螺母的维护1. 定期检查：定期检查丝杠螺母的状态，发现问题及时修复。
丝杠螺母传动机构丝杠螺母机构又称螺旋传动机构。
它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。
丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。
滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。
本节主要介绍滚珠丝杠螺母机构。
1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。
2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。
(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其轴向尺寸不宜太长，否则刚性较差。
因此只适用于行程较小的场合。
(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。
其特点是结构紧凑，丝杠刚性较好。
适用于工作行程较大的场合。
(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。
(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。
丝杠的分类与工作原理
一、丝杠分类
丝杠可以根据不同的分类标准进行分类，主要包括以下两种分类方式：
1. 按用途分：滚珠丝杠、直线丝杠、传动丝杠、精密丝杠、螺旋丝杠等。
滚珠丝杠：利用滚珠在丝杠和螺母之间作滚动摩擦，边滚边引导，从而能以较低的摩擦进行平稳传动。
直线丝杠：主要用于直线传动，其结构简单，但承载能力较小。
传动丝杠：主要用于传递动力和运动，其结构较复杂，承载能力较大。
精密丝杠：主要用于高精度传动和定位，其制造精度要求较高。
螺旋丝杠：主要用于螺旋传动，其结构与滚珠丝杠相似，但工作原理不同。
2. 按结构分：滚珠丝杠、直线导轨、交叉滚子导轨等。
滚珠丝杠：由丝杠和螺母组成，利用滚珠在两者之间作滚动摩擦实现传动。
直线导轨：由滑块和导轨组成，通过滑块与导轨之间的滑动摩擦实现传动。
交叉滚子导轨：由交叉滚子、滑块和导轨组成，通过交叉滚子在滑块和导轨之间的滚动摩擦实现传动。
二、工作原理
1. 滚珠丝杠工作原理：利用滚珠在丝杠和螺母之间作滚动摩擦，边滚边引导，从而能以较低的摩擦进行平稳传动。
当丝杠旋转时，滚珠沿螺旋槽滚动，同时受到向前的推动力，从而实现丝杠的直线运动。
这种传动方式具有高精度、高刚度、高效率等优点，被广泛应用于各种机械传动系统中。
2. 直线导轨工作原理：通过滑块与导轨之间的滑动摩擦实现平稳传动。
当
滑块在导轨上滑动时，两者之间的摩擦力提供滑块运动的驱动力。
这种传动方式具有高精度、高刚度、高效率等优点，被广泛应用于各种机械传动系统中。
同时，直线导轨还具有高稳定性、低噪音、低摩擦等优点，因此被广泛应用于各种机械设备中。
梯形丝杠知识点总结梯形丝杠的结构梯形丝杠由螺纹杆（丝杆）和螺母组成。
螺纹杆的外表面上有一套螺纹，这些螺纹分为截面对称的三角形和梯形两种形状。
螺纹杆的一个端部通常安装有传动装置（如电机或手柄），另一端可以被固定，以便确保螺纹杆的旋转。
螺母被设计成与螺纹杆的螺纹相配合，在其中一个侧面中有一个内部螺纹，通常被安装在机器床、设备上。
螺母中的螺纹与螺纹杆的螺纹相匹配，可以使螺母在旋转的过程中沿着螺纹杆做直线运动。
梯形丝杠的原理梯形丝杠是利用螺纹副的传动原理将旋转运动转换为线性运动的机械传动元件。
当螺纹杆旋转时，螺纹杆上的外螺纹会与螺母的内螺纹相配合，从而将旋转运动转换为直线运动。
螺母在螺纹杆上线性位移的距离与螺纹的斜角大小有关，斜角越小，螺母线性位移的距离越大。
因此，通过调整螺纹的斜角可以控制螺母的线性位移。
梯形丝杠的特点1. 精度高：梯形丝杠由于采用了螺纹传动原理，可以实现较高的传动精度，适用于对位置精度要求较高的场合。
2. 负载能力强：梯形丝杠可以承受较大的径向与轴向负载，适用于需要承受大负载与高速度运动的场合。
3. 运动平稳：梯形丝杠的传动稳定，速度均匀，运动平滑，适用于一些需要运动平稳的场合。
4. 维护方便：梯形丝杠的组成部件比较简单，维护较为方便，寿命较长，使用寿命常常达几年甚至几十年。
梯形丝杠的应用梯形丝杠广泛应用于各种机械装置中，如工业自动化设备、数控机床、升降机械、航空航天设备、医疗设备等领域。
在这些机械装置中，梯形丝杠常用于实现线性定位、传动、升降、夹紧、调整等功能。
例如，在数控机床中，梯形丝杠用于控制刀架、工作台等运动部件的位置，从而实现零件加工的精度要求；在升降机械中，梯形丝杠用于控制升降平台的升降高度，使得货物的卸载、装载等操作更加方便高效。
梯形丝杠的参数梯形丝杠的参数包括螺距、导程、斜角、峰径、螺纹长度等。
这些参数对于梯形丝杠的性能、负载能力、速度等特性有着重要的影响。
在选择梯形丝杠时，需要根据具体的应用需求来确定合适的参数。
带你了解丝杆模组的特点与工作原理（一）引言概述：丝杆模组是一种常用于机械传动领域的重要组件，其特点和工作原理对于了解机械传动系统的设计和应用具有重要意义。
本文将以带你了解丝杆模组的特点与工作原理为主题，分为五个大点进行阐述，包括丝杆模组的定义与构成、工作原理、运动特性、优缺点以及应用领域。
正文内容：一、丝杆模组的定义与构成1. 丝杆模组的定义和概述2. 丝杆与螺母的构成和工作原理3. 不同形式的丝杆模组的分类和特点4. 丝杆模组中其他重要组件的介绍二、丝杆模组的工作原理1. 丝杆模组的工作原理概述2. 动力传递方式：螺纹配合与滚动配合3. 丝杆模组的工作过程解析4. 工作原理对应的力学模型分析三、丝杆模组的运动特性1. 丝杆模组的速度和加速度特性2. 精度和重复定位精度及其影响因素3. 丝杆模组的负载能力分析4. 振动与噪声特性的探讨四、丝杆模组的优缺点1. 丝杆模组的优点和特点2. 丝杆模组的缺点和局限性3. 丝杆模组与其他传动方式的比较4. 动态响应和可靠性的考量五、丝杆模组的应用领域1. 丝杆模组在机床行业中的应用2. 丝杆模组在自动化生产线中的应用3. 丝杆模组在航空航天领域的应用4. 其他领域中丝杆模组的推广与应用情况总结：通过本文的阐述，我们对丝杆模组的特点与工作原理有了更深入的了解。
丝杆模组是一种重要的机械传动组件，其工作原理和运动特性对于确保机械传动系统的运行效率和精度具有重要意义。
但同时，丝杆模组也存在一些缺点和局限性，所以在选择和应用丝杆模组时需要综合考虑其优点和缺点。
丝杆模组的应用领域广泛，包括机床行业、自动化生产线以及航空航天领域等。
随着科技的发展和创新，相信丝杆模组在未来会有更广泛的应用前景。
引言：滚珠丝杠作为一种常见的传动装置，广泛应用于机械系统中。
本文将深入探讨滚珠丝杠的工作原理和机械结构，以增进读者对其的了解。
通过对滚珠丝杠的工作原理进行解析，有助于我们更好地理解其工作机制，并在实际应用中选择合适的滚珠丝杠。
概述：滚珠丝杠是一种具有高效、高精度和长寿命的传动装置，其特点在于利用滚珠滚动来传递力量和运动。
滚珠丝杠由丝杠和轴承组成，通过丝杠和滚珠的相互作用，将旋转运动转换为直线运动。
滚珠丝杠的机械结构由丝杠、螺帽、滚珠和导向装置组成，各部件的合理设计对其性能和使用寿命至关重要。
正文内容：1.滚珠丝杠的工作原理解析1.1丝杠作为传动机构的基础1.1.1丝杠的结构和工作原理1.1.2丝杠的传动特性和优势1.2滚珠滚动轴承的运动原理1.2.1滚珠滚动轴承的结构组成1.2.2滚珠滚动轴承的工作原理1.2.3滚珠滚动轴承的摩擦和损耗1.3滚珠丝杠的工作过程1.3.1动力传递的实现1.3.2运动的平稳性和精度1.3.3装配和使用注意事项2.滚珠丝杠的机械结构解析2.1丝杠的材料与加工工艺2.1.1丝杠的材料选择和特性2.1.2丝杠的加工工艺和检测方法2.2螺帽的设计与制造2.2.1螺帽的结构和功能2.2.2螺帽的制造工艺和材料选择2.3滚珠的选型和布置2.3.1滚珠的材料和尺寸选择2.3.2滚珠的布置和装配要求2.4导向装置的设计和调整2.4.1导向装置的结构和作用2.4.2导向装置的调整方法和注意事项2.5丝杠预紧力的控制2.5.1丝杠预紧力的重要性2.5.2丝杠预紧力的控制方法和调整步骤总结：滚珠丝杠作为一种重要的传动装置，其工作原理和机械结构的解析对于我们更好地了解其工作机制具有重要意义。
通过本文的介绍，我们了解到滚珠丝杠的工作原理是基于滚珠滚动实现动力传递和旋转转换为直线运动；滚珠丝杠的机械结构则由丝杠、螺帽、滚珠和导向装置等要素组成，各部件的合理设计对其性能和使用寿命至关重要。
在实际应用中，我们应根据具体情况选择合适的滚珠丝杠，并注意其设计和使用的要点，以确保其性能和可靠性。
滚珠丝杠基础知识培训滚珠丝杠是一种常用的机械传动元件，广泛应用于各个行业中。
它具有传动效率高、精度高、速度快等优点，在工业生产中扮演着重要的角色。
本文将介绍滚珠丝杠的基础知识，帮助读者深入了解滚珠丝杠的原理和应用。
一、滚珠丝杠的基本构造滚珠丝杠由外套、螺纹套、球徽、滚珠等部件组成。
外套是滚珠丝杠的外部管状零件，通常由金属材料制成。
螺纹套是滚珠丝杠的内部管状零件，与外套配合使用。
球徽是滚珠丝杠的一种重要零件，它可以减少螺母和螺杆之间的摩擦阻力，提高滚珠丝杠的传动效率。
滚珠则是滚珠丝杠的核心部件，通过滚珠的滚动来实现螺母的前后移动。
二、滚珠丝杠的工作原理滚珠丝杠通过螺纹套和滚珠的配合，实现了转动运动转化为线性运动的功能。
当螺杆转动时，滚珠也会随之旋转，通过与螺纹套的配合来实现前后移动。
滚珠丝杠可以根据不同的设计要求，实现不同的传动方式，如外滚珠丝杠、内滚珠丝杠等。
三、滚珠丝杠的优点与应用领域1. 传动效率高：滚珠丝杠由于采用滚动摩擦而不是滑动摩擦，使得传动效率大大提高，通常可达到90%以上。
2. 精度高：滚珠丝杠由于运动平稳，滑动摩擦小，具有较高的传动精度，适用于对位精度要求高的场合。
3. 速度快：由于滚动摩擦小的特点，滚珠丝杠的速度可以达到较高的数千转/分钟。
4. 应用广泛：滚珠丝杠可以广泛应用于机床、自动化设备、精密仪器、纺织机械、机器人等领域。
四、滚珠丝杠的选择与维护1. 选择适当的规格：根据使用环境和传动要求，选择合适的滚珠丝杠规格，包括螺距、直径、承载能力等参数。
2. 定期维护：滚珠丝杠需要定期检查润滑油的状态和添加量，保持良好的润滑效果，防止磨损和故障。
3. 防止过载：滚珠丝杠在使用过程中要避免超过其承载能力的负载，以免造成滚珠丝杠的损坏。
五、滚珠丝杠的市场前景与发展趋势随着工业自动化和智能化的发展，对于传动装置的需求越来越高。
滚珠丝杠作为一种高效、精度高的传动元件，将在各个行业中得到广泛的应用。
