下载文档原格式
晶体缺陷的名词解释晶体缺陷是指晶体结构中存在的不规则性或者失序性，它们可以是由于晶体生长过程中的某些不完美导致的，也可以是在晶体使用过程中形成的。
晶体缺陷对材料的物理性质和化学性质有着重要影响，因此，对晶体缺陷的理解与研究具有重要意义。
一、点缺陷点缺陷是一种在晶体中以原子或原子团为单位存在的不规则性。
点缺陷可以分为两类，即缺陷原子和间隙原子。
缺陷原子是指晶体中一个位置上原子的缺失或替代，而间隙原子是指晶体中非正常晶格位置上的原子存在。
点缺陷的存在对晶体的导电性、热传导性以及光学性质等方面都会产生显著影响。
二、面缺陷面缺陷是指在晶体中存在的二维或三维结构缺陷。
面缺陷可以分为孪生界面、晶界和堆垛层错三类。
孪生界面是晶体内部两个完全互相倒转或者镜像对称的晶体颗粒之间的界面。
晶界是指晶体内部两个晶体颗粒之间的原子排列或晶格编织方式发生转变的区域。
堆垛层错是因为在晶体生长过程中，晶体颗粒之间因堆垛方式的差异而产生的错位。
面缺陷在晶体的力学性能、疲劳机制以及晶体生长等方面具有重要影响。
三、体缺陷体缺陷是指晶体内部原子排列或晶格结构出现不规则性或失序性的缺陷。
体缺陷包括空位、间隙和失序。
空位是指晶体内原子因缺失而导致的晶体结构不完整。
间隙是指晶体中非正常晶格位置上的原子存在。
失序则是指晶体中原子的无序或错位状态。
体缺陷对晶体的机械性能、热膨胀性质以及磁性等方面产生显著影响。
四、缺陷治理缺陷治理是指通过不同的方法和手段对晶体中的缺陷进行修复或改善的过程。
常见的缺陷治理方法包括热退火、添加合金元素和辅助材料等。
热退火是通过加热晶体使缺陷移动并重新排列，从而达到改善晶体结构的目的。
添加合金元素和辅助材料则是通过引入其他原子或化合物来改善晶体的物理性质和化学性质。
总结起来，晶体缺陷是晶体结构中存在的不规则性或失序性。
它们可以是点缺陷、面缺陷或体缺陷。
这些缺陷对晶体材料的性能产生重要影响，因此，研究和理解晶体缺陷的形成和治理具有重要意义。
晶体缺陷晶体缺陷crystal defects实际晶体中原子偏离理想的周期性排列的区域称作晶体缺陷。
晶体缺陷在晶体中所占的总体积很小，也就是说，实际晶体中的绝大部分区域，原子排列于周期性位置上。
因此，晶体缺陷是近完整晶体中的不完整性。
但晶体缺陷对固体的许多结构敏感的物理量（如引起形变的临界切应力、扩散系数等）有极大的影响，晶体缺陷的研究对材料的强度、热处理等问题的研究有很重要的作用。
晶体缺陷分为：①点缺陷，包括空位、自填隙原子、代位原子、异类填隙原子等；②线缺陷，如位错；③面缺陷，如堆垛层错、孪晶界、反相畴界等，面缺陷还可以包括晶体表面、晶界和相界面（见界面）。
点缺陷图1是点缺陷的示意图,表示各种点缺陷的形式。
热平衡状态下点缺陷浓度C 遵从统计物理规律C＝exp(－u/kT)这里k是玻耳兹曼常数;T是绝对温度;u是点缺陷形成能。
常用金属铁、铜、铝等的室温平衡空位浓度很小，接近熔点时的空位浓度约为 10-4。
自填隙原子形成能是空位形成能的3～4倍，其平衡浓度极小。
代位原子和异类填隙原子的最大浓度由相图决定。
表面空位和增原子的形成能和表面的取向关系很大,但都比体空位形成能小。
在某些表面，它们的形成能只有体空位形成能的一半。
因此它们的平衡浓度比体空位高得多（见晶体表面）。
界面的曲率半径ρ对平衡空位浓度Cv的影响由下式表示：这里 C0是界面曲率为零(曲率半径ρ为无穷大)的空位浓度，σ是界面能，V是原子体积。
图2a表示曲率半径不同引起的表面空位的浓度差（曲率半径不同对界面附近体空位浓度的影响类似）。
表面增原子浓度受到的影响和表面空位受到的影响相反(上式的括号内加一负号)。
由此引起的表面空位流和增原子流会使波浪状表面变平（图2a）；使两个颗粒颈部变粗（图2b）。
这是粉末冶金烧结过程的重要理论依据。
非平衡状态下点缺陷浓度可以大大超过平衡浓度。
从熔点附近淬火后得到的过饱和空位浓度可以比平衡浓度大几个数量级。
形变产生的空位浓度达10-4 ε(ε是应变量)。
《材料科学基础》教学中的晶体缺陷
晶体缺陷是晶体中的异常结构，它可以影响晶体的物理性质和力学性质。
在《材料科学基础》教学中，学生需要了解以下关于晶体缺陷的内容：
1. 晶体缺陷的分类：晶体缺陷可以分为内部缺陷和表面缺陷，内部缺陷包括缺位缺陷、离子缺陷、晶界缺陷、层缺陷等，而表面缺陷则包括裂纹、气孔、氧化物等。
2. 晶体缺陷的形成机制：晶体缺陷的形成可以由晶体原子或离子的迁移、晶体原子或离子的排斥、晶体原子或离子的结晶不足、晶体原子或离子的结晶过度等机制来解释。
3. 晶体缺陷的影响：晶体缺陷可以影响材料的物理性质和力学性质，例如热导率、电导率、磁导率等，以及材料的强度、韧性、硬度等。
4. 晶体缺陷的检测方法：常用的晶体缺陷检测方法包括X射线衍射、扫描电子显微镜、拉曼光谱、热扩散系数测定等。

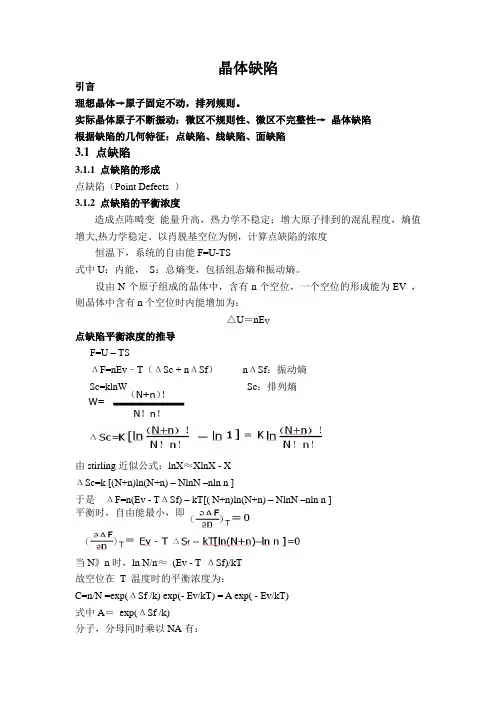

晶体缺陷引言理想晶体→原子固定不动，排列规则。
实际晶体原子不断振动：微区不规则性、微区不完整性→晶体缺陷根据缺陷的几何特征：点缺陷、线缺陷、面缺陷3.1 点缺陷3.1.1 点缺陷的形成点缺陷（Point Defects ）3.1.2 点缺陷的平衡浓度造成点阵畸变能量升高，热力学不稳定；增大原子排到的混乱程度，熵值增大,热力学稳定。
以肖脱基空位为例，计算点缺陷的浓度恒温下，系统的自由能F=U-TS式中U：内能，S：总熵变，包括组态熵和振动熵。
设由N个原子组成的晶体中，含有n个空位，一个空位的形成能为EV ，则晶体中含有n个空位时内能增加为：△U＝nE V点缺陷平衡浓度的推导F=U – TSΔF=nEv–T（ΔSc + nΔSf）nΔSf：振动熵Sc=klnW Sc：排列熵W= （N+n ）！N！n！由stirling近似公式：lnX≈XlnX - XΔSc=k [(N+n)ln(N+n) – NlnN –nln n ]于是ΔF=n(Ev - TΔSf) – kT[( N+n)ln(N+n) – NlnN –nln n ]平衡时，自由能最小，即当N》n时，ln N/n≈(Ev - TΔSf)/kT故空位在T 温度时的平衡浓度为：C=n/N =exp(ΔSf /k) exp(- Ev/kT) = A exp( - Ev/kT)式中A＝exp(ΔSf /k)分子，分母同时乘以NA有：C= A exp( - N A Ev / kT) = A exp( - Q f / RT)同理，可求得间隙原子的平衡浓度C ' 为：C'=n'/N'＝A' exp( - ΔEv'/kT)其中N‘间隙位置总数，n’为间隙原子数。
ΔEv' 为形成一个间隙原子所要能量3.1.3 点缺陷的运动复合：在一定温度下，晶体中达到统计平衡的空位和间隙原子的数目是一定的，而且晶体中的点缺陷并不是固定不动的，而是处于不断的运动过程中。
晶体缺陷的原理及应用1. 晶体缺陷的概述•定义：晶体缺陷是指晶体中存在的非理想排列的原子、离子或分子。
•分类：通常可分为点缺陷、线缺陷和面缺陷。
•形成原因：晶体缺陷的形成可能是由于晶体的生长过程中的错误、外界的作用或者晶体内部的自发性变化引起的。
2. 点缺陷的原理和应用•定义：点缺陷是晶体中原子、离子或分子的位置发生变化所产生的缺陷。
•原理：–空位：晶体中某个原子、离子或分子的位置处没有原子、离子或分子存在。
–间隙原子：晶体中某个未占据位置上存在多余的原子、离子或分子。
–杂质原子：外来原子、离子或分子取代了晶体中的一些位置。
•应用：–半导体器件：点缺陷可以改变晶体的导电性能，用于制备半导体器件，如二极管、晶体管等。
–光电设备：点缺陷可以调控晶体的光电性能，应用于制备光电器件，如太阳能电池、光电传感器等。
3. 线缺陷的原理和应用•定义：线缺陷是晶体中原子、离子或分子分布不连续所形成的线状缺陷。
•原理：–缺陷线：晶体中原子、离子或分子的排列存在断裂或者位错。
–缺陷管道：晶体中原子、离子或分子的排列形成管道状结构。
•应用：–强化材料：通过控制线缺陷的分布和形态，可以增强材料的力学性能，应用于制备强化材料。
–电子束材料加工：线缺陷的存在可以引起晶体的脆性破坏，在电子束材料加工中可以实现精确切割。
4. 面缺陷的原理和应用•定义：面缺陷是晶体中原子、离子或分子排列发生变化形成的平面缺陷。
•原理：–位错面：晶体中原子、离子或分子的平面产生了错位。
–晶界：两个晶体颗粒之间的界面存在一些原子、离子或分子的不连续性。
•应用：–新型材料研究：通过调控晶体的面缺陷，可以制备具有特殊性能的新型材料，如高强度陶瓷材料、催化剂等。
–能源材料：面缺陷对材料的导电性和离子传输性能有重要影响，应用于制备能源材料，如电池、燃料电池等。
5. 晶体缺陷的性质研究和控制•晶体缺陷的性质研究：晶体缺陷对材料的性能具有重要影响，因此需要进行晶体缺陷的性质研究，如晶体缺陷的生长机制、扩散行为等。

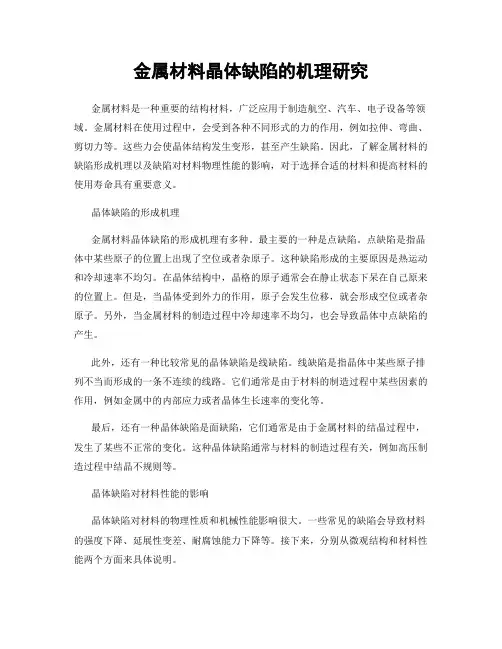

金属材料晶体缺陷的机理研究金属材料是一种重要的结构材料，广泛应用于制造航空、汽车、电子设备等领域。
金属材料在使用过程中，会受到各种不同形式的力的作用，例如拉伸、弯曲、剪切力等。
这些力会使晶体结构发生变形，甚至产生缺陷。
因此，了解金属材料的缺陷形成机理以及缺陷对材料物理性能的影响，对于选择合适的材料和提高材料的使用寿命具有重要意义。
晶体缺陷的形成机理金属材料晶体缺陷的形成机理有多种。
最主要的一种是点缺陷。
点缺陷是指晶体中某些原子的位置上出现了空位或者杂原子。
这种缺陷形成的主要原因是热运动和冷却速率不均匀。
在晶体结构中，晶格的原子通常会在静止状态下呆在自己原来的位置上。
但是，当晶体受到外力的作用，原子会发生位移，就会形成空位或者杂原子。
另外，当金属材料的制造过程中冷却速率不均匀，也会导致晶体中点缺陷的产生。
此外，还有一种比较常见的晶体缺陷是线缺陷。
线缺陷是指晶体中某些原子排列不当而形成的一条不连续的线路。
它们通常是由于材料的制造过程中某些因素的作用，例如金属中的内部应力或者晶体生长速率的变化等。
最后，还有一种晶体缺陷是面缺陷，它们通常是由于金属材料的结晶过程中，发生了某些不正常的变化。
这种晶体缺陷通常与材料的制造过程有关，例如高压制造过程中结晶不规则等。
晶体缺陷对材料性能的影响晶体缺陷对材料的物理性质和机械性能影响很大。
一些常见的缺陷会导致材料的强度下降、延展性变差、耐腐蚀能力下降等。
接下来，分别从微观结构和材料性能两个方面来具体说明。
微观结构方面，晶体缺陷会改变金属材料的结晶结构，引起原子排列的变化。
严重的缺陷会导致原子排列的变化大幅增加，使得该区域表面粗糙化和原子间距的变化，影响金属的制造、加工、机械和物理性质。
材料性能方面，晶体缺陷会对金属的强度、延展性、应变硬化、能隙、催化性质、电学性质等几个方面产生影响。
例如，内部结构存在大量的点缺陷时，构成材料的晶粒结构体积减小，区域变形后累积的能量也增加，从而提高了应力应变曲线屈服强度和强度极限。
晶体的缺陷及应用晶体是一种具有高度有序排列的原子、离子或分子结构的固体物质。
然而，正因为晶体具有高度有序的结构，完美的晶体几乎是不存在的，其中包括各种类型的缺陷。
晶体缺陷可以分为点缺陷、线缺陷和面缺陷。
点缺陷是位于晶体内部的离子或原子缺失、置换或插入引起的缺陷。
其中最常见的是空位缺陷，即晶格点上原子缺失引起的缺陷。
点缺陷还包括间隙原子或离子的插入、原子或离子的置换等。
例如，镧系元素的差值离子可以占据晶体结构中的Ca2+位点，造成CaF2晶体的镧替位缺陷。
点缺陷会改变晶体的电子能带结构、电导率和光学性质等。
线缺陷是由于晶体中断层、位错或螺旋方位关系引起的缺陷。
位错是晶体中由于原子排列产生错位的区域。
这种错位可以导致原子间的局部收缩或拉伸，从而导致线型缺陷。
线缺陷如位错和断层会导致材料的机械性能变化，并且可以影响晶体的热导率和电导率。
面缺陷是晶体中两个晶粒的接界面，也称为晶界。
晶界可以形成在晶体内部，例如双晶，也可以形成在晶体与其它材料接触的界面上，例如晶体与基底材料的界面。
晶界是一种非常重要的缺陷，可以影响晶体的力学性能、热稳定性和电子性能。
晶体缺陷不仅仅是物质结构的一种缺陷，也为物质性质的调控和应用提供了机会。
例如，通过控制晶体内的缺陷浓度，可以调节材料的导电性能，使其具有特殊的电子传输性质，从而广泛应用于光电器件、太阳能电池、催化剂等领域。
此外，晶体缺陷还可以用于增强材料的力学性能、增加材料的断裂韧性，并应用于制备高强度的金属、合金和陶瓷材料。
另外，晶体缺陷也是材料中的主要缺陷源，可以导致材料的损坏和失效。
通过研究晶体缺陷的形成和演化过程，可以为材料的制备、加工和应用提供指导。
例如，在材料的制备过程中，通过控制晶体生长条件和添加适量的杂质，可以减少晶体中的缺陷数量，并提高材料的性能和质量。
总之，晶体的缺陷是晶体结构不可避免的一部分，不仅可以影响晶体的物理和化学性质，还可以为材料的制备和应用提供机会。
浅谈晶体缺陷摘要：晶体缺陷成就了性能的多样性。
晶体缺陷对晶体生长、晶体的力学性能、电学、磁学和光学性能等均有着极大影响，在生产上和科研中都非常重要，是固体物理、固体化学、材料科学等领域的重要基础内容。
研究晶体缺陷因此具有了尤其重要的意义。
针对晶体缺陷的概念、理论研究过程及进展、晶体缺陷与晶体性能的关系、关于晶体缺陷一些重要概念的理解，进行了文献查阅和资料整理，并结合个人看法，形成论文一篇。
关键词：晶体缺陷、概念描述、分类方法、理论研究、性能影响、概念区分一、晶体缺陷的概念在理想完整晶体中，原子按一定的次序严格地处在空间有规则的、周期性的格点上。
但在实际的晶体中，由于原子（分子或离子）的热运动、晶体形成条件、冷热加工过程及其它辐射、杂志等因素的影响，原子的排列不可能那样完整和规则，往往存在偏离了理想晶体结构的区域。
我们把实际晶体中偏离理想完整点阵的部位或结构称为晶体缺陷（defects of crystals）。
它的存在破坏了晶体的完美性和对称性。
二、晶体缺陷的分类（一）按缺陷的几何形态分类1.点缺陷（又称零维缺陷）：缺陷尺寸处于原子大小的数量级上，即三维方向上缺陷的尺寸都很小。
固体材料中最基本和最重要的晶体缺陷是点缺陷，包括空位（vacancy）、间隙原子（interstitial particle）、异类原子（foreign particle）等本征缺陷和杂质缺陷。
2.线缺陷（又称一维缺陷、位错）：在一维方向上偏离理想晶体中的周期性、规则性排列所产生的缺陷，即缺陷尺寸在一维方向较长，另外二维方向上很短。
3.面缺陷（又称二维缺陷）：在二维方向上偏离理想晶体中的周期性、规则性排列而产生的缺陷，即缺陷尺寸在二维方向上延伸，在第三维方向上很小。
4.体缺陷（又称三维缺陷）：晶体中在三维方向上相对尺度比较大的缺陷，和基质晶体已经不属于同一物相，是异相缺陷。
（二）按缺陷产生的原因分类1.热缺陷（又称本征缺陷）:由热起伏的原因所产生的空位或间隙质点（原子或离子）。
晶体的缺陷名词解释晶体学是研究晶体内部结构和缺陷的科学，晶体的缺陷是晶体中不规则排列的原子或离子，其存在对晶体的性质和性能产生重要影响。
本文将对晶体的缺陷名词进行解释和探讨。
一、位错位错是晶体中最常见的缺陷之一。
位错是晶体中原子或离子的断裂、错位或在晶体内偏离理想位置的缺陷。
位错分为直线位错、面内位错和体位错。
直线位错是沿着某个方向延伸的位错线，用于解释晶体中的滑移和塑性行为。
面内位错是紧邻平面的晶格原子错位，可以影响晶体的断裂和强度。
体位错是晶体中多个面内位错重叠形成的三维位错结构。
二、点缺陷点缺陷是晶体中存在的原子或离子缺陷，其大小仅为一个晶胞的量级。
点缺陷包括原子间隙、自间隙、离子空位和杂质原子。
原子间隙是晶体中某些原子的理想位置为空出的空间，可以容纳其他原子。
自间隙则是由原来的晶格原子跑到别处形成的间隙，导致了晶体中的晶格畸变。
离子空位是离子晶体中缺失的离子，结果是电荷不平衡。
杂质原子是非晶体中掺入的其他原子，可以显著改变晶体的化学和物理性质。
三、线缺陷线缺陷是晶体中存在的缺陷行，其宽度明显大于点缺陷。
线缺陷包括晶格扭曲、晶格错位带、螺旋位错带和阵列位错。
晶格扭曲是晶格不一致引起的畸变，主要表现为晶格常数的变化。
晶格错位带是晶格中原子错位所形成的缺陷带，常见于金属材料。
螺旋位错带是由于晶体中原子扭曲形成的螺旋线结构，可以影响晶体的力学性能。
阵列位错是沿某个方向连续形成的位错，会导致晶体的局部应力集中。
四、界面缺陷界面缺陷是晶体内部不同晶体区域之间的缺陷，包括晶界和相界。
晶界是晶体中两个晶粒之间的边界，常见于多晶材料中，可以影响晶体的导电性和力学性能。
相界则是晶体内部不同相之间的边界，会导致晶体中的相变和形态变化。
五、体缺陷体缺陷是晶体中三维空间的缺陷，其大小大于线缺陷和点缺陷。
体缺陷包括晶格空缺、晶格畸变和晶格间隙。
晶格空缺是晶体中空出的晶格位置，导致晶体中缺失原子的紧邻空位。
晶格畸变是晶体中晶格常数的变化，常见于热力学非平衡过程和应力作用下。
晶体缺陷名词解释
晶体缺陷是指因晶体的原子不能有序排列，或因晶体中存在多余或欠缺的原子，或晶体中存在附加的离子，而使晶体的特性发生变化的状态。
主要分为四类：位错、衬底格点缺陷、位错团和晶体区域失活。
位错指晶体中原子离开了正常构型排列，进入到其他构型排列中所产生的现象，起到晶体构型的破坏作用。
衬底格点缺陷指在固定位置存在具体数量的空位，从而改变晶体表面的衬底格点，以及晶体面积和晶格常数。
位错团指离子或原子被狭义放射入晶体，它们互相吸引，形成一个团簇。
晶体区域失活指晶体因内部缺陷而导致的情况，使得某些晶格在晶体结构中失去活性，从而增加晶格衰减。
